【苏S9701】 室内消火栓安装详图

江苏省给水排水通用图集：室内消火栓安装详图
图集号：苏S9701

【基本信息】
批准部门：江苏省建设委员会
主编单位：江苏省建筑设计研究院
实行日期：1997年1月31日

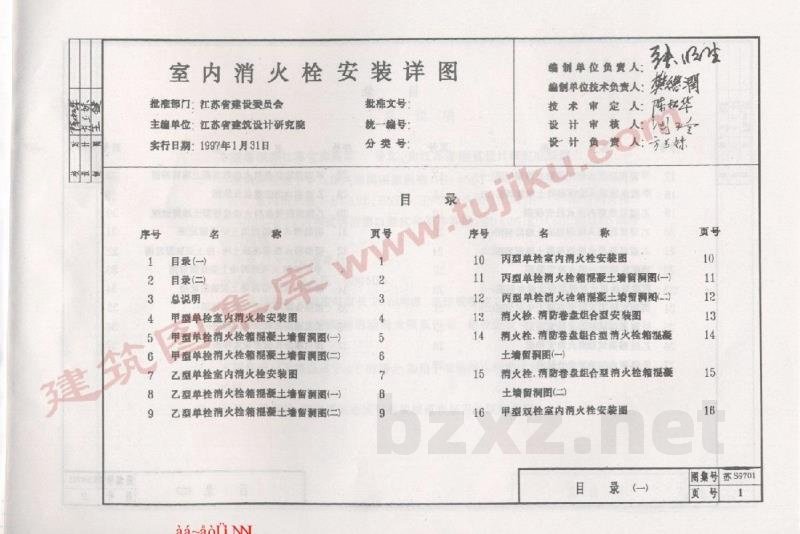

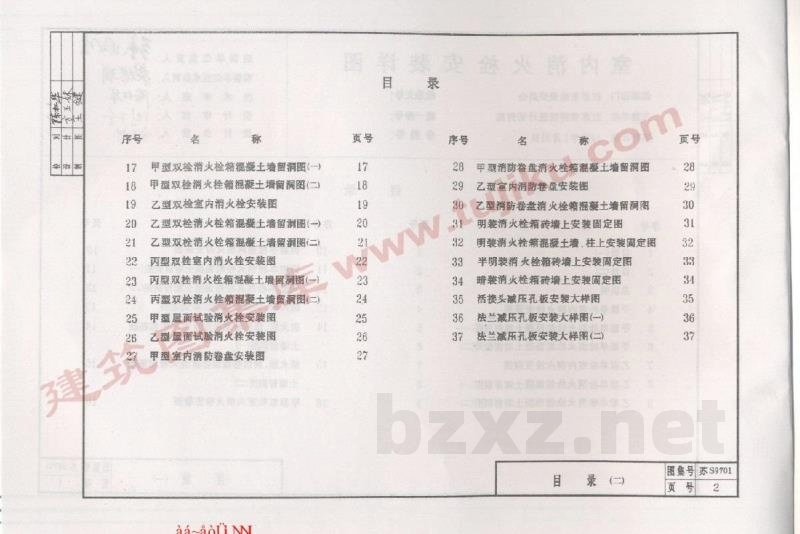

【目录】

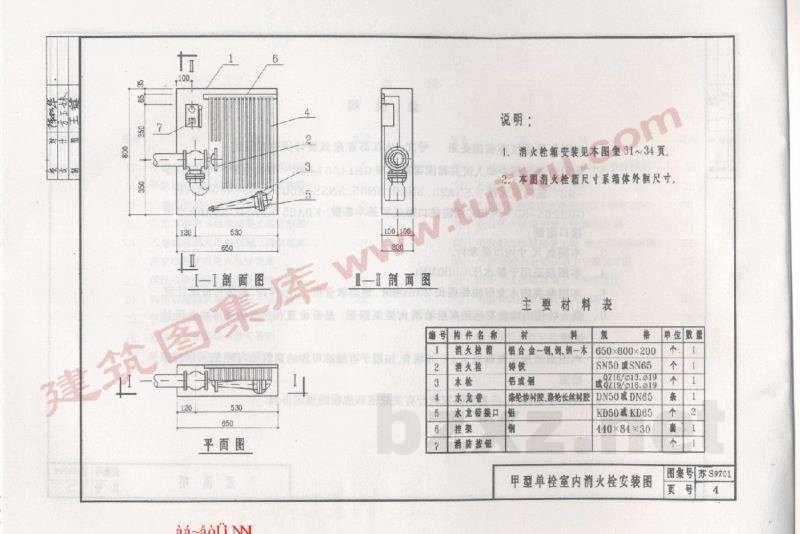

1. 甲型单栓室内消火栓安装图及消火栓箱混凝土墙留洞图（一、二）
2. 乙型单栓室内消火栓安装图及消火栓箱混凝土墙留洞图（一、二）
3. 丙型单栓室内消火栓安装图及消火栓箱混凝土墙留洞图（一、二）
4. 消防卷盘组合型安装图及消火栓箱混凝土墙留洞图（一、二）
5. 甲型双栓室内消火栓安装图及消火栓箱混凝土墙留洞图（一、二）
6. 乙型双栓室内消火栓安装图及消火栓箱混凝土墙留洞图（一、二）
7. 丙型双栓室内消火栓安装图及消火栓箱混凝土墙留洞图（一、二）
8. 屋面试验消火栓安装图（甲型、乙型）
9. 消防卷盘安装详图（甲型、乙型）
10. 消火栓箱安装详图（明装、暗装、砖墙、混凝土墙、柱上安装等）
11. 减压孔板安装大样图（活接头、法兰）

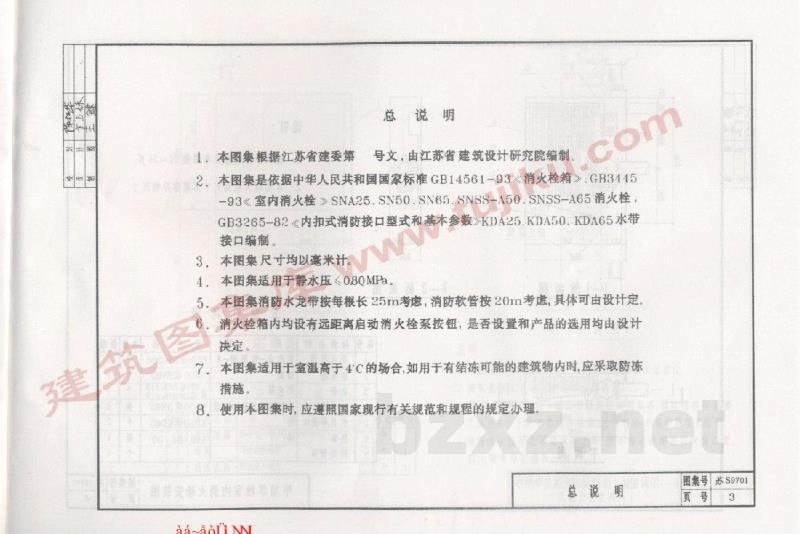

【总说明】
1. 本图集根据江苏省建委相关文件，由江苏省建筑设计研究院编制。
2. 本图集依据中华人民共和国国家标准 GB14561-93《消火栓箱》、GB3115-93《室内消火栓》、GB3265-82《内扣式消防接口型式和基本参数》等标准编制。
3. 本图集适用于静水压 0.80MPa。
4. 消防水龙带按每根长 25m 考虑，消防管按 20m 考虑，具体由设计人员确定。
5. 消火栓箱内均设有远距离启动消火栓泵按钮，是否设置及产品的选用由设计决定。
6. 本图集适用于室温高于 4℃ 的场合；如用于有结冻可能的建筑物内，应采取防冻措施。
7. 使用本图集时，应遵照国家现行有关规范和规程的规定。

【安装说明】
1. 消火栓箱尺寸系箱体外框尺寸。
2. 减压孔板设置与否由设计人员决定。
3. 管道、箱体与墙体间的空隙，应先用碎砖填补，然后用木楔子填塞使箱体稳固，最后用 M5 水泥砂浆填充。
4. 当消火栓箱嵌置在防火墙上时，箱体背面钢板涂防火漆二度，并填 10mm 厚石棉板。

【主要材料参考】
- 消火栓箱：650×800×200，铝合金或钢制
- 箱盖：DN50 或 DN65，铸铁
- 水龙带：涤纶纱制胶或长丝材胶
- 水枪：铝合金或钢制
