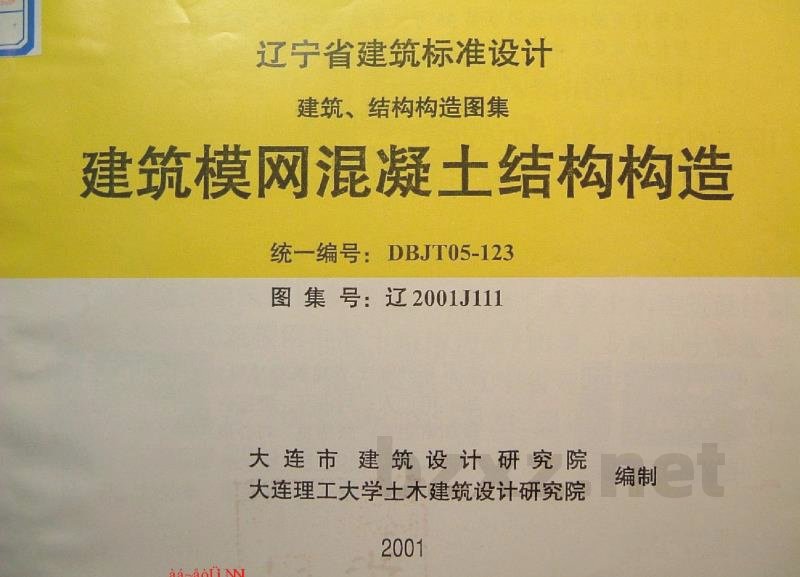

【辽2001J111】 建筑模网混凝土结构构造

辽宁省建筑标准设计
建筑、结构构造图集
建筑模网混凝土结构构造
统一编号：DBJT05-123
图集号：辽2001J111
编制单位：大连市建筑设计研究院、大连理工大学土木建筑设计研究院
实行日期：2001年4月1日

第一部分：建筑模网混凝土结构建筑构造

一、设计说明
帝枇（Dipy）建筑模网是由法国引进的国际专利技术，已投入使用。帝枇模网是由钢板网、拉结筋组成的三维组合体，可根据设计选择不同规格进行定位拼装，内浇筑混凝土，实现自密实。外墙模网一侧可填加聚苯乙烯泡沫板材（简称聚苯板）形成保温层，具有施工便捷、抗震性能好、节能、节地、利用工业皮料等优点的新型墙体结构。

二、适用范围
适用于追求抗震、节能的各类工业与民用建筑。有侵蚀介质的环境不建议使用或慎用。

三、设计依据
1. 《民用建筑热工设计规范》（现行）
2. 《辽宁省民用建筑节能设计标准实施细则》（现行）
3. 公司提供的产品各项技术参数

四、技术参数
1. 型号：B型530、C型760、D型990、E型1220
2. 厚度（mm）：一般模网为160、180、200、250；保温模网为在一般模网厚度的一侧增加经节能热工计算后所需聚苯板的厚度。

五、注意事项
1. 模网墙中线定位：除去保温层厚度后进行一般模网墙中线定位。
2. 尺寸设计：开间和进深轴线尺寸按建筑模数设计，使用模网标准规格组合。当标准规格不能符合设计要求时，可用补网或剪裁的方式满足尺寸要求。
3. 组合图：图集提供一些模网构件立面组合图供设计人选用。
4. 竖向尺寸协调：模网构件与模网构件之间一般不宜有水平接缝，竖向高度按楼层间一个模网高度设计；如需设水平接缝时，应进行构造处理（详见本图集结构构造部分）。
5. 建筑配件的固定：
- 预埋式：在向模网构件中浇注混凝土之前预埋木砖和连接件。
- 后埋式：在向模网构件中浇注混凝土后使用金属连接件。

六、墙体保温节能
模网墙体保温材料采用聚苯乙烯板材，密度不应低于18kg/m³，导热系数≤0.05W/m·K。图集提供30mm、40mm、50mm、60mm、70mm、80mm、90mm、100mm厚聚苯保温模网外墙主体部位热工值，供设计人员根据本地区建筑节能标准计算后参考选用。

第二部分：建筑模网混凝土结构构造设计说明
（包含：结构构造设计说明、承重模网构造图、结构平面图表示方法、“L”型、“+”型、“T”型墙体节点、“L”型墙体与梁拼接节点、承重模网墙体竖向连接做法、非承重构件与结构连接做法等）
