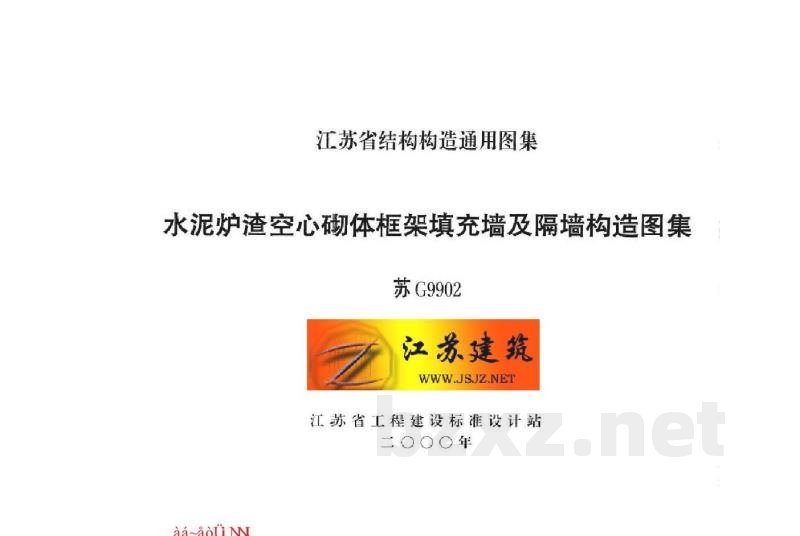

【苏G9902】 水泥炉渣空心砌体框架填充墙及隔墙构造

江苏省结构构造通用图集
水泥炉渣空心砌体框架填充墙及隔墙构造图集
编号：苏G9902
批准部门：江苏省建设委员会
主编单位：南京市民用建筑设计研究所、江苏省轻质墙体节能建筑技术发展公司
发行单位：江苏省工程建设标准设计站
实行日期：2000年3月1日
批准文号：苏建科（1999）535号

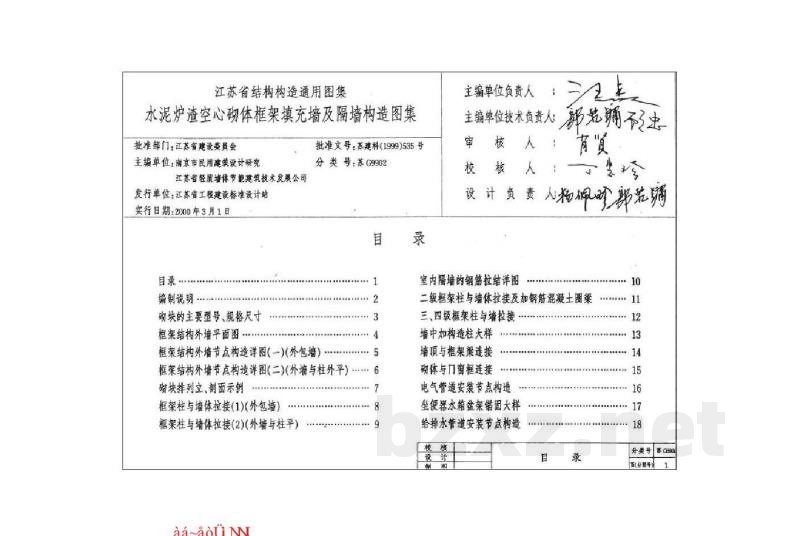

【目录】
一、编制说明
二、砌块的主要型号、规格尺寸
三、框架结构外墙平面图
四、框架结构外墙节点构造详图（一）（外包墙）
五、框架结构外墙节点构造详图（二）（外墙与柱平）
六、砌块排列立、剖面示例
七、框架柱与墙体拉结（1）（外包墙）
八、框架柱与墙体拉结（2）（外墙与柱平）
九、室内隔墙的钢筋拉结详图
十、二级框架柱与墙体拉结及加钢筋混凝土图
十一、三、四级框架柱与墙体拉结
十二、墙中加构造柱大样
十三、梁顶与框架梁连接
十四、墙体与门窗框连接
十五、电气管道安装节点构造
十六、给排水管道安装节点构造

【参考文献】
1. 《水泥炉渣空心砌块》(DB32/155-1996)
2. 《建筑结构设计规范》(GBJ3-88)
3. 《混凝土结构设计规范》(GB10-89)
4. 《建筑抗震设计规范》(GBJ11-89)
5. 《混凝土小型空心砌块建筑技术规程》(JGJ/T14-95)

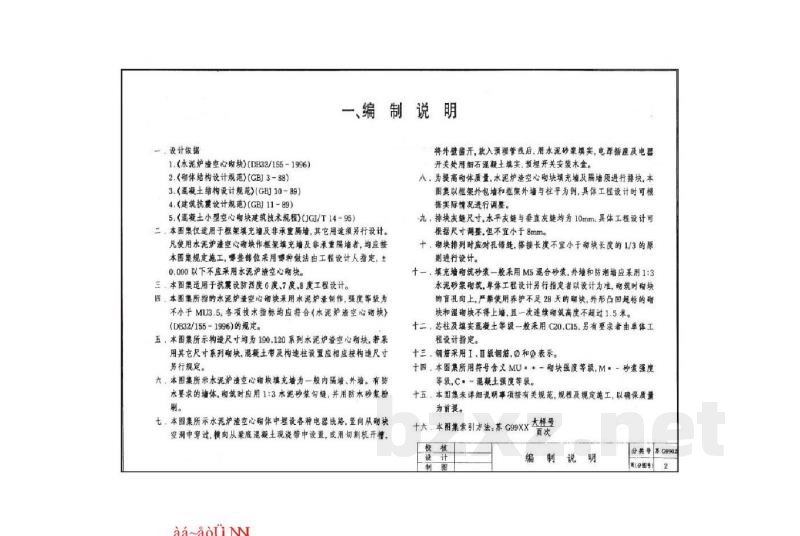

【编制说明】
一、电气布线：将外壁开槽，放入预埋管线后，用水泥砂浆填实；电源插座及电器开关处用细石混凝土填实，预埋开关安装木盒。
二、为提高墙体质量，水泥炉渣空心砌块填充墙及隔墙须进行排块。本图集以框架外包墙和框架外墙与柱平为例，具体工程设计时可根据实际情况进行调整。
三、本图集仅适用于框架填充墙及非承重隔墙，其它用途须另行设计。凡使用水泥炉渣空心砌块作框架填充墙及非承重隔墙者，工程应按本图集规定施工；若工程部位采用其它做法，由工程设计人指定；0.00米以下不应使用水泥炉渣空心砌块。
四、本图集适用于抗震设防烈度6度、7度、8度工程设计。
五、本图集所示的水泥炉渣空心砌块采用水泥炉渣制作，强度等级为不小于MU3.5，各项技术指标应符合《水泥炉渣空心砌块》（DB32/155-1996）的规定。
六、本图集所示构造尺寸均为190*120系列水泥炉渣空心砌块，若采用其它尺寸系列的砌块，混凝土梁及构造柱设置应相应按构造尺寸进行规定。
七、本图集所示水泥炉渣空心砌块填充墙为一般内隔墙、外墙。有防水要求的墙体，砌筑时应采用1:3水泥砂浆砌筑，并用防水砂浆勾缝。
八、本图集所示无防水空心砌块中电力线路，竖向从砌块空洞中穿过，横向从梁顶混凝土现浇带中设置，或用切割机开槽。
九、砌块灰缝尺寸，水平灰缝与垂直灰缝均为10mm，具体工程设计可根据尺寸调整，但不宜小于8mm。
十、砌块排列时应对孔错开，拉结长度不宜小于砌块长度的1/3。
十一、填充墙砌筑砂浆一律采用M5混合砂浆；外墙和防潮墙应采用1:3水泥砂浆砌筑，单体工程设计另行指定者以设计为准。筑墙时砌块的盲孔向上，严禁使用养护不足28天的砌块；外形凸回超标的砌块和湿砌块不得上增，且一次连续砌筑高度不超过1.5米。
十二、芯柱及填实混凝土等级一般采用C20/C15，有要求者由单体工程设计指定。
十三、钢筋采用I、II级钢。
十四、本图集所用符号含义：MU*表示砌块强度等级；M*表示砂浆强度等级；C表示混凝土强度等级。
十五、本图集未详细说明事项按有关规范、规程及规定施工，以确保质量为前提。

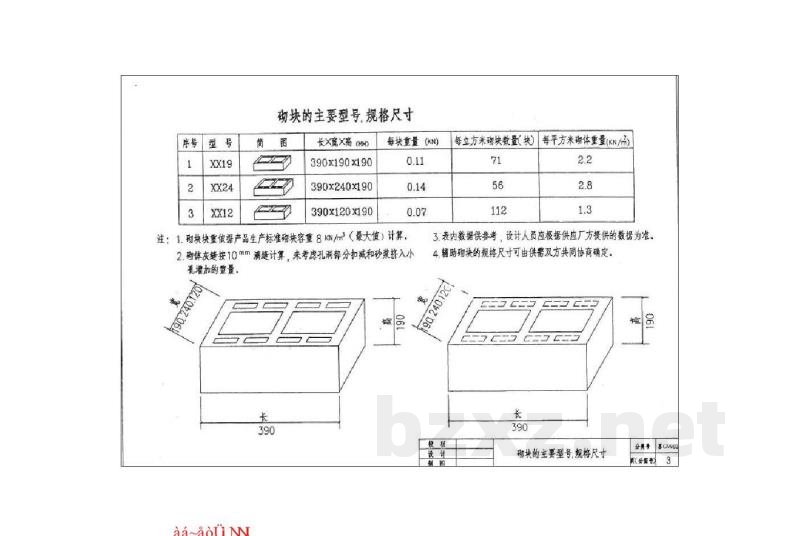

【砌块的主要型号、规格尺寸表】
| 序号 | 型号 | 长(mm) | 宽(mm) | 高(mm) | 每块重量(kN) | 每立方米砌块数量(块) | 每平方米砌体重量(kN/m²) |
| :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- |
| 1 | XX19 | 390 | 190 | 190 | 0.11 | 71 | 2.2 |
| 2 | XX24 | 390 | 240 | 190 | 0.14 | 56 | 2.8 |
| 3 | XX12 | 390 | 120 | 190 | 0.07 | 112 | 1.3 |

注：
1. 每块重量依据产品生产标准，按砌块容重8kN/m³（最大值）计算。
2. 砌体灰缝按10mm满缝计算，未考虑孔洞部分扣减和砂浆挤入小孔增加的壁量。
3. 表内数据供参考，设计人员应根据供应厂家提供的数据为准。
4. 辅助砌块的规格尺寸可由供需双方共同协商确定。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
