【04SG523】 型钢混凝土组合结构构造

型钢混凝土组合结构构造
批准部门：中华人民共和国建设部
主编单位：中国电子工程设计院
实行日期：2004年12月1日
批准文号：建质[2004]191号
统一编号：GJBT-775
图集号：04SG523

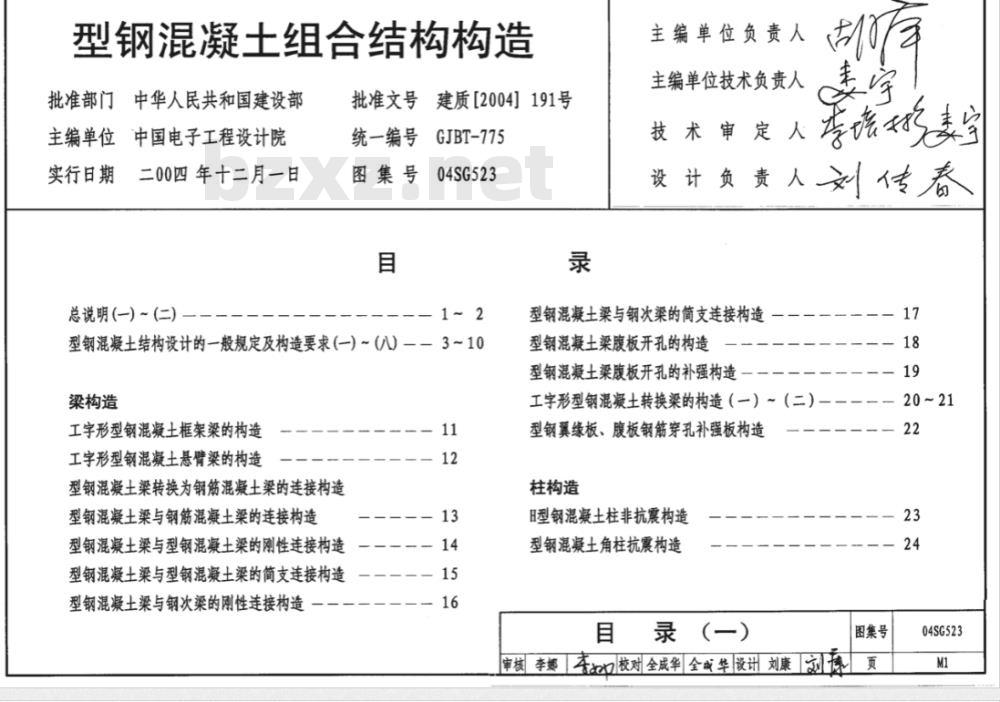

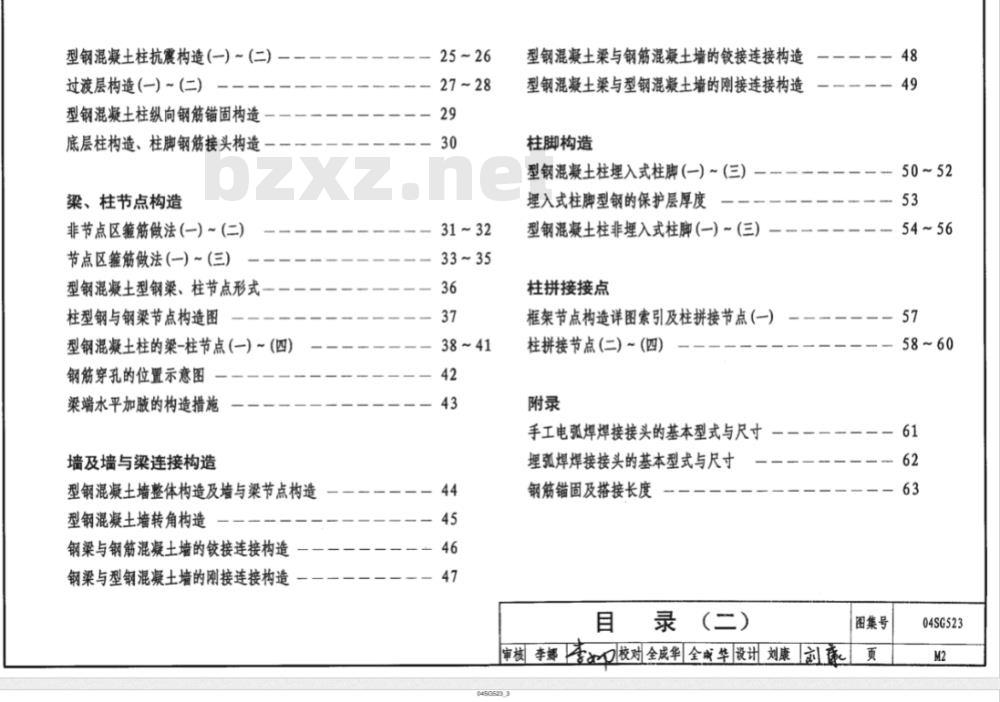

目录

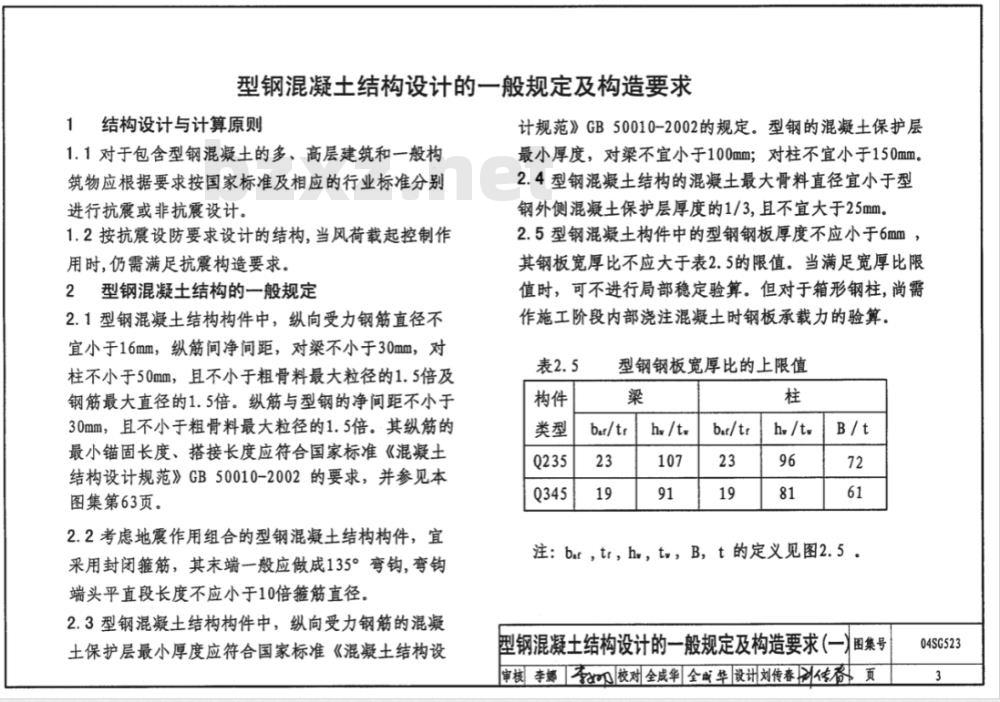

1. 型钢混凝土结构设计的一般规定及构造要求
2. 梁构造：工字形型钢混凝土框架梁、工字形型钢混凝土悬臂梁、型钢混凝土梁与钢筋混凝土梁的连接构造（包括转换、连接、刚性连接、简支连接）、型钢混凝土梁与钢次梁的连接构造（刚性连接、简支连接）、型钢混凝土梁腹板开孔及补强构造、型钢翼缘板与腹板钢筋穿孔补强板构造、工字形型钢混凝土转换梁构造等。
3. 柱构造：H型钢混凝土柱、型钢混凝土角柱抗震构造、型钢混凝土柱抗震构造、过渡层构造、型钢混凝土柱纵向钢筋锚固构造、底层柱构造、柱脚钢筋接头构造、梁柱节点构造、非节点区与节点区箍筋做法、型钢混凝土柱的梁-柱节点构造、钢筋穿孔位置示意图、梁端水平加胶构造等。
4. 墙及墙与梁连接构造：型钢混凝土墙整体构造及墙与梁节点构造、型钢混凝土墙转角构造、钢梁与钢筋混凝土墙的连接构造（铰接、刚接）、柱脚构造、型钢混凝土柱埋入式与非埋入式柱脚、柱拼接节点等。
5. 附录：手工电弧焊与埋弧焊焊接接头的基本型式与尺寸、钢筋锚固及搭接长度。

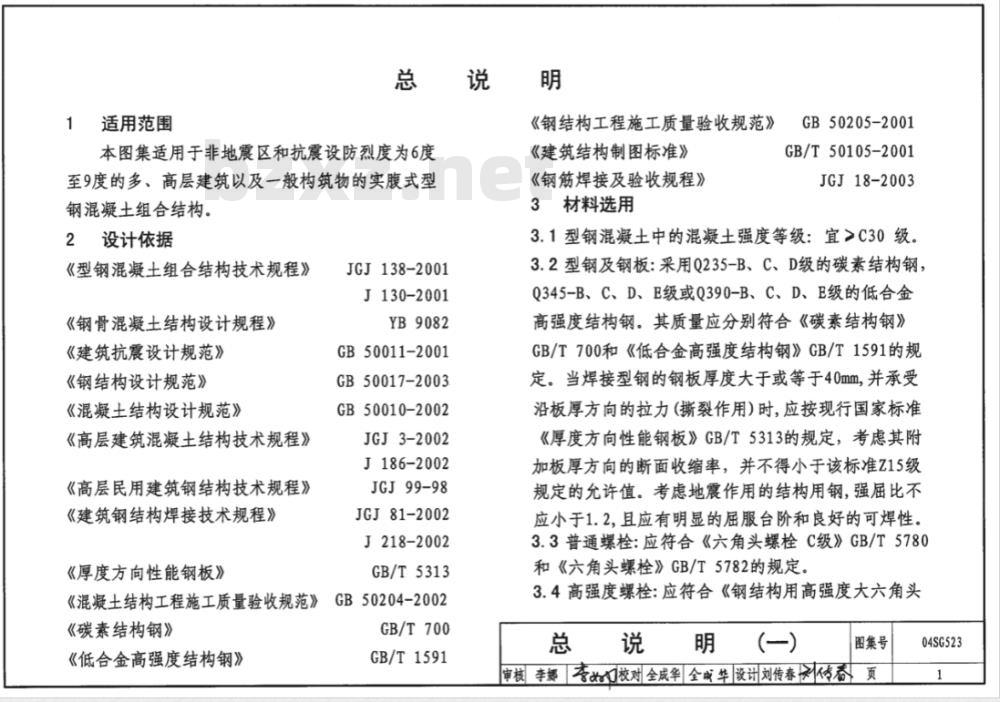

1 适用范围
本图集适用于非地震区和抗震设防烈度为6度至9度的多、高层建筑以及一般构筑物的实腹式型钢混凝土组合结构。

2 设计依据
- 《型钢混凝土组合结构技术规程》JGJ138-2001
- 《钢骨混凝土结构设计规程》J130-2001
- 《建筑抗震设计规范》YB9082
- 《钢结构设计规范》GB50011-2001
- 《混凝土结构设计规范》GB50017-2003
- 《高层建筑混凝土结构技术规程》GB50010-2002
- 《高层民用建筑钢结构技术规程》JGJ3-2002
- 《建筑钢结构焊接技术规程》J186-2002
- 《厚度方向性能钢板》JGJ99-98
- 《混凝土结构工程施工质量验收规范》GB50204-2002
- 《碳素结构钢》GB/T700
- 《低合金高强度结构钢》GB/T1591
- 《建筑结构制图标准》GB/T50105-2001
- 《钢筋焊接及验收规程》JGJ18-2003

3 材料选用
3.1 型钢混凝土中的混凝土强度等级：宜 > C30级。
3.2 型钢及钢板：采用Q235-B、C、D级的碳素结构钢；Q345-B、C、D、E级或Q390-B、C、D、E级的低合金高强度结构钢。其质量应分别符合《碳素结构钢》GB/T700和《低合金高强度结构钢》GB/T1591的规定。当焊接型钢的钢板厚度大于或等于40mm，并承受沿板厚方向的拉力（撕裂作用）时，应按现行国家标准《厚度方向性能钢板》GB/T5313的规定，考虑其附加板厚方向的断面收缩率，并不得小于该标准Z15级规定的允许值。考虑地震作用的结构用钢，强屈比不应小于1.2，且应有明显的屈服台阶和良好的可焊性。

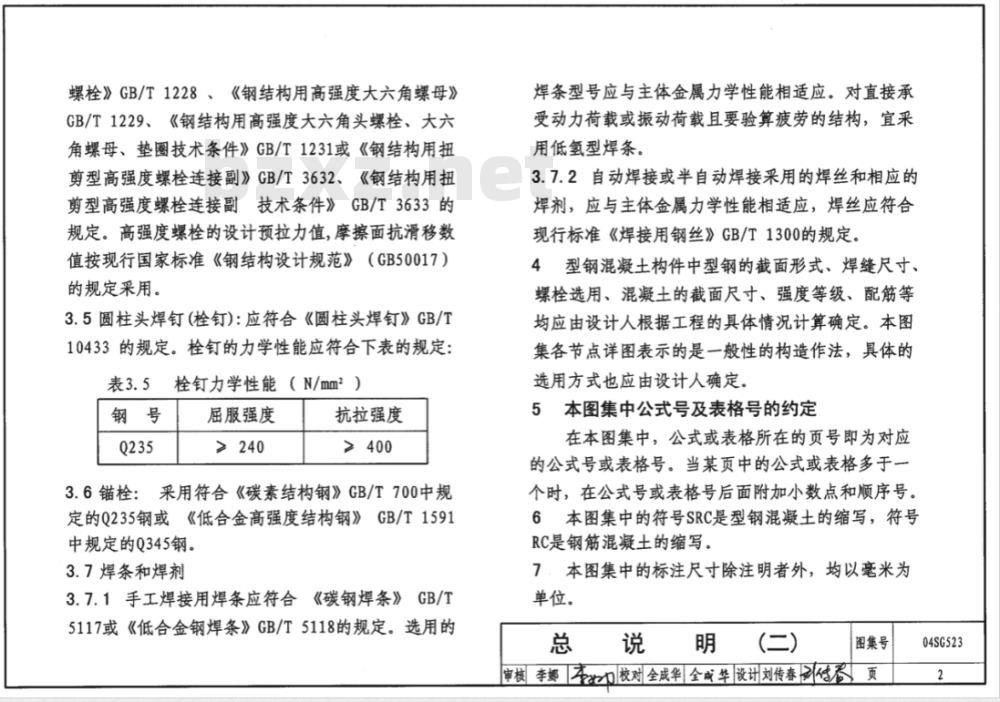

3.3 普通螺栓：应符合《六角头螺栓C级》GB/T5780和《六角头螺栓》GB/T5782的规定。
3.4 高
