【03R420】 流量仪表管路安装图

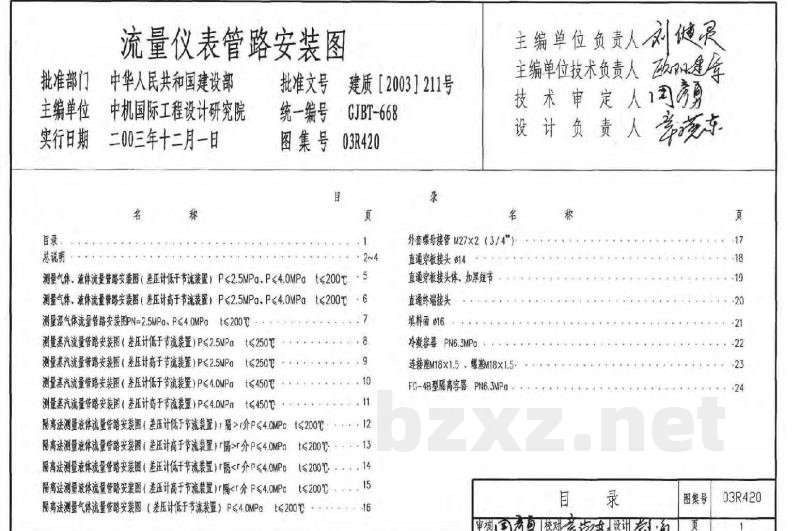

目录

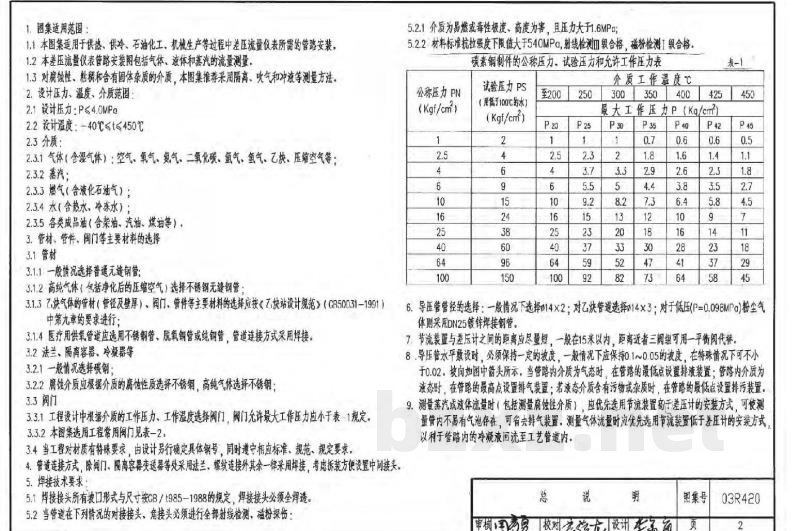

1. 图集适用范围：

1.1 本图集适用于供热、供冷、石油化工、机械生产等过程中差压流量仪表安装的管路安装。

1.2 本差压流量仪表管路安装图包括气体、液体和蒸汽的流量测量。

1.3 对腐蚀性、粘稠的和含有固体杂质的介质，本图集推荐采用隔离、吹气和冲洗等测量方法。

2. 设计压力、温度、介质范围：

2.1 设计压力：P≤4.0MPa

2.2 设计温度：-40℃≤t≤450℃

2.3 介质：

2.3.1 气体（含凝气体）：空气、氧气、氮气、二氧化碳、氩气、氢气、乙炔、压缩空气等；

2.3.2 蒸汽；

2.3.3 燃气（含液化石油气）；

2.3.4 水（含热水、冷冻水）；

2.3.5 各类成品油（含柴油、汽油、煤油等）。

3. 管材、管件、阀门等主要材料的选择

3.1 管材

3.1.1 一般情况选择普通无缝钢管；

3.1.2 高纯气体（包括净化后的压缩空气）选择不锈钢无缝钢管；

3.1.3 乙炔气体的管材（管径及壁厚）、阀门、管件等主要材料的选择应按《乙炔站设计规范》(GB50031-1991)中第九章的要求进行。

3.1.4 医疗用供氧管道应选用不锈钢管、脱脂铜管或紫铜管，管道连接方式为氩弧焊接。

3.2 法兰、隔离容器、冷凝器等

3.2.1 一般情况选择碳钢；

3.2.2 腐蚀介质应根据介质的腐蚀性性质选择不锈钢，高纯气体选择不锈钢。

3.3 阀门

3.3.1 工程设计中根据介质的工作压力、工作温度选择阀门。阀门允许最大工作压力应小于表一规定。

3.3.2 本图集选用工程常用阀门见表二。

3.4 当工程中对材质有特殊要求，由设计另行确定具体钢号，同时遵守相应标准、规范、规定要求。

4. 管道连接方式：除阀门、隔离容器及变送器等处采用法兰。螺纹连接外其余一般采用焊接，考虑拆装方便设置中间接头。

5. 焊接技术要求：

5.1 焊接接头所留坡口形式与尺寸按GB/T985-1988的规定，焊缝接头必须全焊透。

5.2 当管道在下列情况的对接接头、角接头必须进行全部射线检测。磁粉探伤：

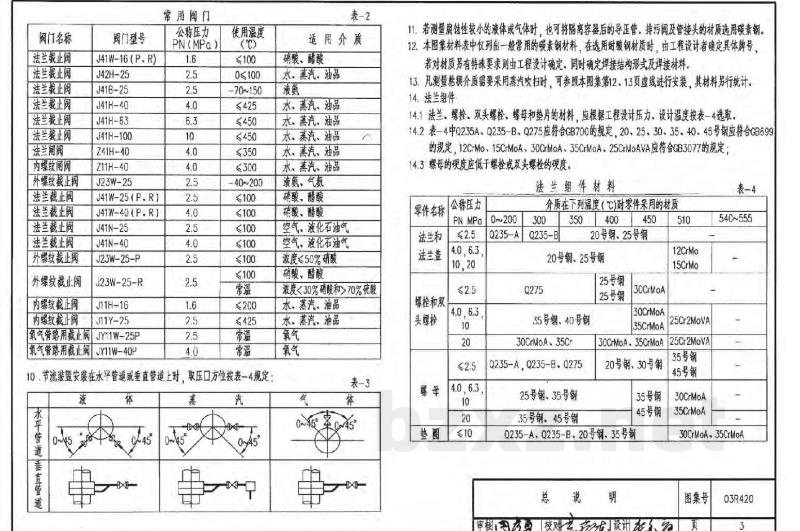

10. 节流装置安装在水平管道或垂直管逆上时，取压口方位按表-3规定：

表-2

11. 若测量易结晶较小的液体或气体时，也可将隔离容器后的导压管、排污阀及接管头的材质选用铜系列。
12. 本图集材料表中仅列出一般常用的碳素钢材料，在选用耐酸钢材质时，由工程设计者确定具体牌号。若对材质另有特殊要求则由工程设计者确定。同时确定焊接结构形式及焊接材料。
13. 凡测量粘稠介质需要采用蒸汽吹扫时，可参照本图集第12、13页图线进行安装，其材料另行计算。

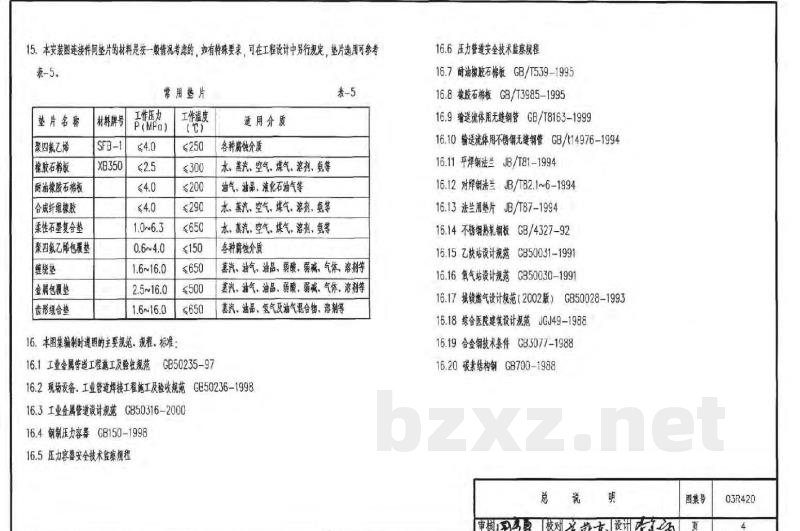

14. 法兰组件

1. 14.1 法兰、螺栓、双头螺栓、螺母和垫片的材料，应根据工程设计压力、设计温度按表-4选取。
2. 14.2 表-4中Q235A、Q235-B、Q275应符合GB700的规定。20、25、30、35、40、45号钢应符合GB699的规定，12CrMo、15CrMoA、30CrMoA、35CrMoA、25CrMoVA应符合GB3077的规定；
3. 14.3 螺母的硬度应低于螺栓或双头螺栓的硬度。
