【17X401】 工业电视系统设计与安装

国家建筑标准设计图集 17X401
工业电视系统设计与安装

中国建筑标准设计研究院
主编单位：中冶京诚工程技术有限公司
出版日期：二〇一八年七月一日

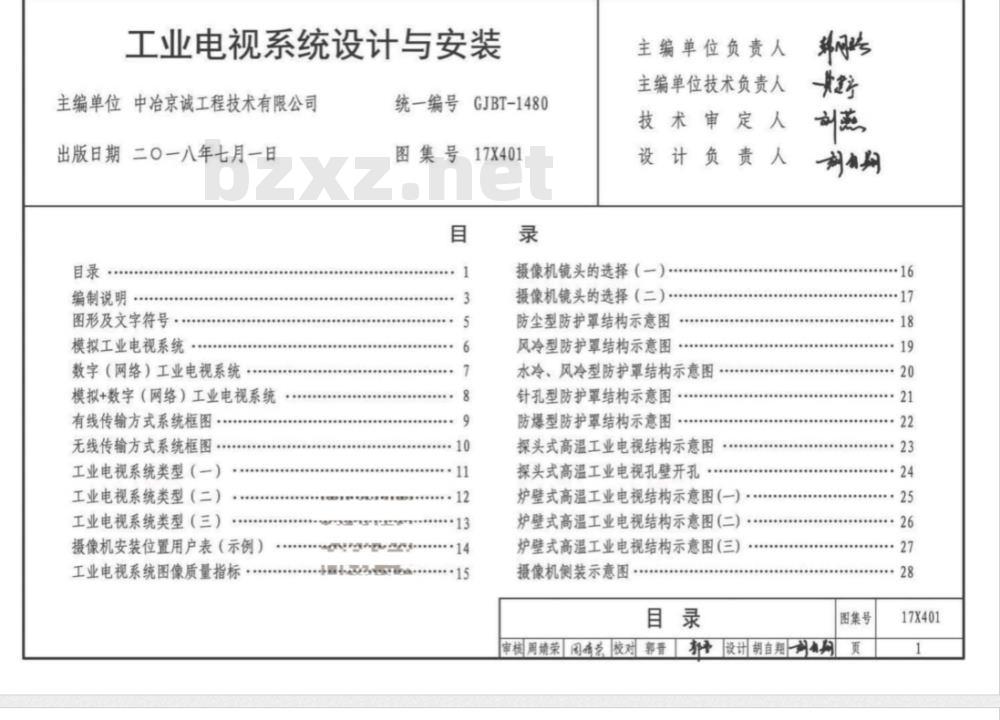

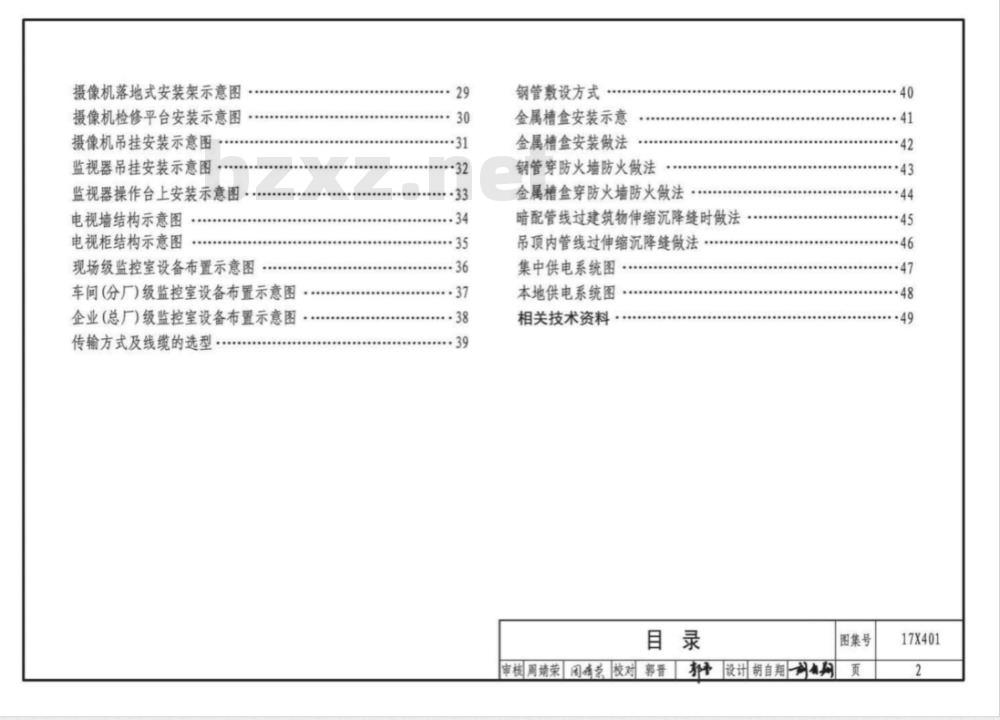

【目录】
- 编制说明
- 图形及文字符号
- 模拟工业电视系统
- 数字（网络）工业电视系统
- 模拟+数字（网络）工业电视系统（有线传输方式系统框图、无线传输方式系统框图）
- 工业电视系统类型（一）至（三）
- 摄像机安装位置用户表（示例）
- 工业电视系统图像质量指标
- 摄像机镜头的选择（一）及（二）
- 各类防护罩结构示意图（防尘型、风冷型、水冷/风冷型、针孔型、防爆型）
- 高温工业电视结构示意图（探头式、炉壁式）
- 摄像机及监视器安装示意图（落地式、检修平台、吊挂式、操作台等）
- 监控室设备布置示意图（现场级、车间级、企业级）
- 传输方式及线缆的选型
- 钢管及金属槽盒安装做法
- 穿防火墙及伸缩沉降缝做法
- 集中/本地供电系统图
- 相关技术资料

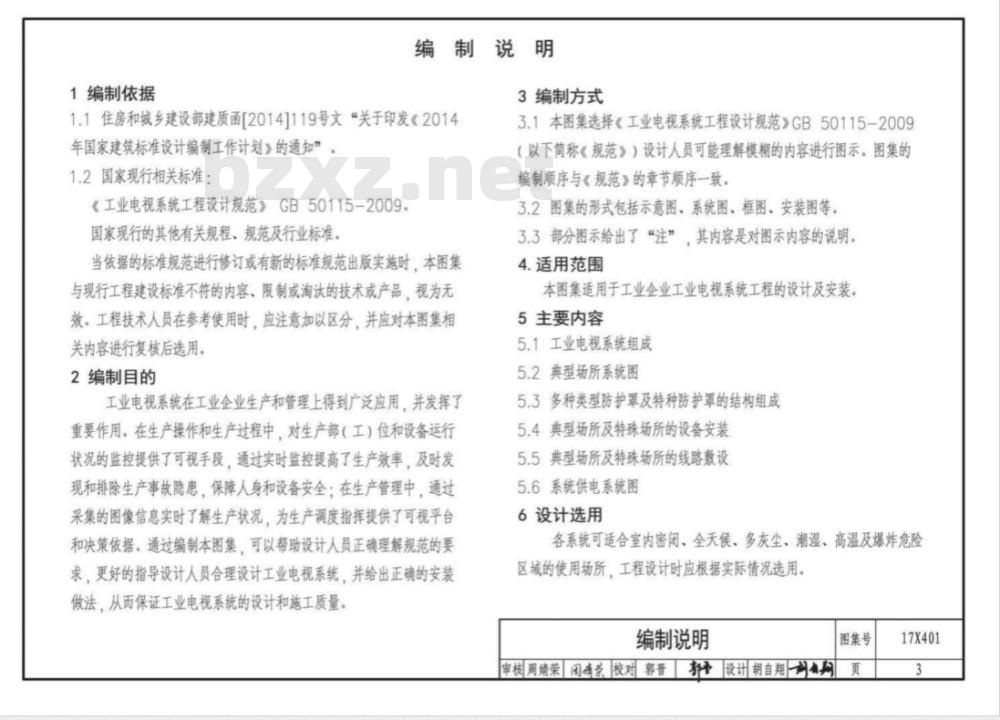

【编制说明】
1. 编制依据
1.1 住房和城乡建设部建质函[2014]1119号《关于印发〈2014年国家建筑标准设计编制工作计划〉的通知》。
1.2 国家现行相关标准：《工业电视系统工程设计规范》GB50115-2009。国家现行的其他有关规程、规范及行业标准。当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。

2. 编制目的
工业电视系统在工业企业生产和管理上得到广泛应用，并发挥了重要作用。在生产操作和生产过程中，对生产部（工）位和设备运行状况的监控提供了可视手段，通过实时监控提高了生产效率，及时发现和排除生产事故隐患，保障人身和设备安全；在生产管理中，通过采集的图像信息实时了解生产状况，为生产调度指挥提供了可视平台和决策依据。通过编制本图集，可以帮助设计人员正确理解规范的要求，更好地指导设计人员合理设计工业电视系统，并给出正确的安装做法，从而保证工业电视系统的设计和施工质量。

3. 编制方式
3.1 本图集选择《工业电视系统工程设计规范》GB50115-2009（以下简称《规范》）设计人员可能理解模糊的内容进行图示。图集的编制顺序与《规范》的章节顺序一致。
3.2 图集的形式包括示意图、系统图、框图、安装图等。
3.3 部分图示给出了“注”，其内容是对图示内容的说明。

4. 适用范围
本图集适用于工业企业工业电视系统工程的设计及安装。

5. 主要内容
5.1 工业电视系统组成
5.2 典型场所系统图
5.3 多种类型防护罩及特种防护罩的结构组成
5.4 典型场所及特殊场所的设备安装
5.5 典型场所及特殊场所的线路敷设
5.6 系统供电系统图

6. 设计选用
各系统可适合室内密闭、全天候、多灰尘、潮湿、高温及爆炸危险区域的使用场所，工程设计时应根据实际情况选用。

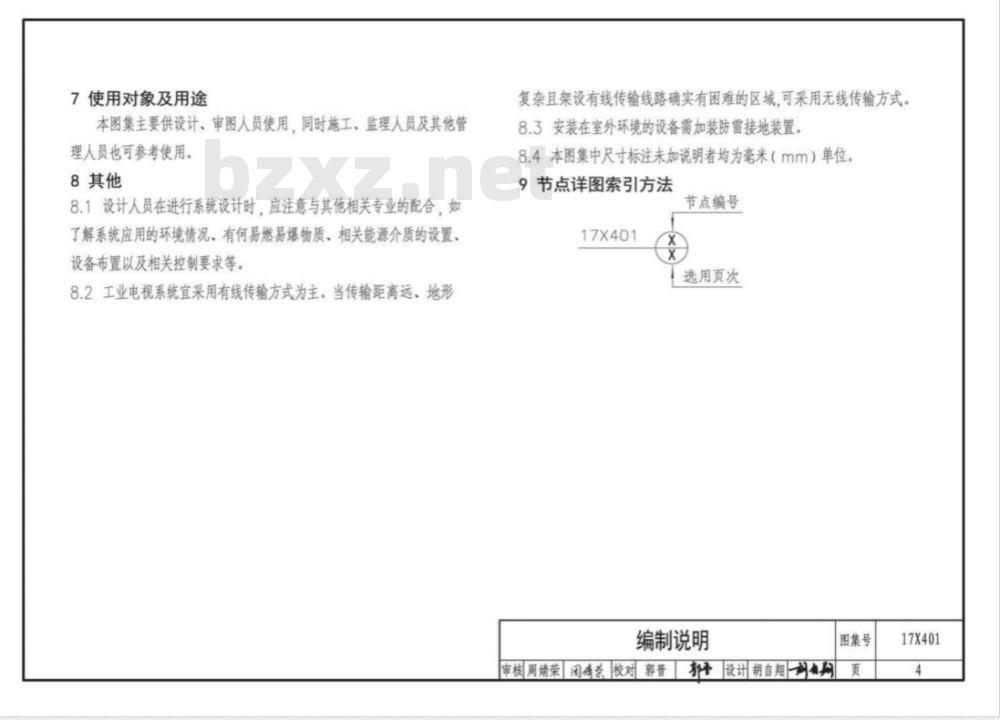

7. 使用对象及用途
本图集主要供设计、审图人员使用，同时施工、监理人员及其他管理人员也可参考使用。
