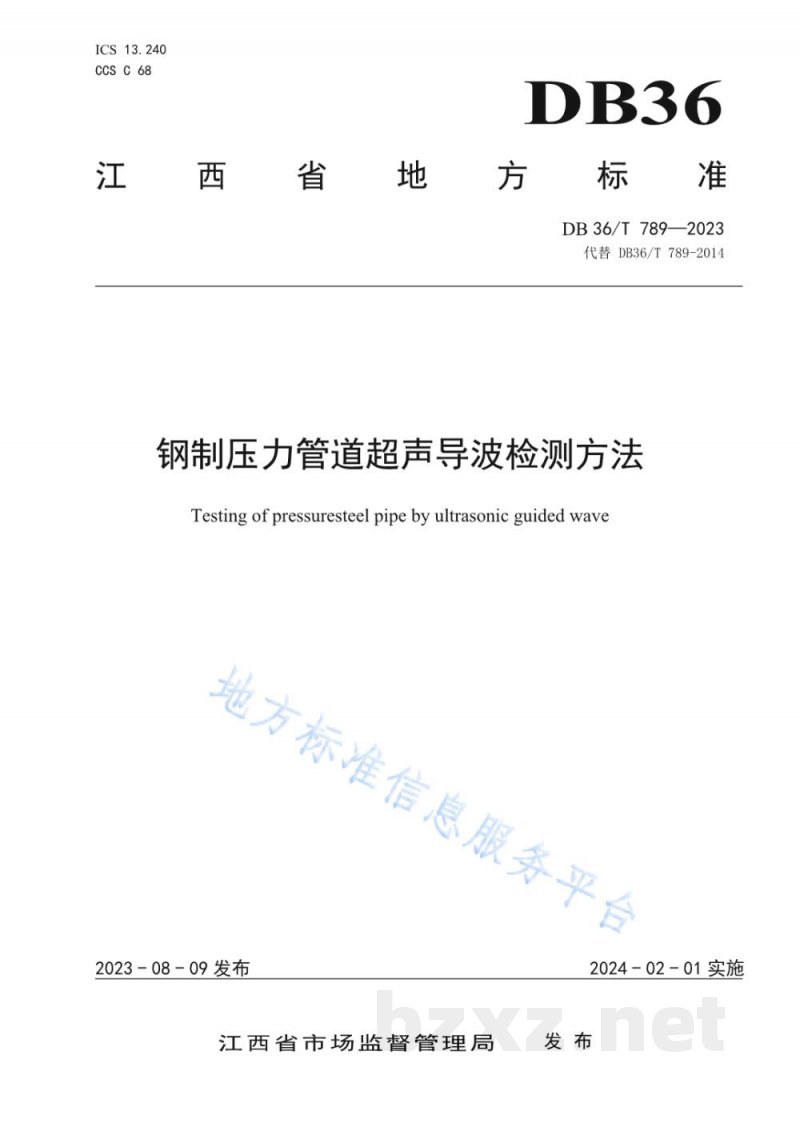

【地方标准】 钢制压力管道超声导波检测方法

DB36/T789—2023
钢制压力管道超声导波检测方法
Testing of pressure steel pipe by ultrasonic guided wave
(代替DB36/T789-2014)

发布日期：2023-08-09
实施日期：2024-02-01

【目次】
1 范围
2 规范性引用文件
3 术语和定义
4 检测方法概要
5 检测人员
6 检测设备
7 试块
8 检测准备
9 检测系统设置
10 距离-波幅曲线
11 检测
12 检测数据记录、分析
13 检测结果分级及复验
14 检测报告
附录A（规范性）对比试块
附录B（规范性）压力管道超声导波检测报告

【前言】
本文件按照GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替DB36/T789-2014《钢制压力管道超声导波检测方法》。与DB36/T789-2014相比，除结构调整和编辑性改动外，主要技术变化如下：
1. 修改了第1章“范围”；
2. 修改了第2章“规范性引用文件”；
3. 修改了“超声导波B扫图像”、“A扫描信号”的术语和定义；
4. 修改了检测人员资格等级；
5. 修改了检测设备用对比试块检测的要求；
6. 修改了标准试块的要求，并将“对比试样”更改为“对比试块”；
7. 修改了检测区域数值单位；
8. 修改了探头选取检测的要求，并增加了探头选取要求；
9. 修改了两种扫查方式的解释；
10. 修改了距离-波幅曲线的内容；
11. 修改了“粗检”及内容，更改为“超声导波A扫筛查”及内容；
12. 修改了“精检”，更改为“超声导波B扫成像检测”；
13. 修改了复检执行标准；
14. 修改了附录A“比试样”，更改为“对比试块”；
15. 修改了附录A中对比试块样管V型槽图。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由江西省市场监督管理局提出并归口。
本文件起草单位：江西省检验检测认证总院特种设备检验检测研究院。
本文件主要起草人：刘伟成、汤新文、张路根、兰生、漆赣平、刘文斌、黄长辉、赵洪波、单旭异、张琦、胡冀轩、韩艳、周秋英、詹志炜、张小康、村民、公伟、章顺立、肖忠群、汤志强、林刚。
本文件及其所代替文件的历次版本发布情况为：2014年首次发布为DB36/T789-2014，本次为第一次修订。

1 范围
本文件规定了钢制压力管道超声导波检测术语和定义、检测方法概要、检测人员、检测设备、试块检测准备、检测系统设置、距离-波幅曲线、检测、检测数据记录、分析、检测结果分级及复验、检测报告等要求和内容。
本文件适用于材料为碳素钢或低合金钢、直径≥32mm且工件厚度≤30mm的钢制压力管道超声导波检测，在规定范围之外的金属材料或金属构件（例如压力容器）可参照执行。本文件采用0.5MHz≤公称频率≤2.0MHz的单斜探头导波对钢制压力管道母材表面及内部缺陷进行检测，主要发现存在的体积型缺陷和面状缺陷。本文件不建立评价判据，具体的判据由检测方和用户双方协商确定。本文件没有给出进行检测时的安全要求，使用本文件的各方有义务在检测前建立适当的安全和健康准则。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 9445 无损检测人员资格鉴定与认证
GB/T 12604.1 无损检测术语 超声检测
NB/T 47013.3 承压设备无损检测 第3部分：超声检测
NB/T 47013.4 承压设备无损检测 第4部分：磁粉检测
NB/T 47013.5 承压设备无损检测 第5部分：渗透检测
NB/T 47013.7 承压设备无损检测 第7部分：目视检测

3 术语和定义
3.1 超声导波 (ultrasonic guided wave)：在管状金属材料或构件中能够较长距离传播的某些特定频率范围的超声波，管中超声导波通常包括纵向模态、扭转模态、弯曲模态和周向模态导波四种波形。
3.2 单斜探头导波 (guided wave coming from single crystal oblique probe)
