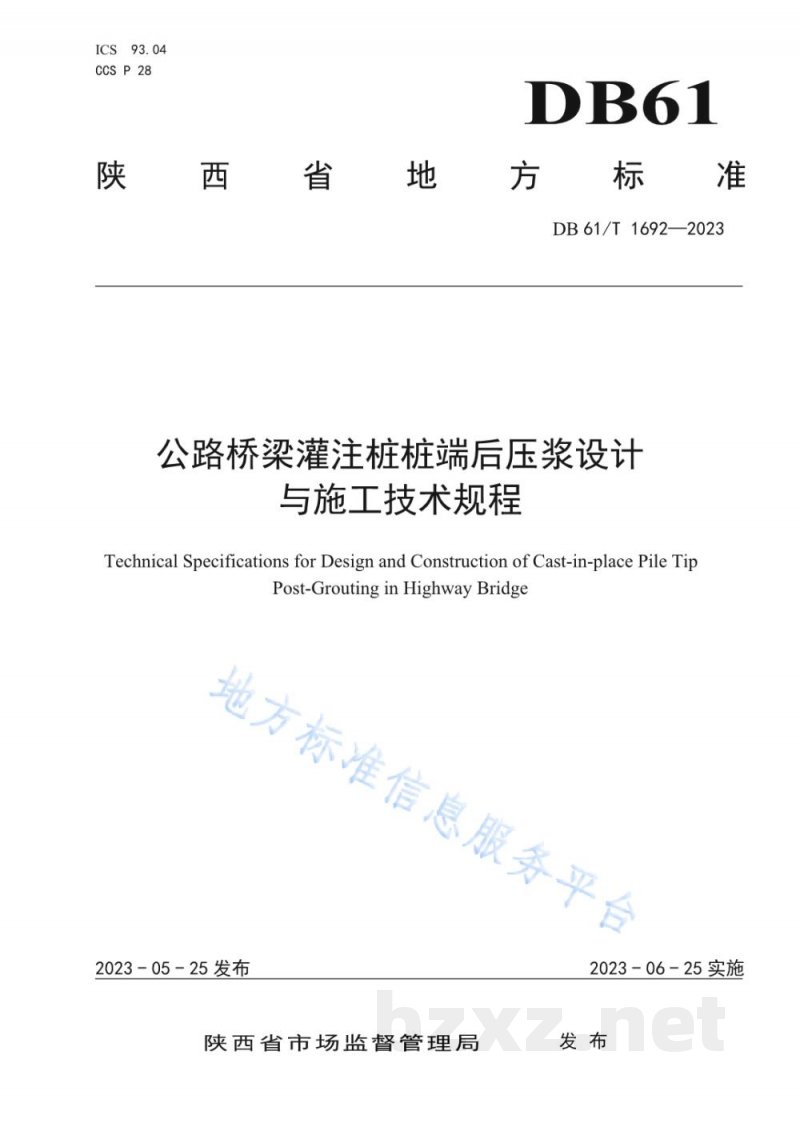

【地方标准】 公路桥梁灌注桩桩端后压浆设计与施工技术规程

DB61/T1692—2023 公路桥梁灌注桩桩端后压浆设计与施工技术规程

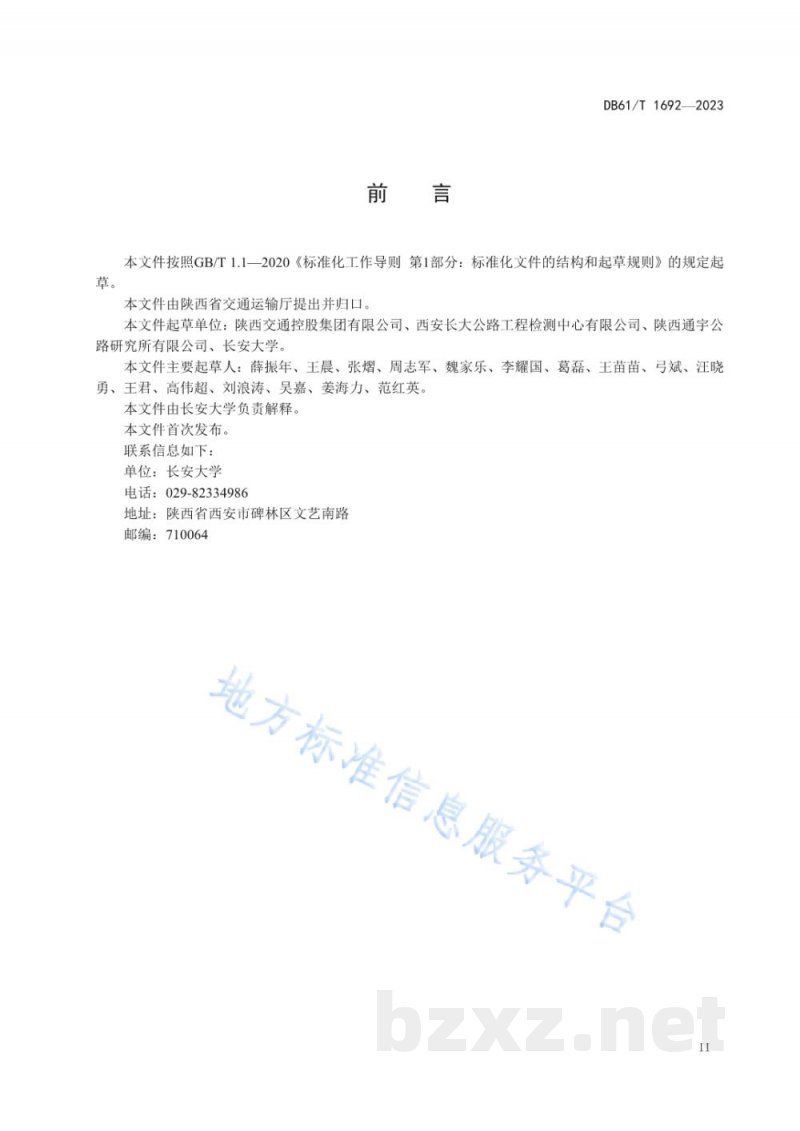

前言
本文件按照GB/T 1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。本文件由陕西省交通运输厅提出并归口。本文件起草单位：陕西交通控股集团有限公司、西安长大公路工程检测中心有限公司、陕西通宇公路研究所有限公司、长安大学。本文件主要起草人：薛振年、王晨、张熠、周志军、魏家乐、李耀国、葛磊、王苗苗、弓斌、汪晓勇、王君、高伟超、刘浪涛、吴嘉、姜海力、范红英。本文件由长安大学负责解释。
本文件首次发布。
联系信息如下：
单位：长安大学
电话：029-82334986
地址：陕西省西安市碑林区文艺南路，邮编：710064。

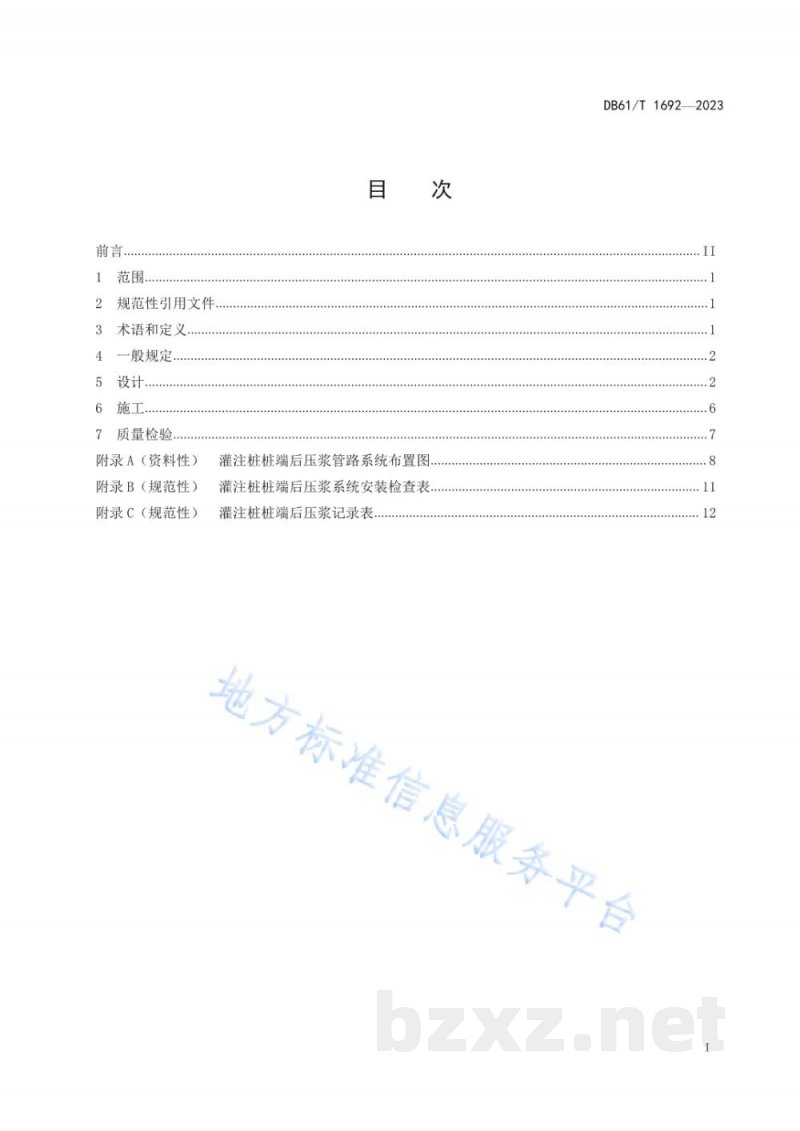

目录
1 范围
2 规范性引用文件
3 术语和定义
4 一般规定
5 设计
附录A（资料性）
附录B（规范性）
附录C（规范性）

1 范围
本文件规定了黄土地区公路桥梁灌注桩桩端后压浆一般规定、设计、施工及质量检验等方面的要求。本文件适用于陕西省黄土地区公路桥梁灌注桩桩端后压浆设计与施工。

2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTG3363-2019 公路桥涵地基与基础设计规范
JTG/T3512-2020 公路工程基桩检测技术规程
JTG/T3650-2020 公路桥涵施工技术规范
YS/T5211-2018 注浆技术规程

3 术语和定义
下列术语和定义适用于本文件。
3.1 黄土 (Loess)：第四纪期间以风力搬运的黄色粉状沉积物。
3.2 桩端后压浆 (Post-grouting)：通过预设于桩身内的注浆导管及与之相连的桩端注浆阀注入水泥浆，使桩端土体（包括沉渣）得到加固。
3.3 注浆工作压力 (Grouting working pressure)
3.4 注浆极限压力 (Grouting limit pressure)：当注浆压力升至某一数值而注浆量突然增加时的压力值为注浆极限压力。

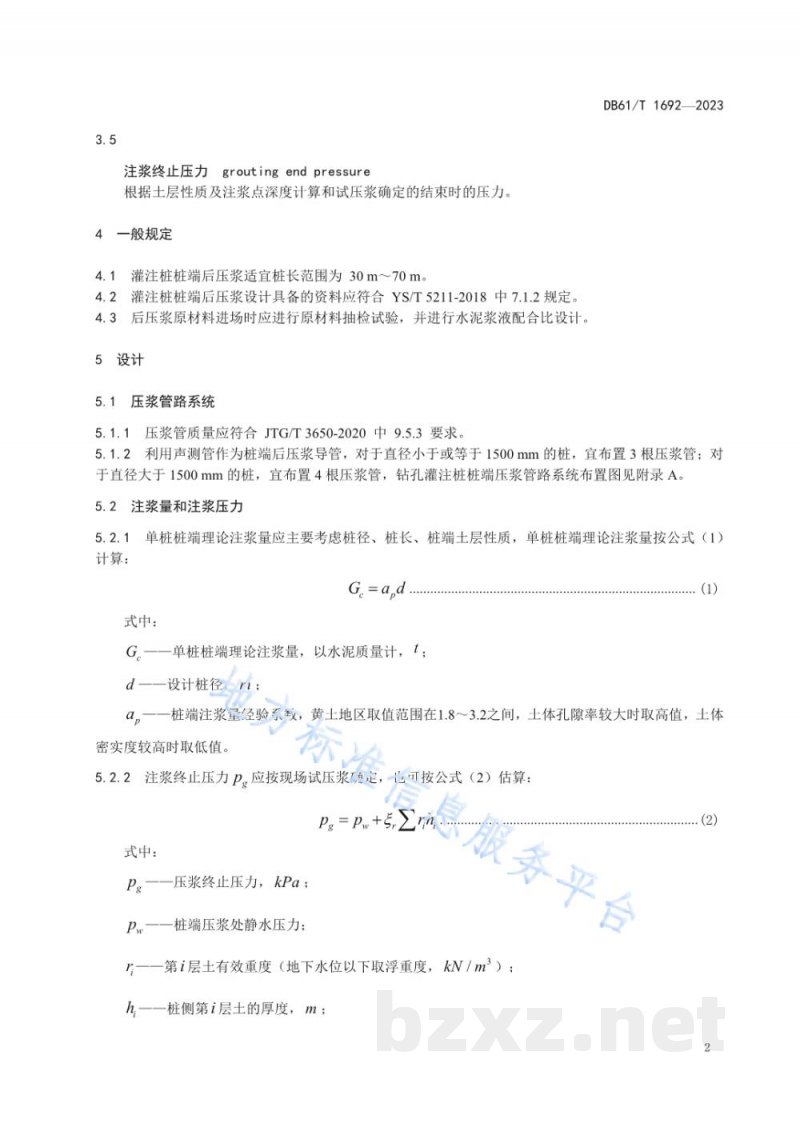

3.5 注浆终止压力 (Grouting end pressure)：根据土层性质及注浆点深度计算和试压浆确定的结束时的压力。

4 一般规定
4.1 灌注桩桩端后压浆适宜桩长范围为30m~70m。
4.2 灌注桩桩端后压浆设计具备的资料应符合YS/T5211-2018中7.1.2规定。
4.3 后压浆原材料进场时应进行原材料抽检试验，并进行水泥浆液配合比设计。

5 设计
5.1 压浆管路系统
5.1.1 压浆管质量应符合JTG/T3650-2020中9.5.3要求。
5.1.2 利用声测管作为桩端后压浆导管，对于直径小于或等于1500mm的桩，宜布置3根压浆管；对于直径大于1500mm的桩，宜布置4根压浆管。钻孔灌注桩桩端压浆管路系统布置图见附录A。
5.2 注浆量和注浆压力
5.2.1 计算：单桩桩端理论注浆量应主要考虑桩径、桩长、桩端土层性质，单桩桩端理论注浆量按公式（1）计算：
G = a * d * r_t
式中：G为单桩桩端理论注浆量，以水泥质量计，t；d为设计桩径，m；a为桩端注浆量经验系数，黄土地区取值范围在1.8～3.2之间，土体孔隙率较大时取高值，土体密实度较高时取低值。
5.2.2 注浆终止压力Pe应按现场试压浆确定，也可按公式（2）估算：
Pe ——压浆终止压力，kPa；
Pw ——桩端压浆处静水压力；
h ——桩侧第i层土的厚度，m。
