【地方标准】 工业锅炉火用效率测试技术规程

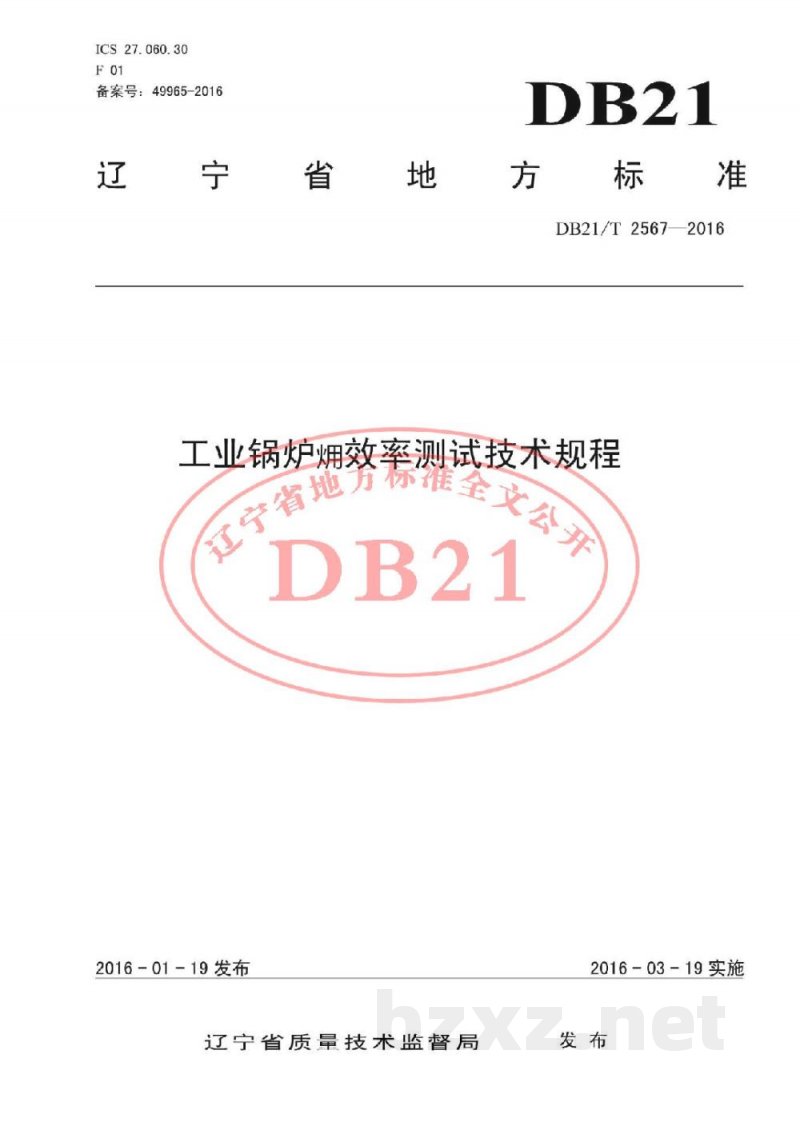

ICS 27.060.30 F01 备案号：49965-2016 DB21 辽宁省地方标准 DB21/T 2567-2016 工业锅炉效率测试技术规程 2016-01-19 发布 辽宁省质量技术监督局 2016-03-19 实施 前言 本标准按照 GB/T 1.1—2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。 本标准在编写过程中主要参考了 GB/T 10180—2003《工业锅炉热工试验规程》、GB/T 14909—2005《能量系统分析技术导则》、GB/T 17954—2007《工业锅炉经济运行》、TSG G0002—2010《锅炉节能技术监督管理规程》与 TSG G0003—2010《工业锅炉能效测试与评价规则》。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本标准由营口市锅炉压力容器检验研究所提出。 本标准由辽宁省质量技术监督局归口。 本标准负责起草单位：营口市锅炉压力容器检验研究所。 本标准参与起草单位：东北大学等。 本标准主要起草人：谭风科、王振宏、韩鹏、姜健、王工涛、姚振兴等。 1 范围 本标准规定了工作压力小于3.8MPa的蒸汽锅炉、热水锅炉和有机热载体锅炉效率测试和计算方法。 本标准不适用于余热锅炉。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 10180 工业锅炉热工性能试验规程 GB/T 14909—2005 工业锅炉经济运行 GB/T 17954 工业锅炉经济运行 TSG G0002 锅炉节能技术监督管理规程 TSG G0003 工业锅炉能效测试与评价规则 3 术语和定义 3.1 体系与环境作用 体系从所处状态达到与环境相平衡状态的过程中，对外界做出的功。 3.2 拥损失 由于过程不可逆性所造成的体系作功能力的减少。 3.3 燃烧不可逆损失 由于燃烧过程不可逆性所引起的拥损失。 3.4 传热拥损失 由于燃烧产物与吸热工质之间传热过程不可逆性所引起的拥损失。 3.5 锅炉运行工况热效率简单测试 按 TSG G0003 规定的锅炉运行工况热效率简单测试方法。 3.6 工业锅炉效率测试与计算 为确定工业锅炉效率，在锅炉运行工况热效率简单测试基础上进行的测试与计算。 4 符号和单位 表1 符号和单位 序号、符号、名称及单位（部分整理）： E：燃料化学能，kJ/kg e：燃烧产物所具有的能量，kJ/kg er：排烟损失，% ef：气体未完全燃烧损失，% es：固体未完全燃烧损失，% et：散热损失，% ew：灰渣物理热损失，kJ/kg Qr：燃料收到基低位发热量，kJ/kg Qy：燃料高位发热量，kJ/kg Tu：环境温度，K Tg：排烟温度，K Tf：锅炉外表面平均温度，K Tk：炉膛内最高温度，K （注：效率计算使用开尔文K，热损失计算可用摄氏度℃） 5 工业锅炉效率测试 5.1 测试条件和要求 工业锅炉效率测试条件和要求与锅炉运行工况热效率简单测试相同。 5.2 测试项目 在锅炉运行工况热效率简单测试基础上增加以下测试项目： （1）固体燃料中水的质量分数 w，%； （2）环境温度 Tu，K； （3）炉体外表面平均温度 Tf，K； （4）炉膛内最高温度 Tk，K。
