GB/T3047.2-1992
已作废
　点击下载此标准

基本信息

标准号：
GB/T 3047.2-1992
标准名称：
高度进制为44.45mm的面板,机架和机柜的基本尺寸系列
标准类别：
国家标准(GB)
英文名称：
Basic dimension series for panels, racks and cabinets with a height of 44.45 mm
标准状态：
已作废
发布日期：
1992-10-04
实施日期：
1993-06-01
作废日期：
2005-10-14
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
116.08 KB

标准分类号

标准ICS号：
电子学>>31.240电子设备用机械构件
中标分类号：
电子元器件与信息技术>>电子测量与仪器>>L89电源、电源装置

关联标准

替代情况：
GB 3047.1-1982部分

出版信息

出版社：
中国标准出版社
书号：
155066.1-9376
页数：
平装16开，页数：7，字数：10千字
标准价格：
8.0 元
出版日期：
2004-08-13

其他信息

复审日期：
2004-10-14
起草单位：
机电部电子标准化所
归口单位：
全国电工电子设备结构综合标准化技术委员会
发布部门：
国家技术监督局
主管部门：
国家标准化管理委员会
相关标签：
高度面板机架机柜尺寸

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了高度进制为44.45mm的面板、机架和机柜的基本尺寸系列。本标准适用于地面、车载、船载电子设备和核电子仪器等产品。 GB/T 3047.2-1992 高度进制为44.45mm的面板,机架和机柜的基本尺寸系列 GB/T3047.2-1992

标准内容

部分标准内容：

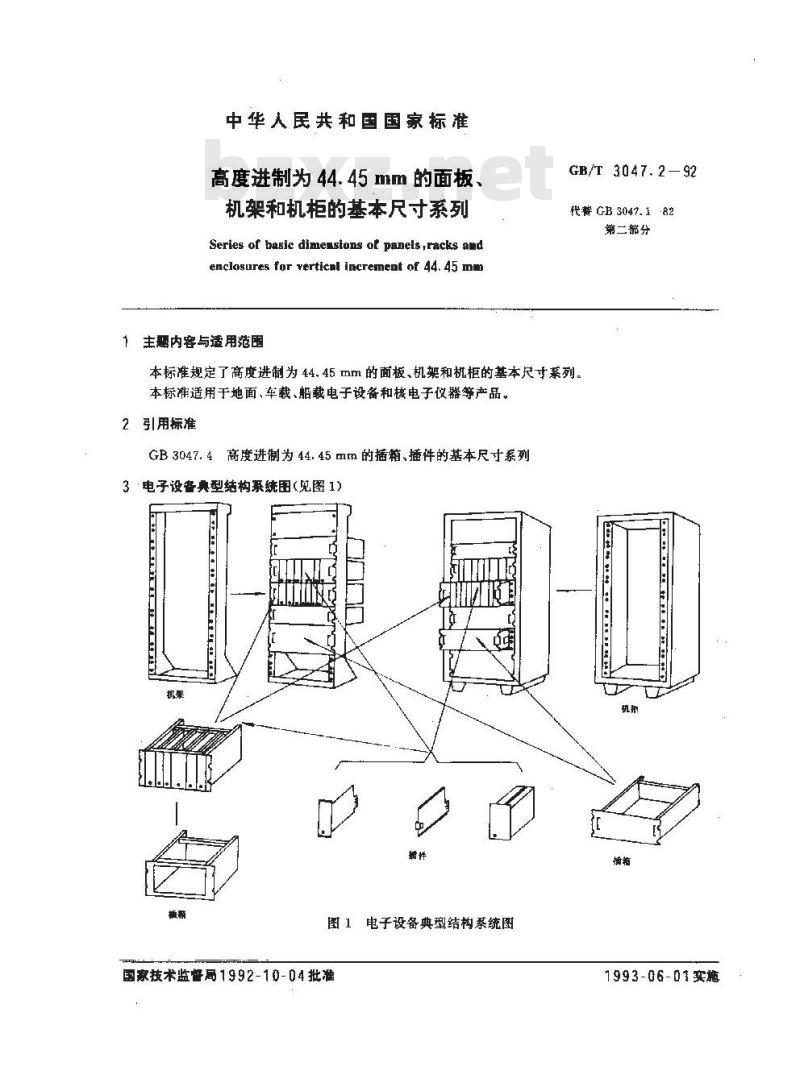

中华人民共和国国家标准
高度进制为44.45mm的面板、
机架和机柜的基本尺寸系列
Series of basic dimeastons ot panels ,racks andenclosures for vertical increment of 44. 45 mm主题内容与适用范围
GB/T3047.2—92
代荐 GB 3047.182
第二部分
本标准规定了高度进制为 44.45 mm 的面板、机架和机柜的基本尺寸系列。本标准适用于地面、车载、船载电子设备和核电子仪器等产品。2引用标准
GB 3047.4高度进制为 44.45 mm的插箱、插件的基本尺寸系列3电子设备典型结构系统图（见图1）.:
图1电子设备典型结构系统图
国家技术监督局1992-10-04批准插箱
1993-06-01实施

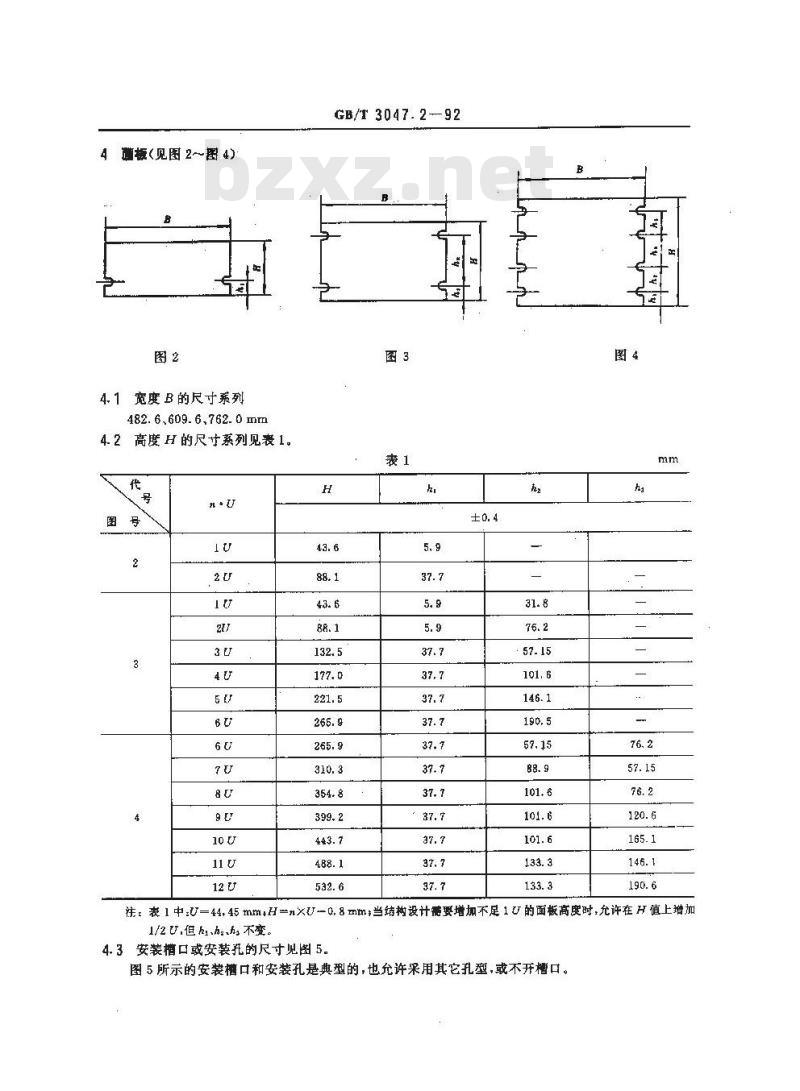

通板(见图 2~图 4)
4.1宽度B的尺寸系列
482. 6,609. 6,762. 0 mm
高度H的尺寸系列见表1，
GB/T 3047.292
101, 6
注：表1中U44.45mm+H=nXU-0.8mm，当结构设计需要增加不足1U的面板商度时，允许在H值上增加1/2 U,但h,h,h,不变。

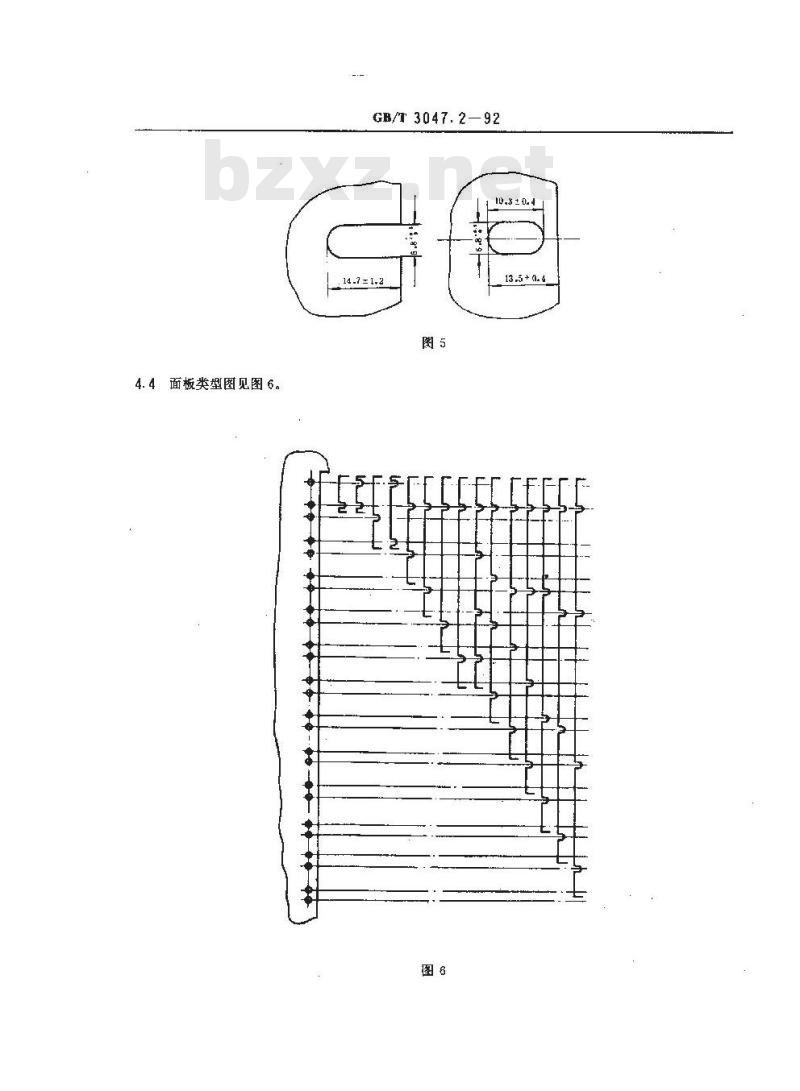

4.3安装口或安装托的尺寸见图5图5所示的安装槽口和安装孔是典型的，也允许采用其它孔型，或不开槽口。4.4面板类型图见图6。
GB/T 3047.2—92
13.5 + l.d

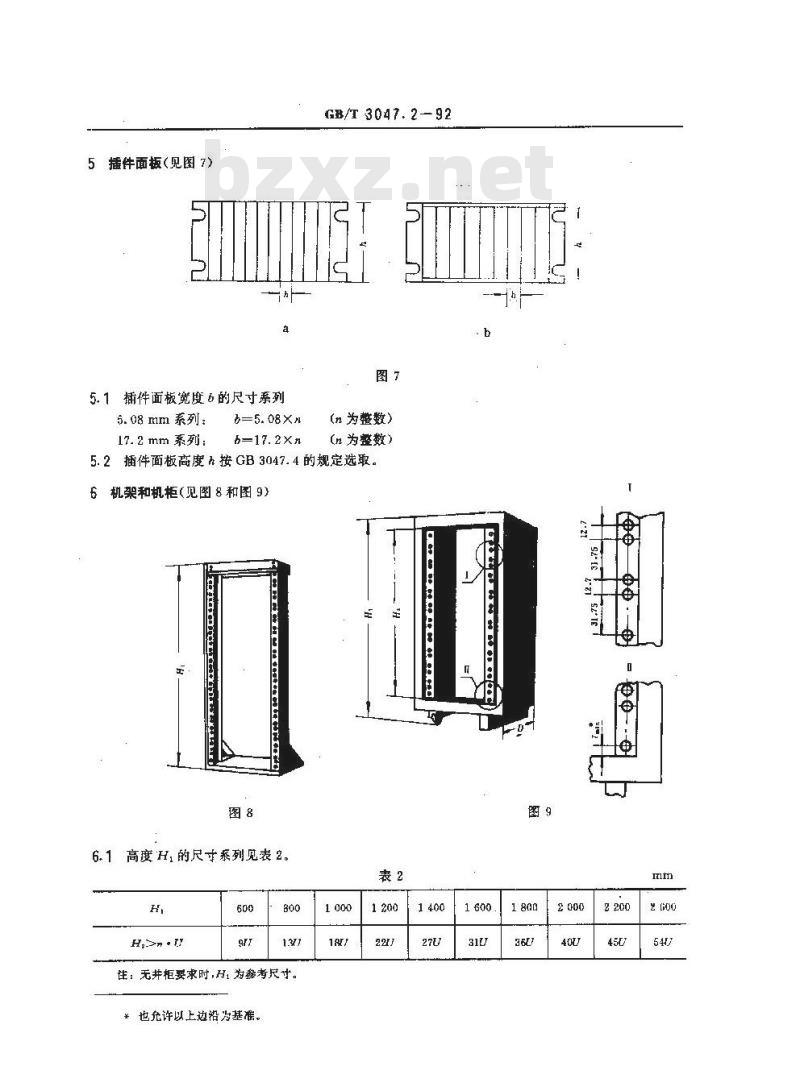

5插件面板（见图7）
GB/T 3047. 2-92
5.1插件面板宽度6的尺寸系列
5. 08 mm 系列 :
17. 2 mm 系列:
§=17.2Xn
(n为整数）
(n为整数）
5.2插件面板高度h按GB3047.4的规定选取。6机架和机柜（见图8和图9)
6.1高度H,的尺寸系列见表2。
详：无并柜要求时,H1 为参考尺寸。*也允许以上边沿为基准。

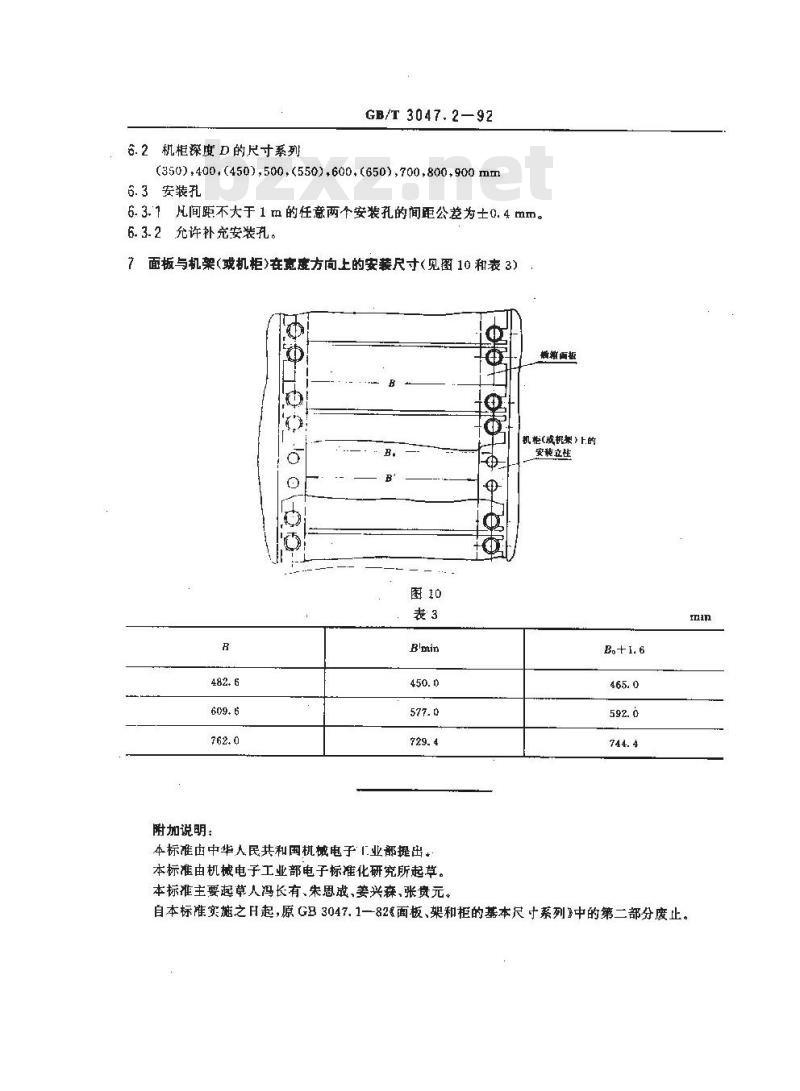

6.2机柜深度D的尺寸系列
GB/T 3047.2—92
(350),400,(450),500,(550),600,(650),700,800,900mm6.3安装孔
6.3.1凡间距不大于1m的任意两个安装孔的间距公差为士0.4mm。6.3-2允许补充安装孔。wwW.bzxz.Net
面板与机架(或机柜)在克度方向上的安装尺寸(见图10和表 3)o
附加说明：
本标准由中华人民共和国机械电子1业部提出。本标准由机械电子工业部电子标准化研究所起草。本标准主要起草人冯长有、朱思成、姜兴森、张贵元。数箱面板
机花(或机巢）的
安装立性
自本标准实施之日起，原GB3047.1一82面板、架和柜的基本尺寸系列》中的第二部分废止。n
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
