【国家标准(GB)】电缆外护层第四部分:铅套充油电缆特种外护套

本网站发布时间： 2026-09-05

GB/T2952.4-1989
↓ 点击下载此标准

基本信息

标准号：
GB/T 2952.4-1989
标准名称：
电缆外护层第四部分:铅套充油电缆特种外护套
标准类别：
国家标准(GB)
发布日期：
1989-03-31
实施日期：
1990-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
442.03 KB

手机扫码下载更方便

标准分类号

标准ICS号：
电气工程>>电线和电缆>>29.060.20电缆
中标分类号：
电工>>电工材料和通用零件>>K13电缆及其附件

关联标准

替代情况：
替代GB 2952-1982;被GB/T 2952.2-2008代替
采标情况：
≈IEC 141-1-76,IEC 229-82

出版信息

页数：
2页
标准价格：
8.0 元

其他信息

首发日期：
1982-03-22
复审日期：
2004-10-14
起草单位：
上海电缆所
发布部门：
中国电器工业协会
主管部门：
中国电器工业协会
相关标签：
电缆护套特种

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

GB/T 2952.4-1989 电缆外护层第四部分:铅套充油电缆特种外护套 GB/T2952.4-1989

标准内容

部分标准内容：

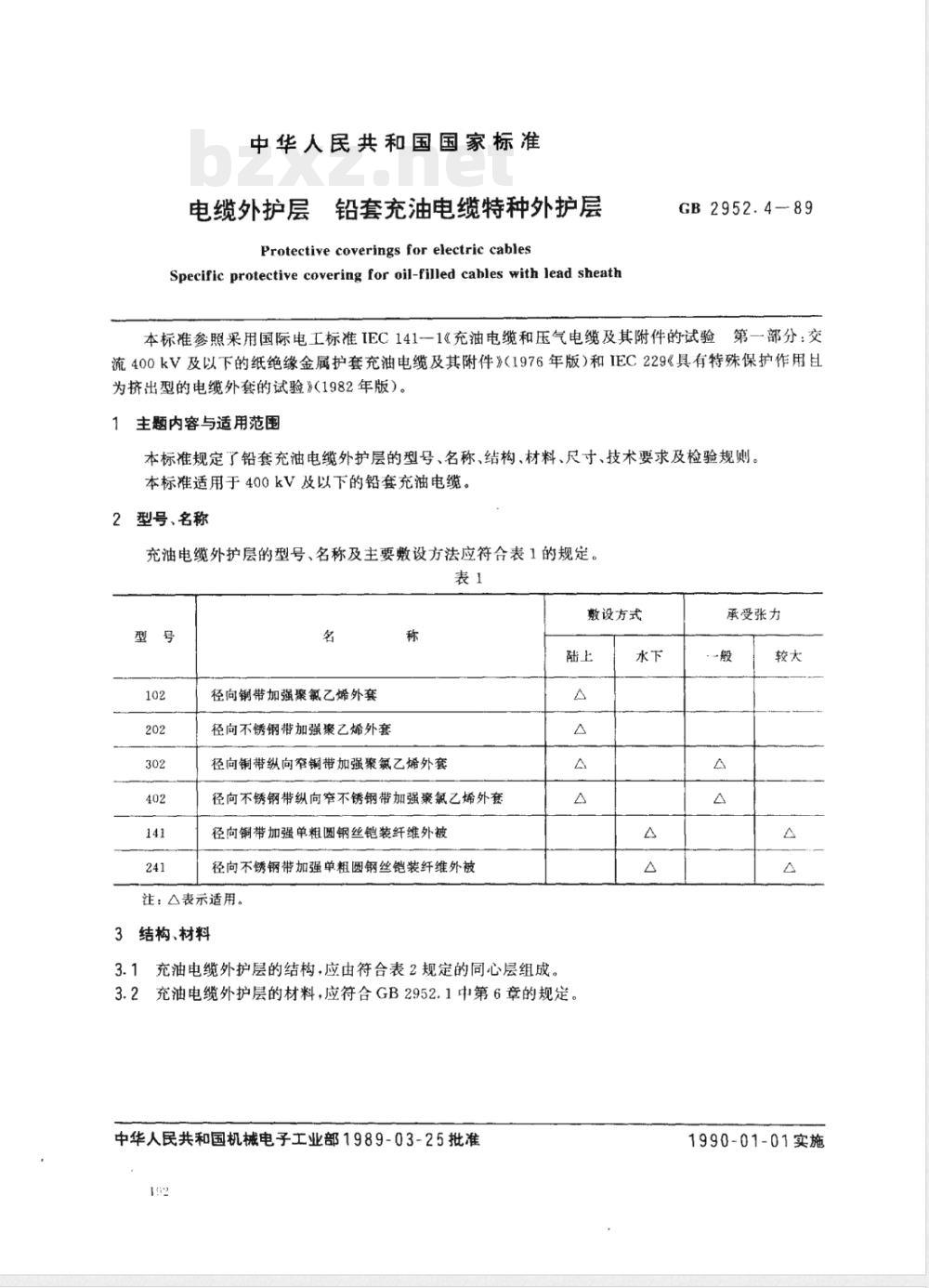

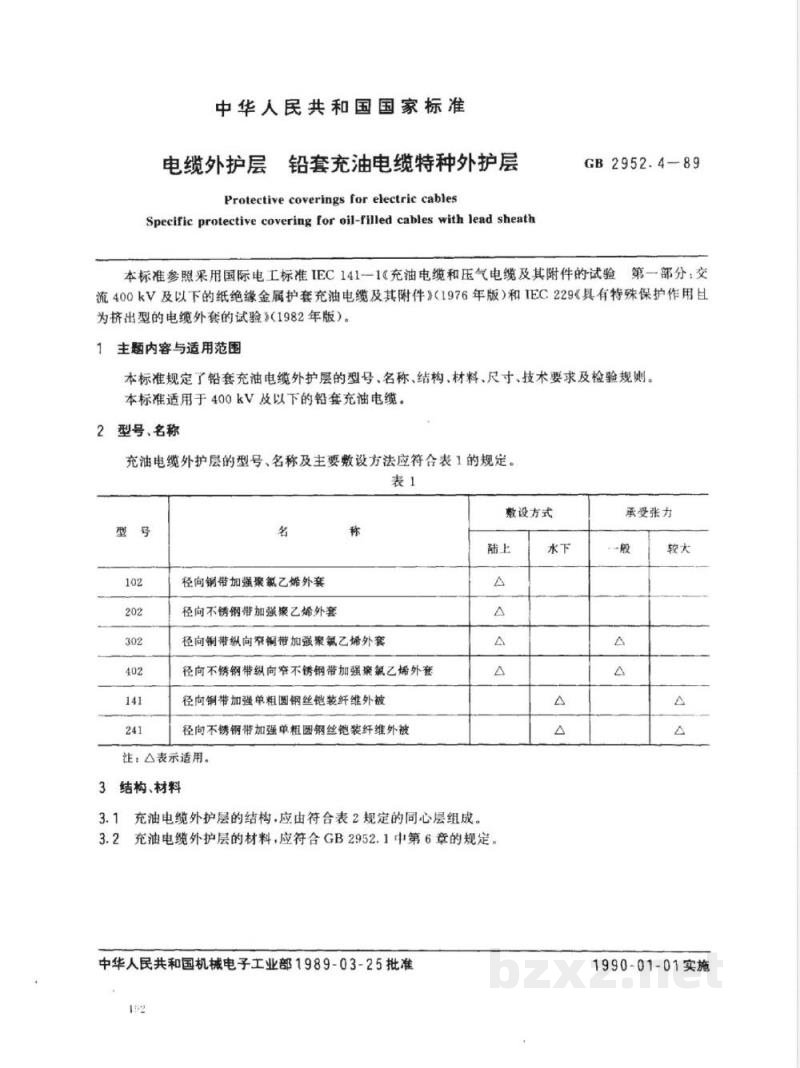

中华人民共和国国家标准
电缆外护层
铅套充油电缆特种外护层
Protective coverings for electric cablesSpecificprotectivecoveringfor oil-filledcableswithlead sheathGB2952.4-89
本标准参照采用国际电工标准IEC141一1充油电缆和压气电缆及其附件的试验第一部分：交流400kV及以下的纸绝缘金属护套充油电缆及其附件》（1976年版）和IEC229《具有特殊保护作用且为挤出型的电缆外套的试验》（1982年版）。1主题内容与适用范围
本标准规定了铅套充油电缆外护层的型号、名称、结构、材料、尺寸、技术要求及检验规则。本标准适用于400kV及以下的铅套充油电缆。2型号、名称
充油电缆外护层的型号、名称及主要数设方法应符合表1的规定。表1
敷设方式
径向钢带加强聚氯乙烯外套
径向不锈钢带加强聚乙烯外套
径向制带纵向窄铜带加强聚氟乙烯外套径向不锈钢带纵向窄不锈钢带加强聚氟乙烯外套径向铜带加强单粗圆钢丝铠装纤维外被径向不锈钢带加强单粗圆钢丝铠装纤维外被注：△表示适用。
3结构、材料
3.1充油电缆外护层的结构，应由符合表2规定的同心层组成。陆上
3.2充油电缆外护层的材料，应符合GB2952.1中第6章的规定。中华人民共和国机械电子工业部1989-03-25批准2
承受张力
1990-01-01实施

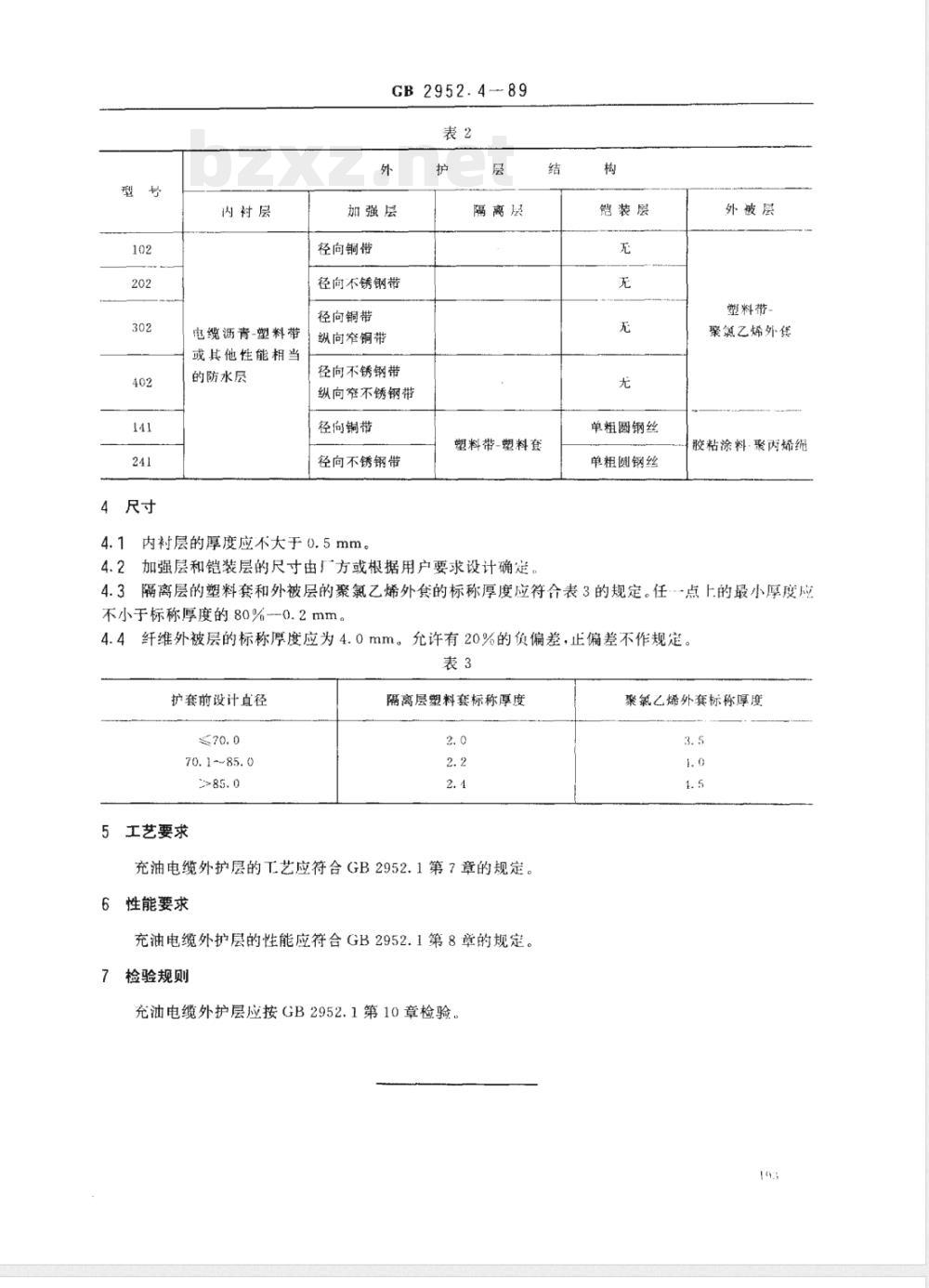

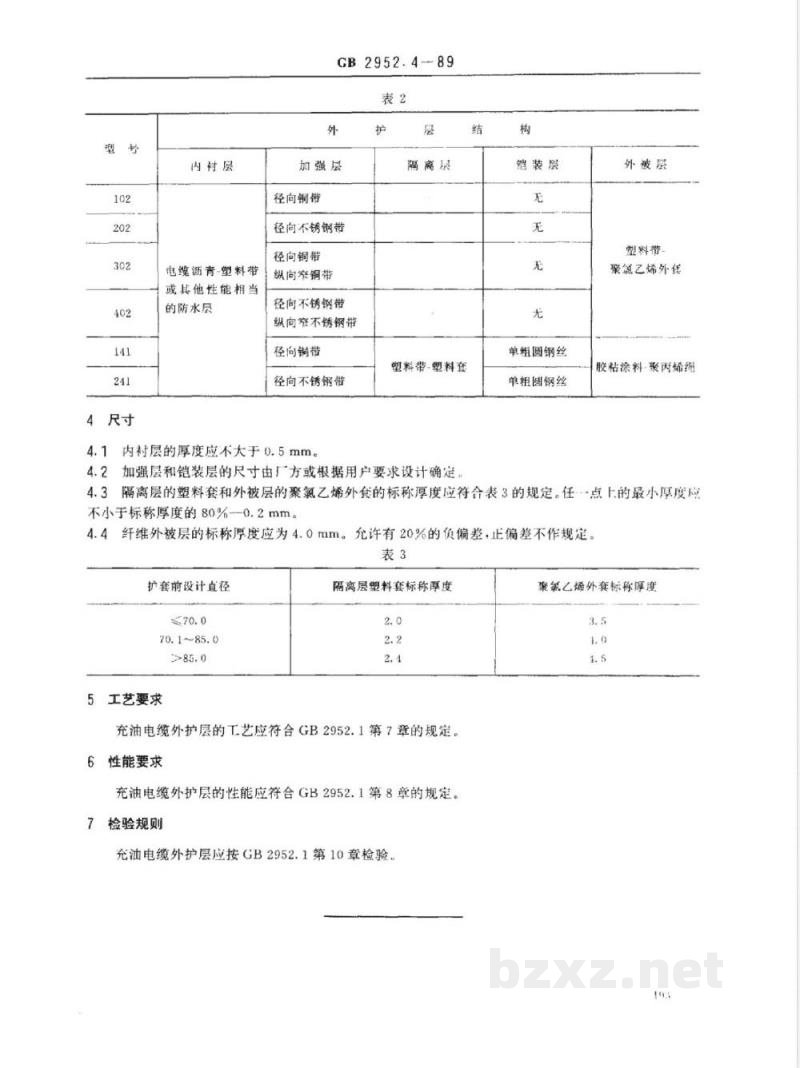

4尺寸
内村层
电缆沥青-塑料带
或其他性能相当
的防水层
GB2952.4—89
加强层
径向铜伴
径向不锈钢带
径向铜带
纵向窄铜带
径向不锈钢带
纵向窄不锈钢带
径向铜带
径向不锈钢带
4.1内衬层的厚度应不大于0.5mm。护
隔离层
塑料带-塑料套
4.2加强层和铠装层的尺寸由厂方或根据用户要求设计确定。结
鸽装层
单粗圆钢丝
单粗圜钢丝
外被层
塑料带
聚筑乙烯外货
胶粘涂料·聚丙烯绳
4.3隔离层的塑料套和外被层的聚氯乙烯外的标称厚度应符合表3的规定。任点上的最小厚度应不小于标称厚度的80%一0.2mm。允许有20%的负偏差，止偏差不作规定。4.4纤维外被层的标称厚度应为4.0mm。表3
扩套前设计真径
工艺要求
隔离层塑料套标称厚度
充油电缆外护层的工艺应符合GB2952.1第7章的规定。6
性能要求
充油电缆外护层的性能应符合GB2952.1第8章的规定。检验规则
充油电缆外护层应按GB2952.1第10章检验聚氧乙烯外套标称厚度

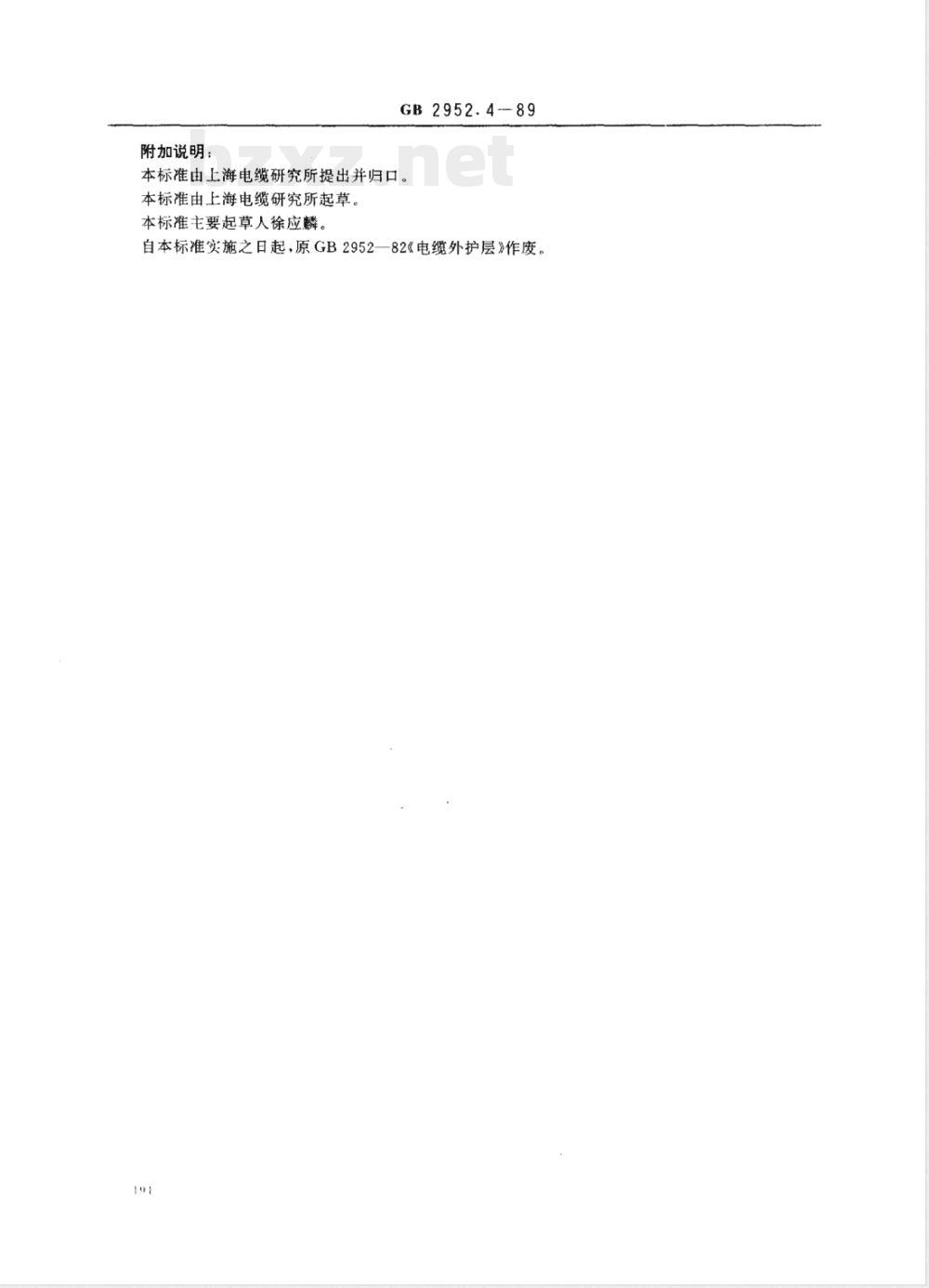

附加说明：
GB2952.4-89
本标准由上海电缆研究所提出并归口。本标准由上海电缆研究所起草。本标准主要起草人徐应麟。
自本标准实施之日起，原GB2952—82电缆外护层》作废。
