【国家标准(GB)】 电缆绝缘和护套材料通用试验方法 第1部分:通用试验方法 第3节:密度测定方法--吸水试验--收缩试验

1范围

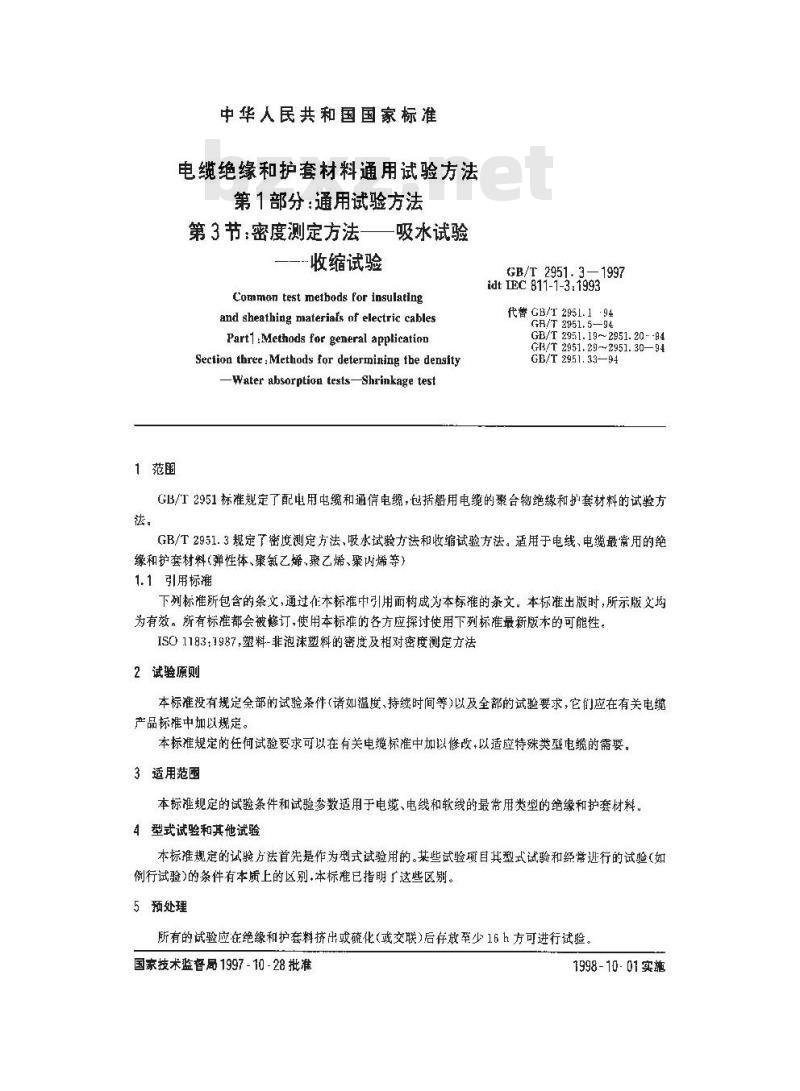

中华人民共和国国家标准
电缆绝缘和护套材料通用试验方法第1部分：通用试验方法
第3节：密度测定方法一吸水试验——收缩试验
Commontestmetbodsforinsulatingand sheathing nateriafs of electric cablesPart1 : Methods for general applicationSection three : Methods for determining the density-Water absorption tests-Shrinkage testGB/T 2951.3—1997
idt IEC 811-1-3:1993
代誉GB/T 2951.194
GR/T 2951.5—9
GB/T2951.19~2951.20--94
GH/T2951.29~2951.30—94
GB/T 2951.33—94
GB/T2951标准规定了配电用电缆和通信电缆，包括船用电缆的聚合物绝缘和护套材料的试验方法。
GB/T2951.3规定了密度测定方法，吸水试验方法和收缩试验方法。适用于电线、电缆最常用的绝缘和护套材料（弹性体、聚氯乙烯、聚乙烯、聚内烯等）1.1引用标
下列标准所包含的条文，通过在本标准中引用而构成为本标的条文。本标准出版时，所示版文均为有效。所有标推都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。ISO1183+1987塑料-非泡沫塑料的密度及相对密度测定方法2试验原则
本标准没有规定金部的试验条件（诸如温度、持续时间等以及全部的试验要求，它们应在有关电缆产品标准中加以规定。
本标准规定的任何试验要求可以在有关电缆标准中加以修改，以适应特殊类型电缆的需要。3适用范压
本标准规定的试验条件和试验参数适用于电缆、电线和软线的最常用类型的绝缘和护套材料。4型式试验和其他试验
本标准规定的试验方法首先是作为型式试验用的。某些试验项目其型式试验和经常逊行的试验（如例行试验)的条件有本质上的区别.本标准已指明广这些区别。5预处理
所有的试验应在绝缘和护套料挤出或硫化(或交联)后存放至少16h方可进行试验国家技术监督局1997-10-28批准1998-10-01实施
CB/T 2951. 3—1997

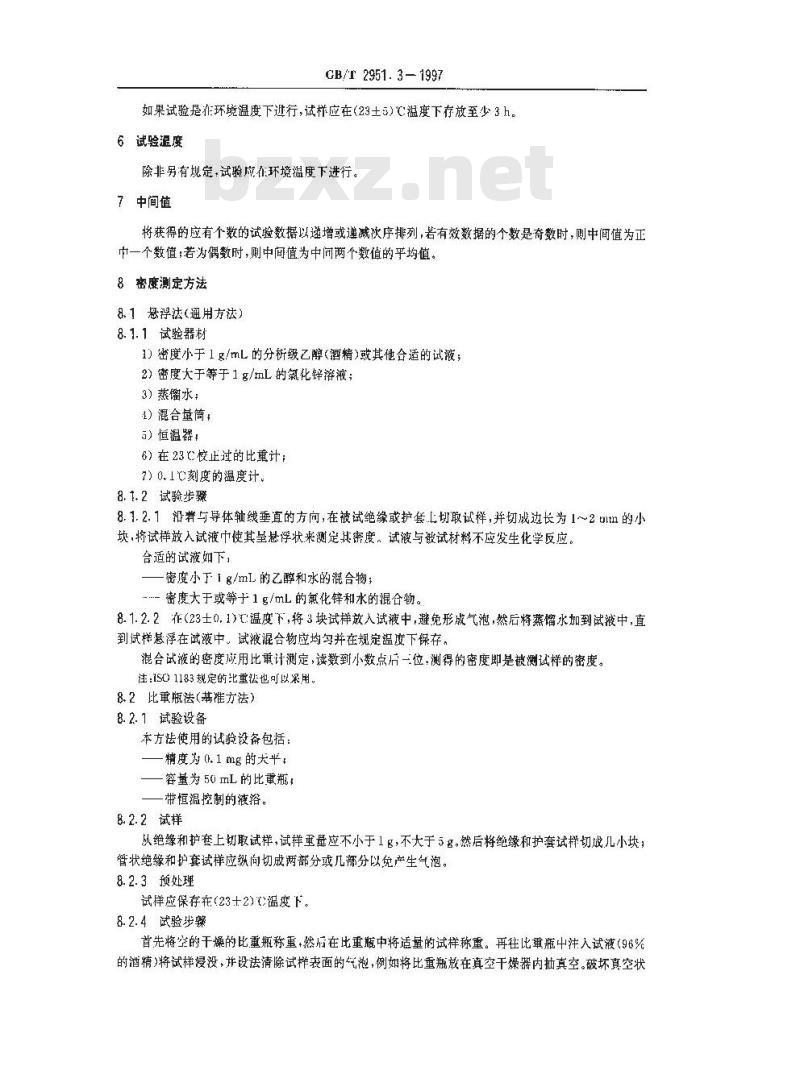

如果试验是准环境温度下逆行，试样应在（23土5)℃温度下存放至少3h。6试验温度
除非另有现定，试验应在环境温度下进行。7中间值
将获得的应有个数的试验数据以递增或遵减次序排列，若有效数据的个数是奇数时，则中间值为正中一个数值若为偶数时，则中间值为中间两个数值的乎均值。8密度测定方法
8.1悬浮法（通用方法）
8.1.1试验器材
1)密度小于1g/mL的分析级乙醇(酒精)或其他合适的试液；2）密度大于等于1g/mL 的氯化锌溶液；3）蒸馏水：
4）混合量筒，
5）恒温器：
6）在23r校止过的比重计；
7)0.1刻度的温度计。
8.1.2试验步骤
8.1.2.1沿着与导体轴线垂直的方向，在被试绝缘或护套上切取试样，并切成边长为1~2nm的小块，将试样放入试液中使其呈悬浮状米测定其密度。试液与被试材料不应发生化学反应。台适的试液如下！
-密度小下1g/mL.的乙醇和水的混合物；密度大于或等于1g/mL的氯化锌和水的混合物。8.1.2.2乍（23士0.1)温度下将3块试样放入试液中，避免形成气泡，然后将燕馏水加到试液中，直到试样悬浮在试液中。试波混合物应均勾并在规定温度下保存。混合试液的密度成用比重计测定，读数到小数点后一位，测得的密度即是被测试样的密度。注：1SO1183规定的比重法也可以采用。8.2比重瓶法（基准方法）
8.2.1试验设备
本方法使用的试验设备包括：
-精度为 (. 1 mg 的大平,
—容量为50mL的比重瓶，
—带恒温控制的液浴。
8.2.2试样
以绝缘和护套上切取试样，试样重母应不小于1g，不大于5g.然后将绝缘和护套试样切成几小块；管状绝缘和护套试样应纵向切成两部分或几部分以免产生气泡。8.2.3预处理
试样应保存在（23十2)温度下。8.2.4试验步骤
首先将空的干燥的比重瓶称重，然后在比重瓶中将适量的试样称重。再往比重瓶中注入试液（96%的酒精)将试样漫没，并设法清除试样表面的气泡，例如将比重瓶放在真空干燥器内抽真空。破坏真空状CB/T 2951+ 3-- 1997

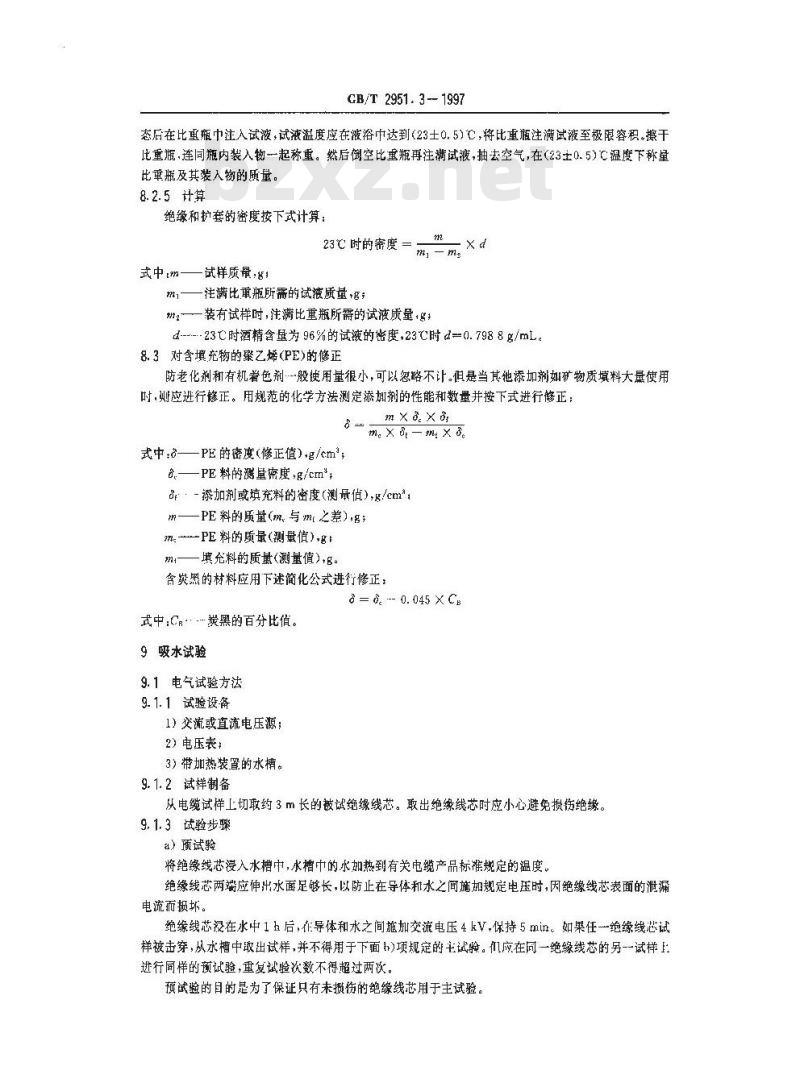

态后在比重瓶中注入试液，试液温度应在液浴中达到（23士0.5)C，将比重瓶注满试液至极限容积。擦干比重瓶，连同瓶内装入物一起称重。然后个空比重瓶再注满试液，抽去空气，在（23士0.5）℃温度下称量比重瓶及其装入物的所量。
8.2.5计算
绝缘和护套的密度按下式计算：23℃时的案度=
式中：m——试质最：81
m——注满比重瓶所需的试液质量，g;Xd
mj - mg
2—装有试样时，注满比重瓶所需的试液质量·g1d----23C时酒精含量为 96%的试液的密度,23C时d=0.7988g/mL。8.3对含填充物的聚艺烯(PE)的修正防老化剂和有机着色剂-般使用量很小，可以忽路不计。但是当其他添加剂如矿物质填料大量使用时.则应进行修正。用规范的化学方法测定添加剂的性能和数量并按下式进行修正；mXX
mX-mxo
式中：——PE的密度(修正值)g/cm；——PE料的量密度，g/cm
r：-添加剂或填充料的密度（测量值），/cm：期—PE料的质量(m.与m之差）g;m.PE料的质量（测量值），g
填充料的质量（测量值）+B。
含炭黑的材料应用下述简化公式进行修正：8=6--0.045XC
式中.Cr炭黑的百分比值。
9吸水试验
9.1电气试验方法
9.1.1 试验设备
1）交流或直流电压源；
2）电压表：
3）带加热装置的水槽。
9.1.2试样制备
从电缆试样上切取约3m长的被试绝缘线芯。取出绝缘线芯时应小心避免损伤绝缘。9.1. 3试验步骤
a）预试验
将绝缘线芯浸入水槽中，水槽中的水加热到有关电缆产品标准规定的温度。绝缘线芯两端应伸出水面足够长，以防止在导体和水之间施加规定电压时，因绝缘线芯表面的泄漏电流而损坏。
绝缘线芯浸在水中1h后，在导体和水之间施加交流电压4kV.保持5min。如果任一绝缘线芯试样被击穿，从水槽中取出试样，并不得用于下面)项规定的主试验。们应在同一绝缘线芯的另-一试样上进行同样的预试验，重复试验次数不得超过两次。预试验的目的是为了保证只有未损伤的绝缘线芯用于主试验。b）主项试验
GB/T 2951. 3 1997

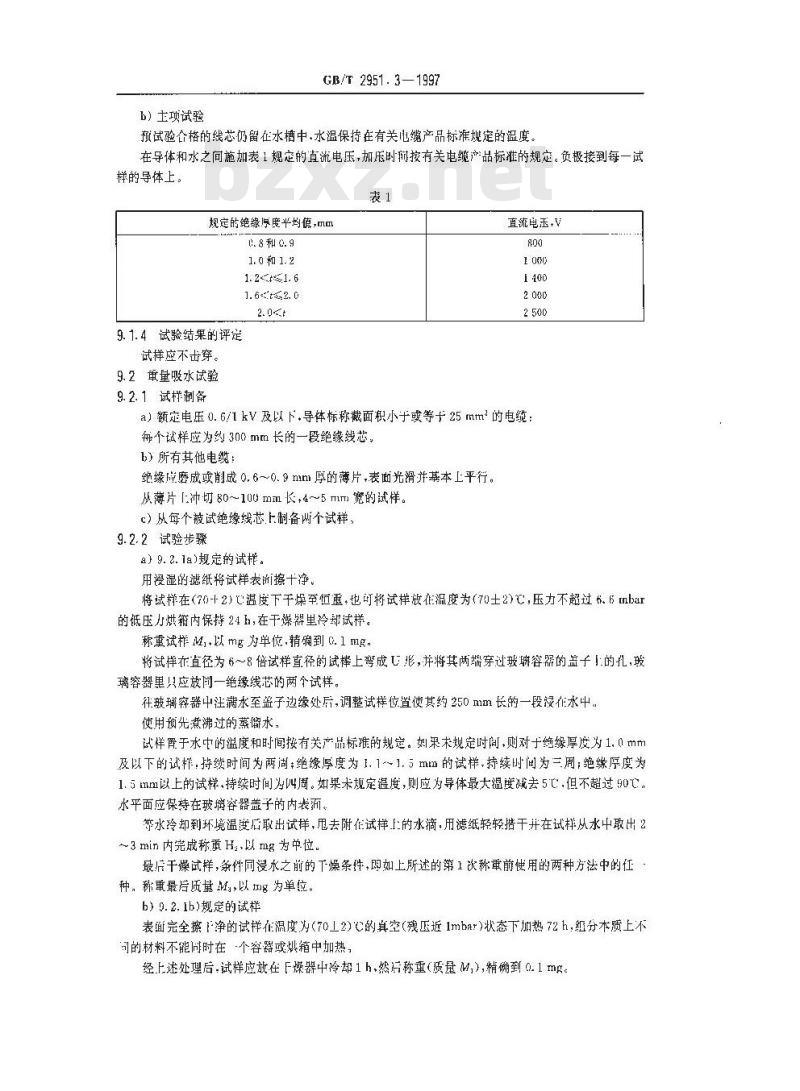

预试验合格的线芯仍留在水槽中.水温保持在有关电缆产品标准规定的温度。在导体和水之间施加表1规定的直流电压，加压时按有关电缆产品标准的规定。负极接到每一试样的导体上。
规的绝缘厚度平均慎，mm
. 8 和 心. 9
1. 0 和 1. 2
9. 1. 4 试验结果的评定
试样应不击穿。
9.2重量吸水试验
9.2.1试样制备
直流电玉V
a）额定电压0.6/1kV及以下,导体标称截面积小于或等于25mm2的电缆：每个试样应为约300mm长的一段绝缘线芯，b）所有其他电缆：
绝缘成磨成或削成0.6~0.9mm厚的薄片,表面光滑并基本上平行。从薄片[冲切80~100 mm长+4~5 mm宽的试样。c）从每个被试绝缘线芯上制备两个试样，9.2.2试验步骤bZxz.net
a）9.2.1a)规定的试样。
用没湿的滤纸将试样表所擦十净。将试样在(70+2)r:温度下干燥至恒重：也可将试样放准温度为(70士2)℃,压力不超过6.6rnbar的低压力烘箱内保持24 h,在干燥器里冷部试样。称重试样 M,,以 mg 为单位,精确到 C. 1 mg.将试样在直径为6～8 倍试样直径的试棒上弯成L形,并将其两端穿过玻璃容器的盖子1的孔,瑕璃容器里只应放间一绝缘线芯的两个试样。往被璃容器中注满水至益子边缘处后,调整试样位置使其约250 mm 长的一段浸准水中。使用预先煮沸过的蒸馏水，
试样置于水中的温度和时间按有关产品标准的规定。如果未规定时间，则对于绝缘厚度为1.0mm及以下的试样，持续时间为两周；绝缘厚度为1、1～1.5mm的试样,持续时间为三周；绝缘厚度为1.5mm以上的试样，持续时间为四周。如果未规定温度，则应为导体最大温度减去5L但不超过90T。水平面应保持在玻璃容器盖子的内表而。等水冷却到环境温度后取出试样，甩去附在试样上:的水滴·用滤纸轻轻措干并在试样从水中取出2~3 min 内完成称重 Hz,以 ng 为单位。最后干燥试样，条件同浸水之前的下燥条件，即如上所述的第1次称重前使用的两种方法中的任种，称重最后质量,以 tng 为单位。b）9.2.1h)规定的试样
表面完全擦净的试样在温度为(7012)C的真空(残医近1mbar)状态下加热72h,组分本质上不司的材料不能尚时在个容器或烘箱中加热，经上述处理后，试样应放在F燥器中冷却1h、然后称重（质量M,),精确到0.1mg。GB/T 2951. 3—1997

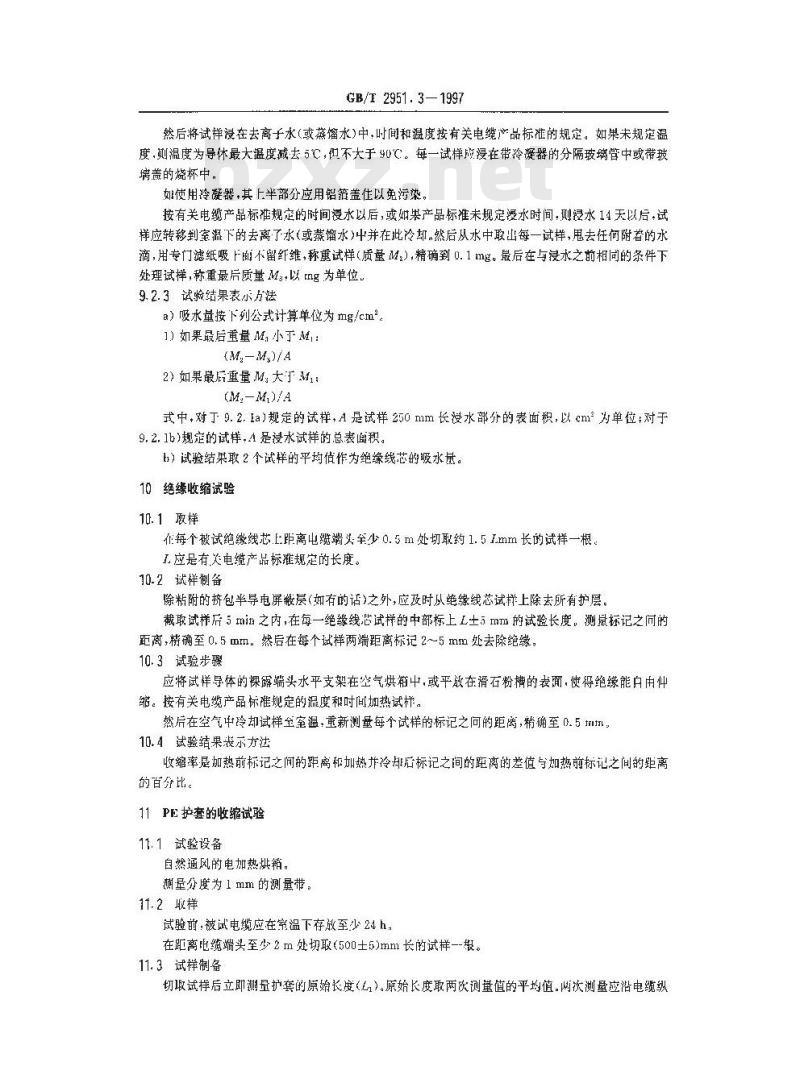

然后将试样浸在去离子水(或蒸馏水)中，时间和温度按有关电继产品标准的规定。如果未规定温度.则温度为导体最大温度减去5℃，但不大于90℃。每一试样放浸在带冷凝器的分隔玻璃管中或带玻璃盖的烧杯中，
如使用冷凝器其上半部分应用铝范盖以免污染。按有关电缆产品标准规定的时间浸水以后，或如果产品标准未规定浸水时间，则漫水14天以后.试样应转移到室温下的去离了水(或蒸馏水)中并在此冷却。然后从水中取出每一试样，甩去任何附着的水滴，用专门滤纸吸上不留纤维，称重试样(质量M.),精确到0.1mg。最后在与浸水之前相同的条件下处理试样，称重最后质量4：.以n为单位，9.2.3试验结果表示方法
a）吸水量按下列公式讨算单位为Иg/cm1)如果最后重量 M,小于 Mi:
(M,-M)/A
2）如果最后重量M大于M1：
(M,-M2/A
式中,对丁 9. 2. la)规定的试样，A 是试样250 mm 长漫水部分的表面积,以 cm为单位;对于9.2.1b)规定的试样,4是浸水试样的总表面积。h）试验结果敢2个试样的平均值作为绝缘线芯的吸水最。10绝缘收缩试验
乍每个被试绝缘线芯.上:距离电缆端头至少0.5m处切取约1.5Lmm长的试样一根。工应是有关电缆产品标规定的长度。10.2试样制备
除粘附的挤包半导电屏蔽层(如有的话)之外，应及时从绝缘线芯试样上除去所有护层。截取试样后5 min 之内,在每一绝缘线芯试样的中部标上L土5 m 的试验长度，测量标记之间的距离,精确至0.5 mm。然后在每个试样两端距离标记 2～5 mm处去除绝缘，10.3试验步骤
应将试样导体的裸露端头水平支架在空气烘箱中，或平放在滑石粉槽的表面，使得绝缘能白由仲缩。按有关电缆产品标准现定的温度和时间加热试样。然后在空气中冷却试样至室温，重新测量每个试样的标记之问的距离，精确至0.5mn。10.4试验结果表示方法
收缩率尼加热前标记之间的距离和加热并冷后标记之间的距离的差值与如热前标记之间的距离的百分比。
11PE护套的收缩试验
11.1试验设备
自然通风的电加热烘箱。
测量分度为 1 mm 的测量带。
11.2最样
试验前，被试电缆应在案温下荐放至少24h，在距离电缆端头至少2m处切取（500士5)mm长的试样一-根。11.3试样制备
切取试样后立即测量护套的原始长度（L）。原始长度取两次测量值的平均值。两次测量应沿电缆纵GB/T 2951.3—1997
向平行于电缆轴线方向，在电缆端部正对面的两标记处进行测量。如果试样是弯帕的，则测量应分别在弯曲试样的内侧和外侧进行。
11.4试验步骤
试样应水平支架在预热的烘箱里，预热温度及放置时间按有关电缆产品标准规定。从烘箱中取出试样，在室温下冷却。重复5次这样的冷、热循环。最后冷却至空温，按11.3条规定测最最后的长度（）。
11.5试验结果表示方法
收缩率(L)按下式计算，
×100%
