【国家标准(GB)】 以氯乙烯均聚和共聚物为主的共混物及制品在高温时放出氯化氢和任何其他酸性产物的测定 刚果红法

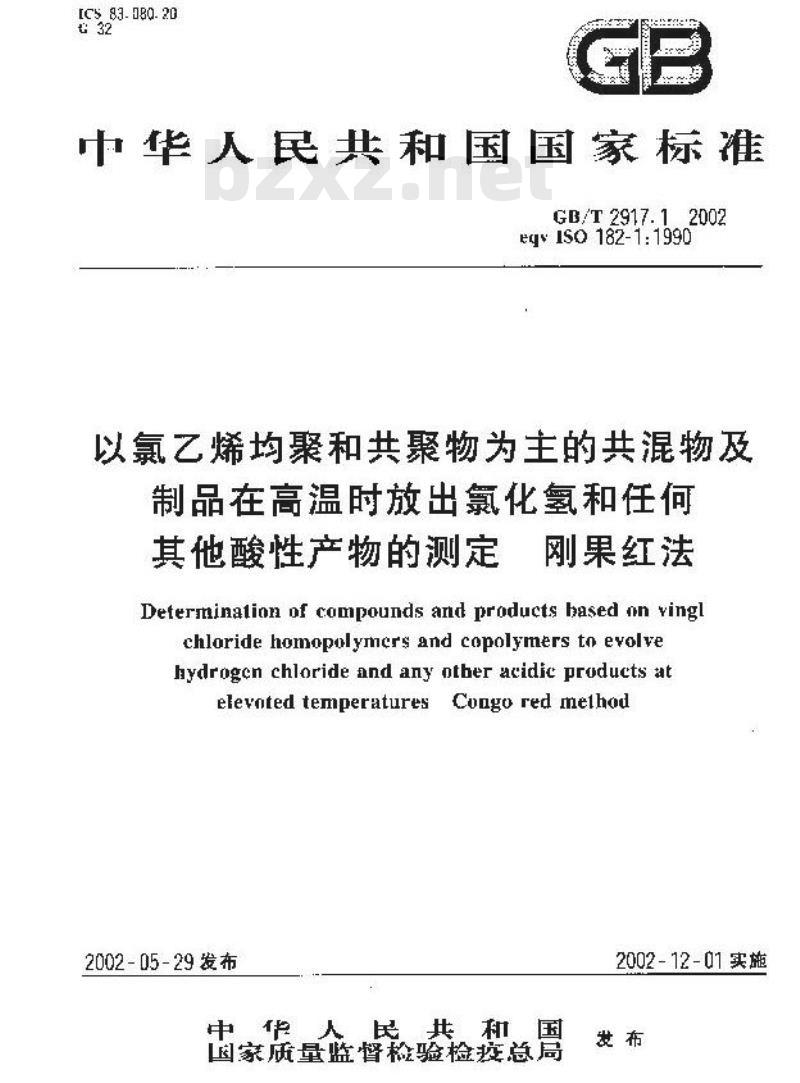

[CS 83.080. 20
中华人民共和国国家标准www.bzxz.net
GB/T 2917.12002
eq1so182-1:1990
以氯乙烯均聚和共聚物为主的共混物及制品在高温时放出氯化氧和任何其他酸性产物的测定
刚果红法
Determinalion of compounds and products based on vingchloride homopolymcrs and copolymers to evolvehydrogcn chloride and any other acidic products atelevnted temperatures Congo red melhod2002-05-29发布
中华人民共和国
国家质量蓝督检验检微局
2002-12-01实施
CB/I 2917.1—2002

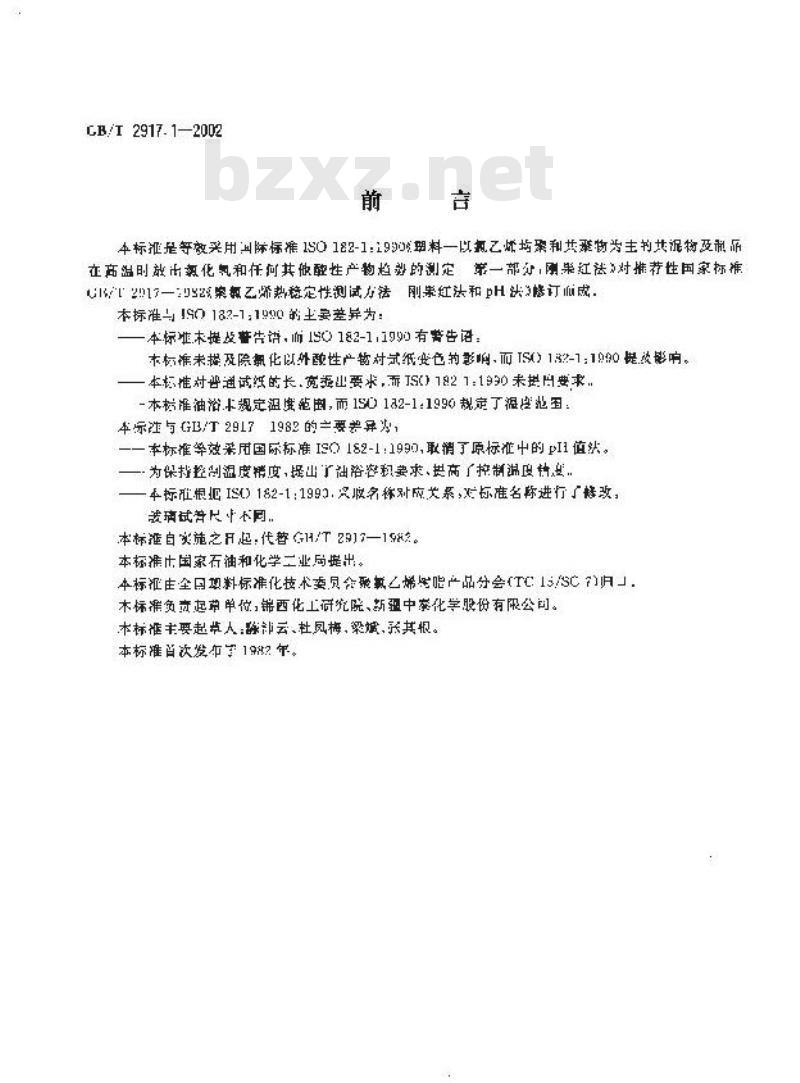

THKAoNKAa
本标准是等效采用叫际标准1S0182-1：1990塑料一以氧乙烯均案和共物为主书共泥物及利品在高温时放出氯化乳和任其他醉性产物趋效的测定第一部处，刚果红法》对推荐性国家标准2017—092案教乙烯热稳定性测试法刚果红法和pH决3惨订而成，本标准190182-1：1990的±要差异为：本标准末提及警告谱，而15182-1.1990有警告语：本标推未提及隐氯化以外性产软对式纸安色的影响，而TS）18-1：100提设能响。本标准对普通试低的长.宽据出要求，而JS()1821：1990未拱月要求-本准油浴卡规定祖范围，而19心122-1.1990规定了退坐池图际注与GB29171982的三要差异，一本标准举效采用国际标准ISQ182-1:1990，取消了原标准中的P11值然。为保持控制湿温度精度，提山了油浴咨积要求、担高了控制湿皮料点，年标准根尼IS）182-1：1993.只收名称别应戈系，对标准名称进行了改，我试尺中本同
本标准自实施之月起：代替G1H/T29)7—1982。本标准中国家石油和化学二业局提出。本标准主全国望料标化技术委员会聚氟乙烯能呢产品分会（TC:15/SC7)归」：木标准负责起带单位，锦西化工研究院、新疆中案化学股份有限公司。本标准主要起草人，除部云、杜风梅，梁斌，张其恨。本标准首次发布于1982年。
LH/3'2917.1—2002

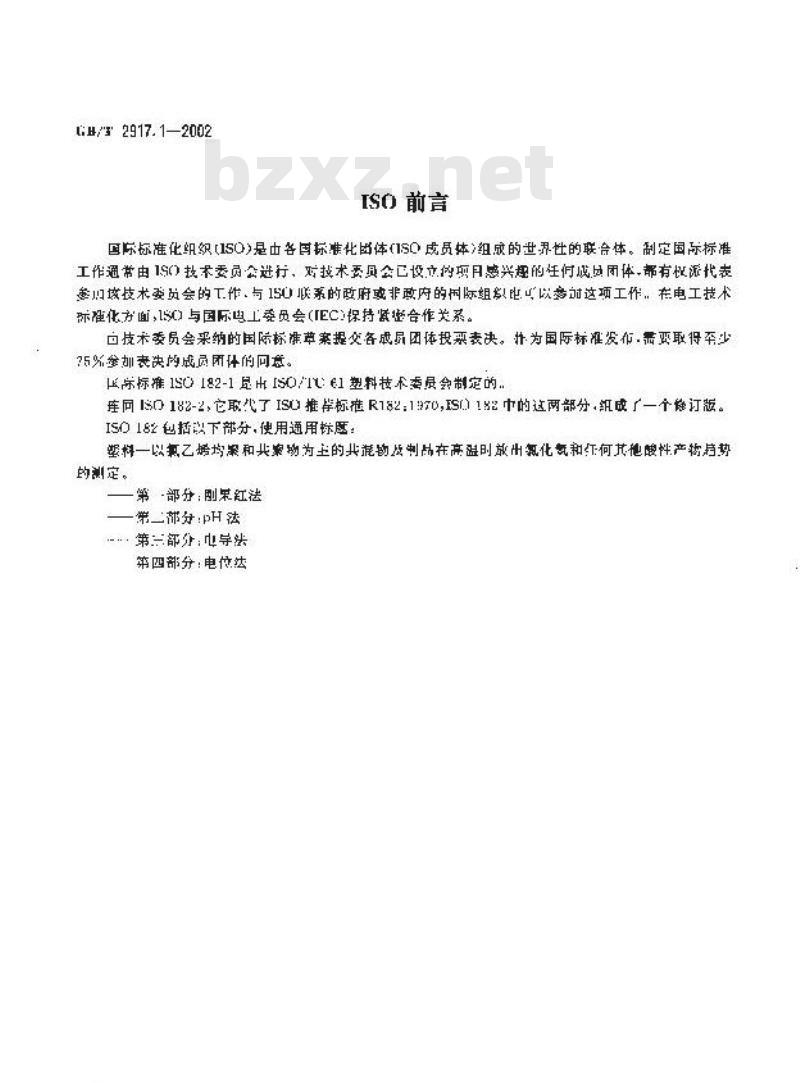

ISO前言
国际标准化组织【1SO>是中各图标雅化图体(1S0成员体组感的世承性的联合体，制定国际标准工作通常由1S）执术委员会进行，对技术委员会已立伪项日感兴规的任付成员团体部有悦派忙表参归垃技术要员会的工作，与1S心联系的政府或非政内的困际组多比以旁前这项工作。在电工术际准化方面，）与国际电工委员会（IEC)保持紧整合作关系。回技术委员会来纳的国际标准草案提交各成员团使投要表决。共为国际标准发布.需要取得至少?5%参如表决的成员闭什的同意。际标准1S182-1是出ISO/1X:61塑料技术委员会制定的连同IS门182-2，它取代了IS0推掌标准R182：1970,ST1182中的这两部分，组成了一个您订版。ISO182包括的下部分，使用通用标匿塑料一以氧乙培均深和共案物为主的共施物及制品在高盈时放出氯化气和何其他酸性产物前势的测定。
第部分：副果红法
一常二郝分：pH法
”·第部分：电导法
第四部分：电忙法
1范田

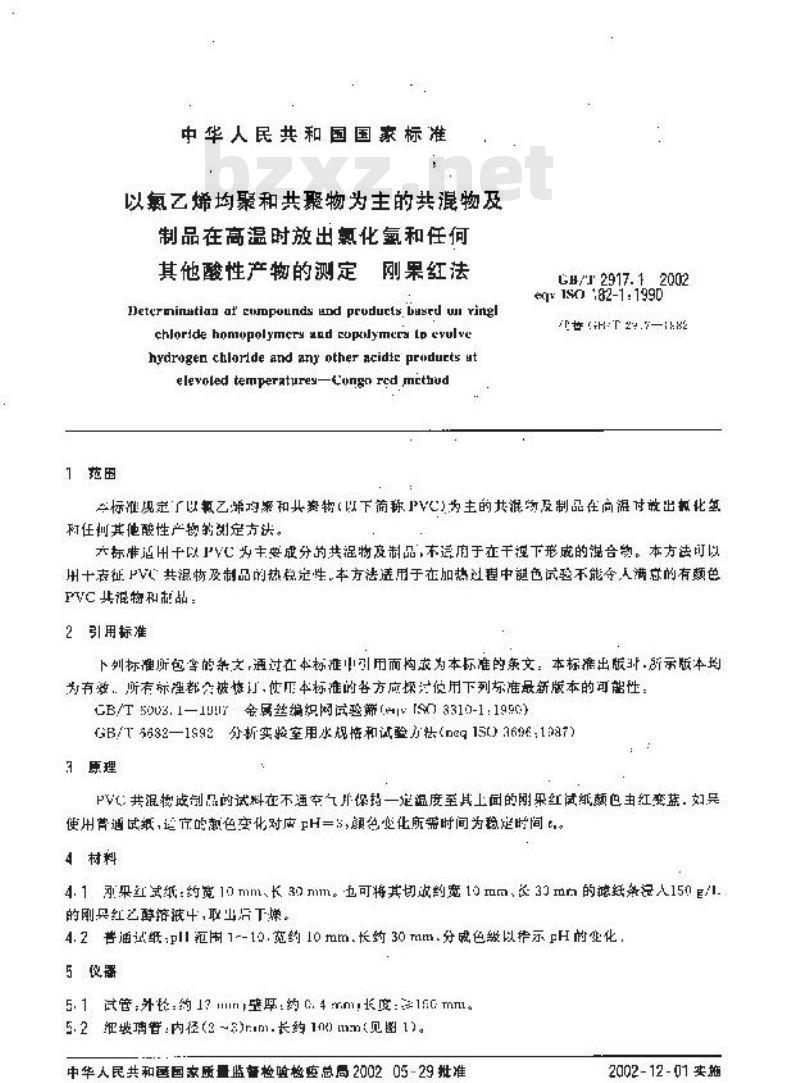

中华人民共和国国家标准
以氧乙烯均聚和共物为主的共握物及制品在高温时放出暂化氮和任何其他酸性产物的测定刚果红法
Deterninatian ar eumpounds wnd products bused un ringlchloride homopolymcry aad cupalymers lp eyulvehydrogen chlorlde and any other acidie produrts μtelevoled temperatureyCongo red mithudTHKAoN KAa-
GH/T 2917.1、2002
eqv 1SO 182-1:1990
# GHT .7—82
三标准见定了以氧乙筛购紧和其案物（以下葡称PVC)为主的共准物及制品在向温付放出教化望和任侧其他酸性产物的划定方法。六标准适州十以VC为主要成分的共提物及制品，本逆用于在干视下形成的混合物。本方法可以州十志征PV共混物及制品的热稳定性。本方法通用于在加热过理中超色成验不能令，人满的有颜色PVC其混物和能战：
2引用标准
下划标准所包含的杂文，通过在本标准小引用而构表为本标准的条文：本标准出版.所示版本均为有数。所有标准都公被将订，世正本标准的各方应探过使用下列标准最新版本的可能性：CB/5003.1-10金属丝编织网成验筛（[S03310-1:190)GB/632—1592分析实验室用水规情和试验法（eg15)369：1287)3原理
PV共混将成制品的试料在不通弃气开保均一定温度至其上面的刚果红试凯颜包由红变益，如只使用营通试纸，造宜的趣色变化对店FH=3，额免变化所需时间为稳定时间。4村料
4.1测果红试纸：约宽10mm、长30mm。五可将其切放约宽10mm，长3m白的滤纤泛人150g/1的刚兵红乏醇榕液牛，取出后下焕。4.2普通式纸：pll范用1~-10.充约10mm.长约30mm.分成色缴以待示pH时变化5仪器
5.1试管外铃：17mm座库：约.4m长度：送16mml。5.2组拨誉：内径（3~%)rm.长约1)mm（见图1)。中华人民共和国国质量监量检验格质总包200205·29批准2002-12-01实施

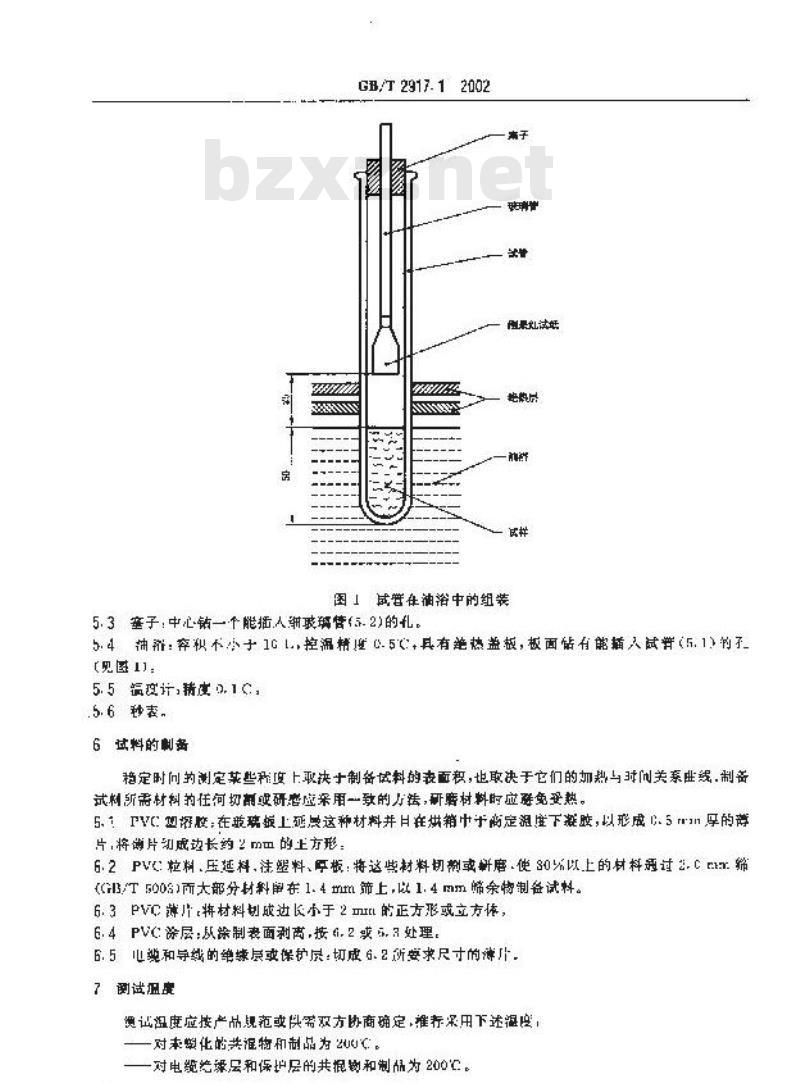

GB/T 2917.12002
酬果法好
先热证
图成管在油浴中的组装
5.3座子：中心钻一个能插,人细最璃替(5.2)的孔。5.4油滑：穿积不小于1G1控漏精理0.5℃，具有跑热益板，板面钻有能插入试普（5.1）的不【见图1]：
5. 5 损变计,精度 0. 1℃;
.5.6秒表.
6试料的制备
稳定时间的测定菜些种上取决十制备试料的表面积，也取决于它们的加热对间关系曲线.制备试料所需材科的任何切副变研磨应案用一致的方法，研磨材料时应避免妥热。5.！PVC双将胶，在费疏板上砸晨这种材料井日在烘箱中于商定祖度下凝胶，以形成).51孕的荐片，将谢片知成边长约2mm的上方形：6.2PVC粒料.压延料注塑料、板：将这紫材料切剃或新磨.使30%以.上的材料通过2.Cr.筛((rl3/T500s)而大部分材料单在1.4mm筛上以1.4mm筛余物制备试料。6.3PV薄片将材料划成边长小于2I的正方形或立方依，6.4PVC涤层：成涂制表面刹离，按6i.2或5.3处理，6.5电缆和导绒的绝或保护层：切成6.2所要求尺寸的薄，倒试温度
烫试温度应按产品规范或需双方协商确定，推券采用下述温度，对末塑化的共混物和制品为2UC
对电缆培漆层和保护层的共根钩和制品为200℃。GR/T 2917: 1—2002
对其他整化其概物和带品为180化，8测试步图
THKAoNKAa
8.1将第6单制备的试料放人试管（5.1)中，高度约50mm，轻微指动，不应使试料装得过实或帖在试墅上。
8.2将试缺卷起或折叠播人细皱璃管《5.2)中，待组玻璃管插入率下中，用密子密住试替·关谢节收境管在墨子中的位置以使试策的能部更试料表而25m。8.3将准备好的试官总入已达测试温度的油裕中至试律表面同高展（见图1)开始计时。8.4当试管中的障果红试抵出现境明显的由红变监标志时，停止计时。当使用菩通试纸时，最后点对应顾示H-，停止时。
8.5与荒些定剂用于PVC组合物时，额色变化极慢并且.不显非带的期靠，在这情况下使用刚果红试纸时,记孕对虚最勃山红变紫的时叫和后来究全由紫变蓝的时间。9结果的最示
以平行意实接分计的结果的算术平均值为稳定时。当单个值与更均使的相对偏差大于1心为时，其续果应放弃并重新测定.
10精密
主丁缺少实验望的数批，所以未确定精审度，11试验报告
试验报告应也措如下内咨，
a）使用本国家标准。
b)PV心产品样品的性质.形变名称）制选厂、最样处和样品粉碎的翟度。！）测试源度。
）稳定时向（mir）,确车半分（包括单个值和停术乎均值）。\）在试纸变色缓慢的情说下，8.5中的网项记录时间（网样包括单个值和算术平均值）8）测试月期。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
