中华人民共和国航空工业标准
安装钢丝螺套用内螺纹
HB5515-96
代替HB5515-80
1主题内容与适用范围
本标准规定了安装钢丝螺套用内螺纹尺寸系列及精度等级。本标准适用于HB5513、HB5514普通型钢丝螺套和HB5516普通型钢丝螺套技术条件标准。
2螺纹

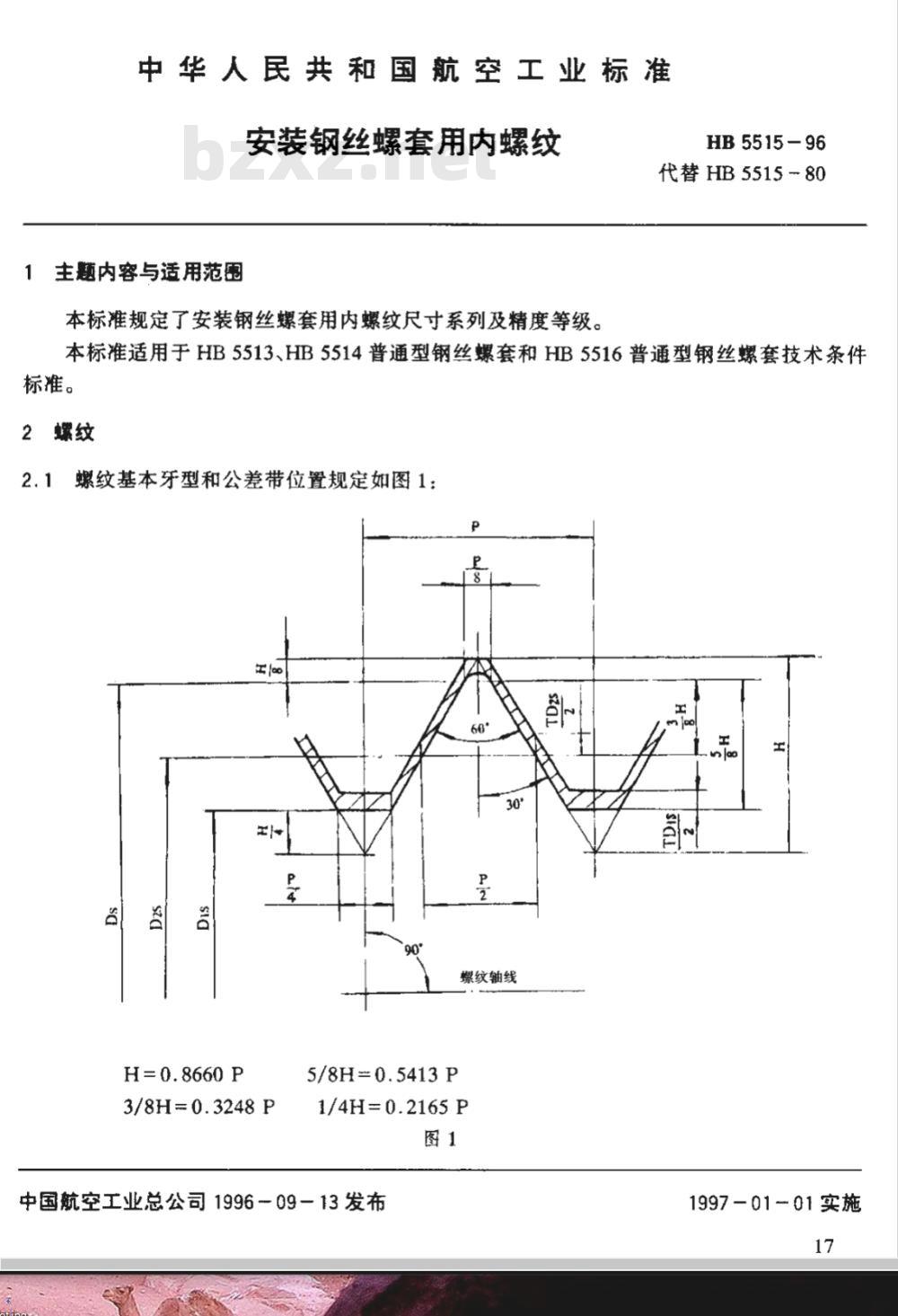

螺纹基本牙型和公差带位置规定如图1：2.1
H= 0.8660 P
3/8H=0.3248 P
5/8H=0.5413P
螺纹轴线
1/4H=0.2165P
中国航空工业总公司1996-09－13发布H
1997-01-01实施
2.2螺纹标记示例如下：
HB5515-96
用字母“SM\及“公称直径×螺距一公差带”表示标记示例：
_6_×_1 5H
表示安装钢丝螺套后形成的
内螺纹公差带为5H
表示内螺纹螺距为1mmWww.bzxZ.net
表示内螺纹公称直径为6mm
表示安装钢丝螺套用内螺纹

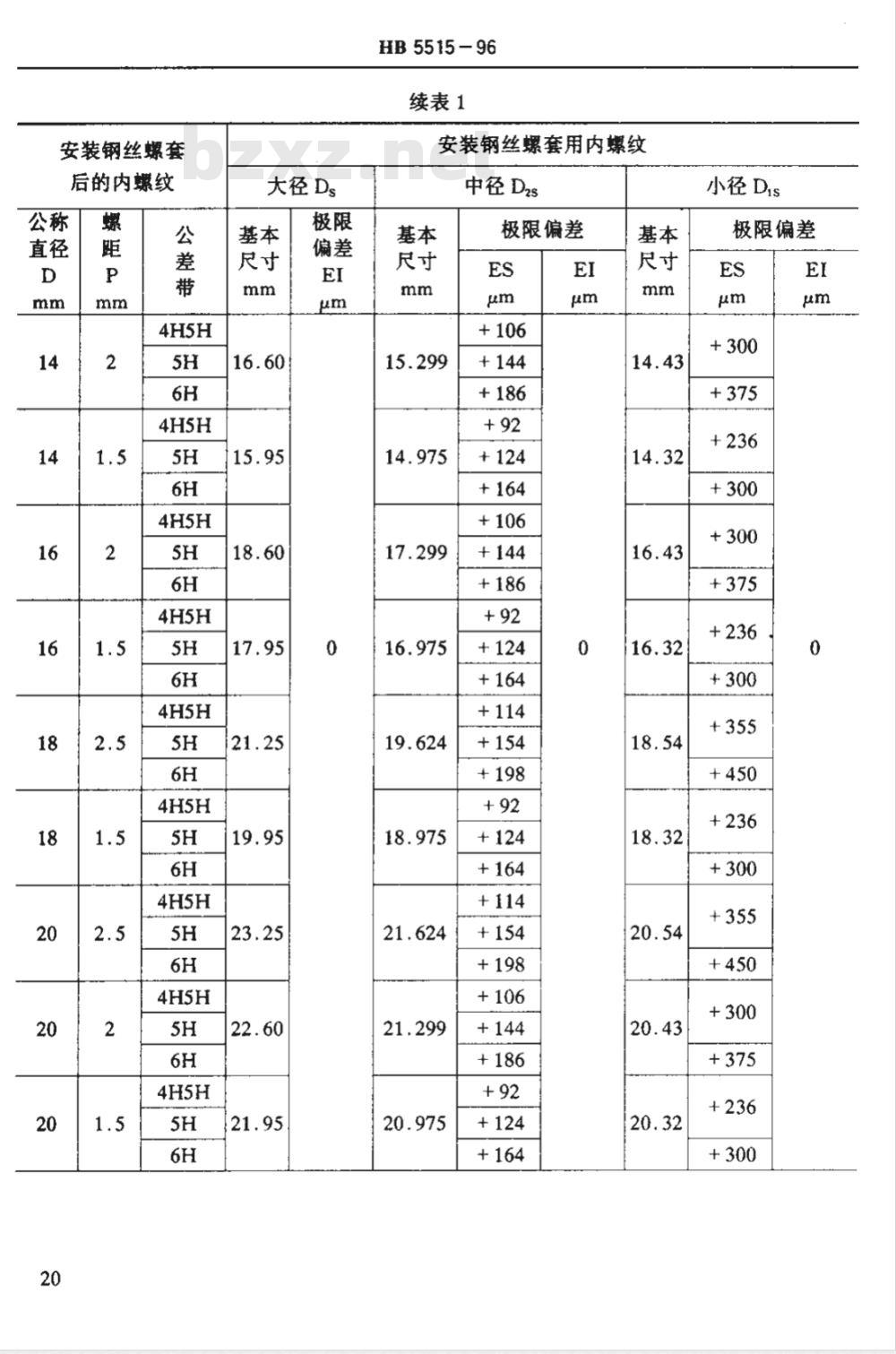

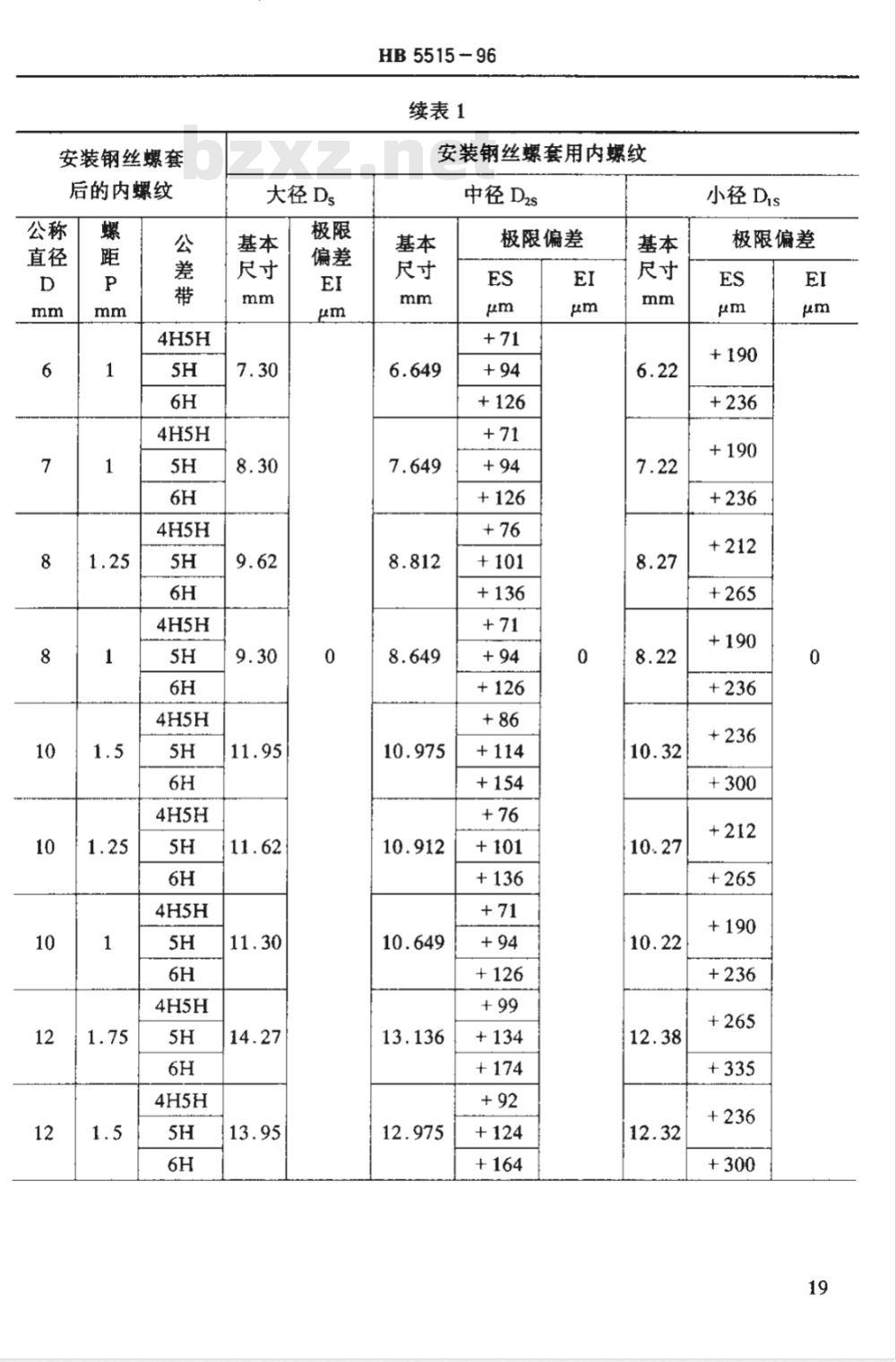

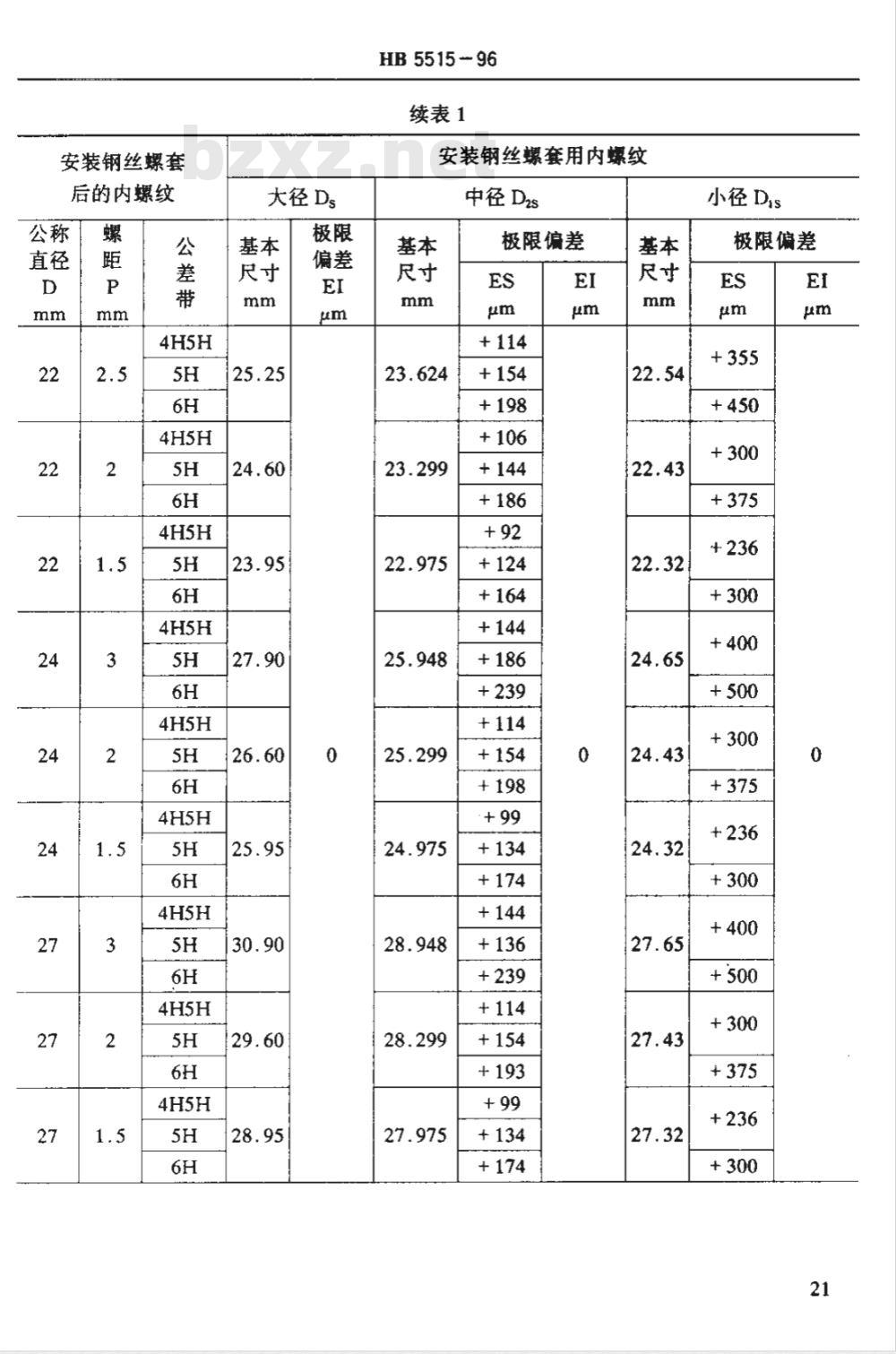

螺纹基本牙型尺寸和极限偏差按表1规定：2.35
安装钢丝螺套
后的内螺纹
大径 Ds
安装钢丝螺套用内螺纹
中径 Dzs
极限偏差
小径 Dis
极限偏差
安装钢丝螺套
后的内螺纹
大径 Ds
HB 5515-96
续表1
安装钢丝螺套用内螺纹
中径D2s
极限偏差
小径 Dis
极限偏差
安装钢丝螺套
后的内螺纹
大径 Ds
HB5515-96
续表1
安装钢丝螺套用内螺纹
中径 Dzs
极限偏差
小径 Dis
极限偏差
安装钢丝螺套
后的内螺纹
大径 Ds
HB 5515-96
续表1
安装钢丝螺套用内螺纹
中径 D2s
极限偏差
小径Dis
极限偏差
安装钢丝螺套
后的内螺纹
大径 Ds
HB5515-96
续表1
安装钢丝螺套用内螺纹
中径Dzs
极限偏差
小径 Dis
极限偏差
安装钢丝螺套
后的内螺纹
大径 Ds
HB 5515-96
续表1
安装钢丝螺套用内螺纹
中径 D2s
极限偏差
小径Dis
极限偏差
螺纹各直径的极限偏差是从螺纹基本牙型线起，按垂直于螺纹轴心线方向计算。螺纹大径上偏差不规定，由螺纹工具保证。2.5
螺纹中径的下偏差包括中径本身的尺寸偏差和螺距、牙型半角误差的中径补偿值，上偏2.6
差为中径本身的偏差。用界限塞规检查保证。螺纹侧表面粗糙度为
