【航空工业行业标准(HB)】 金属镀覆和化学覆盖工艺用水水质规范

中华人民共和国航空航天工业部航空工业标准
HB5472—91
金属镀覆和化学覆盖工艺
用水水质规范
1991-06-18发布
中华人民共和国航空航天工业部1991—07—01实施
中华人民共和国航
金属镀覆和化学覆盖工艺
用水水质规范

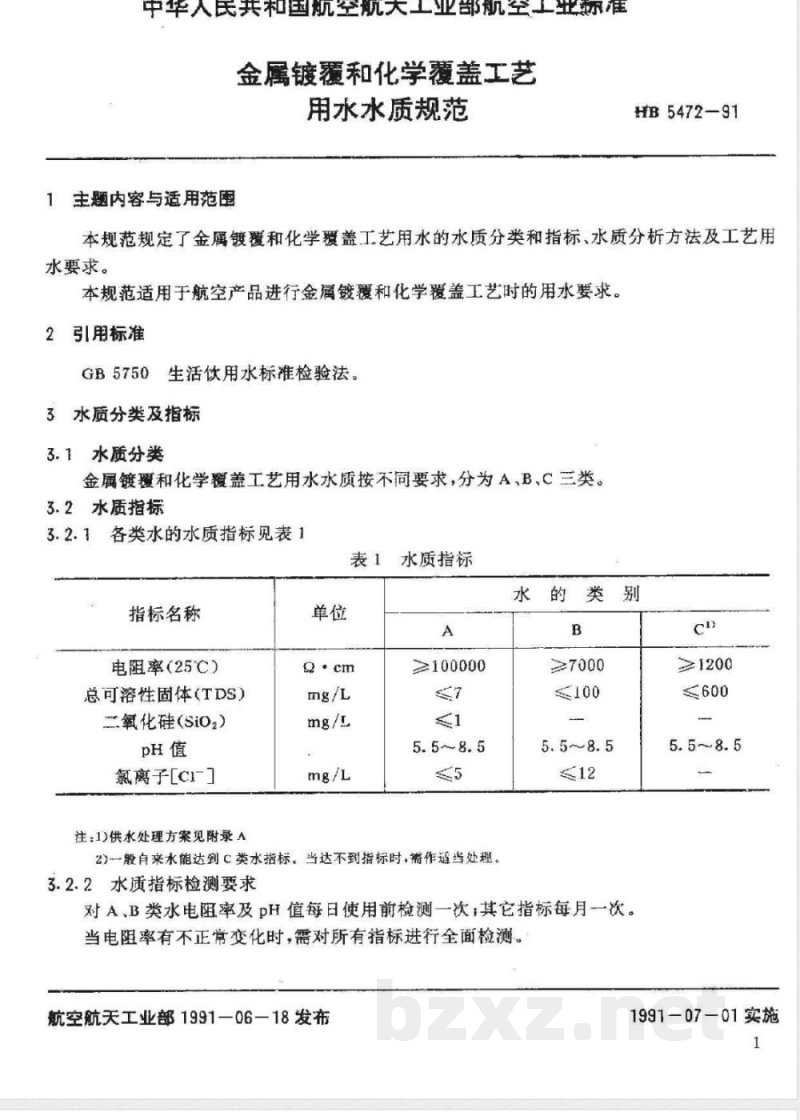

1主题内容与适用范围
HB5472-91
本规范规定了金属镀覆和化学覆盖工艺用水的水质分类和指标、水质分析方法及工艺用水要求。
本规范适用于航空产品进行金属镀覆和化学覆盖工艺时的用水要求。2引用标准
GB5750生活饮用水标准检验法，3水质分类及指标
3.1水质分类
金属镀覆和化学覆盖工艺用水水质按不同要求，分为A，B，C三类。3.2水质指标
3.2.1各类水的水质指标见表1
表1水质指标
指标名称
电阻率（25℃）
总可溶性固体（TDS)
二氧化硅（Sio,)
氯离子[CI-］
注：1)供水处理方案见附录A
100000
2）一般自来水能达到C类水指标。当达不到指标时，带作适当处理。3.2.2水质指标检测要求
水的类别
≥7000
对A、B类水电阻率及pH值每日使用前检测一次，其它指标每月一次。当电阻率有不正常变化时，需对所有指标进行全面检测。航空航天工业部1991一06-18发布c
≥1200
1991—07—01实施

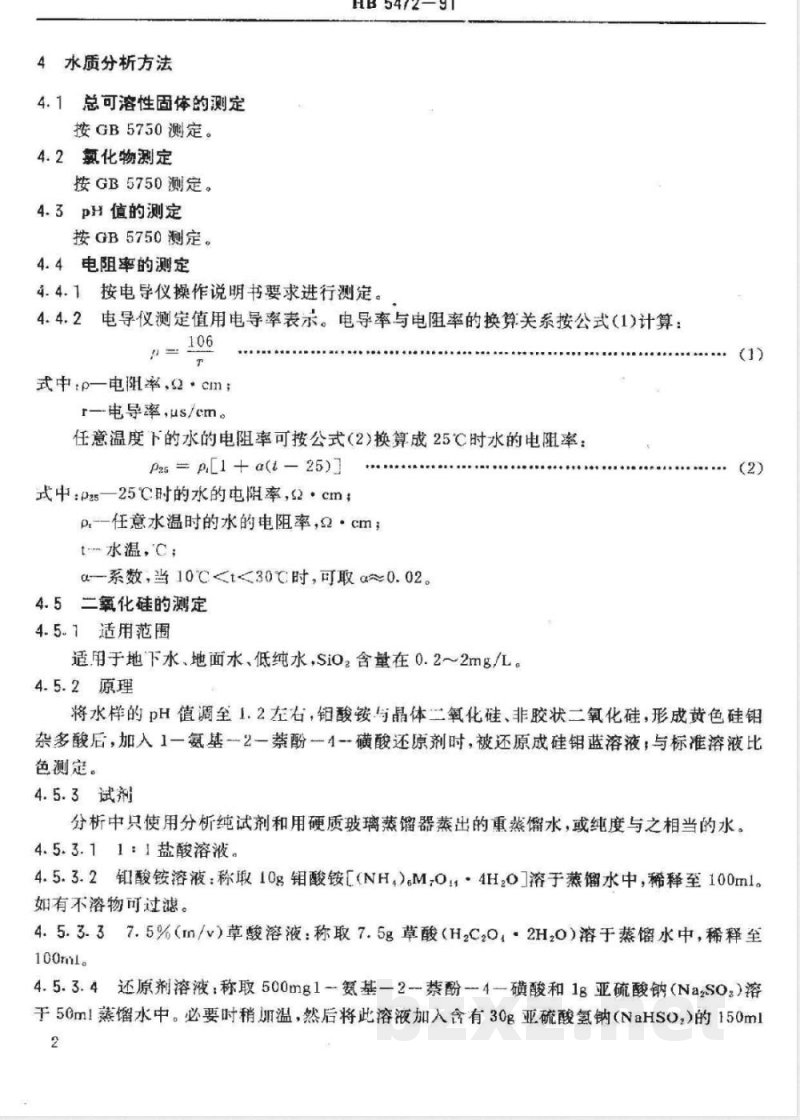

4水质分析方法
4.1总可溶性固体的测定
按GB5750测定。
4.2氯化物测定
按GB5750测定。
4.3PH值的测定
按GB5750测定。
4.4.电阻率的测定
HB5472-91
按电导仪操作说明书要求进行测定。4.4.1
4.4.2电导仪测定值用电导率表示。电导率与电阻率的换算关系按公式（1)计算：106
式中.p一电阻率，cm
r-电导率，us/cm
任意温度下的水的电阻率可按公式（2)换算成25℃时水的电阻率：P2=p1+a(t-25)
式中：p5一25℃时的水的电率，，cm；p-任意水温时的水的电阻率，·cm；t水温，C
α一系数，当10℃t30℃时，可取0.024.5二氧化硅的测定
4.5.1适用范围
适用于地下水、地面水、低纯水,SiO2含量在0.2～2mg/L。4.5.2原理
（2）
将水样的DH值调至1.2左右，钳酸铵与晶体二氧化硅、非胶状二氧化硅，形成黄色硅钼杂多酸后，加人1一氨基一2一萘酚4-磺酸还原剂时，被还原成硅钼蓝溶液，与标准溶液比色测定。
4.5.3试剂
分析中只使用分析纯试剂和用硬质玻璃蒸馏器蒸出的重燕馏水，或纯度与之相当的水。4.5.3.11：1盐酸溶液。
4.5.3.2铅酸铵溶液：称取10g钼酸铵L（NH，）M，O4H.0溶于蒸馏水中，稀释至100ml。如有不溶物可过滤。
4.5.3.37.5%（m/v）草酸溶液：称取7.5g草酸（HC,02H20）溶于蒸馏水中，稀释至100ml。
4.5.3.4还原剂溶液：称取500mg1~氨基一2-禁酚-4-磺酸和1g亚硫酸钠（NazS0.）溶干50m1蒸馏水中。必要时稍加温，然后将此溶液加入含有30g亚硫酸氢钠（NaHSO，）的150ml2

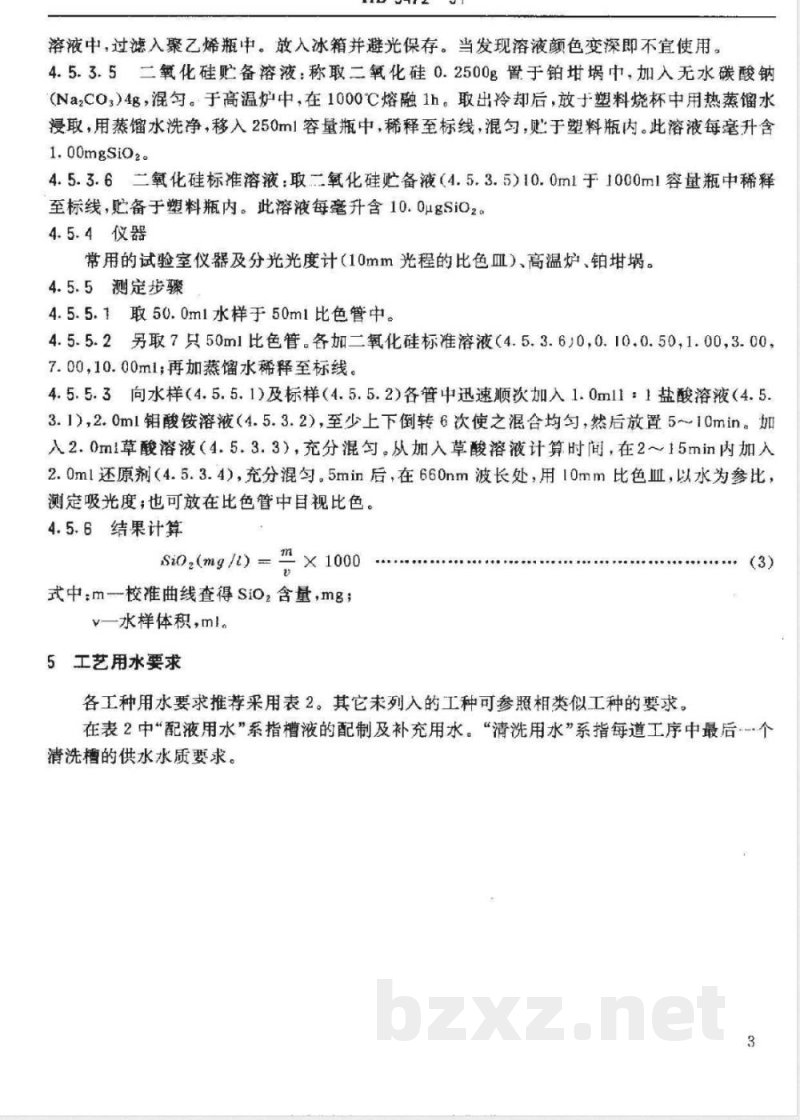

溶液中，过滤入聚乙烯瓶中。放入冰箱并避光保存。当发现溶液颜色变深即不宜使用。4.5.3.5二氧化硅贮备溶液：称取二氧化硅0.2500g置于铂埚中，加入无水碳酸钠（Na2C03）4g，混匀。于高温炉中，在1000℃熔融1h。取出冷却后，放于塑料烧杯中用热蒸馏水浸取，用蒸馅水洗净，移入250ml容量瓶中，稀释至标线，混匀，贴于塑料瓶内。此溶液每毫升含1.00mgSi020
4.5.3.6二氧化硅标准溶液：取二氧化硅贮备液（4.5，3.5）10.0ml于1000ml容量瓶中稀释至标线，贮备于塑料瓶内。此溶液每毫升含10.0ugSiO2。4.5.4仪器
常用的试验室仪器及分光光度计（10mm光程的比色Ⅲ）、高温炉、铂地娲。4.5.5测定步骤
4.5.5.1取50.0ml水样于50ml比色管中。4.5.5.2另取7只50m1比色管。各加二氧化硅标准溶液（4.5.3.6）0，0.10.0.50，1.00，3.00，7.00，10.00ml：再加蒸馏水稀释至标线。4.5.5.3向水样（4.5.5.1）及标样（4.5.5.2）各管中迅速顺次加人1.0ml1：1盐酸溶液（4.5.3.1），2.0ml钼酸铵溶液（4.5.3.2），至少上下倒转6次使之混合均勺，然后放置5~10min加人2.0ml草酸溶液（4.5.3.3），充分混匀。从加入草酸溶液计算时间，在2~15min内加入2.0ml还原剂（4.5.3.4），充分混匀。5mi后，在660nm波长处，用10mm比色Ⅲ，以水为参比，测定吸光度；也可放在比色管中目视比色。4.5.6结果计算
si02(mg/)=m×1000
式中：m校准曲线查得Sio，含量，mg；v一水样体积，ml。
5工艺用水要求
各工种用水要求推荐采用表2。其它未列入的工种可参照相类似工种的要求。（3）下载标准就来标准下载网
在表2中“配液用水”系指槽液的配制及补充用水。“清洗用水”系指每道工序中最后个清洗槽的供水水质要求。
镀镉钛
镀黄铜
镀青铜
化学镀镍
镀黑镍
镀黑铬
镀层类
镀金及金合金
印制电路极电镀
镀铅锡
化学覆盖层类
铝合金硫酸阳极氧化
铝合金铬酸阳极氧化
铝合金磷酸阳极氧化
铝合金硬质阳极氧化
铝合金瓷质阳极氧化
铝合金草酸阳极氧化
铝合金化学氧化
钛合金阳极氧化
钛合金磷化
镁合金阳极氧化
镁合金化学氧化
钢件磷化
钢件化学氧化（发蓝）
铜钝化
铜化学氧化
不锈钢钝化
钢件钝化

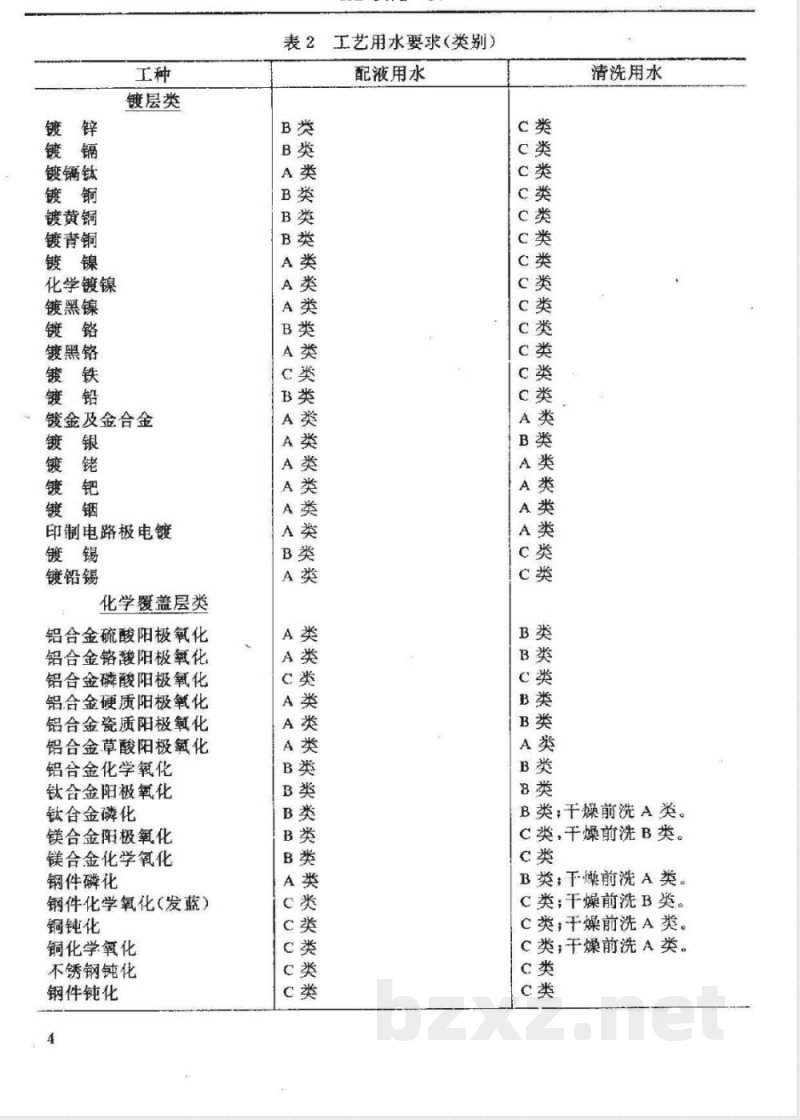

表2工艺用水要求（类别）
配液用水
清洗用水
B类，干燥前洗A类。
C类，干燥前洗B类
B类：干燥前洗A类。
C类：干燥前洗B类。
C类，干燥前洗A类。
C类，干燥前洗A类。
表面准备类
黑色金属除油、脱氧等
不锈钢除油、脱氧等
铜及铜合金除油、脱氧等
铝合金除油、脱氧等
铝件焊前清洗
钛及钛合金除油、脱氧等
化铣、抛光类
不锈钢化学铣切
钢化学铣切
铝合金化学铣切
钛合金化学铣切
光化学下料、铣切和刻型
不锈钢电抛光
钢电抛光
铜件电抛光
铝件电抛光
铝件化学抛光
不锈钢化学抛光
HB5472-91
续表2
配液用水
配脱氧液B类其它C类。
配酸洗液B类，其它C类，
配氟化氢钠液A类：其它B
清洗用水
C类·脱氧后清洗B类。
C类：酸洗后清洗B类。
B类：当下道工序大于288C
进行加热或焊接时A类。
C类，干燥前洗A类。
B类：钛合金清洗A类。
A1A类水处理方案
HE547291
附录A
供水处理方案
(参考件）
A1.1当自来水含盐量小于600mg/L，HCO，大于70mg/L时，可选用如下方案：a.自来水→弱酸性与强酸性阳离了交换树脂双层床→脱气塔→弱碱性与强碱性阴离子交换树脂双层床→精处理氧离子交换树脂一A类水。b.自来水一→强酸性阳离子交换树脂→脱气塔→强碱性阴离子交换树脂一精处理氢离子交换树脂一→A类水。
.自来水一强酸性阳离了交换树脂一→脱气塔强碱性阴离子交换树脂→强酸性与强碱性树脂混合床-A类水。
d。自来水→强酸性阳离子交换树脂→弱碱性阴离子交换树脂一→强酸性阳离子交换树脂一-强碱性阴离子交换树脂→A类水。A1.2当自来水含盐量大于600mg/L时，可选用如下方案：自来水一电渗析器→强酸性与强碱性离子交换树脂混合床（或强酸性阳离子交换树脂一）强碱性阴离子交换树脂复床)-→A类水。A2B类水处理方案
8自来水→弱酸性与强酸性阳离子交换树脂双层床一脱气塔一→弱碱性与强碱性阴离了交换树脂双层床→B类水。
b．自来水→电渗析器一B类水。C.自来水→强酸性阳离子交换树脂-弱碱性阴离子交换树脂→B类水。A3C类水处理方案
当自来水含盐量大于600mg/L，且HCO：含量占原水含盐量40%以上时，可选用下方案
a.自来水→氢型强酸性阳离子交换树脂→脱气塔钠型强酸性阳离子交换树脂一C类水。b.自来水一电渗析器→C类水。
附加说明：
本规范由航空航天工业部提出。6541
本规范由航空航天工业部第六研究所归口。本规范由中国航空工业规划设计研究院负责起草。本规范主要起草人：王浩林、万兴荣、王政
