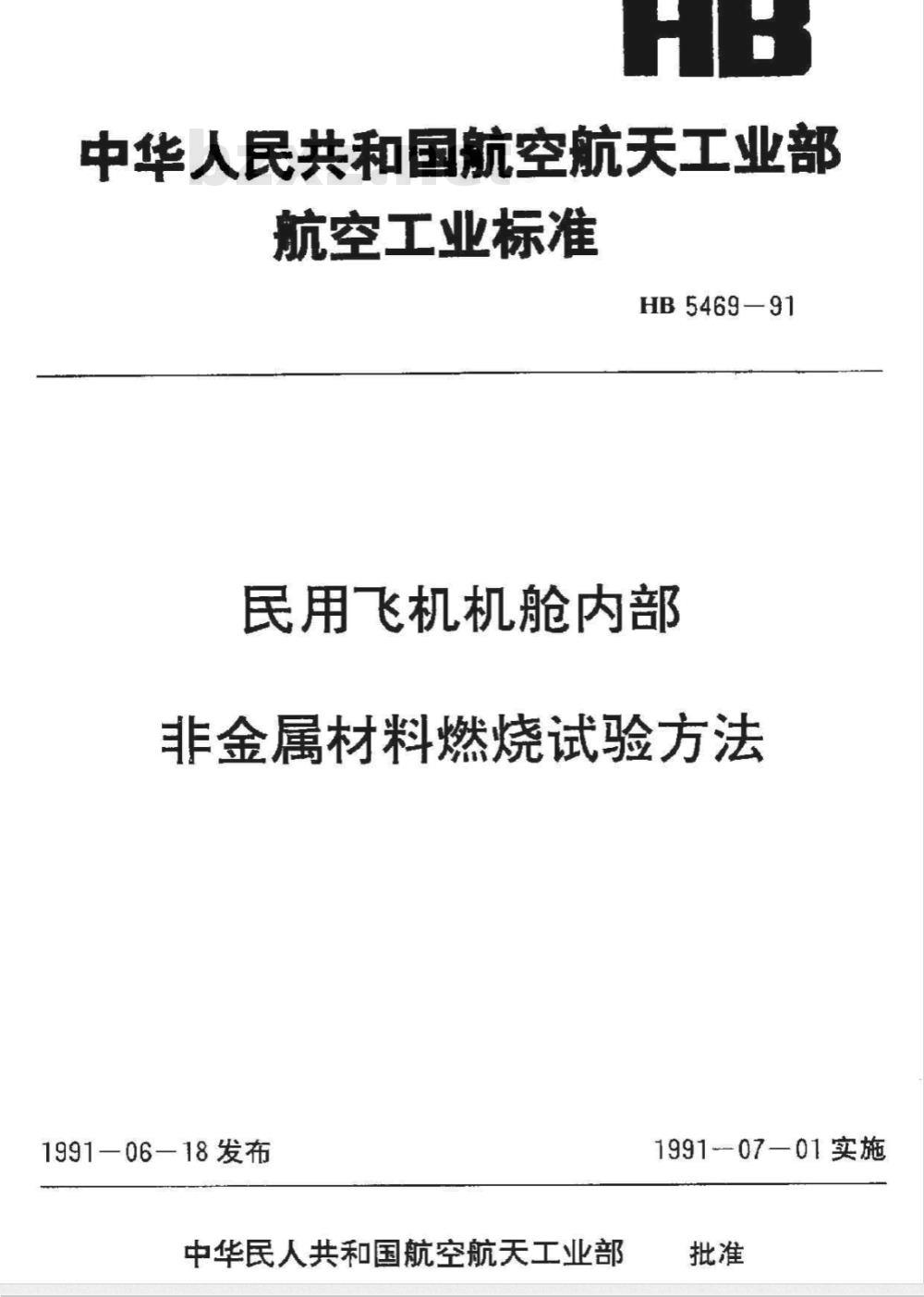

HB5469-91
民用飞机机舱内部
非金属材料燃烧试验方法
1991—06-18发布
中华民人共和国航空航天工业部199107—01实施
十华大庆开和国机
业部航空工业标
民用飞机机舱内部
HB 5469-91
代替HB587.5—85
非金属材料燃烧试验方法

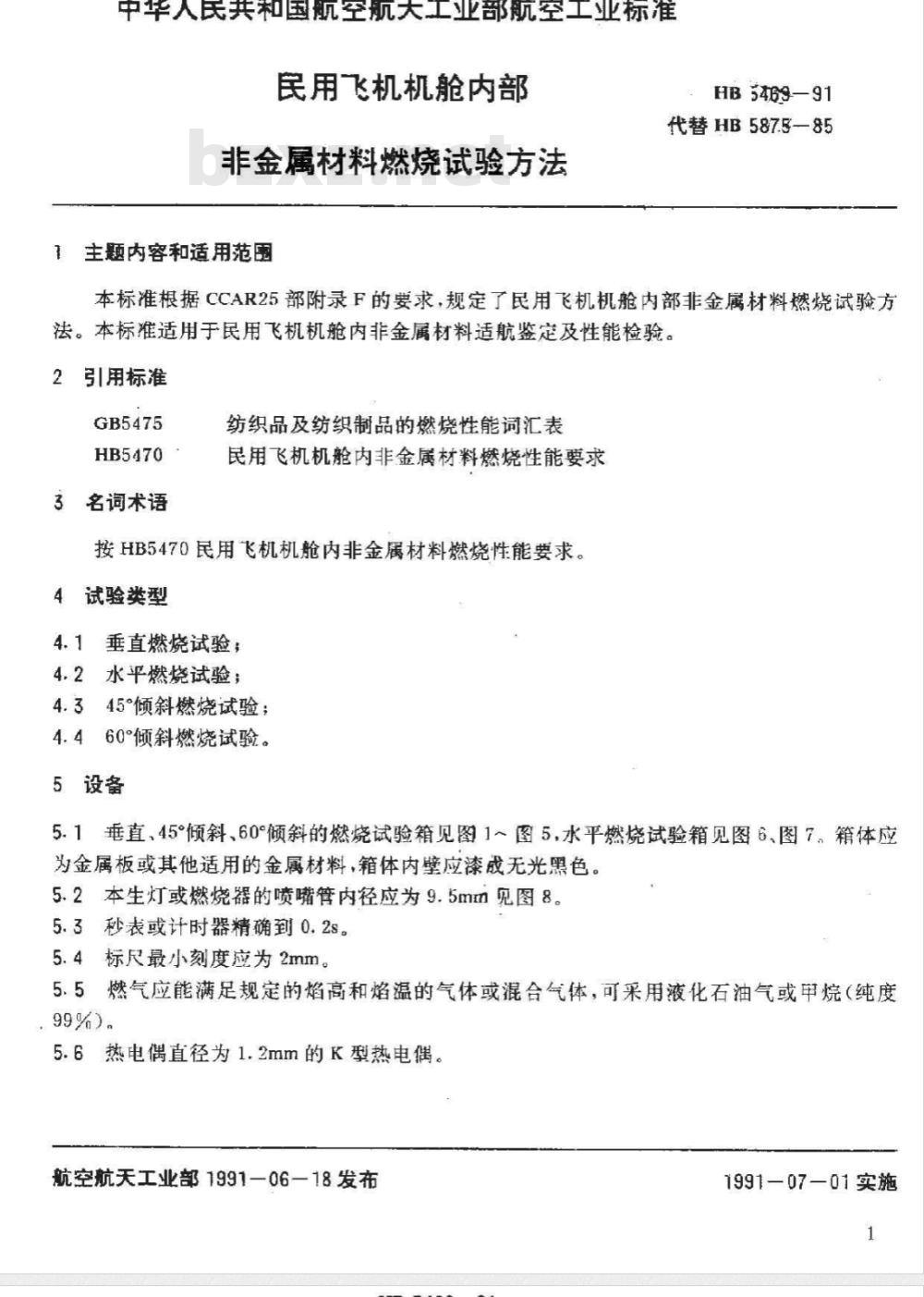

主题内容和适用范
本标准根据CCAR25部附录F的要求，规定了民用飞机机舱内部非金属材料燃烧试验方法。本标准适用于民用飞机机舱内非金属材料适航鉴定及性能检验。2引用标准
GB5475
HB5470
3名词术语
纺织品及纺织制品的燃烧性能词汇表民用飞机机舱内非金属材料燃烧性能要求按HB5470民用飞机机舱内非金属材料燃烧性能要求。试验类型
垂直燃烧试验：
4.2水平燃烧试验；
45°倾斜燃烧试验；
60°倾斜燃烧试验。
5设备
5.1毛直，45°倾斜、60°倾斜的燃烧试验箱见图1~图5，水平燃烧试验箱见图6、图7，箱体应为金属板或其他适用的金属材料，箱体内壁应漆成无光黑色。5.2本生灯或燃烧器的喷嘴管内径应为9.5mm见图8。5.3秒表或计时器精确到0.2s。
5.4标尺最小刻度应为2mm。
5.5燃气应能满足规定的焰高和焰温的气体或混合气体，可采用液化石油气或甲烷（纯度99%）。
5.6热电偶直径为1.2mm的K型热电偶。航空航天工业部1991-06-18发布199107—01实施

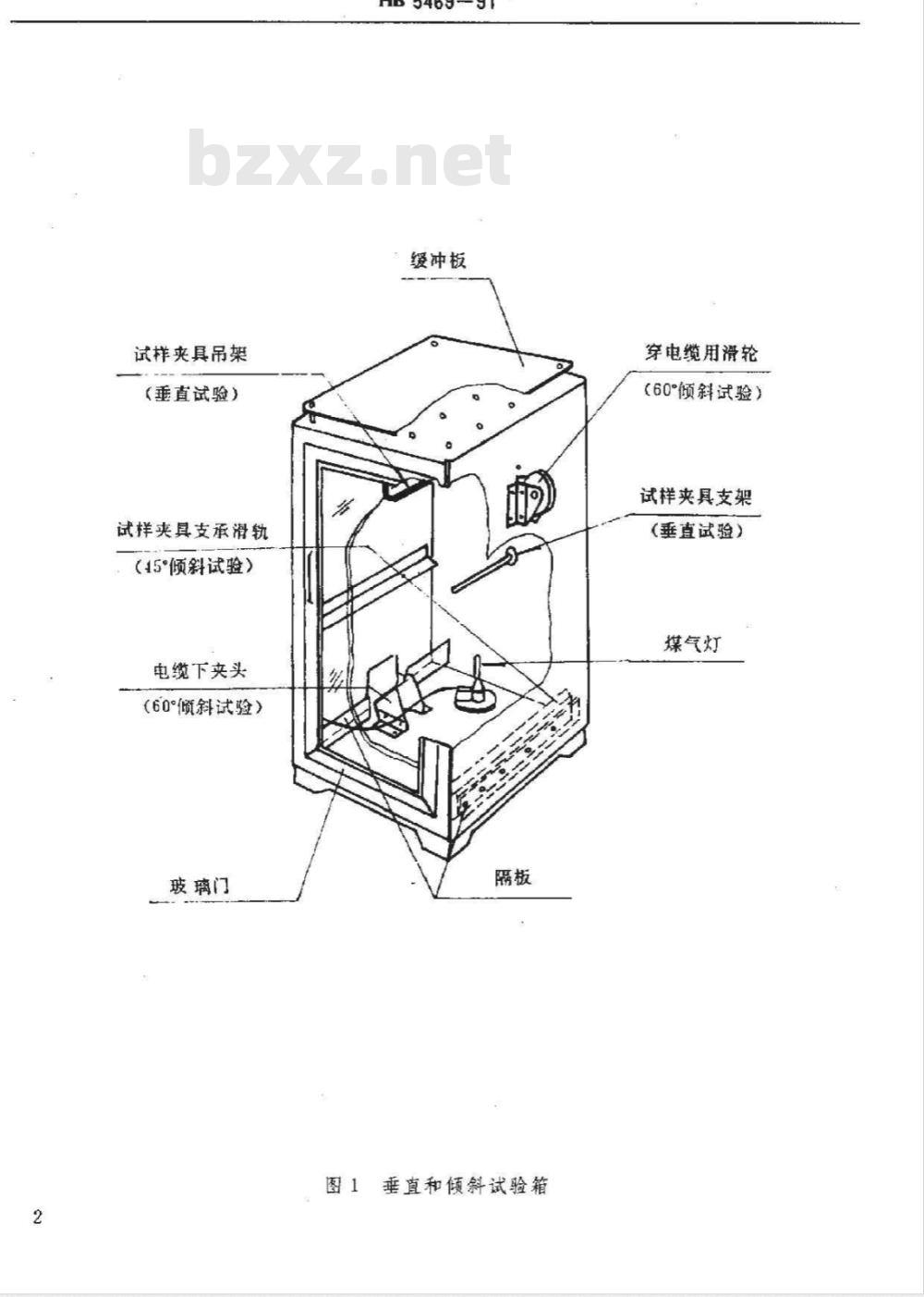

试样夹具吊架
（垂直试验）
试样夹具支承滑轨
（45°倾斜试验）
电缆下夹头
（60°倾斜试验）
玻璃门
HB5469--91
缓冲板
垂直和倾斜试验箱
穿电缆用滑轮
（60°倾斜试验）
试样夹具支架
（垂直试验）
煤气灯

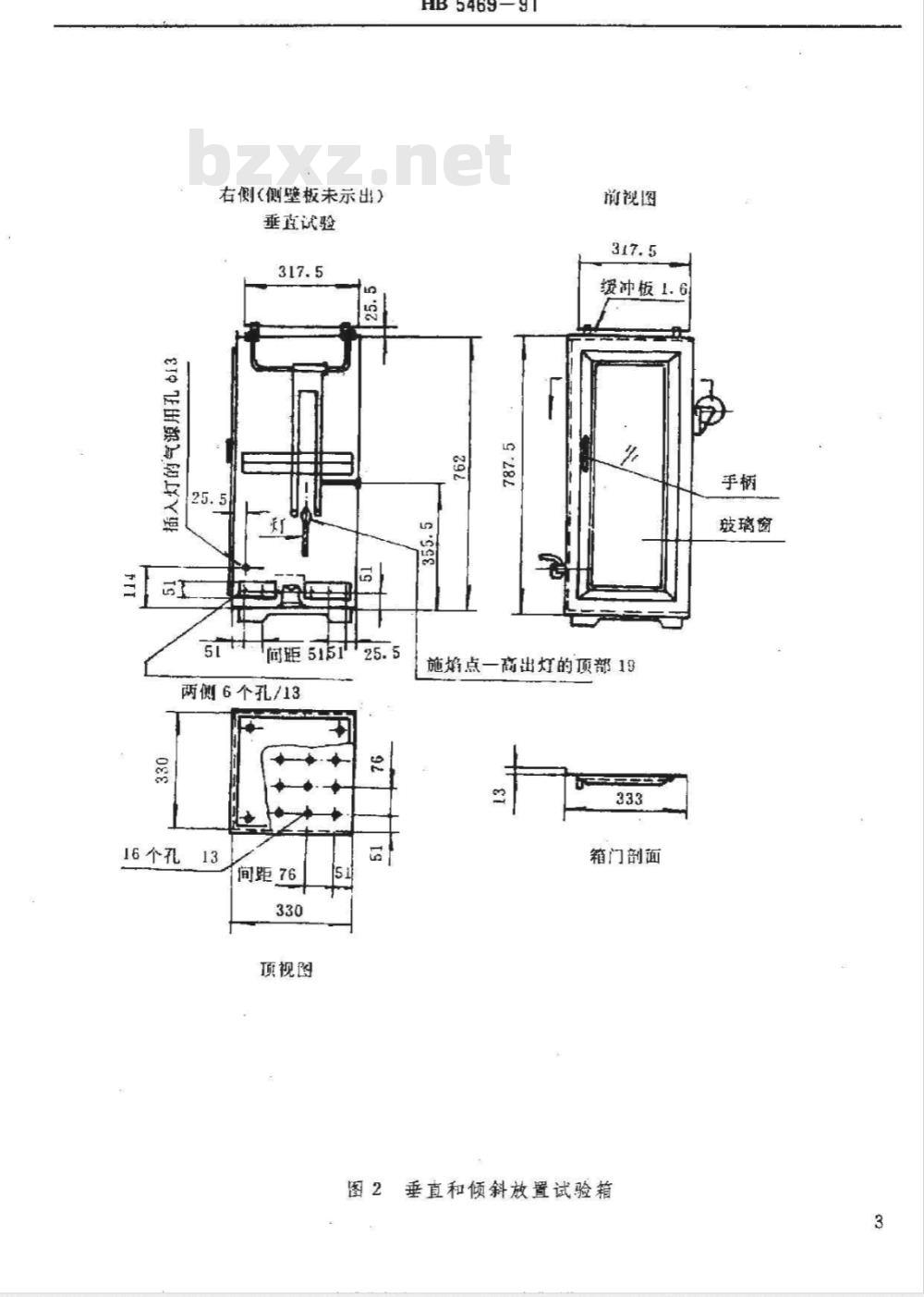

右侧(侧壁板未示出)
垂直试验
阿距515
两侧6个孔/13
16个孔
简距76
项视图
HB5469-91
前视图
绶冲板1.6
施焰点一高出灯的顶部19
箱门剖面
垂直和倾斜放置试验箱

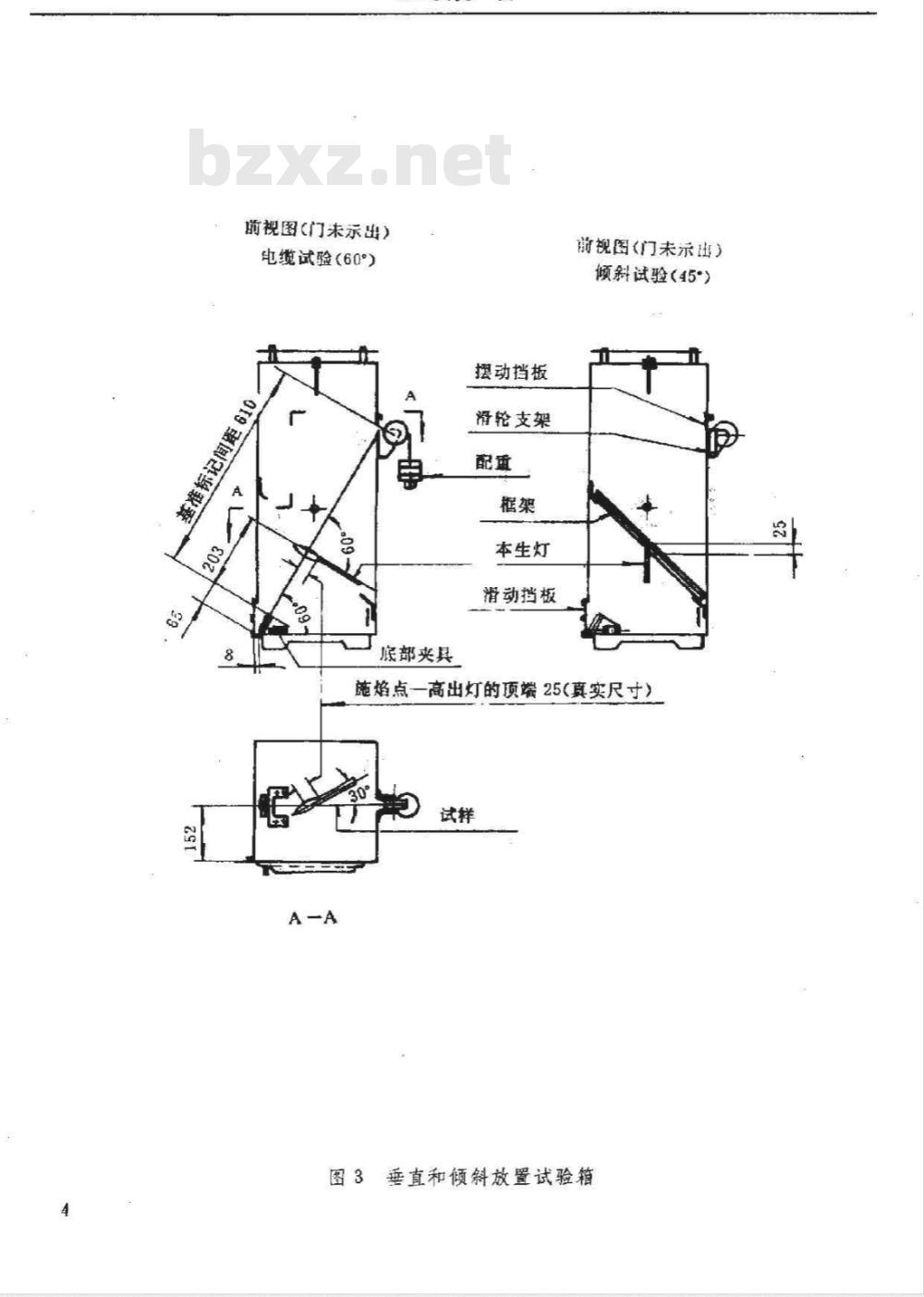

玻璃窗
前视图(门未示出）
电缆试验（60°）
底部夹具
摆动挡板
滑轮支架
本生灯
滑动挡板
前视图(门未示出）
倾斜试验（45）
施焰点一高出灯的顶端25（真实尺寸）试群
图3垂直和倾斜放置试验箱
可调环套，
试样夹具吊架
两端25.4长螺纹
固定螺钉
试验夹具支架
25.4长螺纹
15倾斜试验试样夹框
垂直试验附件
试祥夹具
与下框成一体的两根定位销
图4试验箱附件
试箱上部
HB5469-97
摆动挡板摆动角
滑轮支架
试箱下部
电缆下夹具
电缆夹通路口
图5试验箱附件
FI视图
F2视图
电缆入口
滑轮挡板横移方向
水平试验
玻璃窗
施焰点高出灯的顶部19
纵向剖面
图6水平放置试验箱
玻璃窗，
水平支承
试样夹具
(见图7)
本生灯
玻璃窗
试样位置
水平支承
横向剖面
HB5469-9
与下框成一体的两根
定位销(M)
1ID5465
标记线(N）
活动档条厚0.5（26GA）
试样夹具
图7水平放置试验箱
6试样
6.1取梯
尖头距灯顶部的高度
热电偶位量
基准线
垂直、水平，45试验
图8煤气灯和指示棒
60°试验
6.1.1试样应从装机用的成品件或从制成该部件的材料上切取，但成品件（如夹层板）不应分开进行试验。
6.1.2织物的经纬两个方向均应进行试验，使试样的较长尺寸平行于织物的经向或纬间。任意两个纬向试样不应有同一的纬线，任意两个经向试样不应有同一的经线。6.2试样尺寸
垂直燃烧试验试样应为368mm×76mm；6.2.1
6.2.2水平燃烧试验试样应为356mm×102mm；6.2.345°倾斜燃烧试验试样应为318mm×375mm；6.2.460倾斜燃烧试样应为914mm。试样厚度应不大于飞机上所使用部位的最小厚度，但下述情况例外6.2.5
HB5469-91
厚泡沫塑料零件厚度应为13mm（如椅垫）；a
当试样较小时，其厚度应不大于3mm；电缆电线绝缘层试样规格应和飞机上所使用的实际规格相同。c.
6.2.6供货材料小于试样尺寸要求时，取全尺寸试验。6.3试样数量
每种材料试样数量应不少于3个，有疑问时应不少于5个。7试验要求
7.1试样处理
试验前，试样必须在21土3C和45%～55%的相对湿度环境下放置24小时以上，试验时，每次只能从处理环境中取一个试样并立即进行试验。7.2试样夹持
7.2.1垂直燃烧试验时，应夹紧试样的两个长边和上边，7.2.2水平燃烧试验时，应夹紧试样的两个长边和远离火焰的一边，7.2.345°倾斜燃烧试验时，应夹紧试样四边7.2.460°倾斜燃烧试验时，试样下端应紧固于刚性夹具中，上端应绕过滑轮或圆杆与配重锤连接，使试样保持张紧状态。
7.3试样外露面积
7.z.1垂直燃烧试验试样外露面积应为51mm×356mm；7.3.2水平燃烧试验试样外露面积应为5imlm×330mm；7.3.345°倾斜燃烧试验试样外露面积应为203mm×203mm。7.3.460°倾斜燃烧试验试伴外露长度610mm。7.4试样边缘应反映装机材料或零件的真实横截面，不应涂有保护层或涂料。7.5火焰要求
7.5.1垂直、水平和45°倾斜燃烧试验时，火焰高度应为38mm，火焰尖端应与指示棒的第二个尖头齐平，灯内焰应呈锥形（见图8），火焰温度应不低于843C。7.5.260°倾斜燃烧试验时，火焰高度应为76mm，焰尖应与指示棒最高尖头齐平，灯内焰应呈锥形（见图8），火焰温度不应低于954℃。7.6特殊形状试样在满足6.1条要求下，不能放入试验箱中试验时，应在类似的条件下进行试验。
7.7每次试验结束应清除箱体内的烟雾沉积物。8试验程序
8.1开启燃气阀，点燃本生灯，调节燃气量，使火焰达到7.5条规定。热电偶应放在火焰中心与灯的指示棒最低尖头齐平，即高出灯口19mm。8.2垂直燃烧试验
8.2.1按7.2.1条规定，将试样安装完毕后试样夹垂直固定在箱内规定的位置上，关上试验10
