【航空工业行业标准(HB)】 降落伞产品型号命名方法

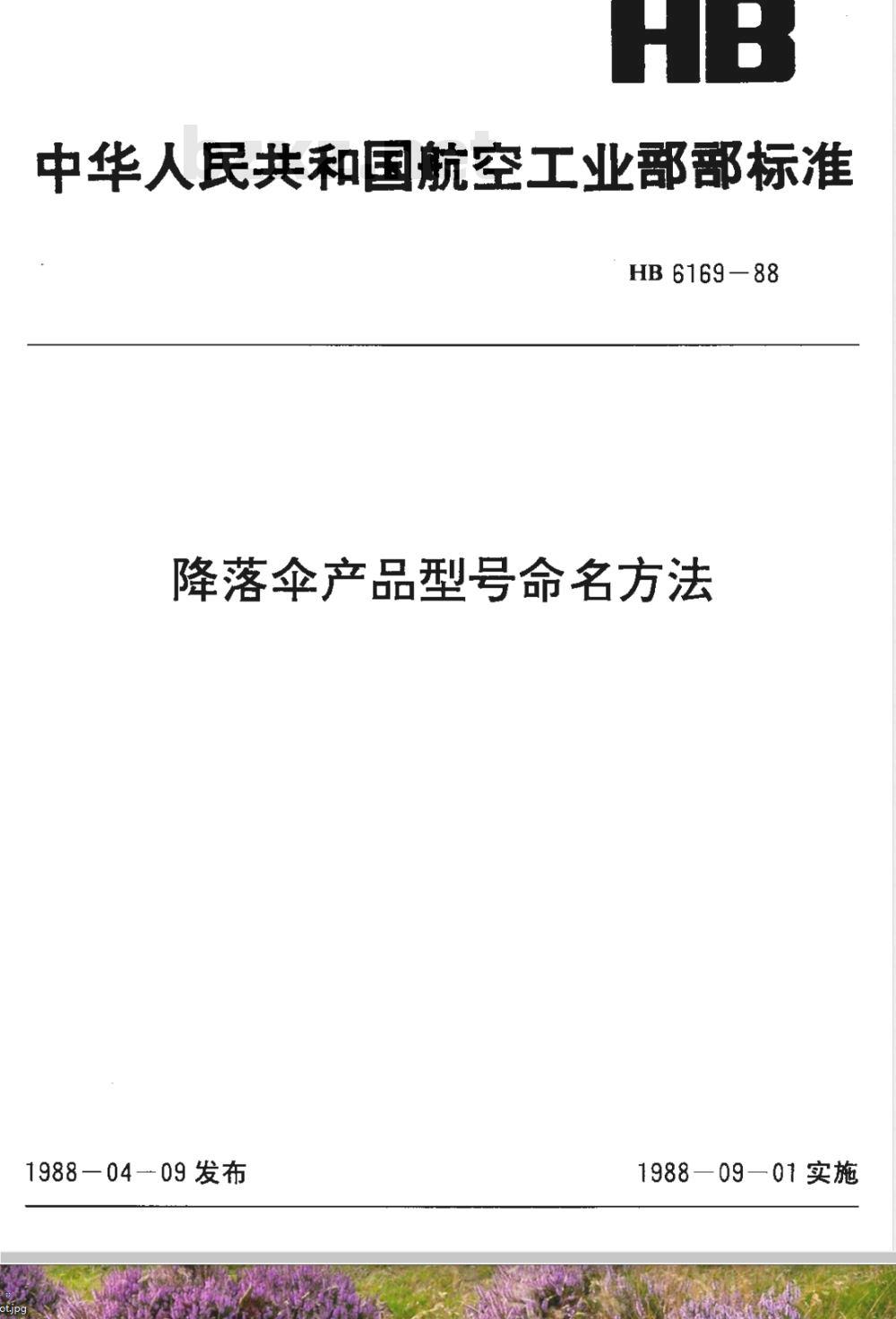

中华人民共和国航空工业部部标准HB6169-88
降落伞产品型号命名方法
1988—04-09发布
1988—09—01实施

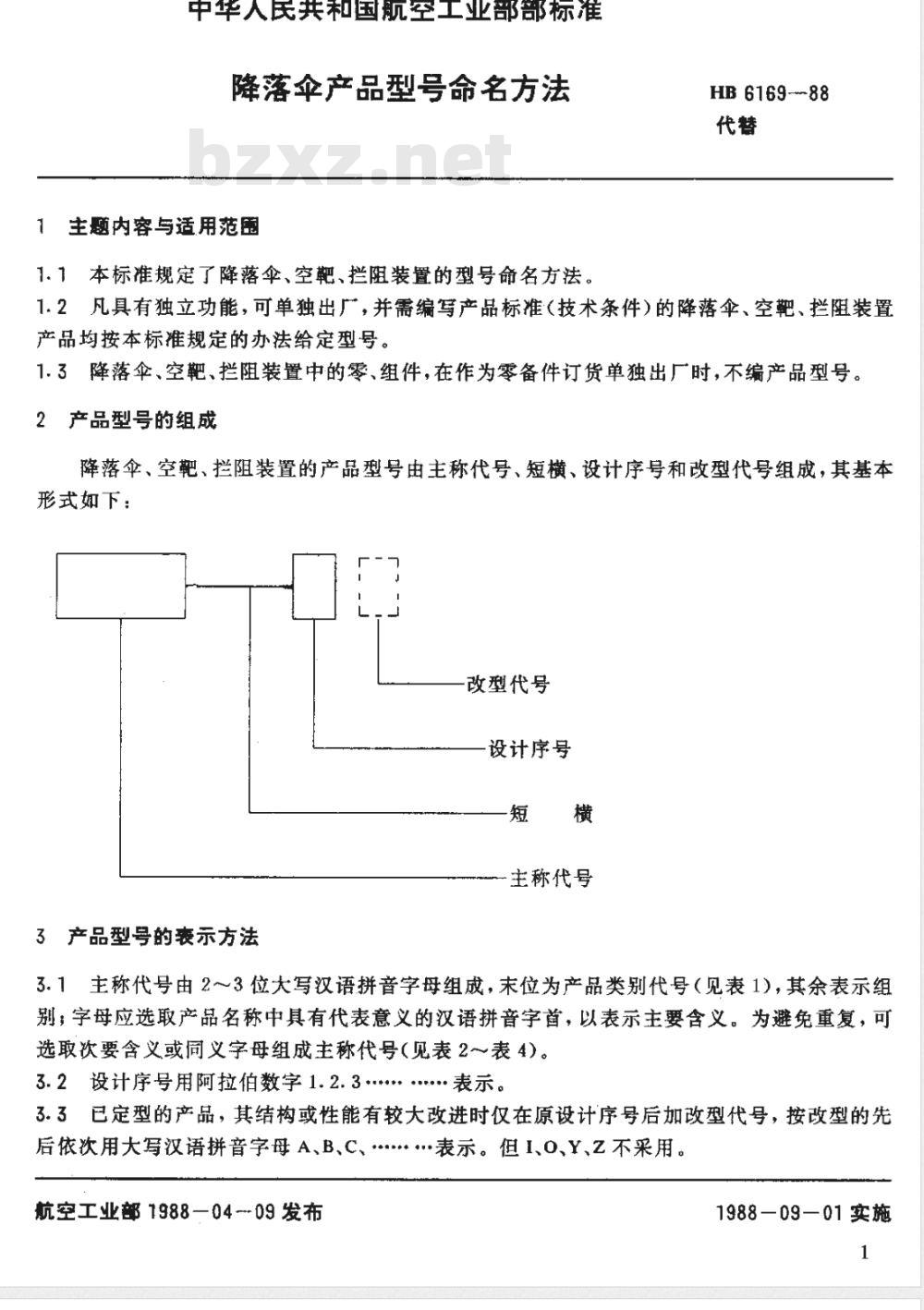

中华人民和国航空工业部部标准降落伞产品型号命名方法wwW.bzxz.Net
1主题内容写适用范胞
1.1本标准规定了降落伞、空靶、拦阻装置的型号命名方法，HB 6169-~88
1.2凡具有独立功能，可单独出广，并需编写产品标准（技术条件）的降落伞、空靶、拦阻装置产品均按本标准规定的办法给定型号。1.3降落伞、空靶、拦阻装置中的零、组件，在作为零备件订货单独出厂时，不编产品型号。2产品型号的组成
降落伞、空靶、拦阻装置的产品型号由主称代号、短横、设计序号和改型代号组成，其基本形式如下：
改型代号
设计序号
主称代号
3产品型号的表示方法
3.1主称代号由2～3位大写汉语拼音字母组成，末位为产品类别代号（见表1），其余表示组别，字母应选取产品名称中具有代表意义的汉语拼音字首，以表示主要含义。为避免重复，可选取次要含义或同义字母组成主称代号（见表2表4）。3.2设计序号用阿拉伯数字1.2.3.表示。3.3已定型的产品，其结构或性能有较大改进时仅在原设计序号后加改型代号，按改型的先后依次用大写汉语拼音字母A、B、C、··…表示。但I、O、Y、Z不采用。航空工业部1988—04-09发布
1988—09—01实施
HB6169-88

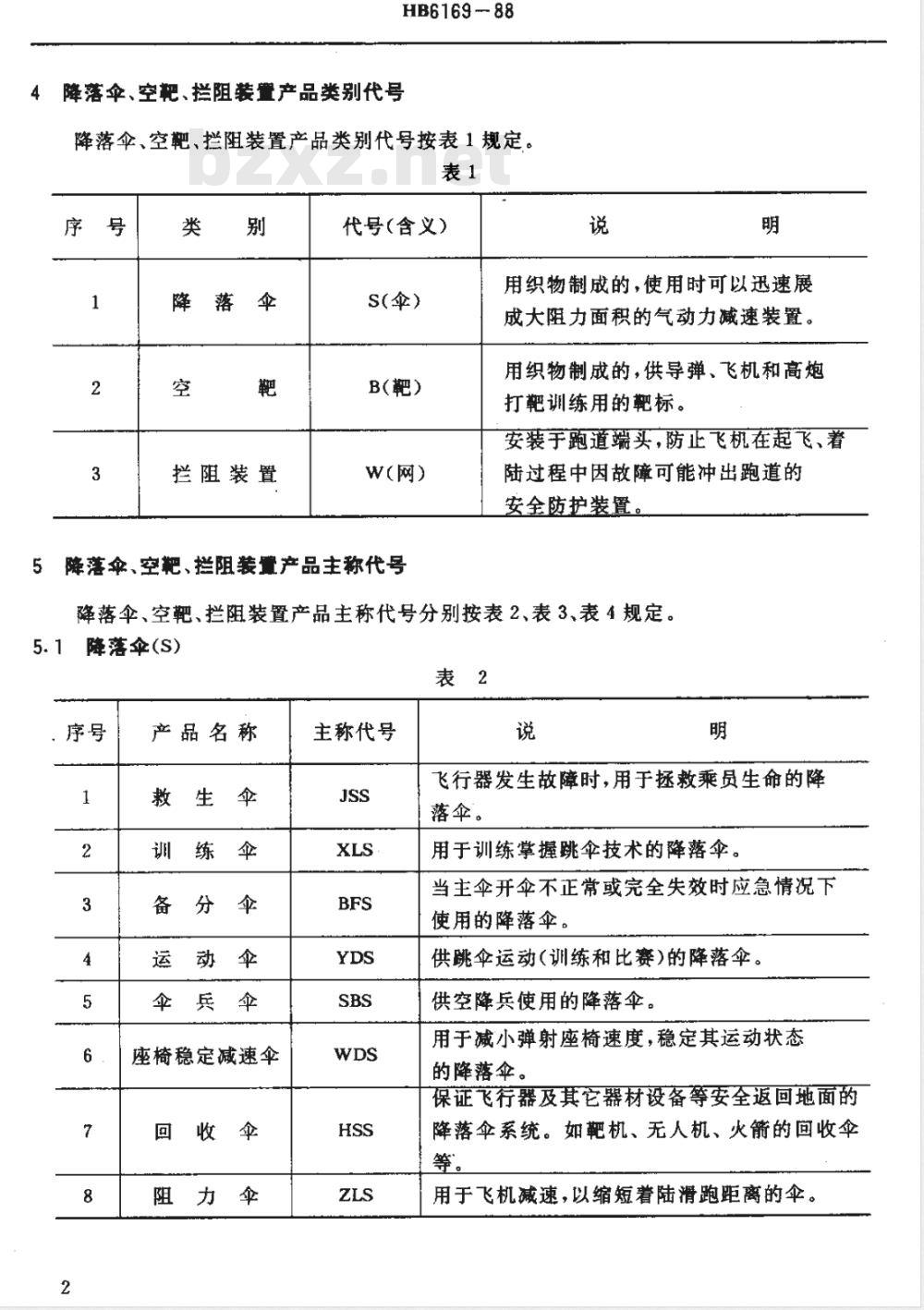

4降落伞、空靶、拦阻装置产品类别代号降落伞、空靶、拦阻装置产品类别代号按表1规定。表1
降落伞
拦阻装置
代号(含义)
s(伞)
B(靶)
W(网)
5降落伞、空靶、拦阻装置产品主称代号说
用织物制成的，使用时可以迅速展成大阻力面积的气动力减速装置。用织物制成的，供导弹、飞机和高炮打靶训练用的靶标。
安装于跑道端买，防正飞机在起飞、着陆过程中因故障可能冲出跑道的安全防护装置。
降落伞、空靶、拦阻装置产品主称代号分别按表2、表3、表4规定。降落伞(S)
，序号
产品名称
座椅稳定减速伞
主称代号
飞行器发生故障时，用于拯救乘员生命的降落伞。
用于训练掌握跳伞技术的降落伞。当主伞开伞不正常或完全失效时应急情况下使用的降落伞。
供跳伞运动(训练和比赛)的降落伞。供空降兵使用的降落伞。
用于减小弹射座椅速度，稳定其运动状态的降落伞。
保证飞行器及其它器材设备等安全返回地面的降落伞系统。如靶机、无人机、火箭的回收伞等。
用于飞机减速，以缩短着陆滑跑距离的伞。序号
产品名称
反尾旋伞
照明弹伞
空靶(B)
产品名称
空投伞靶
地拖靶
复．合
主称代号
主称代号
HB616988

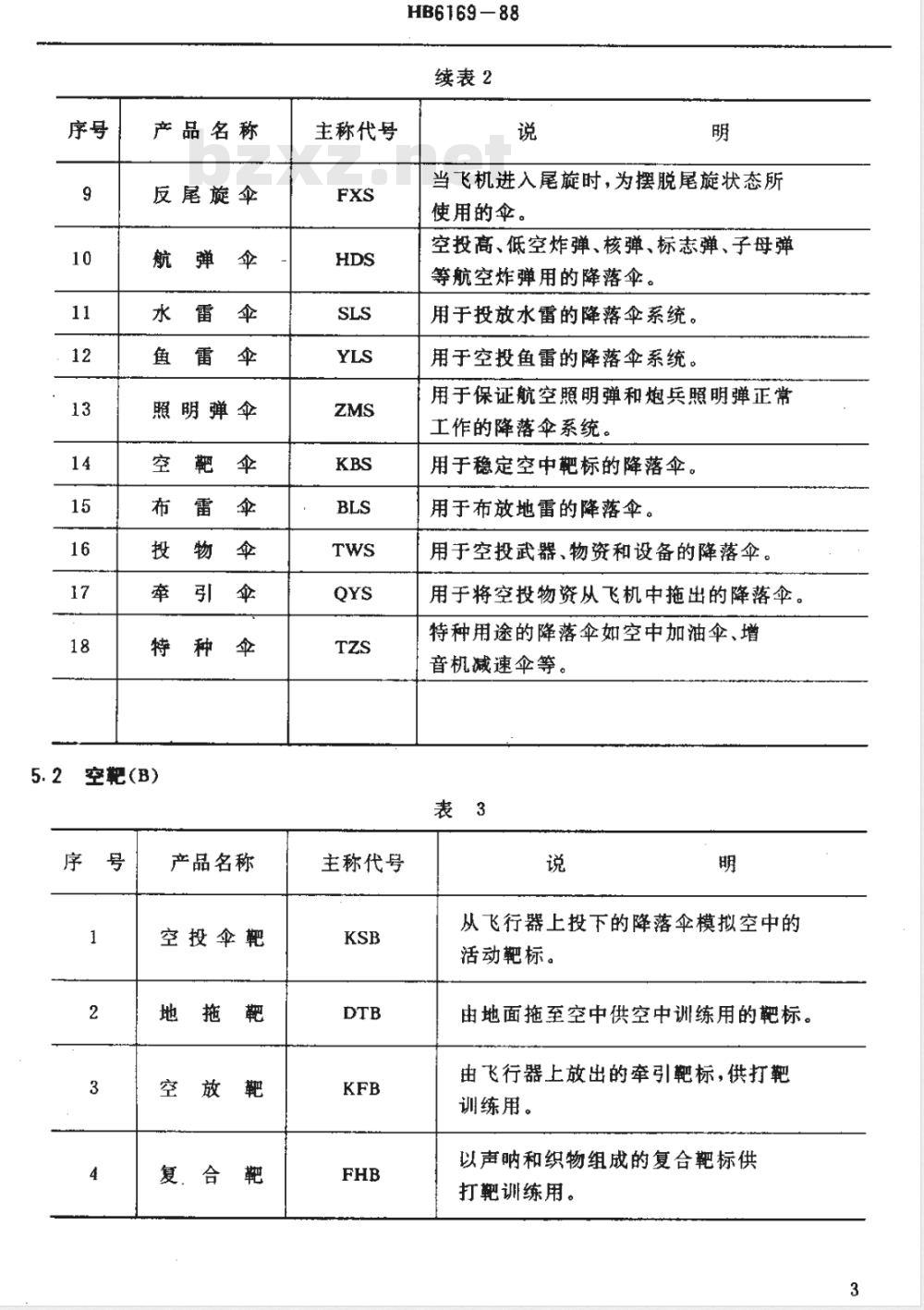

续表2
当飞机进入尾旋时，为摆脱尾旋状态所使用的伞。
空投高、低空炸弹、核弹、标志弹、子母弹等航空炸弹用的降落伞。
用于投放水雷的降落伞系统。
用于空投鱼雷的降落伞系统。
用于保证航空照明弹和炮兵照明弹正常工作的降落伞系统。
用于稳定空中靶标的降落伞。
用于布放地雷的降落伞。
用于空投武器、物资和设备的降落伞。用于将空投物资从飞机中拖出的降落伞。特种用途的降落伞如空中加油伞、增音机减速伞等。
从飞行器上投下的降落伞模拟空中的活动靶标。
由地面拖至空中供空中训练用的靶标，由飞行器上放出的牵引靶标，供打靶训练用。
以声呐和织物组成的复合靶标供打靶训练用。

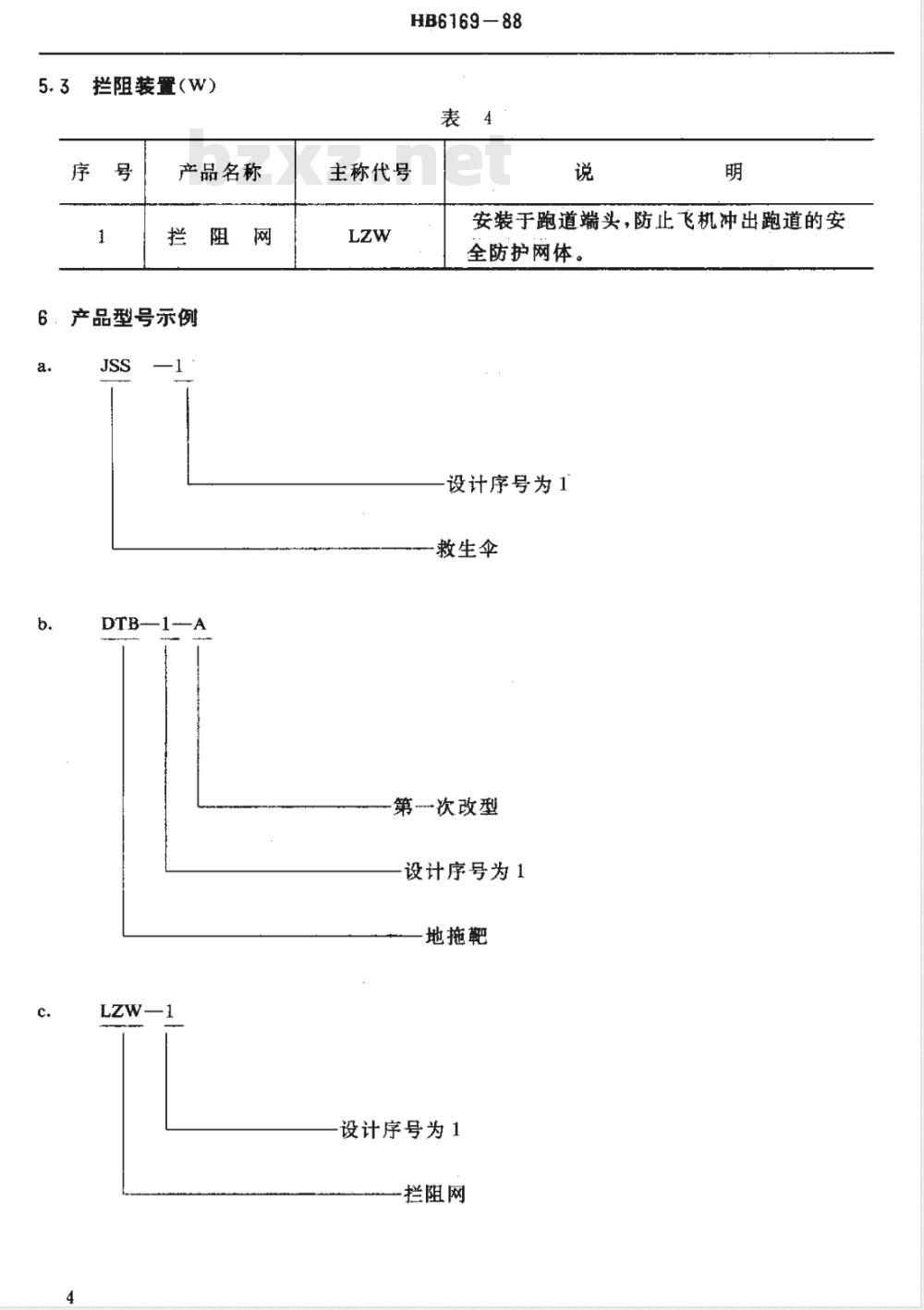

拦阻装置(W)
产品名称
：产品型号示例
DTB--1-
HB6169-88
主称代号
安装于跑道端头，防止飞机冲出跑道的安全防护网体。
设计序号为1
救生伞
第…次改型
设计序号为1
地拖靶
设计序号为1
拦阻网
HB6169—88
附录A
降落伞产品型号申请管理方法
（补充件）
A1部属企事业单位研制设计定型的降落伞、空靶和拦阻装置等产品转入S型阶段必须按本标准规定的办法向部申请产品型号。A2申请单位应认真填写产品型号申请书（见表A1），一式两份，报部审批，批准后退回一份给申请单位，作为使用产品型号的依据。A3产品在设计定型前，可由设计单位自拟研制阶段的产品代号，也可在管理方便的前提下，直接按本标准申请型号。
A4凡转厂生产的产品，接收单位仍使用原命名的型号，无须办理报批手续。A5凡已申请型号的研制产品，在中途停止时，应按本标准规定的格式（见表A2），填写注销表一式两份报部审批。批准后退回-一份给申请单位存档备查。A6本标准中未包括的产品主称代号，由申请单位提出补充建议报三〇一所审核批准后方可使用。
A7产品改型时，必须按A2所述重新申请产品型号。A8同一产品由几个单位联合研制或仿制时，其产品型号由主制单位负责办理申请或注销手续，并及时通知有关单位。
A9·航空工业部第三○一所代表部办理型号批复手续，并负责本标准的解释和补充。5
产品名称
建议型号
HB6169-88
降落伞产品型号申请书
图样标记
批准型号
用途：（用于何机种、何系统、起何作用、配套关系）主要性能参数：
工作原理及结构特点：（附图说明）设计或改型的参考依据与同类产品的主要差异及互换情况主管设计员（签名）
设计所(科)长(签名）
标准化员（签名）
申请单位（盖章）
总工程师（签名）
编号：
批准单位(盖章）
经办人（签名）
年月·日
产品名称
备　注：
主管设计员(签名)
设计所（科)长（签名）
标准化员（签名）
HB6169—88
降落伞产品型号注销表
原产品型号
申请单位（盖章）
总工程师（签名）
年間月
注销前产品
图样标记(S、D、P)
编号：
注销原因
批准单位（盖章）
经办人（签名）
附加说明：
HB616988
本标准由航空工业部第三○一研究所提出。本标准由航空工业部第五一三厂万泰竹、裘培雅、五二〇厂李久庭负责起草。本标准主要起草人万泰竹。
