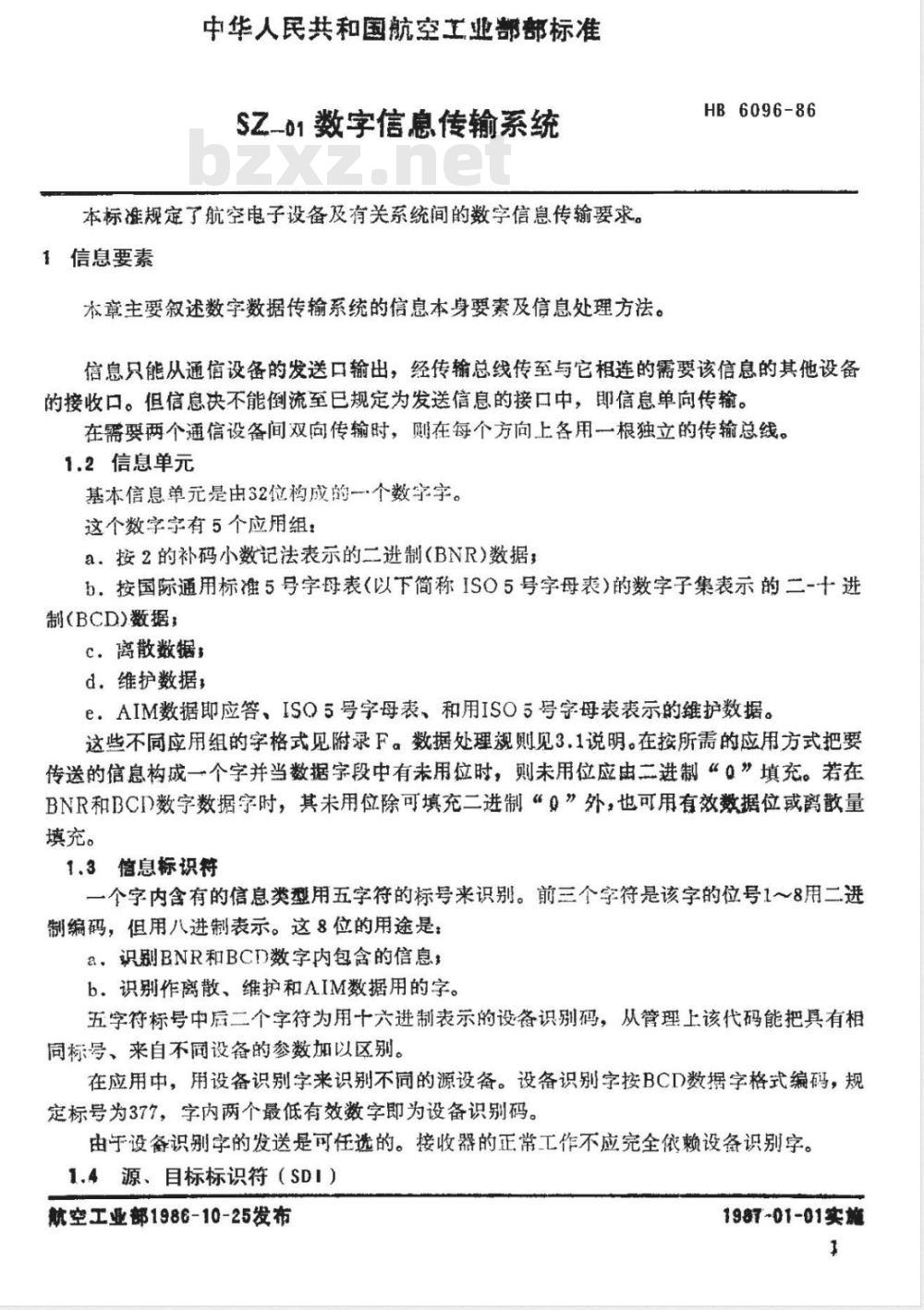

中华人民共和国航空工业部部标准SZ-01数字信息传输系统
本标准规定了航空电子设备及有关系统间的数字信息传输要求。1信息要素
本章主要叙述数字数据传输系统的信息本身要素及信息处理方法。HB6096-86
信息只能从通信设备的发送口输出，经传输总线传至与它相连的需要该信息的其他设备的接收口。但信息决不能倒流至已规定为发送信息的接口中，即信息单向传输。在需要两个通信设备间双向传输时，测在每个方向上各用一根独立的传输总线。1.2信息单元
基本信息单元是由32位构成的一个数字字。这个数字字有5个应用组：
a：按2的补码小数记法表示的二进制(BNR)数据；b，按国际通用标准5号字母表（以下简称ISO5号字母表）的数字子集表示的二-十进制(BCD)数据：
c.离散数据；
d.维护数据，
e.AIM数据即应答、ISO5号字母表、和用ISO5号字母表表示的维护数据。这些不同应用组的字格式见附录F。数据处理规则见3.1说明。在按所需的应用方式把要传送的信息构成一个字并当数据字段中有未用位时，则未用位应由二进制“0”填充。若在BNR和BCD数字数据字时，其未用位除可填充二进制“0”外，也可用有效数据位或离量填充。
1.3信息标识符
一个字内含有的信息类型用五字符的标号来识别。前三个字符是该字的位号1～8用二进制编码，但用八进制表示。这8位的用途是：a，识别BNR和BCD数字内包含的信息，b。识别作离散、维护和AIM数据用的字。五字符标号中后二个字符为用十六进制表示的设备识别码，从管理上该代码能把具有相同标号、来自不同设备的参数加以区别。在应用中，用设备识别字来识别不同的源设备。设备识别字按BCD数据字格式编码，规定标号为377，字内两个最低有效数字即为设备识别码。由于设备识别字的发送是可任选的。接收器的正常工作不应完全依赖设备识别字。1.4源、目标标识符（SDI）
航空工业部1986-10-25发布
1987-01-01实施
HB6096-96

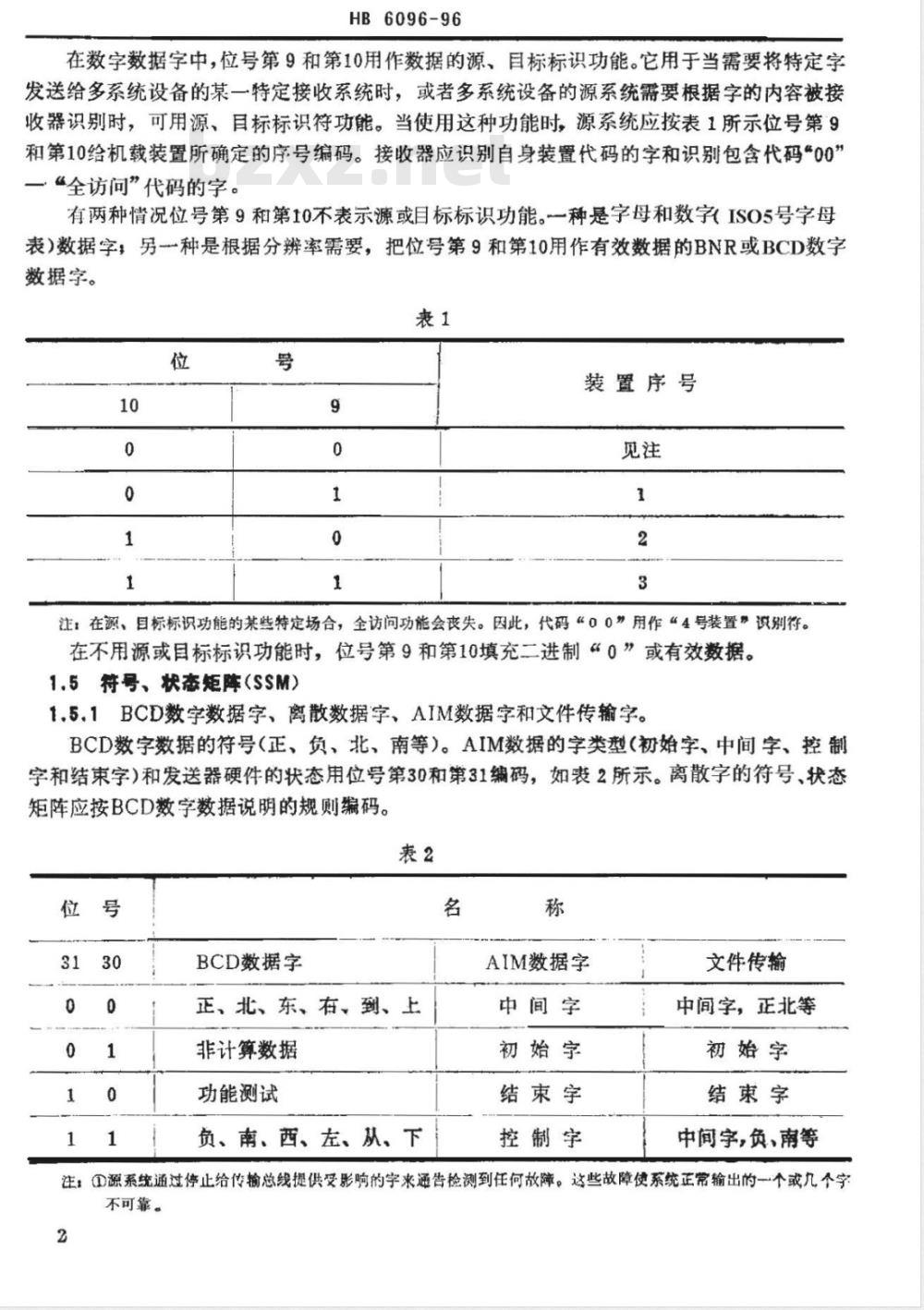

在数字数据字中，位号第9和第10用作数据的源、目标标识功能。它用于当需要将特定字发送给多系统设备的某一特定接收系统时，或者多系统设备的源系统需要根据字的内容被按收器识别时，可用源、目标标识符功能。当使用这种功能时，源系统应按表1所示位号第9和第10给机载装置所确定的序号编码。接收器应识别自身装置代码的字和识别包含代码“00”一“全访问”代码的字。
有两种情况位号第9和第10不表示源或目标标识功能。一种是字母和数字ISO5号字母表）数据字，另种是根据分辨率需要，把位号第9和第10用作有效数据的BNR或BCD数字数据字。
装置序号
注：在源、目标标识功能的某些特定场合，全访问功能会丧失。因此，代码“00”用作“4号装置”识别符。在不用源或目标标识功能时，位号第9和第10填充二进制“0”或有效数据。1.5符号、状态矩陈（SSM）
1.5.1BCD数字数据字、离散数据字、AIM数据字和文件传输字。BCD数字数据的符号（正、负、北、南等）。AIM数据的字类型（初始字、中间字、控制字和结束字）和发送器硬件的状态用位号第30和第31编码，如表2所示。离散字的符号、状态矩阵应按BCD数字数据说明的规则编码。表2
BCD数据字
正、北、东、右、到、上
非计算数据
功能测试
负、南、西、左、从、下
AIM数据字
中间字
初始字
结束字
控制字
文件传输
中间字，正北等
初始字
结束字
中间字，负、南等
注：①源系统通过停止给传输总线提供受影响的宇来通告检测到任何故障。这些故障使系统正常输出的一个或几个字不可靠。
HB6096-86
②当无符号要求时，BCD数字数据字位号第30和第31为“0”。③源系统由于本系统故障以外的原因不能计算可靠数据时，在受影响的BCD数字数据字中发出“非计算数据”代码通告。
③当数字数据字的位号第30、31表示该字是系统输出时，该字内的“功能测试”代码表示字内，数据是由于执行功能测试而产生的。自测试应指示满刻度正值的1/8。1.5.2BNR数字数据字
BNR数字数据字的符号（正、负、南、北等）和发送器硬件的状态应按字的位号第29、30、31编码，如表3、表4所示。
BNR数据
BNR数据
故障告警
非计算数据
功能测试
正常工作
正、北、东、右、到、上
负、南、西、左、从、下
注：①源系统题过把翌膨响的字中位号第30和第31暨为上述规定的“故障告警”代码来通告检测到任何故障。这些故障强导致系统通带输出的一个或多个字不可靠。故障状态期间包含该代码的字应不断地提供给传输总线。?当无符号要求时，位号第3应为零。③当源系统由于系统故障以外的原因而不能计算可靠数据时，在受影响的BNR字内应发出“非计算数据”代码通告。
④当该字的位号第30和第31表明它是系统输出时，该字内的“功能测试”代码表示字内的数据是由于执行功能测试而产生的，自测试应指示满刻度正值的1/8。③如果源系统在功能测试期间检测到使系统输出的一个或多个字不可靠的故障时，则应立即改变受影响字中位号第30和31的状态，以便由“故降告警”代替“功能测试”通告。当源系统不能传输满足用户系统所需要的可靠信息时，由该系统产生的一种数据被定义为无效数据。有两类无效数据，即非计算数据和故障告警。计算数据是数据无效的一种特殊情况，这时源系统出于系统故障以外的原因而不能计算可靠数据，它是由系统性能中唯一地规定了它的范围的一组事件或者条件造成的。当存在这样的条件时，如1.5.1和1.5.2规定那样，源系统将受到影响的某些字中的符号、状态矩阵置成“非计算数据”3
HB6096-86
代码来通告它的输出无效，系统指示器应否给出标志，视系统要求而定。故降告警是数据无效的种特殊情况，此时源系统监视器检测到一个或多个故障。这些故障只能出系统性能中规定的范围来表示。当存在这样的条件时，如1.5.1和1.5.2规定的那样，BCD数据时，源系统可以通过停止给传输总线发送受影响的字；在BNR数据时，可以把受影响字的符号、状态矩阵置为“故障告警”代码来通告它的输出无效，系统指示器在“故障告警”状期间应始终给出标志。1.5.3状态优先级
当用符号、状态矩阵代码舆状态和存在一种以上的条件时，应发送具有最高优先级的代码。表5为优先级状态。
政障告警整
非计算数据
功能测试
正常工作
1.6数据标准
优先级1
优先级2
优先级3
优先级4
本文附录B列表说明数字信息传输系统中单位、范围、分辨率、传输间隔、有效数字、有效位数和填充位等信息。
在编制附录B内的一个给定参数的二进制数据标准时，首先按其顺序确定参数的单位。最大值和分辨率，然后，使该字的最低有效值等于分辨率增量。而确定有效位数时应使二进制小数最大值刚大于参数最大值。选择分辨率时，应使该字的分辨率等于或高于精度。对于角度量数据的二进制表达式，本标准采用“度数除以180°”作为数据传输的单位，用土1（半圆）作为2的补码小数记法编码的范围（此时忽略扣除最低有效位的值）。角度量范围0～359.×××度的编码就变为0～土179.×××度，最高有效位的值是半圆，且在代码内不存在突变。
对此可说明如下，假定按1的分辨率增量给0°～350°范围内的角度进行编码，按上述编码规则。正半圆将复盖0°～179°（差一个分辨率增量），在0°时，代码的所有位全为\0”，而在179°时，测全为”1”，且符号、状态矩阵表示正号。负半圆将复盖180°～359°，在180°时，代码的所有位全为“0”，把二进制小数的2的补码看作是360°减去每个角度值后的结果，就可确定180°～359°之间的角度代码，这样，181°的代码就是179°代码的2的补码，在整个负半圆（包括180°在内）、符号状态矩阵置为负号。为方便起见，附录B内所有二进制字的范围均用二进制整数，且有些分辨率用近似值来表示。
BCI)数字数据按ISO5号字母表中的代码的数字子集，即取每个代码中的位号第1～4来编码（见附录E）。
字母/数字数据用ISO5号字母表中每字符7位来编码，并用本标准3.1.3说明的专用字格式传输。
电气特性要素
HB6096-86
本章主要叙述传输系统电气特性方面的要素。2.1传输系统交连
发送设备与接收设备采用双绞屏蔽线传输信息。双绞屏蔽线要求在屏蔽线两端及所有中断处接地，屏蔽层应与靠近机架插座的飞机地线连接，以保证可靠接地。
2.2调制方式
采用双极性归零制的三态码调制方式，即调制信号由“高”、“零”和“低”状态组成的三电平状态调制。
2.8电平
2.8.1发送器电平
发送器开路时，在发送器输出端应给出按表6规定范围内的输出信号电平（发送器对地处于平衡状态)。
电平范围
高电平（伏）
端口状态
A端对B端
A端对地
B端对地
2.3.2接收电平
零电平（伏）
低电平（伏）
-10上1.0
在接收器输入端出现的差动电压，取决于传输线的长度、支线配置以及传输总线所带接收负载的个数。在没有噪音情况下，接收器输入端（A和B）的正常电压范围如表7所示表7
高电平范圈
“零”电平范围
低电平范圈
+6伏～+10伏
+0.5伏~-0.5伏
-6伏～-10伏
实际上，这些额定电压将受到噪音和脉冲畸变的干扰。这样，对于接收器输入端的电压范围如表8所示：
高电平范围
“零”电平范围
低电平范围
HB6096-86
关于电平的图解说明，见附录C。2.4阻抗
2.4.1发送器输出阻抗
+6.5伏～+13伏
+2.5伏～-2.5伏
-6.5优～—13伏
发送器输出阻抗为75土5欧姆，在线A和线B间均分，使输出阻抗平衡，发送器的高”、“零”和“低”输出状态和这些电平间的瞬变过程期间均有输出阻抗。注，发送器输出阻抗规定为75土5欧姆，是为了与双绞屏蔽传输线的特性阻抗匹配。实际上，双绞屏蔽线特性阻抗的离散性较大，因而匹配也只能是近似的。实验验证表明，对特性阻抗在60欧姆～80欧姆范围内的双绞屏蔽电缆，均能得到比较满意的传输效果。
2.4.2接收器输入阻抗
接收器的输入端应有下述阻抗特性：差动输入电阻R1=12000欧姆（最小值），差动输入电容CI=50微微法（最大值），对地电阻RH和RG>12000欧姆，
对地电容CH和CG<50微微法，
接收器总输入电阻包括RI、RH和RG并联的影响，最小值是8000欧姆（20个接收器负载最小电阻为400欧姆）。
一根传输总线上连接的接收器的数量不超过20个。且每个接收器应采用隔离措施，防止本接收器发生故障时，影响连在传输总线上的其它接收器正常接收数据。输入输出线路标准见附录D。
2.5容错
2.5.1接收器外部容错电压
接收器已挂到一条正常工作的传输总线上时，应能承受加到引端上的下述稳定电压，但不要求在下述这些条件下工作。a：加在A、B两端间为30伏交流电压有效值b：加在A端与地之间为土29伏直流电压，c.加在B端与地之间为土29伏直流电压。2.5.2发送器外部容错电压
由外部故障电压造成发送器故障后，它不应使其他发送器和该传输系统中的其他电路的工作状态超出正常范围基至失效。2.5.3发送器外部负载容错
发送器应能承受加在电路上的短路负载，在短路初间，不遭受损坏，短路负载情况如下，a：A端与B端之间短路，
b：A端与地之间短路，
c.B端与地之间短路
HB6096-86
d。A端和B端与地之间同时短路。2.6故障隔离bzxz.net
2.6.1接收器故障隔离
每仑接收器应采用隔离设备，在接收器内部的外场可更换组件或外部传输总线上的其他接收器发生故障时，不使输入传输总线上的电压超出本标准规定的正常工作范围，即发生欠电压或过电压。
2.6.2发送器故障隔离
每个发送器应采用隔离设备，在外场可更换组件发生故障时，不使其输出电压超出下列范围：
&：A端与B端之间30伏交流电压有效值，b.A端与地之间土29伏直流电压，c.B端与地之间土29伏直流电压。3逻辑要素
本章主要叙述传输系统逻辑方面的要素。3.1数字语言
3.1.1数字数据
采用两种数字数据，即BNR数据和BCD数据。每个信息可根据系统要求采用两种数字语言编码的任一种，也可以同时采用两种数字语言编码。用两种数字语言编码的信息，对每种都必须分配各自的标号（见附录A和附录B）。字格式见附录F。
3.1.2离散数据
数字数据字的未用位可用来表示离散量，其位分配规则是：首先给定第11位，接着按升序给定第12位等，直到数据字段为止。字格式见附录F.1。也可用个字表示离散数据，标号分配见附录A。离散字格式见附录F.3。用一个字来表示离散字，它可分为两种，即通用离散字和专用离散字。8.1.2.1通用离散字
通用离散字占有7个标号即270××276××，（“××”为设备代码），这些标号按升序使用，即从270××开始用，直到276××为止（见附录A的表A.1)。3.1.2.2专用离散字
对使用离散字较多的源系统，除采用通用离散字外，还可采用专用离散字。3.1.3通用维护数据
通用维护字占有5个标号（350××～354××，见附录A），该标号的使用和通用离散字相同，也按升序使用，即只传输一个维护字时，就用标号350××，当传输超过一个维护字时，首先用350××，再按升序使用，直到维护信息结束为止。通用维护字内可包含离散数据：BCD或BNR数据，但不包括ISO5号字母表信息。通过7
HB6096-86
维护字格式应分别按附录B中对应的离散数据、BCD数据以及BNR数据的格式进行编排。字格式见附录E。
3.1.4AIM数据
在A1M数据的三种应用中都可以传输多于21位的数据包，源系统把要传输的信息分成几组，包含初始字、控制字（任选字）、中间字(任选字)、结束字等，每个字仍由32位组威。应答数据字的标号为355，ISO5号字母表中的数据字的标号为357，含有ISO5号字母表中维护信息数据字的标号为356。AIM数据传输的特点是标号始终不变。3.1.4.1初始宇
每组的第一个字应为“初始字”，初始字是传输中所必须具有的，AIM数据的初始字格式如下：
a。应答初始字
位号第1～3为标号355
位号第9～16为用二进制表示的本组要传输的字数（含初始字），若本组只需要传输一个初始字（即传输信息位总数不大于13），那公位号第9～16为二进制“0”位号第17～29作为信息传输（格式不作规定，根据协议定）。位号第30、31为符号、状态矩阵。位号第32为奇、偶校验位。
字格式见附录F。
b.ISO5号字母初始字
位号第1～8为标号357。
位号第9～16与应答初始字同。
位号第17～22用作单位导址，各位的用法如表9所示：表9
2221201918/17
全访向
单位1～15
全访问
单位1～15
全访问
单位1～15
单位10
