【航空工业行业标准(HB)】 硫化橡胶热失重试验方法

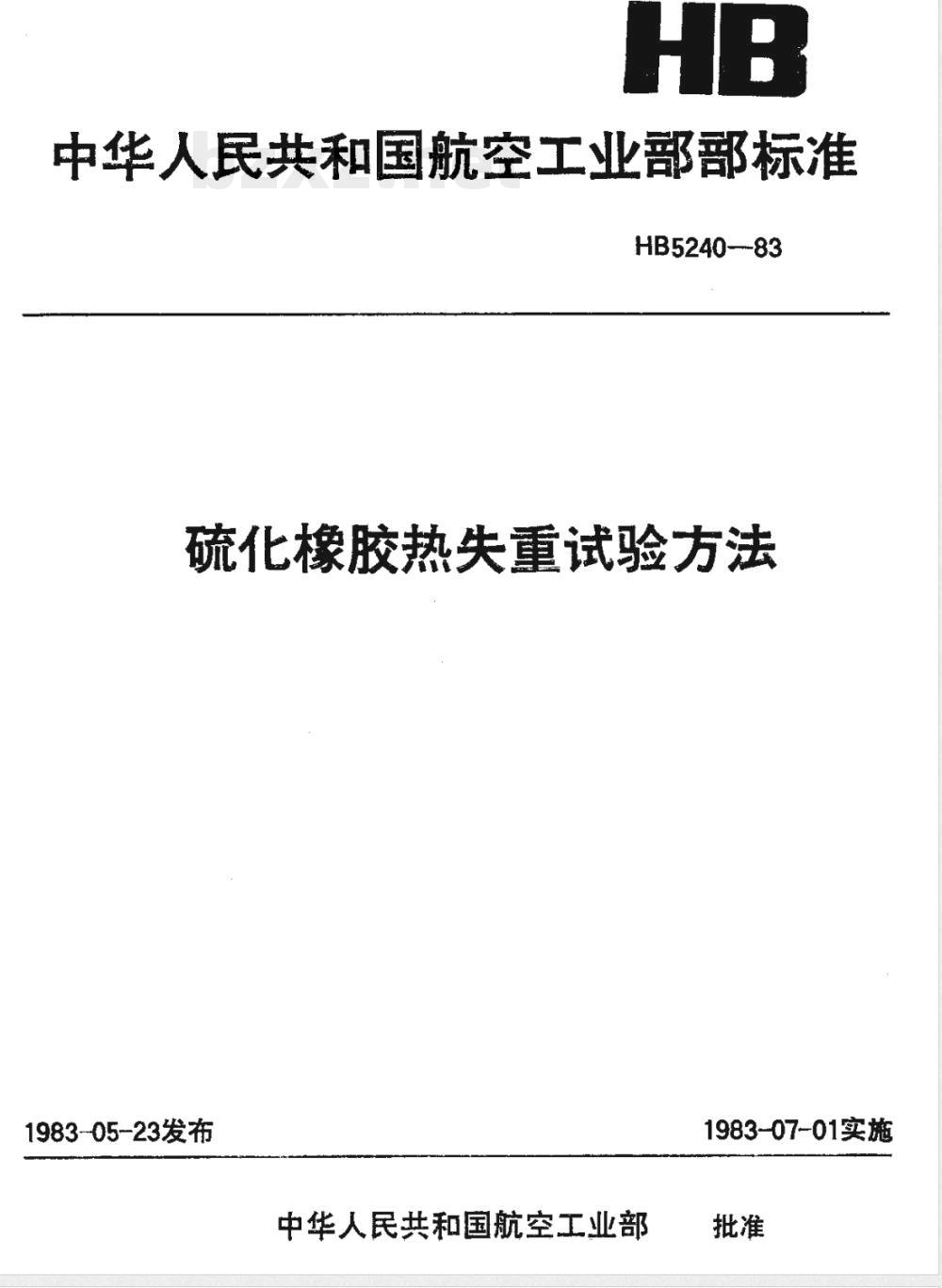

中华人民共和国航空工业部部标准HB5240--83
硫化橡胶热失重试验方法
1983-05-23发布
中华人民共和国航空工业部
1983-07-01实施

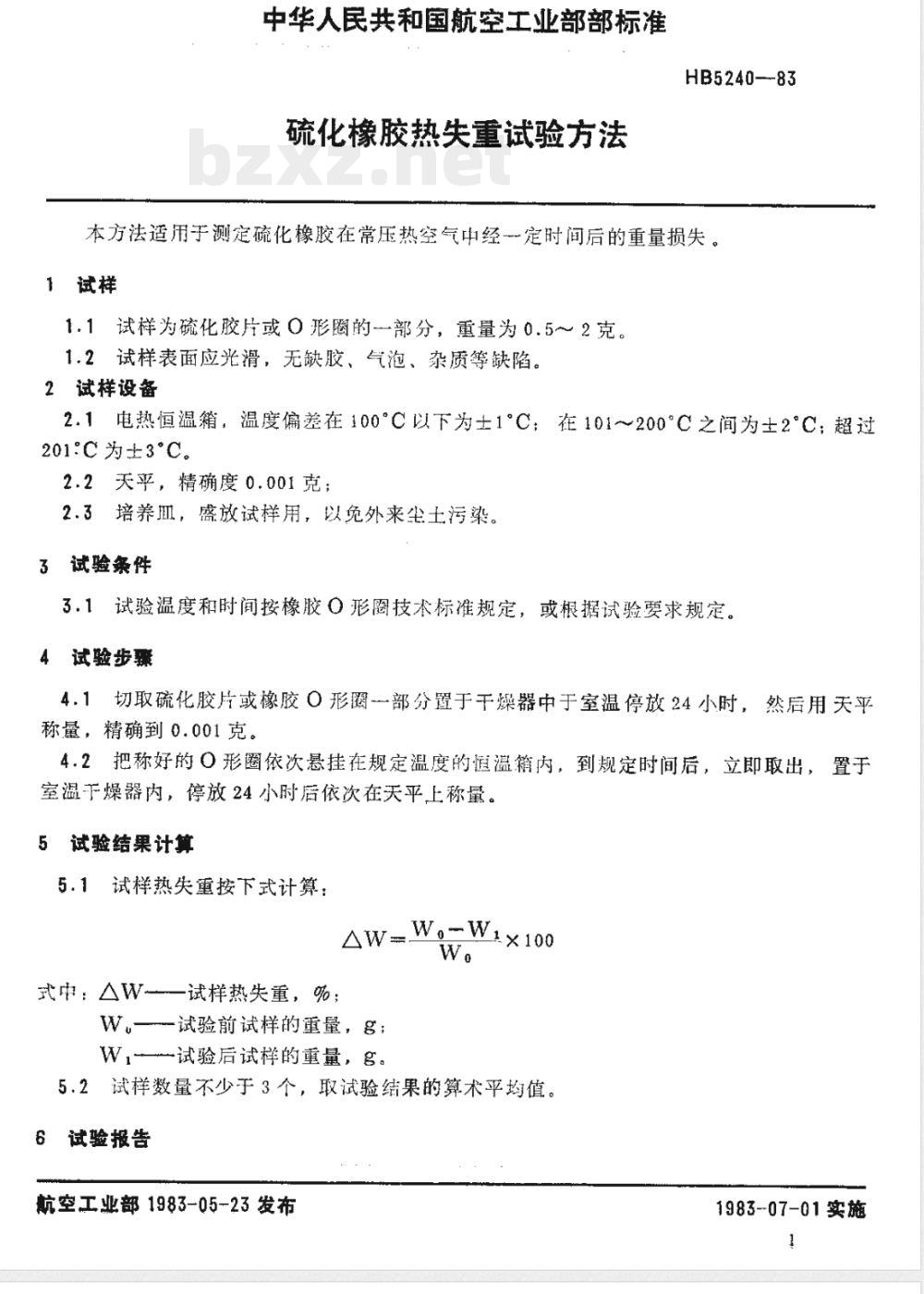

中华人民共和国航空工业部部标准硫化橡胶热失重试验方法
HB5240—-83
本方法适用于测定硫化橡胶在常压热空气中经定时间后的重量损失。1试样
1.1试样为硫化胶片或0形圈的一部分，重量为0.5～2克。1.2试样表面应光滑，无缺胶、气泡、杂质等缺陷。2试样设备
2.1电热恒温箱，温度偏差在100°℃以下为士1°C；在101～200°C之间为±2°C；超过201:C为±3°C。
2.2天平，精确度0.001克；
2.3培养Ⅲ，盛放试样用，以免外来尘土污染。3试验条件
试验温度和时间按橡胶O形圈技术标准规定，或根据试验要求规定。3.11
4试验步骤
4.1切取硫化胶片或橡胶0形圈部分置于干燥器中于室温停放24小时，然后用天平称量，精确到0.001克。
4.2把称好的0形圈依次悬挂在规定温度的恒温箱内，到规定时间后，立即取出，置于室温下燥器内，停放24小时后依次在天平上称量。5试验结果计算
5.1试样热失重按下式计算：
AWWW+×100
式中：△W一试样热失重，%；
W..试验前试样的重量，g：
W,-—一试验后试样的重量，g。5.2试样数量不少于3个，取试验结果的算术平均值。6试验报告
航空工业部1983-05-23发布
1983-07-01实施

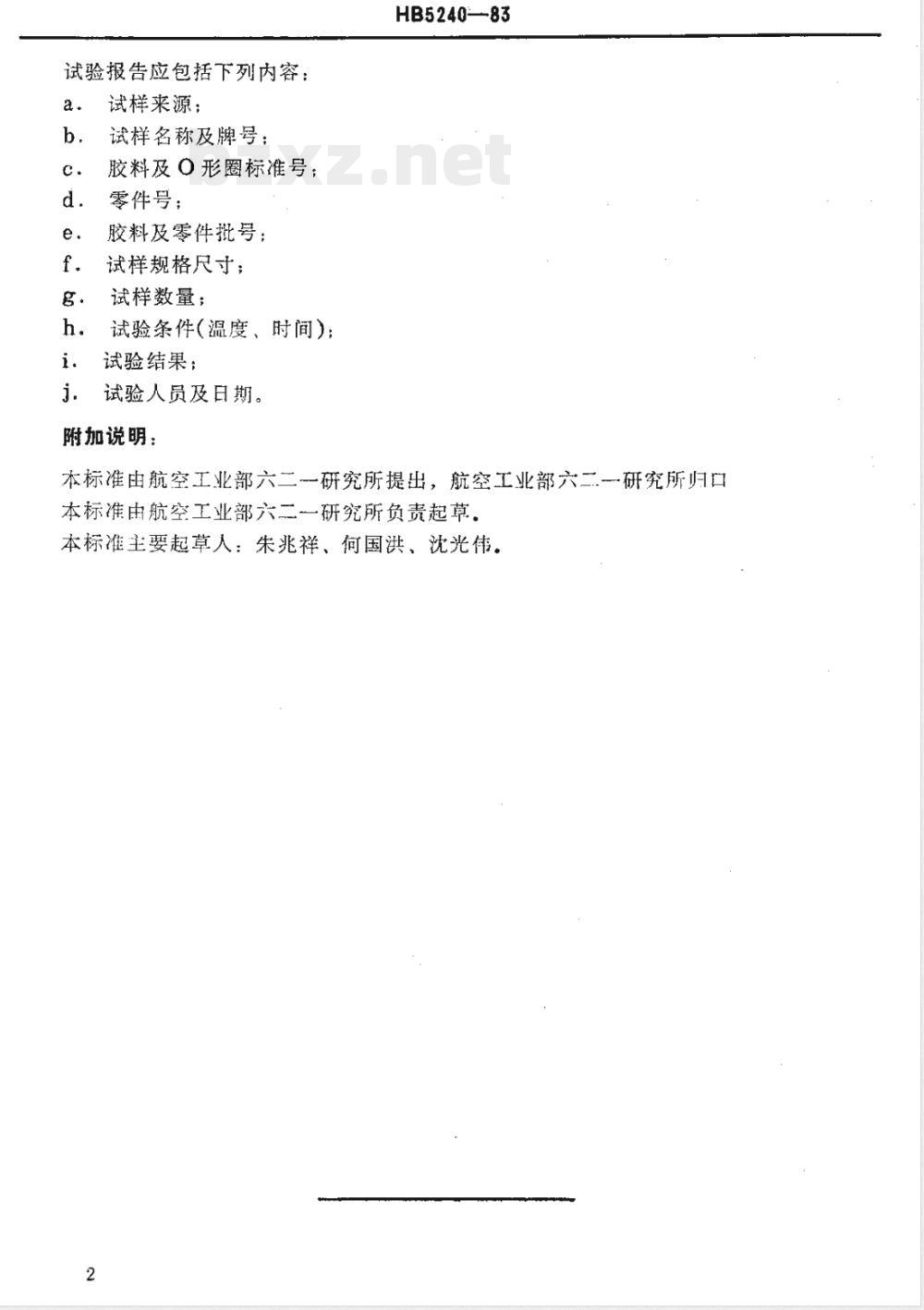

试验报告应包括下列内容：
试样来源；
试样名称及牌号：
胶料及○形圈标准号：
零件号；
胶料及零件批号：
试样规格尺寸；
试样数量；
试验条件（温度、时间）：
试验结果；bzxZ.net
试验人员及日期。
附加说明：
HB5240—83
本标准由航空工业部六二一研究所提出，航空工业部六二一研究所归口本标准由航空工业部六二一研究所负责起草。本标准主要起草人：朱兆祥、何国洪、沈光伟。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
