【国家标准(GB)】 纸和纸板环压强度的测定

中华人民共和国国家标准
纸和纸板环压强度的测定
Paper and board-Determination of compressivestrength--Ring crush method
本标准等效采用国际标准ISO/DIS12192《纸和纸板一一压缩强度
1主题内容与适用范围
本标准规定了使用压缩试验仪测定纸和纸板环压强度的方法。GB/T 2679.8--1995
代替 GB2679.8---81
-环压法》。
本标准适用于厚度0.28~~0.51mm制造纸箱和纸盒的纸和纸板，也可用于厚度低到0.15mm高到1.00mm的纸和纸板，但表示试样的边压强度可靠性较差。2引用标准
GB/T450—89纸和纸板试样的采取GB/T451.2--89纸和纸板定量的测定法GB/T451.389纸和纸板厚度的测定法GB/T10739—89纸浆、纸和纸板试样处理和试验的标准大气3术语
3.1环压强度bzxz.net
环形试样边缘受压直至压溃时所能承受的最大压缩力，以kN/m表示。3.2环压强度指数
平均环压强度除以定量为环压强度指数，以N·m/g表示。4仪器
4.1切样冲刀
可冲切尺寸精度达到本标准要求的专用冲刀。4.2试样座
内径49.30士0.05mm，槽深6.35士0.25mm。圆形槽底与试样座底面平行度偏斜不大于0.01mm。槽壁与槽底呈直角，夹角处不得有倒角与圆孤。为此，最好槽底和槽壁分两件加工再组装成一体。槽壁切线方向加工有宽度不大于1.25mm的试样插缝。试样座配有不同直径的内盘，使试样座插入内盘所产生的试样夹缝适应不同厚度的试样（见表1）。表1
试样厚度
0.150~~0.170
0.171～0.200
国家技术监督局1995-07-06批准568
内盘的直径
48.80±0.05
48.70±0.05
1996-04-01实施

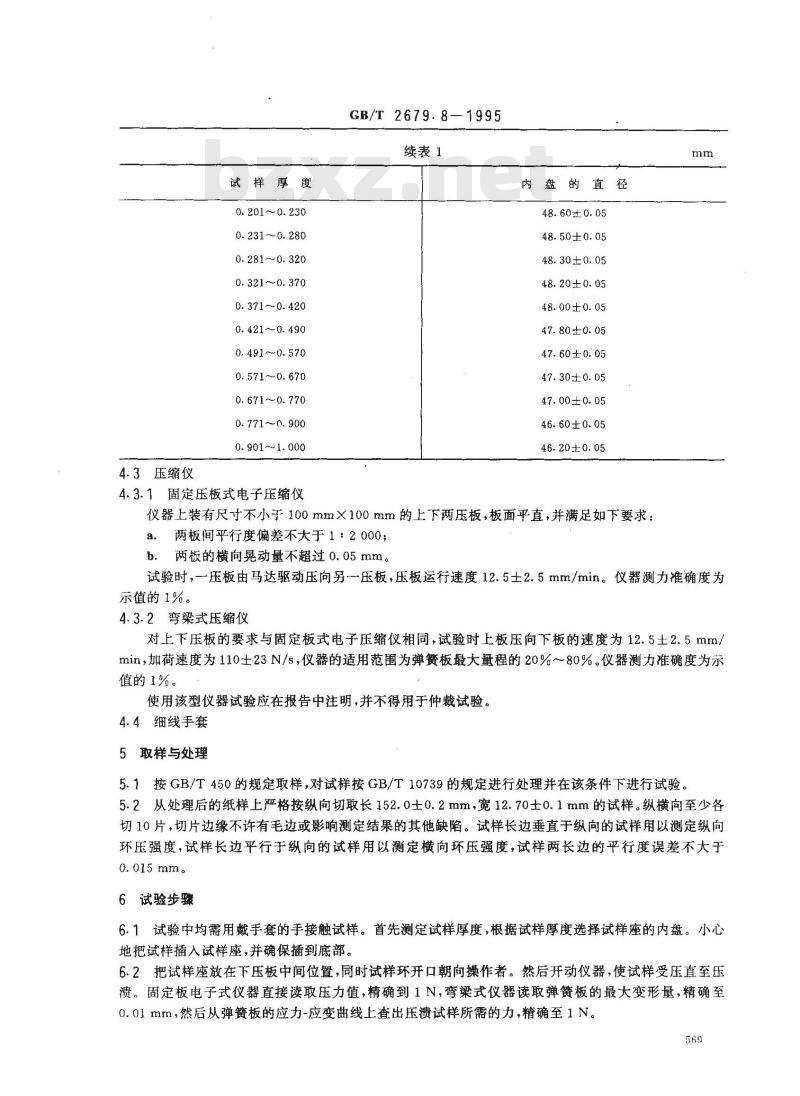

4.3压缩仪
试样厚度
0. 201~0. 230
0.231~0. 280
0.281~0. 320
0. 321~~0. 370
0. 371~~ 0. 420
0. 421~~0. 490
0. 491~~0. 570
0.571~0.670
0. 671~0. 770
0. 771~~ 0. 900
0. 901~~1. 000
4.3.1固定压板式电子压缩仪
GB/T 2679.81995
续表1
内盘的直径
48.60±0.05
48.50±0.05
48.30±0.05
48.20±0.05
48.00±0.05
47.80±0. 05
47.60±0.05
47.30±0.05
47.00±0.05
46.60±0.05
46.20±0.05
仪器上装有尺寸不小于100mm×100mm的上下两压板，板面平直，并满足如下要求：a.两板间平行度偏差不大于1：2000；b.两板的横向晃动量不超过0.05mm。mm
试验时，一压板由马达驱动压向另一压板，压板运行速度12.5士2.5mm/min。仪器测力准确度为示值的1%。
4.3.2弯梁式压缩仪
对上下压板的要求与固定板式电子压缩仪相同，试验时上板压向下板的速度为12.5土2.5mm/min，加荷速度为110士23N/s，仪器的适用范围为弹簧板最大量程的20%～80%。仪器测力准确度为示值的1%。
使用该型仪器试验应在报告中注明，并不得用于仲裁试验。4.4细线手套
5取样与处理
5.1按GB/T450的规定取样，对试样按GB/T10739的规定进行处理并在该条件下进行试验。5.2从处理后的纸样上严格按纵向切取长152.0士0.2mm，宽12.70士0.1mm的试样。纵横向至少各切10片，切片边缘不许有毛边或影响测定结果的其他缺陷。试样长边垂直于纵向的试样用以测定纵向环压强度，试样长边平行于纵向的试样用以测定横向环压强度，试样两长边的平行度误差不大于0.015 mm。
6试验步骤
6.1试验中均需用戴手套的手接触试样。首先测定试样厚度，根据试样厚度选择试样座的内盘。小心地把试样插入试样座，并确保插到底部。6.2把试样座放在下压板中间位置，同时试样环开口朝向操作者。然后开动仪器，使试样受压直至压溃，固定板电子式仪器直接读取压力值，精确到1N，弯梁式仪器读取弹簧板的最大变形量，精确至0.01mm，然后从弹簧板的应力-应变曲线上查出压溃试样所需的力，精确至1N。569

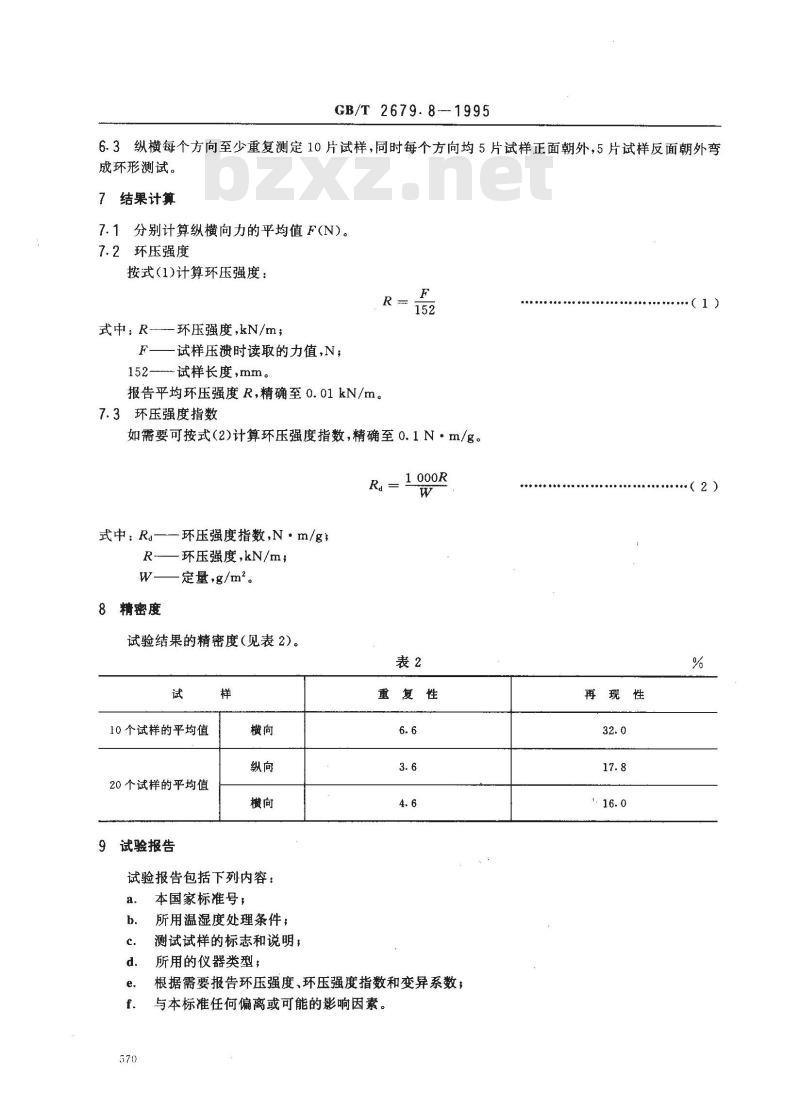

GB/T 2679.8—1995
6.3纵横每个方向至少重复测定10片试样，同时每个方向均5片试样正面朝外，5片试样反面朝外弯成环形测试。
7结果计算
7.1分别计算纵横向力的平均值F(N)。7.2环压强度
按式(1)计算环压强度：
式中：R-环压强度,kN/m;
试样压溃时读取的力值，N；
152----试样长度，mm。
报告平均环压强度R，精确至0.01kN/m。7.3环压强度指数
如需要可按式（2)计算环压强度指数，精确至o.1N·m/g。Ra
式中：Ra-环压强度指数,N·m/g3R-—环压强度,kN/m;
W——定量,g/m2。
8精密度
试验结果的精密度（见表2)。
10个试样的平均值
20个试样的平均值
9试验报告
试验报告包括下列内容：
本国家标准号；
所用温湿度处理条件；
测试试样的标志和说明；
所用的仪器类型；
重复性
根据需要报告环压强度、环压强度指数和变异系数；与本标准任何偏离或可能的影响因素。再现性
：（2）

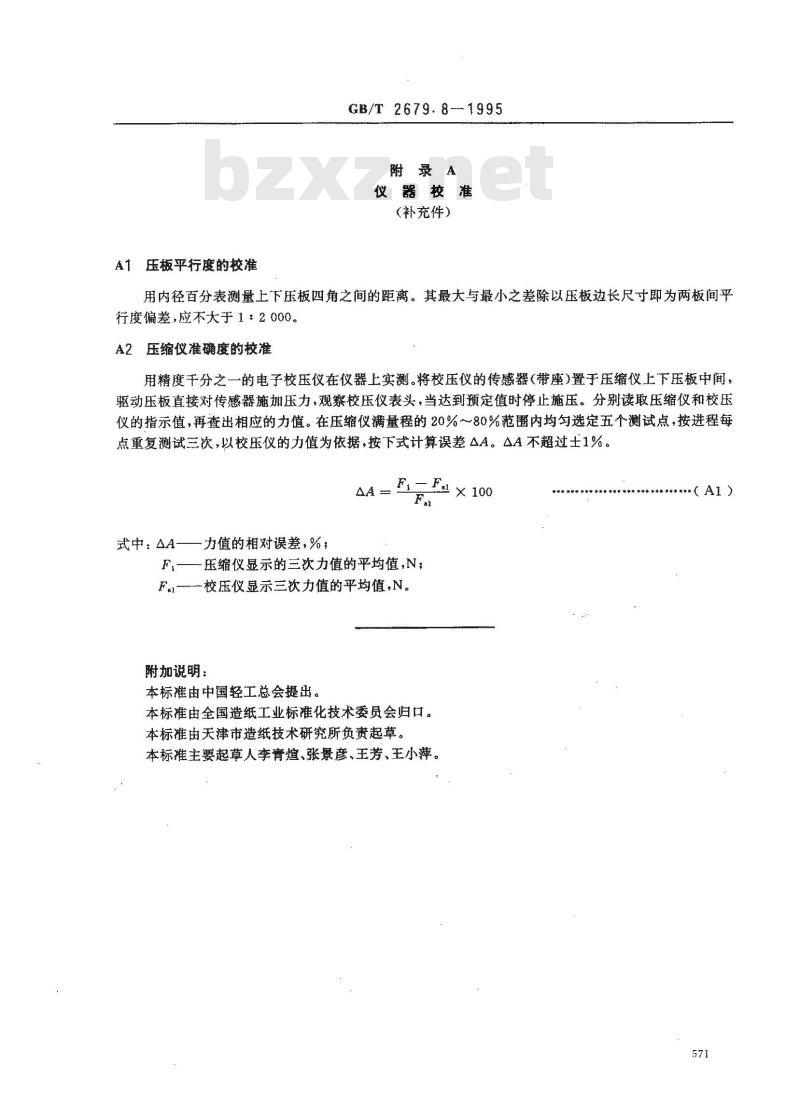

A1压板平行度的校准
GB/T 2679.8--1995
附录A
仪器校准
（补充件）
用内径百分表测量上下压板四角之间的距离。其最大与最小之差除以压板边长尺寸即为两板间平行度偏差，应不大于1：2000。
A2压缩仪准确度的校准
用精度千分之一的电子校压仪在仪器上实测。将校压仪的传感器（带座）置于压缩仪上下压板中间，驱动压板直接对传感器施加压力，观察校压仪表头，当达到预定值时停止施压。分别读取压缩仪和校压仪的指示值，再查出相应的力值。在压绪仪满量程的20%~~80%范翻内均匀选定五个测试点，按进程每点重复测试三次，以校压仪的力值为依据，按下式计算误差△A。△A不超过士1%。AAm E=Fa × 100
式中：△A——力值的相对误差，%F,—压缩仪显示的三次力值的平均值，N；Fa.-校压仪显示三次力值的平均值,N。附加说明：
本标准由中国轻工总会提出。
本标准由全国造纸工业标准化技术委员会归口。本标准由天津市造纸技术研究所负责起草。本标推主要起草人李青煊、张景彦、王芳、王小萍。***(A1)
