【国家标准(GB)】 内六角花形沉头自攻螺钉

ICS 21. 060. 10
中华人民共和国国家标准
GB/T2670.2--2004
内六角花形沉头自攻螺钉
Hexalobular socket countersunk head tapping screws(ISO14586:2001,MOD)
2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施

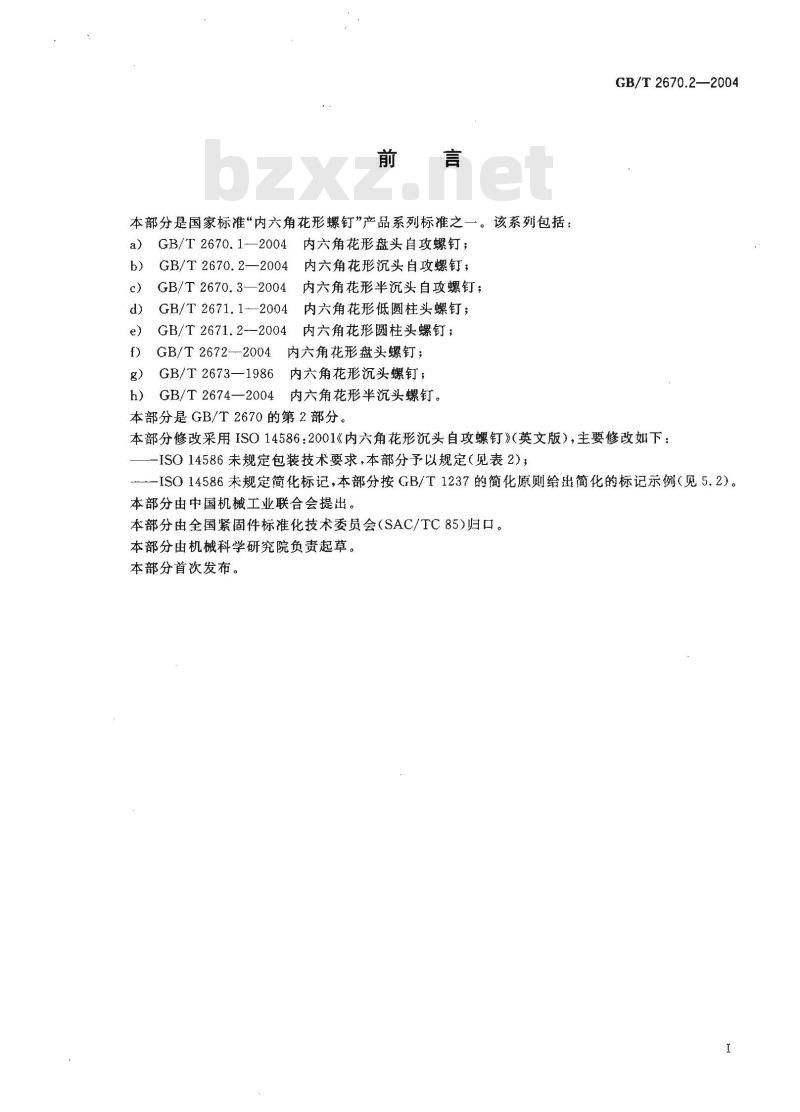

本部分是国家标准“内六角花形螺钉”产品系列标准之一。该系列包括：a)
内六角花形盘头自攻螺钉；
GB/T 2670.1-2004
GB/T 2670. 2—2004
GB/T 2670.3—2004
GB/T 2671. 1-2004
内六角花形沉头自攻螺钉；
内六角花形半沉头自攻螺钉；
内六角花形低圆柱头螺钉；
GB/T2671.2--2004内六角花形圆柱头螺钉；GB/T2672-2004内六角花形盘头螺钉；GB/T2673—1986内六角花形沉头螺钉；g）
GB/T2674—2004
内六角花形半沉头螺钉。
本部分是GB/T2670的第2部分。
GB/T 2670.2—2004
本部分修改采用ISO14586：2001《内六角花形沉头自攻螺钉》（英文版），主要修改如下：-ISO14586未规定包装技术要求，本部分予以规定（见表2），ISO14586未规定简化标记，本部分按GB/T1237的简化原则给出简化的标记示例（见5.2）。本部分由中国机械工业联合会提出。本部分由全国紧固件标准化技术委员会（SAC/TC85）归口。本部分由机械科学研究院负责起草。本部分首次发布。

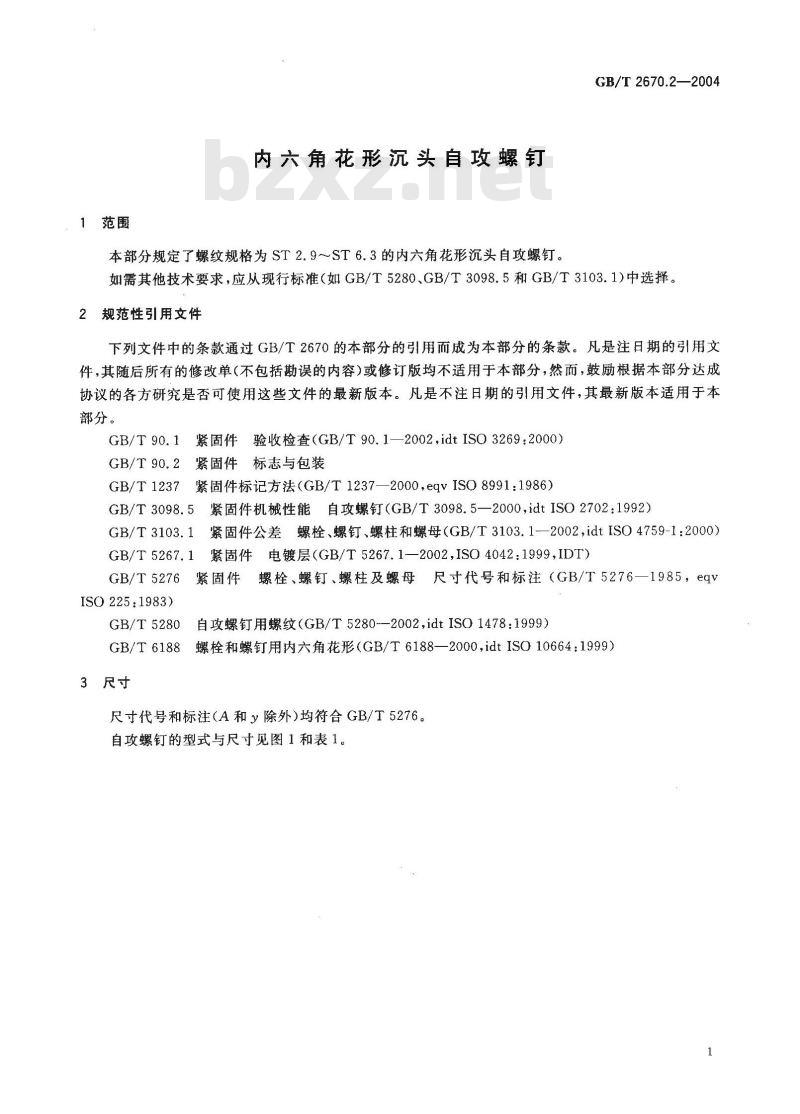

1范围
内六角花形沉头自攻螺钉
本部分规定了螺纹规格为ST2.9～ST6.3的内六角花形沉头自攻螺钉。GB/T2670.2—2004
如需其他技术要求，应从现行标准（如GB/T5280、GB/T3098.5和GB/T3103.1)中选择。2规范性引用文件
下列文件中的条款通过GB/T2670的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T90.1紧固件验收检查（GB/T90.1—2002,idtISO3269:2000）GB/T90.2紧固件标志与包装
GB/T1237紧固件标记方法（GB/T1237—2000,eqvISO8991：1986）GB/T3098.5紧固件机械性能自攻螺钉（GB/T3098.5—2000，idtISO2702：1992）GB/T3103.1紧固件公差螺栓、螺钉、螺柱和螺母（GB/T3103.1-—2002，idtISO4759-1:2000）紧固件电镀层（GB/T5267.1—2002,ISO4042：1999,IDT)GB/T 5267.1
GB/T5276紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276一1985，eqVISO225:1983)
GB/T5280自攻螺钉用螺纹（GB/T5280-—2002,idtISO1478：1999）GB/T6188螺栓和螺钉用内六角花形（GB/T6188—2000，idtISO10664：1999）3尺寸

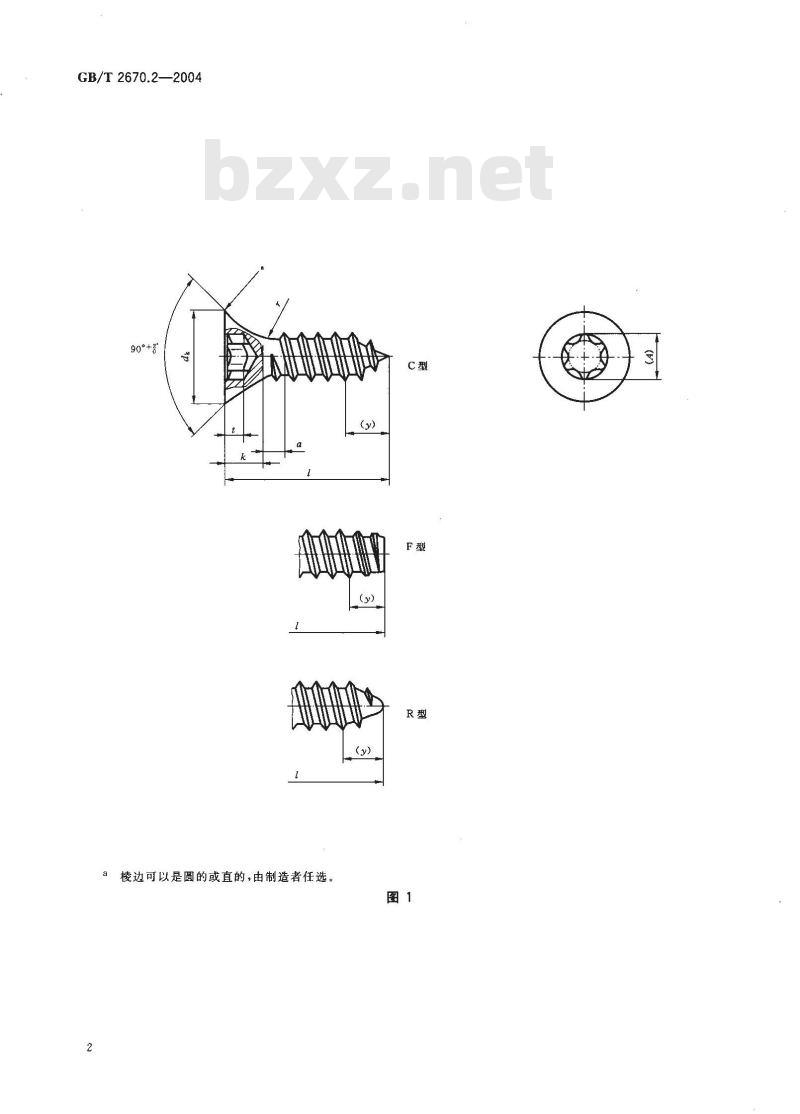

尺寸代号和标注（A和y除外)均符合GB/T5276。自攻螺钉的型式与尺寸见图1和表1。GB/T2670.2—2004
90°+\
棱边可以是圆的或直的，由制造者任选。(y)
螺纹规格
内六角花形bzxz.net
C型、R型
槽号 No.
注：阶梯实线间为商品长度规格范围。a
螺距。
支承面至第扣完整螺纹的距离。头部尺寸的测量按GB/T5279规定。不完整螺纹的长度。

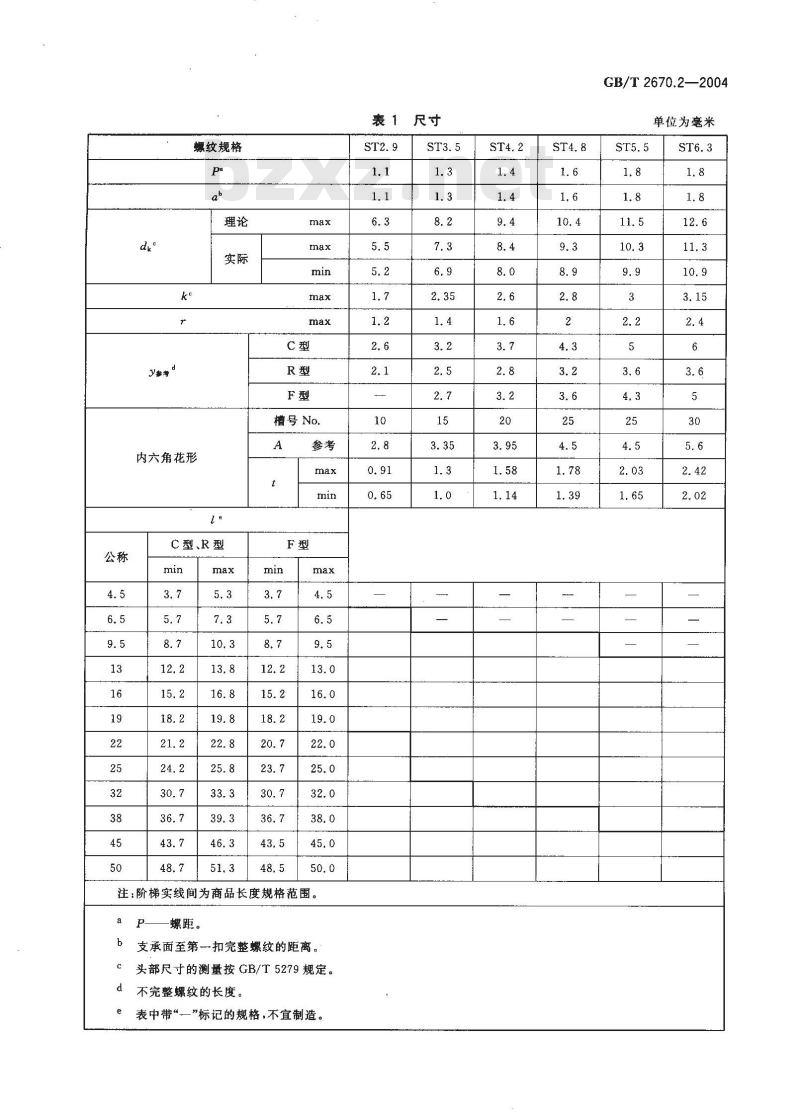

表中带“”标记的规格，不宜制造。表１尺寸
GB/T 2670.2—2004
单位为毫米
GB/T2670.2-2004
4技术条件和引用标准
技术条件和引用标准见表2。
机械性能
内六角花形
表面处理
验收及包装
5标记
5.1标记方法按GB/T1237规定。
5.2标记示例
表2技术条件和引用标准
产品等级
钢，按GB/T3098.5规定
GB/T5280
GB/T 3098. 5
GB/T3103.1
GB/T 6188
不经表面处理；
电镀，技术要求按GB/T5267.1
GB/T 90.1、GB/T90.2
螺纹规格ST3.5、公称长度l=16mm、镀锌的C型内六角花形沉头自攻螺钉的标记：自攻螺钉GB/T2670.2ST3.5X16
