【国家标准(GB)】 焊接及切割用橡胶软管 氧气橡胶软管

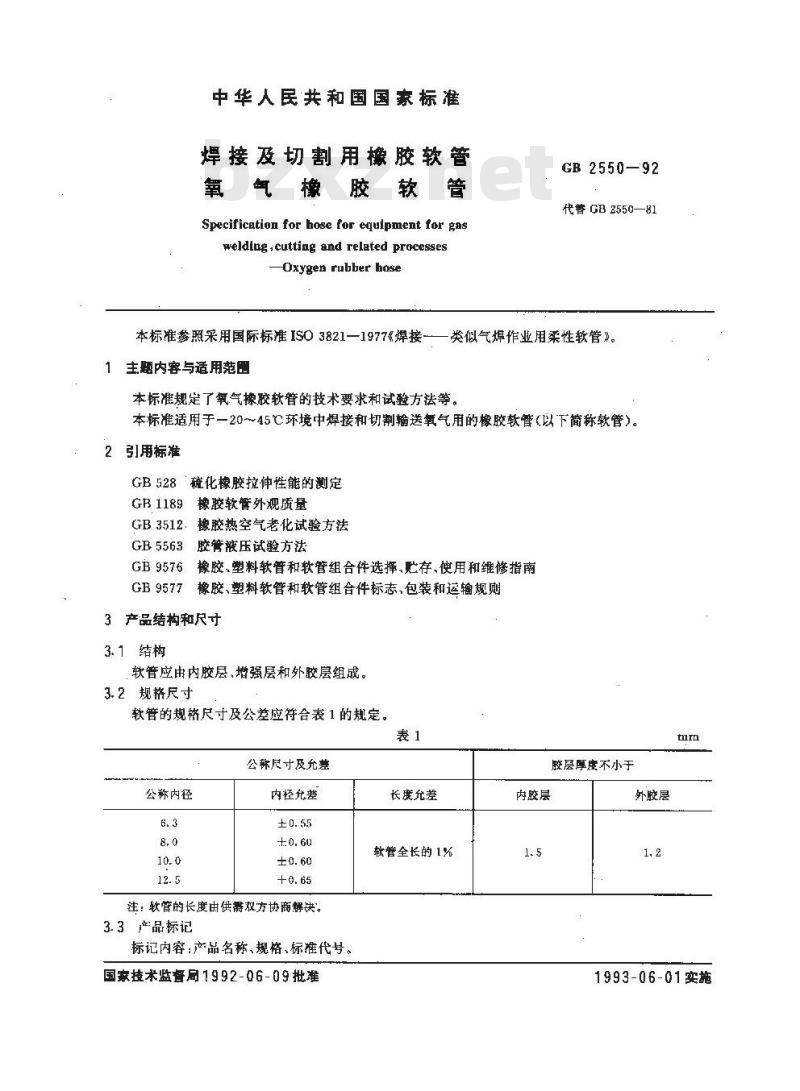

中华人民共和国国家标准
焊接及切割用橡胶软管
氧气橡www.bzxz.net
胶软管
Specification for hose for equipment for gasweldingcutting and related processes-Oxygen rubber bose
本标准参照采用国际标准ISO3821—1977焊接1主题内容与适用范围
GB 2550—92
代替 GB 2550—81
类似气焊作业用柔性软管》。
本标准规定了氧气橡胶软管的技术要求和试验方法等，本标准适用于一2045℃环境中焊接和切制输送氧气用的橡胶软管（以下简称软管）。2引用标准
GB 528硫化橡胶拉伸性能的测定GB1189橡胶软管外观质量
GB3512.橡胶热空气老化试验方法GB5563胶管液压试验方法
GB 9576橡胶、塑料软管和软管组合件选挥、贮存、使用和维修指南GB9577
橡胶、塑料软管和软管组合件标志，包装和运输规则3产品结构和尺寸
3.1结构
软管应由内胶层、增强层和外胶层组成。3.2规格尺寸
软管的规格尺寸及公差应符合表1的规定。表1
公称尽寸及充差
公称内径
内径允差
注：软管的长度由供需双方协商解决。3.3产品标记
标记内容：产品名称、规格、标准代号。国家技术监督局1992-06-09批准长度允差
软管全长的1%
胶层厚度不小于
内胶层
外胶层
1993-06-01实施

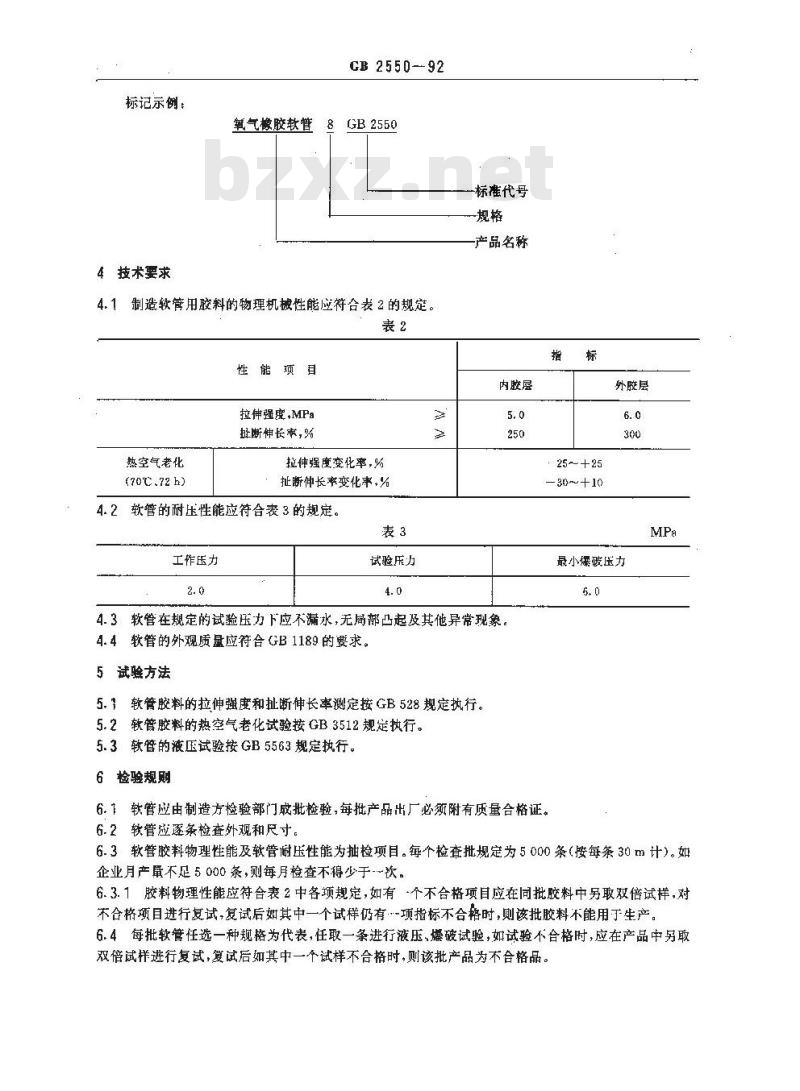

标记示例：
4技术要求
氧气橡胶软管
CB2550-92
8GB2550
4.1制造软管用胶料的物理机械性能应符合表2的规定。表2
性能项目
拉伸强度，MPa
批断神长本，%
热空气老化
(70℃.72h)
拉伸强度变化率，%
扯断伸长书变化率，%
软管的耐压性能应符合表3的规定。4.2
工作压力
试验压力
-标准代号
-规格
产品名称
内胶层
4.3软管在规定的试验压力下应不漏水，无局部凸起及其他异常现象。4.4软管的外观质量应符合GB1189的要求。5试验方法
5.1软管胶料的拉伸强度和扯断伸长率测定按GB528规定执行。5.2软管胶料的热空气老化试验接GB3512规定执行。5.3软管的液压试验按GB5563规定执行。6检验规则
30～+10
外胶层
最小爆破压力
6.1软管应由制造方检验部门成批检验，每批产品出厂必颈附有质量合格证。6.2软管应逐条检查外观和尺寸。6.3软管胶料物理性能及软管耐压性能为抽检项目。每个检查批规定为5000条（按每条30m计）。如企业月产量不足5000条，则每月检查不得少于-次。6.3.1胶料物理性能应符合表2中各项规定，如有个不合格项目应在同批胶料中另取双倍试样，对不合格项目进行复试,复试后如其中一个试样仍有-项指标不合格时，则该批胶料不能用于生产。6.4每批软管任选一种规格为代表，任取一条进行液压,爆破试验，如试验不合格时，应在产品中另取双倍试样进行复试，复试后如其中一个试样不合搭时，则该批产品为不合格品。7标志、包装、贮存和使用

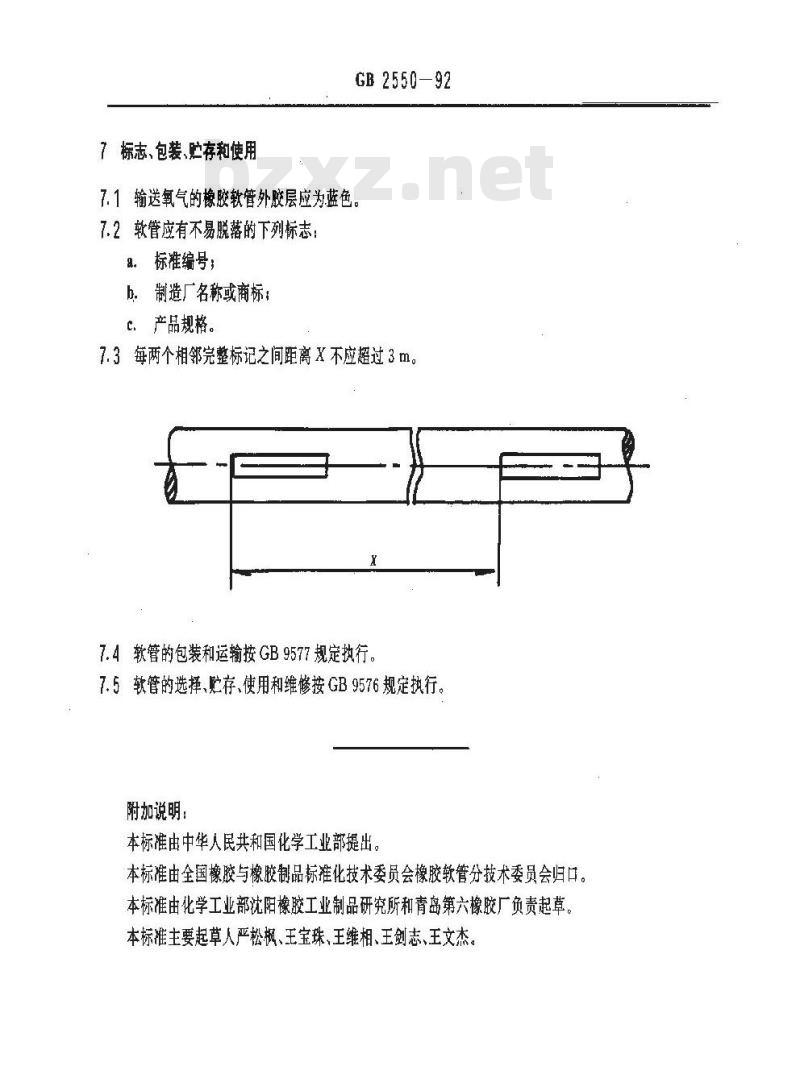

GB2550—92
7.1输送氧气的橡胶软管外胶层应为蓝色7.2软管应有不易脱落的下列标志：a。标准编号；
b，制造厂名称或商标；
c．产品规格。
7.3每两个相邻完整标记之间距离X不应超过3m。7.4软管的包装和运输按GB9577规定执行。7.5软管的选择、贮存、使用和维修按GB9576规定执行。附加说明：
本标准由中华人民共和国化学工业部据出本标准由全国橡胶与橡胶制品标准化技术委员会橡胶软管分技术委员会归口。本标准由化学工业部沈阳橡胶工业制品研究所和青岛第六橡胶厂负责起草。本标准主要起草人严松枫、王宝珠、王维相、王剑志、王文杰，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
