【国家标准(GB)】 煤的结渣性测定方法

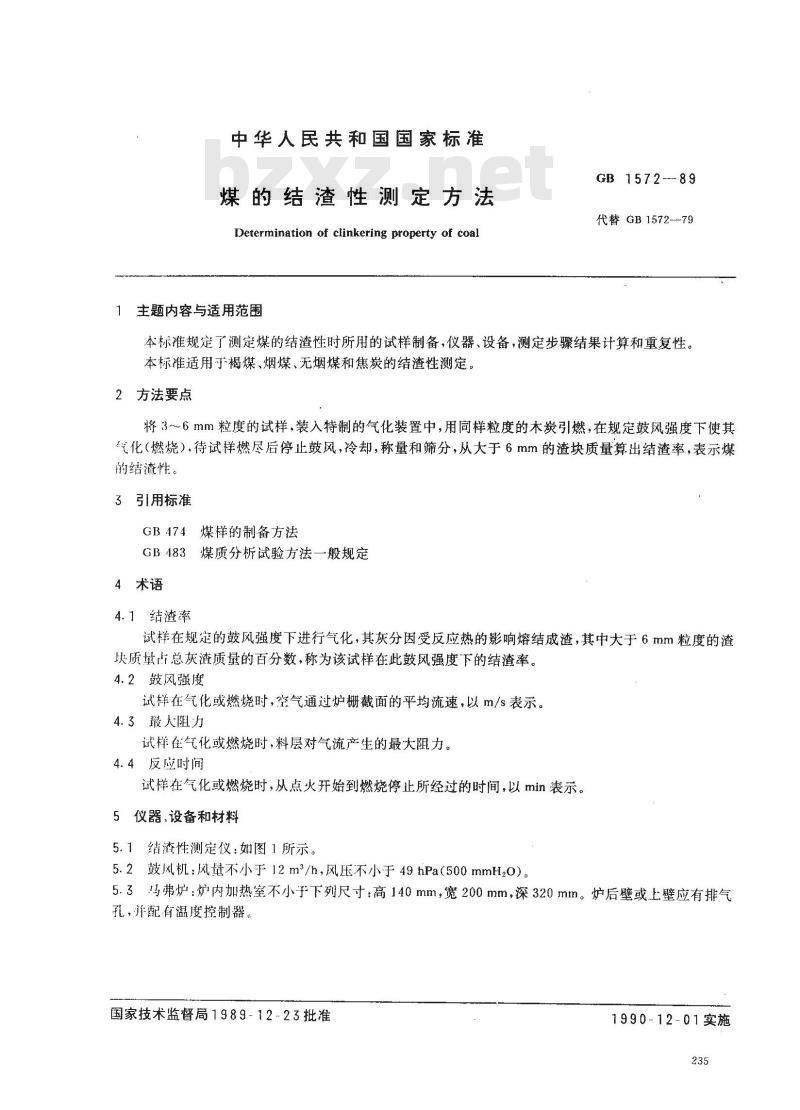

中华人民共和国国家标准
煤的结渣性测定方法
Determination of clinkering property of coal主题内容与适用范围
GB157289
代替 GB 1572-79
本标准规定了测定煤的结渣性时所用的试样制备，仪器、设备，测定步骤结果计算和重复性。本标准适用于褐煤、烟煤、无烟煤和焦炭的结渣性测定。2方法要点
将3～6mm粒度的试样，装入特制的气化装置中，用同样粒度的木炭引燃，在规定鼓风强度下使其汽化（燃烧），待试样燃尽后停止鼓风，冷却，称量和筛分，从大于6mm的渣块质量算出结渣率，表示煤的结渣性。
引用标准
GB474煤样的制备方法
GB 483
煤质分析试验方法一般规定
4术语
4.1结渣率
试样在规定的鼓风强度下进行气化，其灰分因受反应热的影响熔结成渣，其中大于6mm粒度的渣块质量占总灰渣质量的百分数，称为该试样在此鼓风强度下的结渣率。4.2鼓风强度
试样在气化或燃烧时，空气通过炉栅截面的平均流速，以m/s表示。4.3最大阻力
试样在气化或燃烧时，料层对气流产生的最大阻力。4.4反应时间
试样在气化或燃烧时，从点火开始到燃烧停止所经过的时间，以min表示。5仪器、设备和材料
5.1结渣性测定仪：如图1所示。5.2鼓风机：风量不小于12m2/h，风压不小于49hPa（500mmH20）。5.3马弗炉：炉内加热室不小于下列尺寸：高140mm，宽200mm，深320mm。炉后壁或上壁应有排气孔，并配有温度控制器。
国家技术监督局1989-12-23批准1990-12-01实施
GB 1572 --- 89

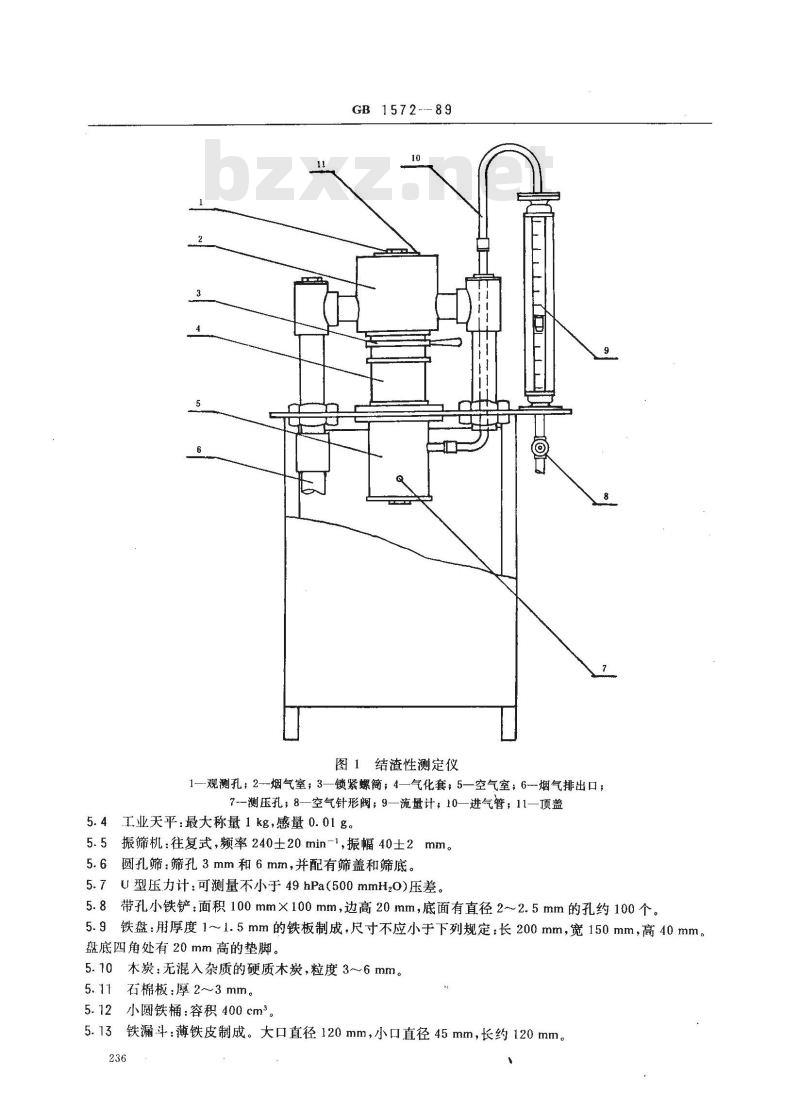

图1结渣性测定仪
1—-观测孔；2-烟气室；3—锁紧螺筒；4—气化套，5—空气室；6--烟气排出口；7—测压孔；8—空气针形阀；9—流量计；10—进气管；11—顶盖5.4工业天平：最大称量1kg，感量0.01g。5.5振筛机：往复式，频率240士20min-1，振幅40士2mm。5.6圆孔筛：筛孔3mm和6mm，并配有筛盖和筛底。5.7U型压力计：可测量不小于49hPa(500mmH20)压差。5.8带孔小铁铲：面积100mm×100mm，边高20mm，底面有直径2~~2.5mm的孔约100个。5.9铁盘：用厚度1~~1.5mm的铁板制成，尺寸不应小于下列规定：长200mm，宽150mm，高40mm。盘底四角处有20mm高的垫脚。
5.10木炭：无混入杂质的硬质木炭，粒度3~6mm。石棉板：厚2~~3mm。
2小圆铁桶：容积400cm2。
5.13铁漏斗：薄铁皮制成。大口直径120mm，小口直径45mm，长约120mm。236

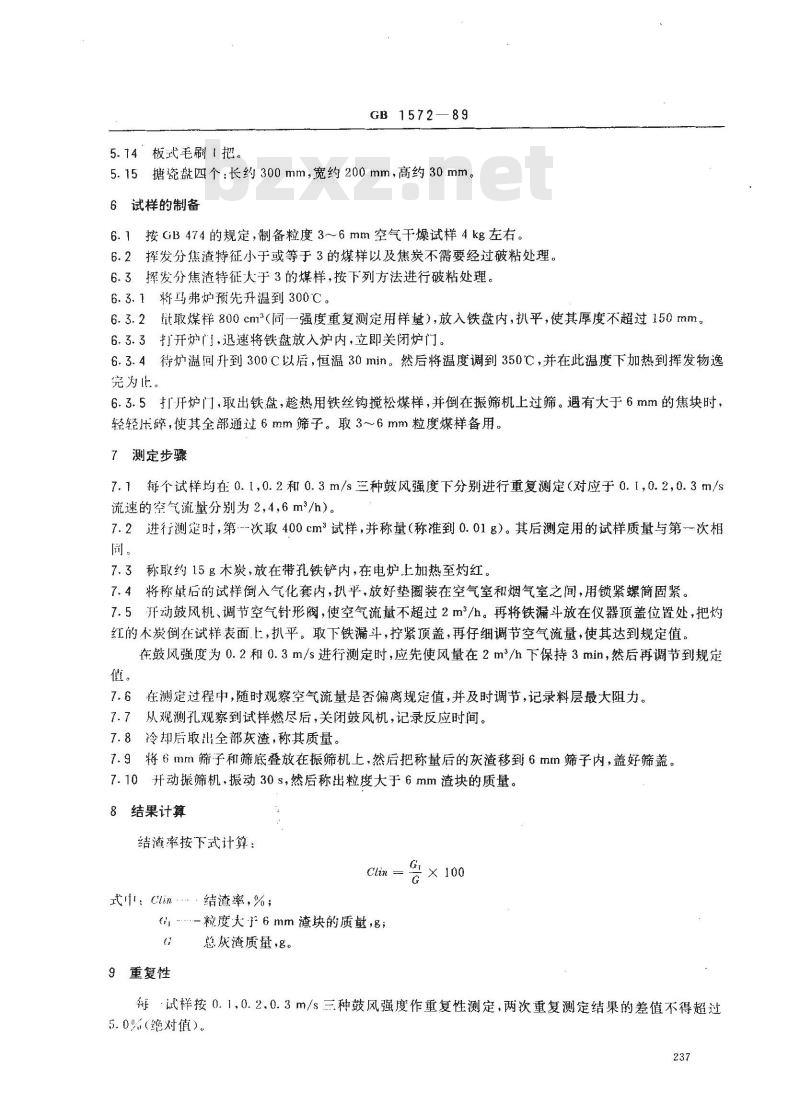

5.14板式毛刷1把。
GB 1572—
5.15塘瓷盘四个：长约300mm，宽约200mm，高约30mm。6试样的制备
6.1按GB474的规定，制备粒度3～6mm空气干燥试样4kg左右。6.2挥发分焦渣特征小于或等于3的煤样以及焦炭不需要经过破粘处理。6.3挥发分焦渣特征大于3的煤样，按下列方法进行破粘处理。6.3.1将马弗炉预先升温到300℃。6.3.2量取煤样800cm（同一强度重复测定用样量），放入铁盘内，扒平，使其厚度不超过150mm。6.3.3打开炉门，迅速将铁盘放入炉内，立即关闭炉门。6.3.4待炉温回升到300C以后，恒温30min。然后将温度调到350℃，并在此温度下加热到挥发物逸完为止。
6.3.5打开炉门，取出铁盘，趁热用铁丝钩搅松煤样，并倒在振筛机上过筛。遇有大于6mm的焦块时，轻轻压碎，使其全部通过6mm筛子。取3~6mm粒度煤样备用。7测定步骤
7.1每个试样均在0.,0.2和0.3m/s三种鼓风强度下分别进行重复测定（对应于0.1,0.2,0.3m/s流速的空气流量分别为2，4,6m2/h）。7.2进行测定时，第-次取400cm2试样，并称量（称准到0.01g）。其后测定用的试样质量与第一次相同。
7.3称取约15g木炭，放在带孔铁铲内，在电炉上加热至灼红。7.4将称量后的试样倒入气化套内，扒平，放好垫圈装在空气室和烟气室之间，用锁紧螺简固紧。7.5开动鼓风机、调节空气针形阀，使空气流量不超过2m2/h。再将铁漏斗放在仪器顶盖位置处，把灼红的木炭倒在试样表面，扒平。取下铁漏斗，拧紧顶盖，再仔细调节空气流量，使其达到规定值。在鼓风强度为0.2和0.3m/s进行测定时，应先使风量在2m2/h下保持3min，然后再调节到规定值。
在测定过程中，随时观察空气流量是否偏离规定值，并及时调节，记录料层最大阻力。7.7
从观测孔观察到试样燃尽后，关闭鼓风机，记录反应时间。7.8冷却后取出全部灰渣，称其质量。7.9将6mm筛子和筛底叠放在振筛机上，然后把称量后的灰渣移到6mm筛子内，盖好筛盖。7.10开动振筛机，振动30s，然后称出粒度大于6mm渣块的质量。结果计算
结渣率按下式计算：bzxz.net
t Clin
结渣率，%；
…-粒度夫子6mm渣块的质，g；
总灰渣质量，g。
9重复性
每·试样按0.1，0.2.0.3m/s三种鼓风强度作重复性测定，两次重复测定结果的差值不得超过5.0%（绝对值）。

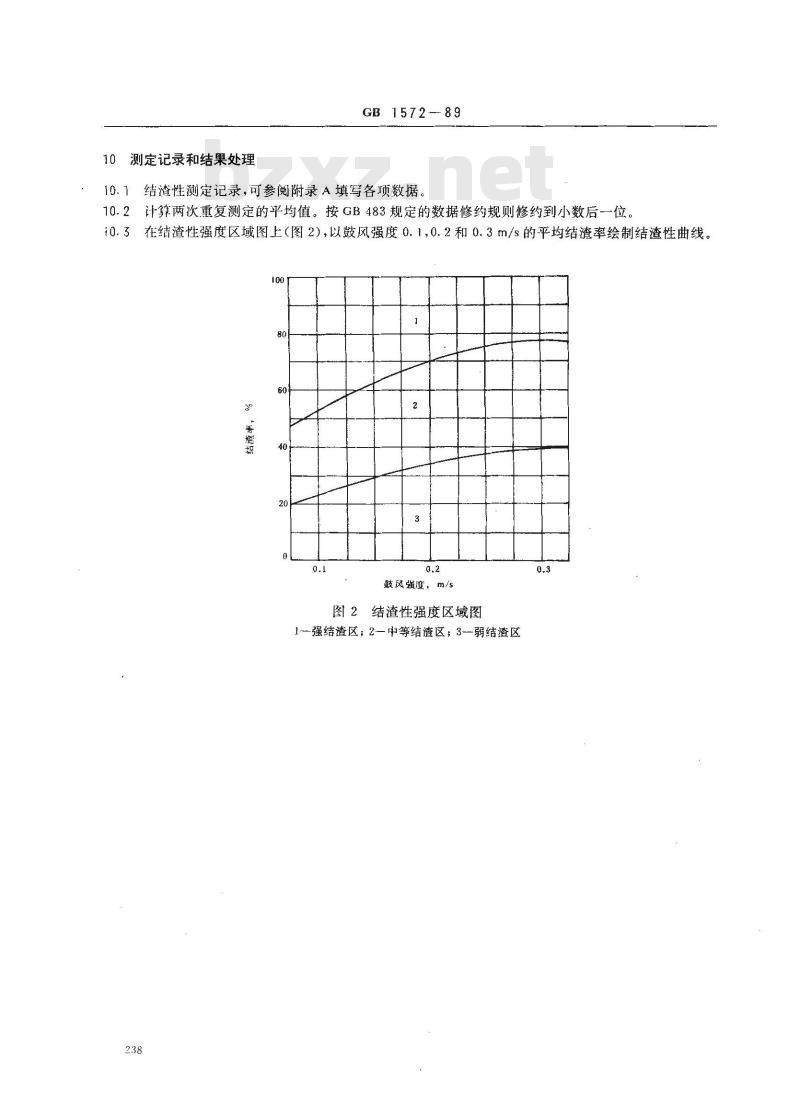

10测定记录和结果处理
GB1572-89
10.1结渣性测定记录，可参阅附录A填写各项数据。10.2计算两次重复测定的平均值。按GB483规定的数据修约规则修约到小数后一位。10.3在结渣性强度区域图上（图2)，以鼓风强度0.1,0.2和0.3m/s的平均结渣率绘制结渣性曲线。80
鼓风强度，m/s
图2结渣性强度区域图
1强结渣区；2—中等结渣区；3弱结渣区0.3
试样编号：
月、日
鼓风强度
附加说明：
来样单位：
GB1572 --- 89

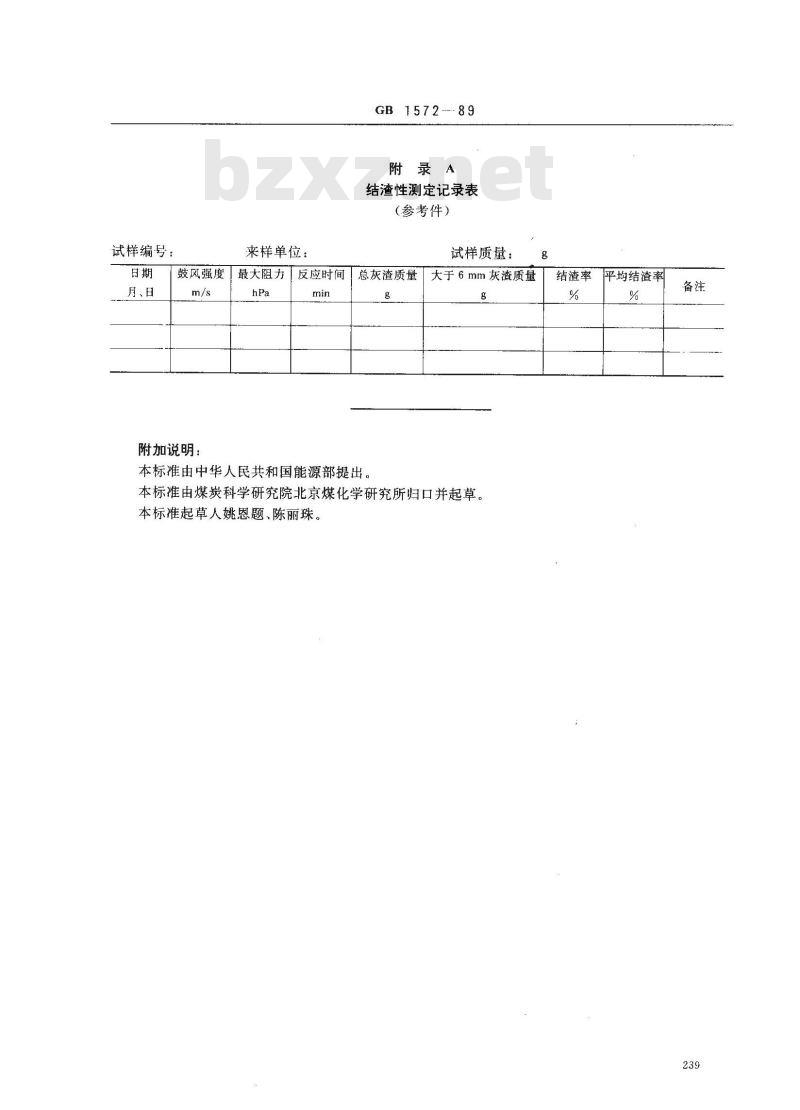

附录A
结渣性测定记录表
（参考件）
试样质量：
反应时间总灰渣质量
最大阻力
本标准由中华人民共和国能源部提出。o
大于6mm灰渣质量
本标准由煤炭科学研究院北京煤化学研究所归口并起草。本标准起草人姚恩题、陈丽珠。ao
结渣率
平均结渣率
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
