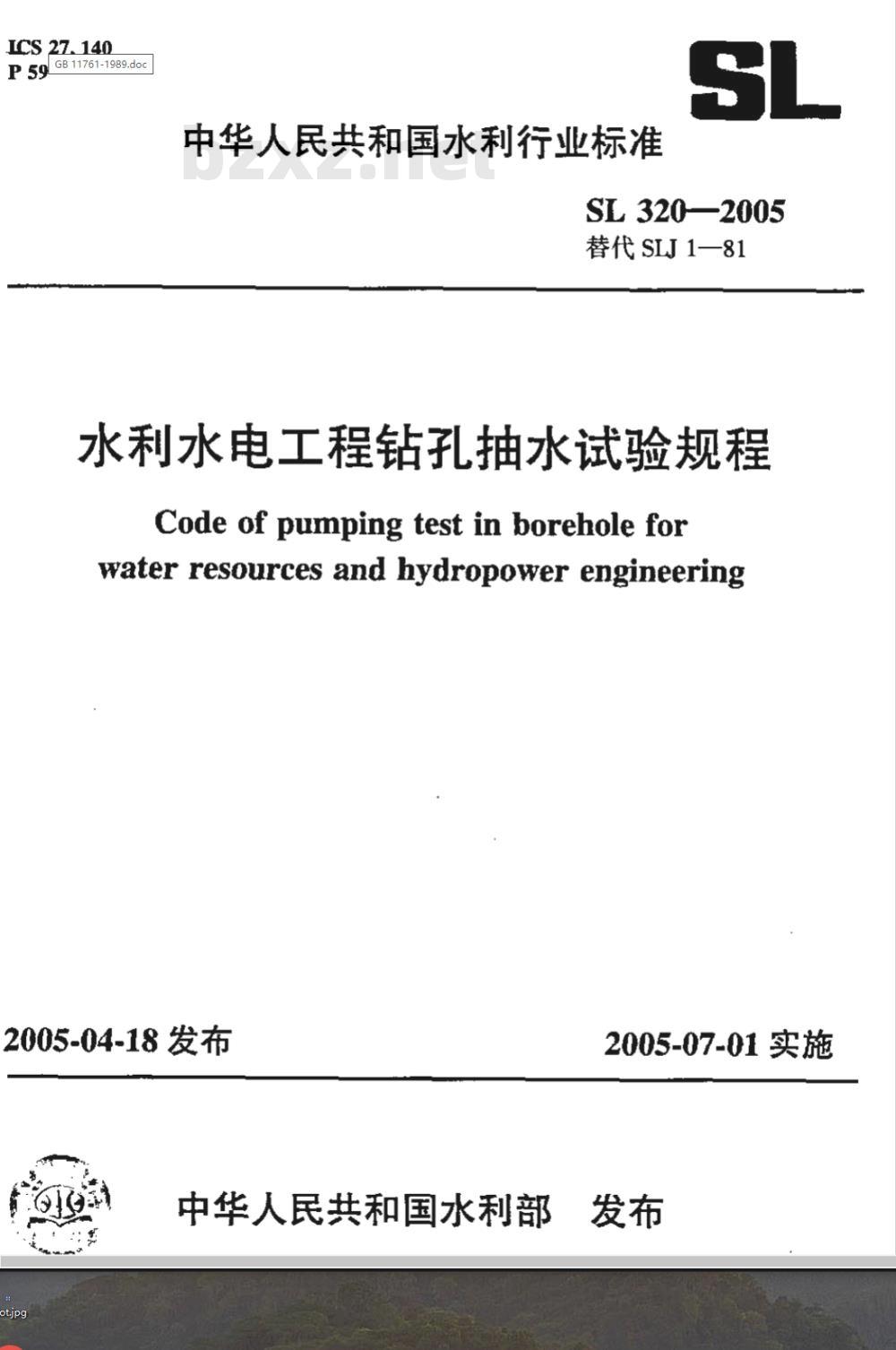

中华人民共和国水利行业标准
SL 320—2005
替代SLJ1—81
水利水电工程钻孔抽水试验规程Code of pumping test in borehole forwater resources and hydropower engineering2005-04-18 发布
2005-07-01 实施
中华人民共和国水利部
中华人民共和国水利部

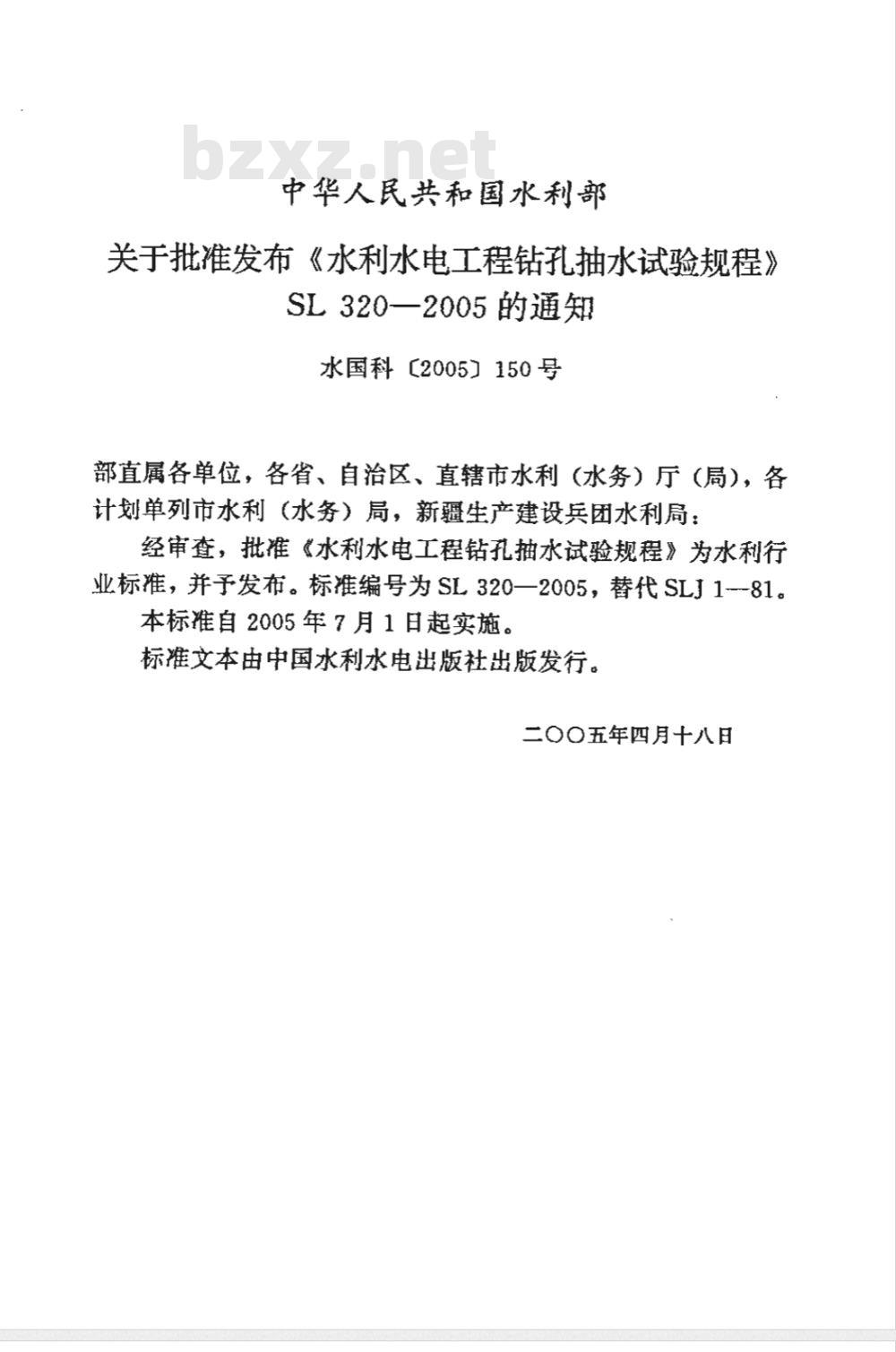

关于批准发布《水利水电工程钻孔抽水试验规程》SL320—2005的通知
水国科【2005】150号
部直属各单位，各省、自治区、直辖市水利（水务）厅（局），各计划单列市水利（水务）局，新疆生产建设兵团水利局：经审查，批准《水利水电工程钻孔抽水试验规程》为水利行业标准，并予发布。标准编号为SL320一2005，替代SLJ1--81。本标准自2005年7月1日起实施。标准文本由中国水利水电出版社出版发行。二〇〇五年四月十八日

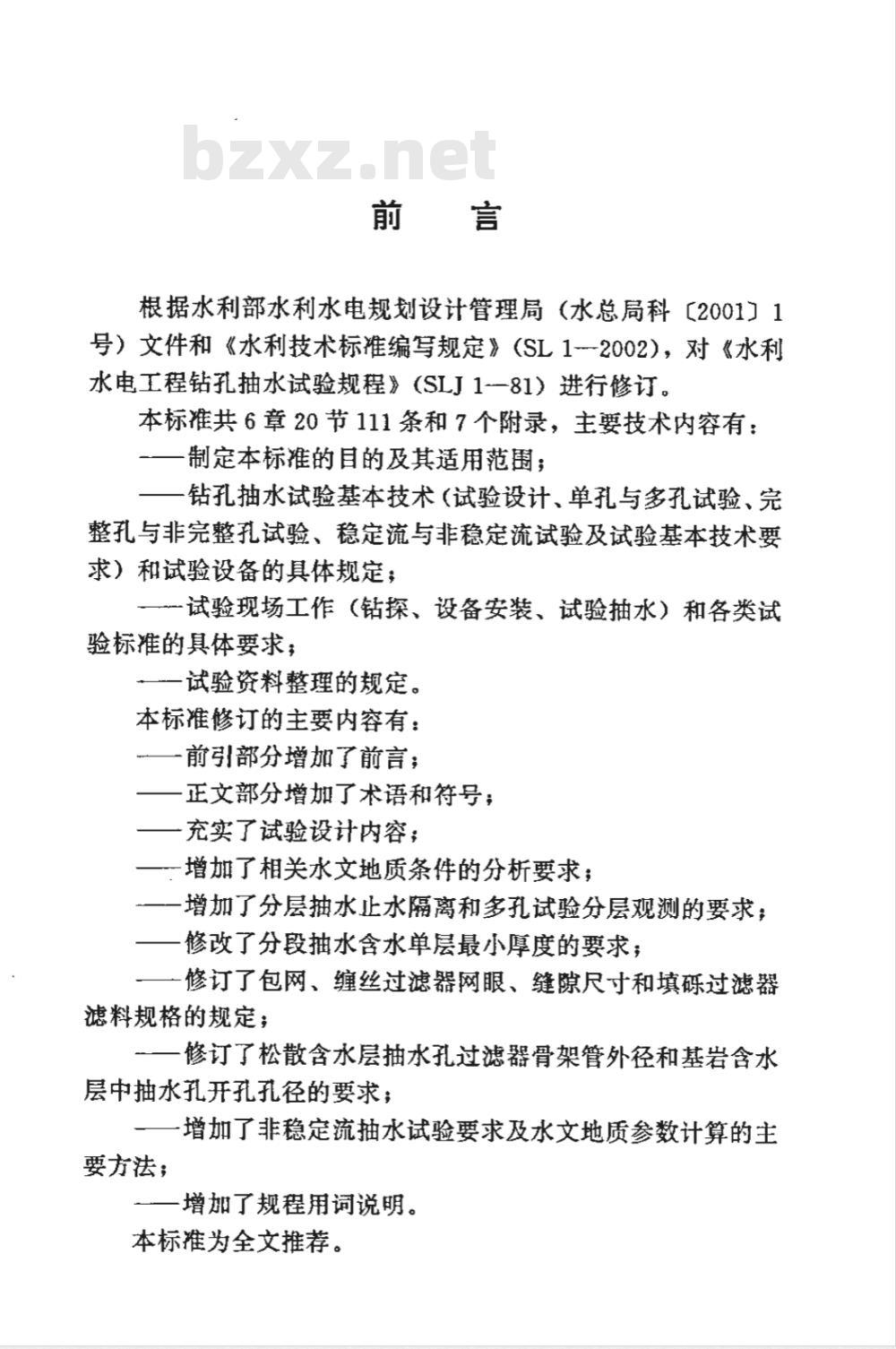

根据水利部水利水电规划设计管理局（水总局科【2001］1号）文件和《水利技术标准编写规定》（SL1--2002），对《水利水电工程钻孔抽水试验规程》（SLJ1~一81）进行修订，本标准共6章20节111条和7个附录，主要技术内容有：一制定本标准的目的及其适用范围；一钻孔抽水试验基本技术（试验设计、单孔与多孔试验、完整孔与非完整孔试验、稳定流与非稳定流试验及试验基本技术要求）和试验设备的具体规定；
一一试验现场工作（钻探、设备安装、试验抽水）和各类试验标准的具体要求；
一试验资料整理的规定。
本标准修订的主要内容有：
一前引部分增加了前言；
正文部分增加了术语和符号；
一充实了试验设计内容；
—增加了相关水文地质条件的分析要求；一增加了分层抽水止水隔离和多孔试验分层观测的要求；修改了分段抽水含水单层最小厚度的要求；一修订了包网、缠丝过滤器网眼、缝隙尺寸和填砾过滤器滤料规格的规定；
修订了松散含水层抽水孔过滤器骨架管外径和基岩含水层中抽水孔开孔孔径的要求；
一增加了非稳定流抽水试验要求及水文地质参数计算的主要方法；
一一增加了规程用词说明。
本标推为全文推荐。

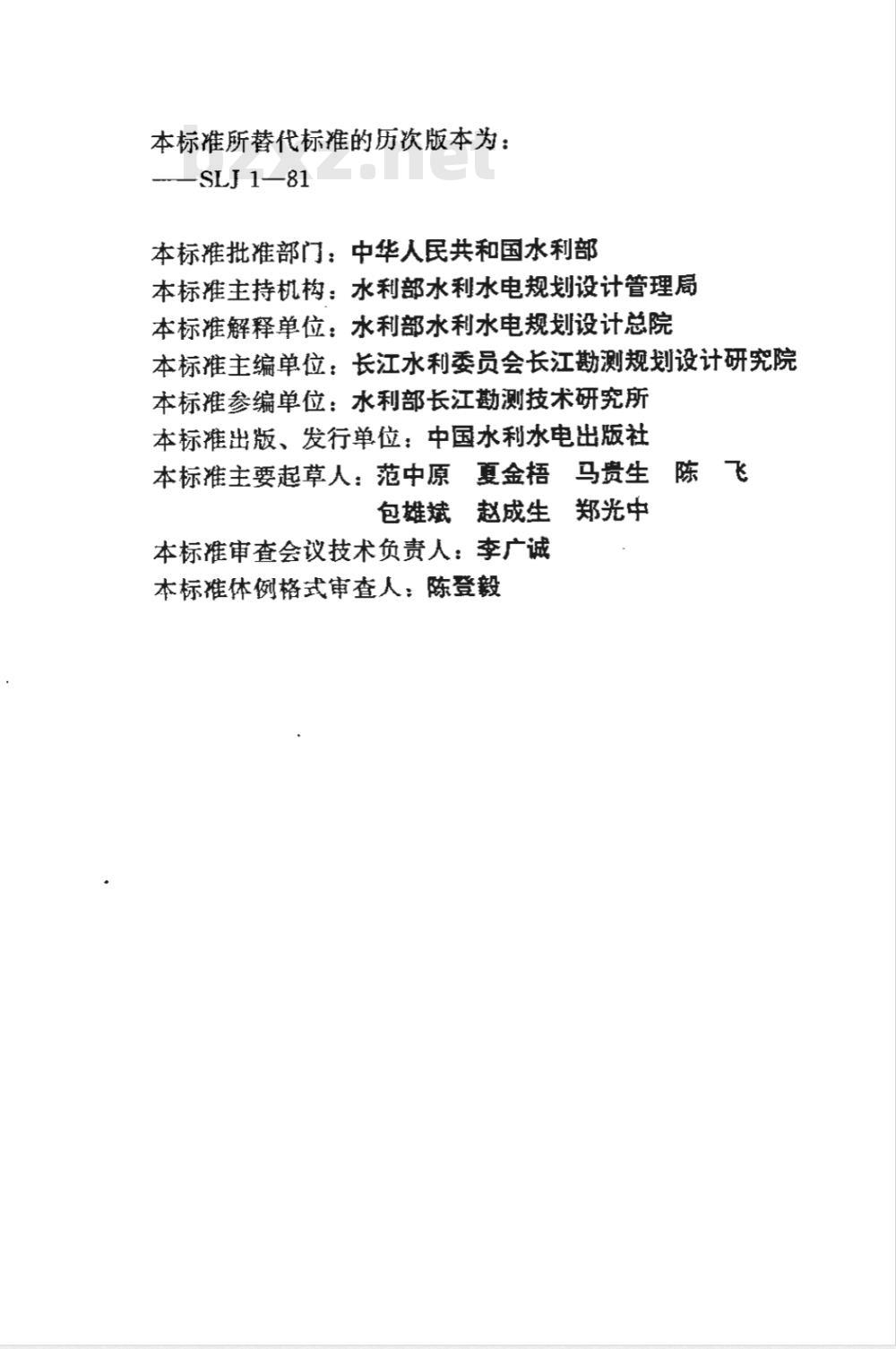

本标准所替代标准的历次版本为：-SLJ1-81
本标批准部门：中华人民共和国水利部本标准主持机构：水利部水利水电规划设计管理局本标准解释单位：水利部水利水电规划设计总院本标准主编单位：长江水利委员会长江勘测规划设计研究院本标准参编单位：水利部长江勘测技术研究所本标准出版、发行单位：中国水利水电出版社本标准主要起草人：范中原夏金梧马贵生陈　飞　包雄斌赵成生郑光中

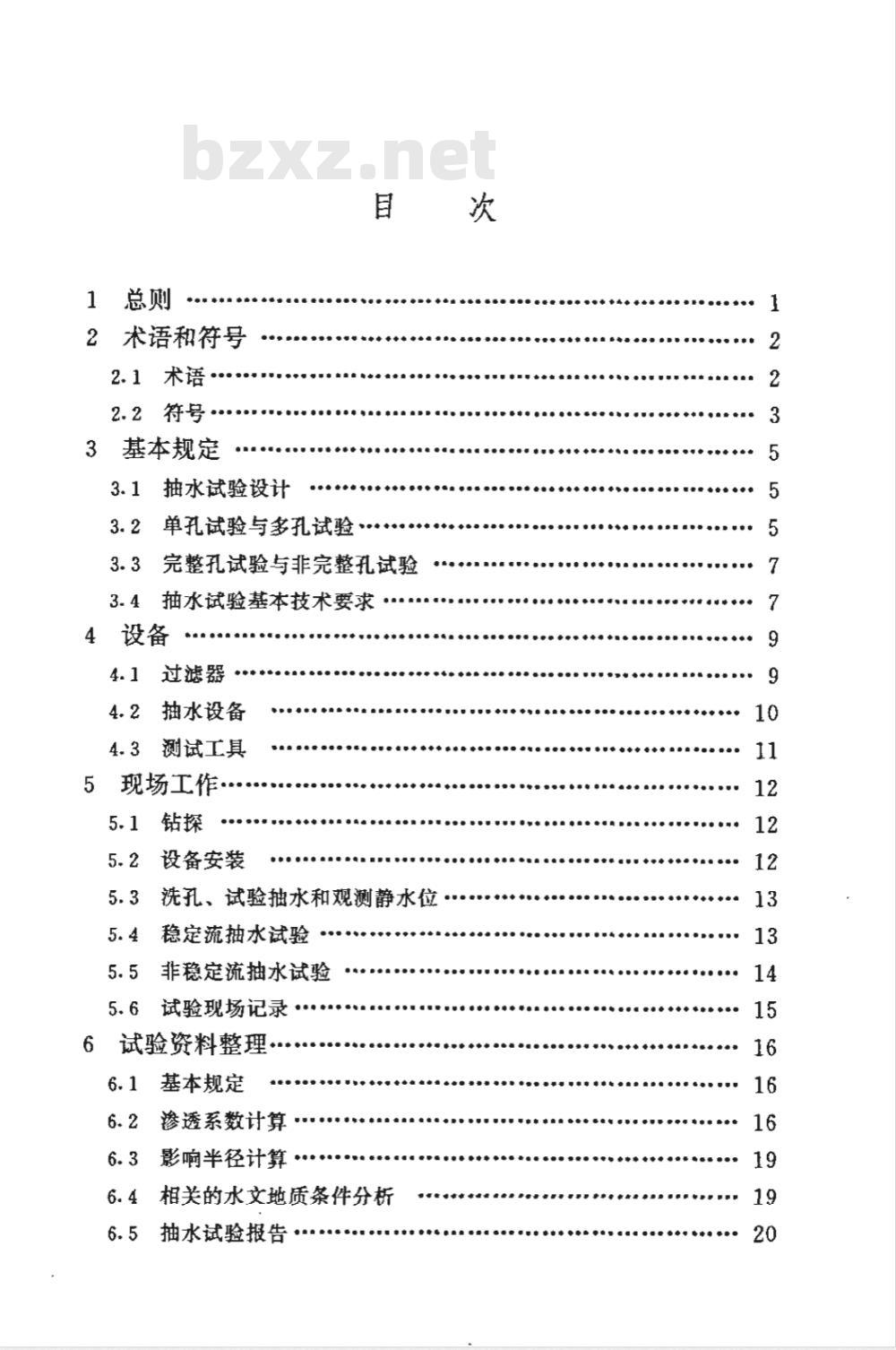

本标准审查会议技术负责人：李广诚本标准体例格式审查人：陈登毅总则
2术语和符号
2.1术语
2.2符号
3基本规定
抽水试验设计免费标准下载网bzxz
单孔试验与多孔试验
完整孔试验与非完整孔试验
抽水试验基本技术要求
4设备
过滤器
抽水设备
测试工具
现场工作
设备安装
洗孔、试验抽水和观测静水位
稳定流抽水试验
非稳定流抽水试验
试验现场记录…
试验资料整理·
基本规定
渗透系数计算·
影响半径计算·
6.4相关的水文地质条件分析
抽水试验报告.·
附录A
附录B
附录C
附录 D
附录E
附录F
附录G
观测记录格式
稳定流抽水渗透系数计算公式表展开多项式的均差播插值法
用配线法计算非稳定流抽水试验的水文地质参数··31用拐点法求有越流补给的水文地质参数影响半径计算公式表
钻孔抽水试验成果表(示例）
标准用词说明
条文说明
1总则
1.0.1为统一水利水电工程钻孔抽水试验方法，确定含水层渗透性及了解相关水文地质条件，制定本标雄。1.0.2本标准适用于水利水电工程地质勘察中的钻孔抽水试验工作。
1.0.3本标准的引用标准主要有以下标准：《水利水电工程地质勘察规范》（GB50287）《供水水文地质勘察规范》（GB50027）《水利水电工程钻探规程》（SL291）《水利水电工程地质观测规程》（SL245）1.0.4水利水电工程钻孔抽水试验除应符合本标准外，尚应符合国家现行的有关标准的规定。
2.1.1降深
2术语和符号
2.1术语
drawdown
抽水时的地下水位下降值，为天然静水位与动水位之差。2.1.2钻孔抽水试验
pumping test in borehole
从钻孔中抽水并根据其出水量与降深的关系，确定含水层渗透性及了解相关水文地质条件的一种原位试验方法。2.1.3稳定流抽水试验
steadyflowpumpingtest
抽水过程中，要求出水量和动水位同时出现相对稳定，并延续一定时间的抽水试验。
2.1.4非稳定流抽水试验
unsteadyflowpumping test
抽水过程中，保持出水量固定，观测动水位变化；或保持降深固定，观测出水量变化的抽水试验。2.1.5抽水孔
pumping well
试验中用作抽水的钻孔。
2.1.6观测孔
observation well
试验中专门设置的用作观测动水位的钻孔。2.1.7完整孔
completely penetrating well
进水段完全穿透含水层的抽水孔。2.1.8非完整孔
partially penetrating
进水段仅穿入含水层一部分的抽水孔。单孔抽水试验
single well pumping test
只在一个抽水孔中抽水并测量出水量与降深值的抽水试验。2.1.10多孔抽水试验
observation
pumping test with multiple wells除在一个钻孔中抽水和测量出水量与降深外，还布置观测孔观测动水位的抽水试验。
2.1.11降落漏斗
depression cone
在抽水孔周围形成的漏斗状地下水位面（水压面）的下降区域。
2.1.12动水位
drawdown level
抽水过程中随出水量和时间变化而变化的地下水位（水头）。2.1.13过滤器
screen assembly
设置于抽水孔中进水段部位，用于护壁、滤水和防止涌砂的装置。
2.2符　号
B—越流因数。
cu一一含水层砂、土颗粒级配的不均匀系数。D10、Dso—一填砾过滤器滤料中，过筛砾料质量百分数为10%、50%的滤料颗粒的最大粒径。di0、d20、ds0、d60-—含水层砂、土样颗粒分析试验中，过筛土粒质量百分数为10%、20%、50%、60%的颗粒的最大粒径。
H一一潜水含水层的厚度。
h一一承压含水层自顶板算起的压力水头高度。hr一一任一观测孔在抽水或水位恢复时的孔壁处的潜水含水层厚度。
hw—一抽水或水位恢复时抽水孔壁处的潜水含水层厚度。
△h?—天然情况下潜水含水层厚度和抽水孔或观测孔孔壁处潜水含水层厚度(h或h)的平方差，即 Ah2=H?一h或 Ah2H2h2。K—含水层渗透系数。
1——过滤器长度。
M一承压含水层的厚度。
Q出水量。
R—影响半径。
ri T2、 ..
抽水孔过滤器半径。
各观测孔至抽水孔的距离。
降深。
承压含水层的释（储）水系数。导水系数，为K、M的乘积。
时间。
潜水含水层的给水度。
3基本规定
3.1抽水试验设计
抽水试验设计宜包括下列内容：3.1.1
试验目的、试验方案及试验地段的选择。抽水孔和观测孔及观测线的布置。2
抽水孔、观测孔结构，成孔工序，过滤器型号规格以及安3
装要求。
抽水设备与试验测试工具的技术要求。5
现场试验技术与试验记录要求。渗透系数计算方法与计算公式的选择。相关水文地质条件分析的要求。试验设计应根据下列地质与水文地质资料进行：1
试验区的地下水分布、流向及埋藏条件。2松散含水层岩性结构、颗粒组成、成层特性及透水性与富水性的定量估算。
3层状岩体的含水层与隔水层划分，含水裂隙岩体与岩溶岩体的分布特征，岩体裂隙与岩溶的发育程度及其几何参数在典型地段的调查、统计资料。
4含水层或含水岩组的厚度。
5必要时可布置专门的钻孔，补充有关的其他地质及水文地质资料。
3. 2单孔试验与多孔试验
3.2.1单孔试验与多孔试验的选择，应根据工程区地质与水文地质条件的复杂程度及其对工程的影响大小进行，并应符合下列要求：
1地质与水文地质条件比较简单的工程区，为初步查明河床5
