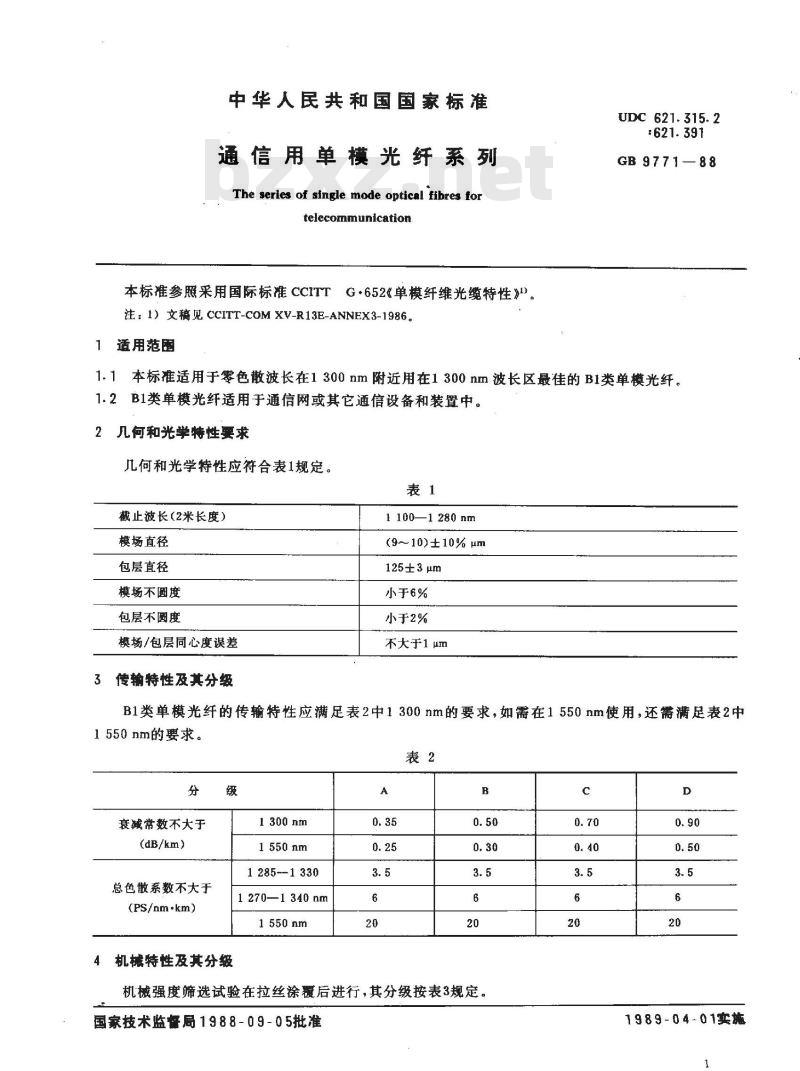

【国家标准(GB)】 通信用单模光纤系列

中华人民共和国国家标准
通信用单模光纤系列
The series of single mode optical fibres fortelecommunication
本标准参照采用国际标准CCITTG·652《单模纤维光缆特性》\)。注：1）文稿见 CCITT-COM XV-R13E-ANNEX3-1986。适用范围
UDC 621. 315. 2
GB 9771—88
1.1本标准适用于零色散波长在1300nm附近用在1300nm波长区最佳的B1类单模光纤。1.2B1类单模光纤适用于通信网或其它通信设备和装置中。2几何和光学特性要求
几何和光学特性应符合表1规定。表1
截止波长（2米长度）
模场直径
包层直径
模场不圆度
包层不圆度
模场/包层同心度误差
传输特性及其分级
1100—1280nm
(9~10)±10% μm
125±3μm
小于6%
小于2%
不大于1um
B1类单模光纤的传输特性应满足表2中1300nm的要求，如需在1550nm使用，还需满足表2中1550 nm的要求。
衰减常数不大于
(dB/km)
总色散系数不大于
(PS/nm-km)
1300nm
1550nm
1285-1330
1 270—1 340 nm
1550nm
机械特性及其分级
机械强度筛选试验在拉丝涂覆后进行，其分级按表3规定。国家技术监督局1988-09-05批准c
1989-04-01实施

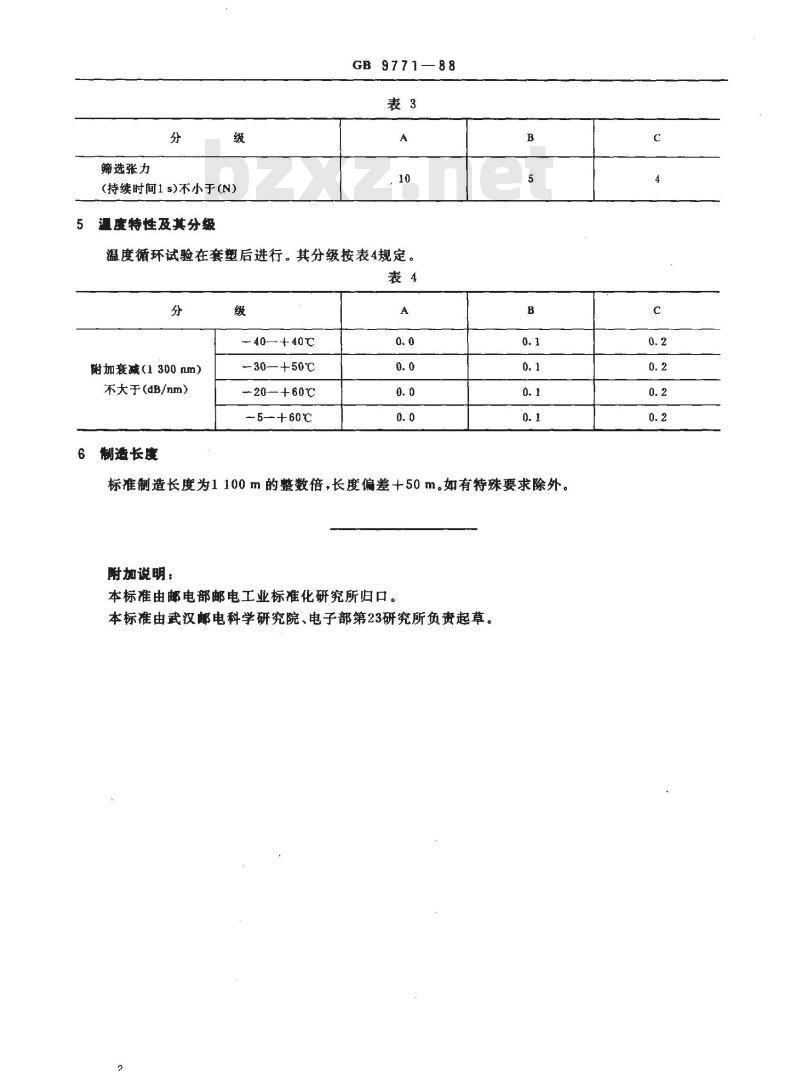

筛选张力
(持续时间1 s)不小于(N)
温度特性及其分级
GB 9771—88
温度循环试验在套塑后进行。其分级按表4规定。表4
附加衰减(1 300 nm）
不大于(dB/nm)
制造长度
40—+40℃
-30—+50℃
-20—+60℃
5—+60℃
标准制造长度为1100m的整数倍，长度偏差+50m。如有特殊要求除外。附加说明：
本标准由邮电部邮电工业标准化研究所归口本标准由武汉邮电科学研究院、电子部第23研究所负责起草。2
