【国家标准(GB)】 电话机试验方法

中华人國
民共和
国家标准

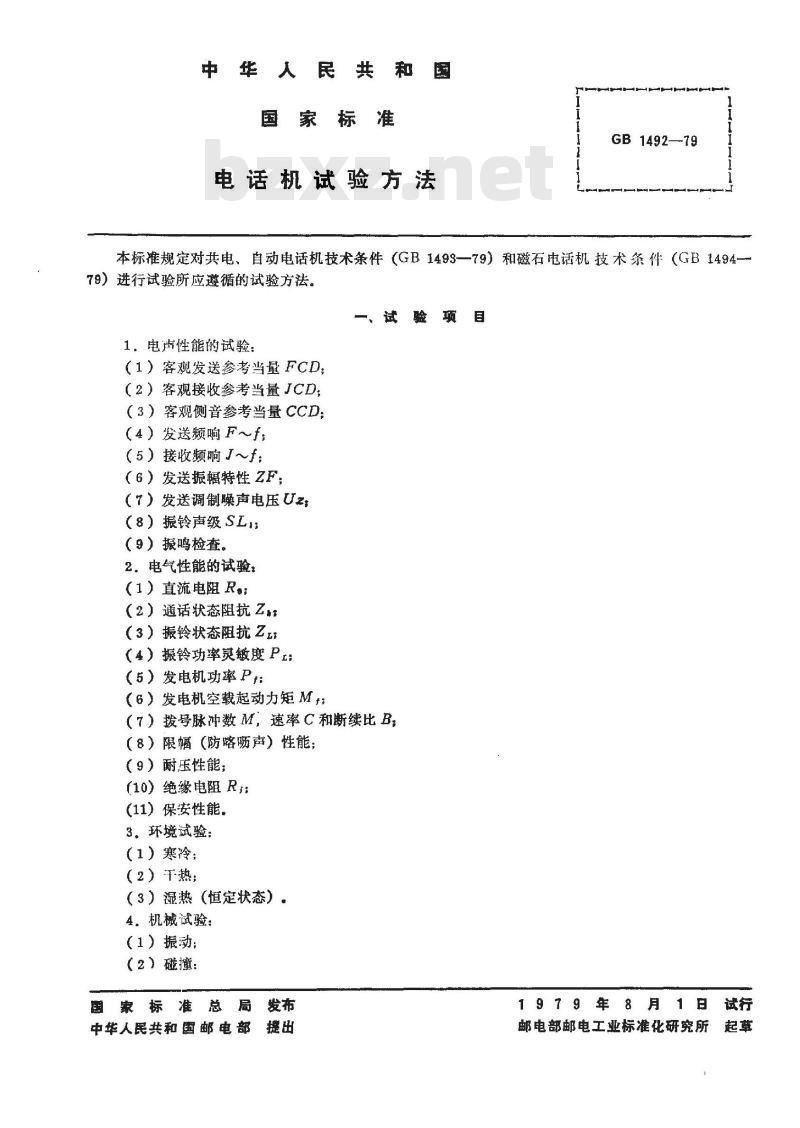

电话机试验方法
GB1492—79
本标准规定对共电、自动电话机技术条件（GB1493一79）和磁石电话机技术条件（GB1494-79）进行试验所应遵循的试验方法。一、试验项目
1．电性能的试验：
（1）客观发送参考当量FCD
（2）客观接收参考当量JCD；
（3）客观侧音参考当量CCD
（4）发送频响F～f
（5）接收频响J～f；
（6）发送振幅特性ZF：
（7）发送调制噪声电压Uz
（8）振铃声级SL#
（9）振鸣检查。
2.电气性能的试验：
（1）直流电阻R。；
（2）通话状态阻抗Z
（3）振铃状态阻抗Z
（4）振铃功率灵敏度PL:
（5）发电机功率Pt：
（6）发电机空载起动力矩M，：（7）拨号脉冲数M，速率C和断续比B；（8）限幅（防喀晰声）性能；
（9）耐压性能；
（10）绝缘电阻Ri
（11）保安性能。
3。环境试验：
（1）寒冷；
（2）干热：
（3）湿热（恒定状态）
4。机械试验：
（1）振动：
（2）碰撞：
国家标准总局发布
中华人民共和国邮电部
1979年8月1日
邮电部邮电工业标准化研究所起革（3）跌落。
5。寿命试验：
（1）拨号盘；
（2）发电机；
（3）叉簧（包括握键）
（4）话机绳。
6．客观参考当量测试仪：
（1）扫频信号发生器：
a．扫频频率范围：200～4000Hz：GB 1492--79
二、 主要仪器和设备要求
b。扫频周期：每秒—循环自200-4000—200Hz；c.扫频规律：近似于对数式；
d，频响不均勾度：200～4000Hz不大于±0.2dB（以1000Hz为基准）：e.频率刻度误差：不超过土2%；f.输出阻抗：600±2%2纯阻：
g．输出电平：三档，扫频时在参考当量表上的读数分别为0，十10和一10dB。（2）参考当量表：
a，频响不均匀度：200～4000Hz不大于±0.2dB（以1000Hz为基准）；b．输入阻抗：600±2%%纯阻；
c。检波特性：输入电压有效值U与流经表头电流I的关系为I一KU\·°，式中K为常数；d。刻度规律：dB刻度。当输入1kHz正弦电压有效值为U（mV）时，其dB刻度按201g标出：
c.测量范围：+40dB～—25dB：
f.表头阻尼：上升到odB的时间约3秒。285
（3）仿真耳及放大器：

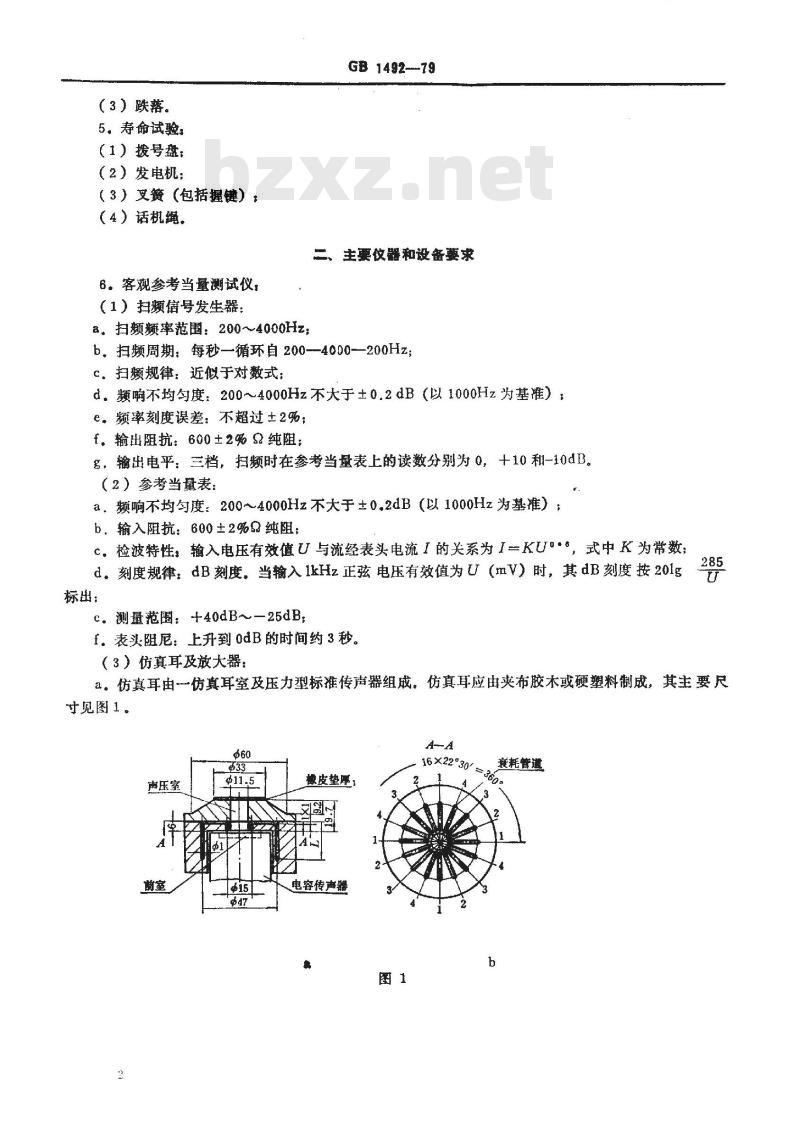

a。仿真耳由一仿真耳室及压力型标推传声器组成，仿真耳应由夹布胶木或硬塑料制成，其主要尺寸见图1。
声压室
橡皮垫厚，
电容传声器
16×22°30
凝耗管道
GB1492--79
b，标推传声器连同放大器的频响不均匀度：200~～4000Hz不大于土0.5dB（以100011z为基推）
c、标准传声器连同放大器的灵敏度：当效大器输出和参考当量表输入相连接时，标准传声器振膜上的声压为1.075pa时，当量表应指示0dB。测量时应该加入3.5dB衰减器，将灵缴度降低（当量表应指+35dB）。
d。测量声压从1Pa到10Pa时，其测量误差不大于1dB。注，·Pa-

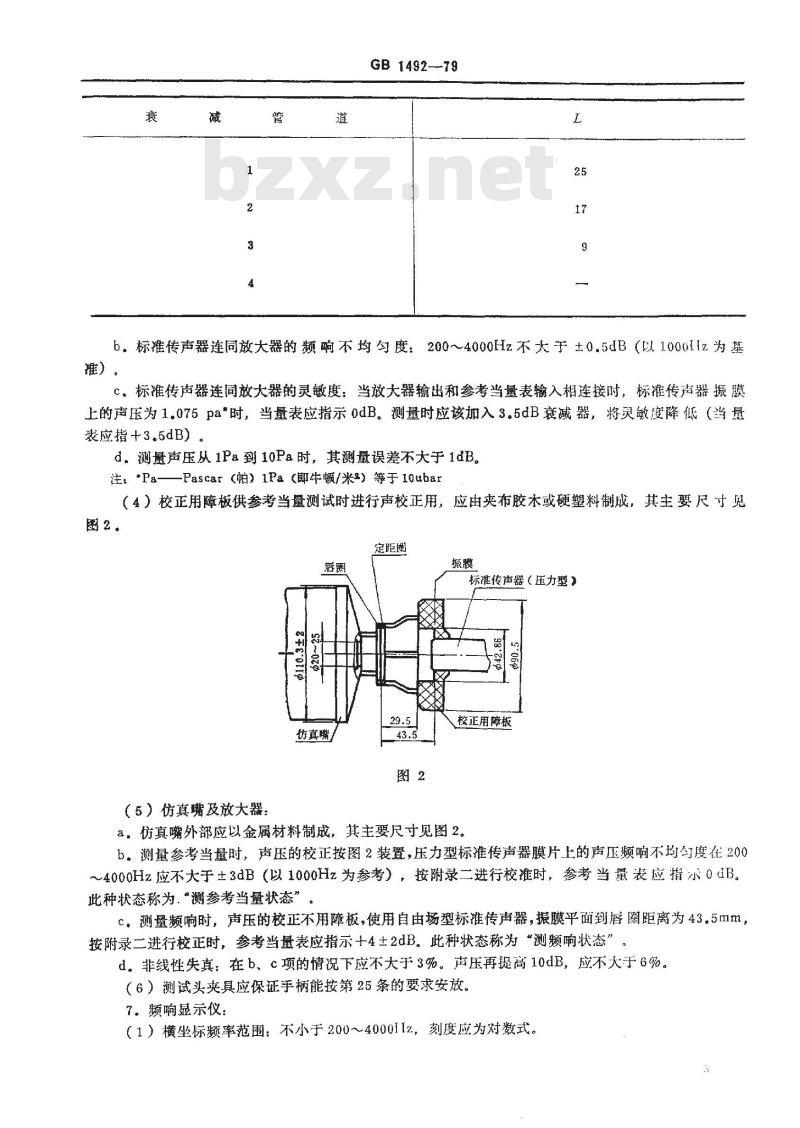

-Pascar（帕）1Pa（即牛顿/米）等于1Qubar（4）校正用障板供参考当量测试时进行声校正用，应由夹布胶木或硬塑料制成，其主娶尺寸见图2.
定距圈
仿真嘴/
（5）仿真購及放大器：
标准传声器（压力型》
校正用障板
a仿真嘴外部应以金属材料制成，其主要尺寸见图2。b。测量参考当量时，声压的校正按图2装置，压力型标准传声器膜片上的声压频响不均匀度在200～4000Hz应不大于±3dB（以1000Hz为参考），按附录二进行校准时，参考当量表应指示0dB。此种状态称为，“测参考当量状态”c，测量频响时，声压的校正不用障板，使用自由场型标推传声器，振膜平面到唇圈距离为43.5mm，按附录二进行校正时，参考当量表应指示十4土2dB。此种状态称为“测频响状态”d非线性失真：在b、c项的情况下应不大于3%。声压再提高10dB，应不大于6%。（6）测试头夹具应保证手柄能按第25条的要求安放。7。频响显示仪：
（1）横坐标频率范围：不小于200～4000ilz，刻度应为对数式。GB 1492—79
（2）纵坐标动态范围：不小于25dB，误差不大于±0.5dB（3）输入阻抗：不小于30k。
8.5000Hz高通滤波器组：
（1）阻带衰减与通带衰减之差不小于40dB。4000Hz～5000Hz衰减应变化35dB以上。（2）输入阻抗：不小于20k。
（3）输出阻抗：应和有效值电压表的输入阻抗（高阻）配接使用。（4）通带衰减应予以补偿。

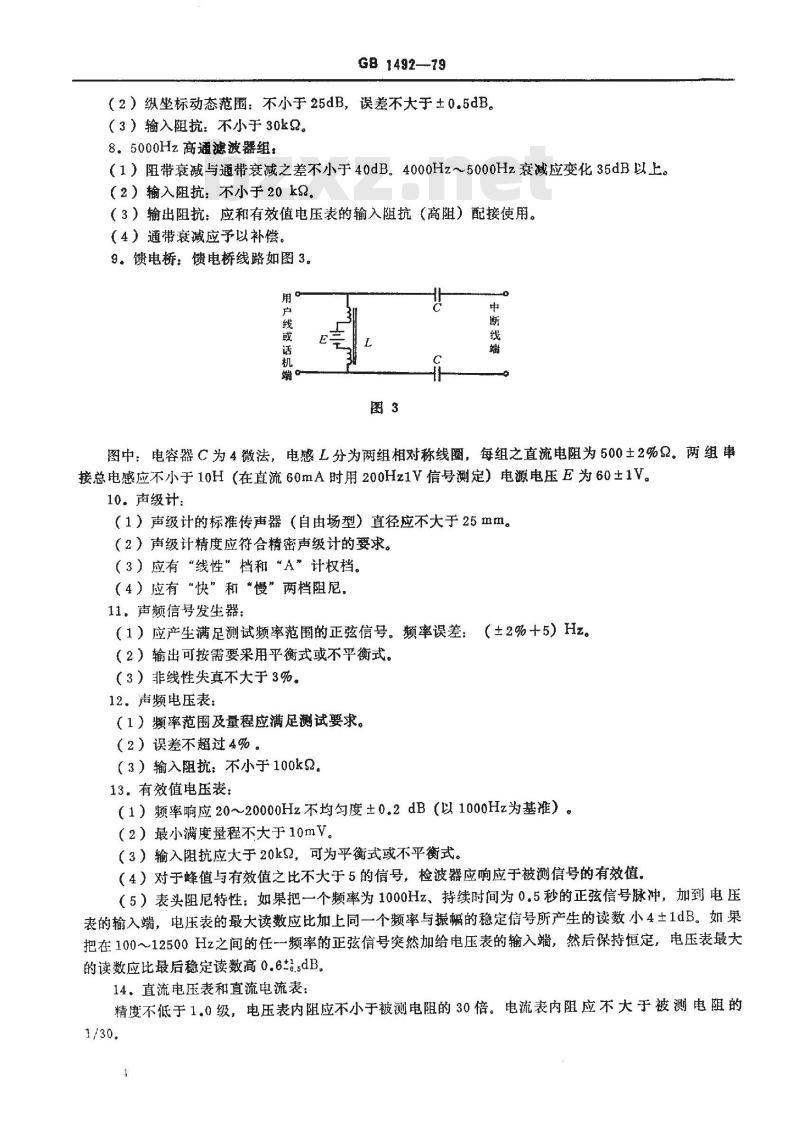

9。馈电桥：馈电桥线路如图3。多。
户线或
断线端
图中：电容器C为4微法，电感L分为两组相对称线圈，每组之直流电阻为500±2%。两组串接总电感应不小于10H（在直流60mA时用200Hz1V信号测定）电源电压E为60±1V。10.声级计
（1）声级计的标准传声器（自由场型）直径应不大于25mm。（2）声级计精度应符合精密声级计的要求。（3）应有“线性”档和“A”计权档。（4）应有“快”和“慢”两档阻尼。11，声频信号发生器：
（±2%+5）Hz。
（1）应产生满足测试频率范围的正弦信号。频率误差：（2）输出可按需要采用平衡式或不平衡式。（3）非线性失真不大于3%。
12．声频电压表：
（1）频率范围及量程应满足测试要求。（2）误差不超过4%。
（3）输入阻抗：不小于100k。
13。有效值电压表：
（1）频率响应20～20000Hz不均勾度±0.2dB（以1000Hz为基准）。（2）最小满度量程不大于10mV。（3）输入阻抗应大于20k2，可为平衡式或不平衡式。（4）对于蜂值与有效值之比不大于5的信号，检波器应响应于被测信号的有效值。（5）表头阻尼特性：如果把一个频率为1000Hz、持续时间为0.5秒的正弦信号脉冲，加到电压表的输入端，电压表的最大读数应比加上同一个频率与振幅的稳定信号所产生的读数小4土1dB。如果把在100～12500Hz之间的任频率的正弦信号突然加给电压表的输入端，然后保持恒定，电压表最大的读数应比最后稳定读数高0.6t.dB。14.直流电压表和直流电流表：
精度不低于1.0级，电压表内阻应不小于被测电阻的30倍。电流表内阻应不大于被测电阻的1/30。
15。振铃信号发生器：
GB1492--79

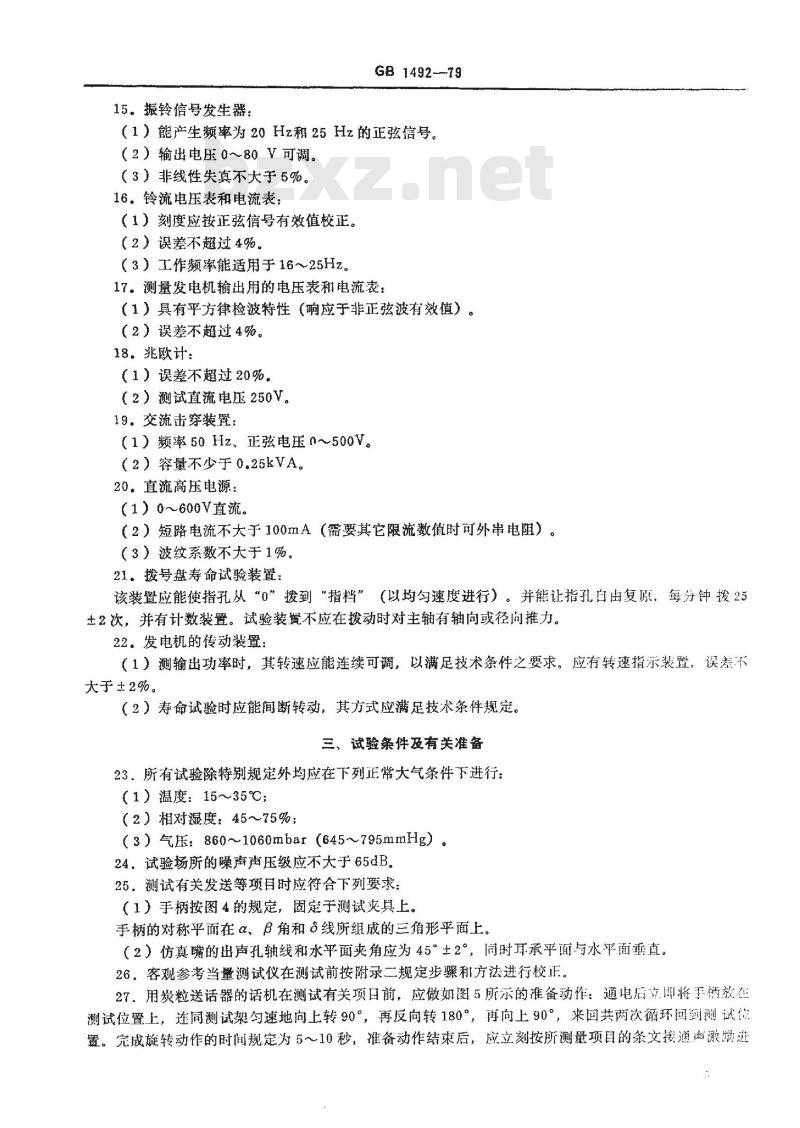

（1）能产生频率为20Hz和25Hz的正弦信号。（2）输出电压0～80V可调。
（3）非线性失真不大于5%。
16.铃流电压表和电流表：
（1）刻度应按正弦信号有效值校正。（2）误差不超过4%。
（3）工作频率能适用于16～25Hz。17.测量发电机输出用的电压表和电流表（1）具有平方律检波特性（响应于非正弦波有效值）。（2）误差不超过4%。
18．兆欧计：
（1）误差不超过20%。
（2）测试直流电压250V。
19．交流击穿装置：
（1）频率50Hz、正弦电压n～500V。（2）容量不少于0.25kVA。
20.直流高压电源：
（1）0～600V直流。
（2）短路电流不大于100mA（需要其它限流数值时可外串电阻）。（3）波纹系数不大于1%。
21．拨号盘寿命试验装置：
该装置应能使指孔从“0”拨到“指档”（以均勾速度进行）。并能让指孔白由复原，每分钟拨25土2次，并有计数装置。试验装置不应在拨动时对主轴有轴向或径向推力。22．发电机的传动装置：
（1）测输出功率时，其转速应能连续可调，以满足技术条件之要求。应有转速指示装置，误差不大于±2%。
（2）寿命试验时应能间断转动，其方式应满足技术条件规定。三，试验条件及有关准备
23。所有试验除特别规定外均应在下列正常大气条件下进行：（1）温度：15~35℃；
（2）相对湿度：45～75%：
（3）气压：860～1060mbar（645~～795mmHg）。24．试验场所的噪声声压级应不大于65dB。25测试有关发送等项目时应符合下列要求：（1）手柄按图4的规定，固定于测试夹具上。手柄的对称平面在α、β角和8线所组成的三角形平面上，（2）仿真嘴的出声孔轴线和水平面夹角应为45°土2°，同时耳承平面与水平面垂直。26。客观参考当量测试仪在测试前按附录二规定步骤和方法进行校正。27．用炭粒送话器的话机在测试有关项日前，应做如图5所示的准备动作：通电后立即将手柄效在測试位置上，连同测试架匀速地向上转90，再反向转180°，再向上90°，来回共两次循环回到测试位置。完成旋转动作的时间规定为5一10秒，谁备动作结束后，应立刻按所测量项目的条文接通声激励进行测试。
GB1492--79
仿真嘴唇圈中心点
平面的中心点（耳参考点）
耳承平面
图中：α=21°
28，测试客观参考当量：
8=138mm
受话器
送话器
仿真嘴唇圈
仿真嘴出声孔轴线方向
话机手柄
（1）共电、自动话机按用户线分两种状态，话机直接与客观参考当量仪相连接，称为不带用户线状态。话机经技术条件（GB1493-79）规定长度的仿真线连接后再与客观参考当量仪连接，称为带用户线状态。
（2）共电、自动话机的中继线规定为10公里。（3）磁石话机连接的仿真线不小于20公里，供电电压按相应技术条件规定。四、试验方法
29。客观发送参考当量FCD的测量：（1）测量共电、自动电话机按图6a进行，磁石话机按图6b进行。6
扫频信号
发生器
仿真購
及放大器
扫频信号
仿真嘴
发生器
及放大器
GB1492-79
被測话机
被测话机
频响显示仪
参考当量表
频响显示仪
参考当量表
（2）共电、自动话机测试分两种状态：带用户线和不带用户线状态。按第28条要求连接，（3）按第27条进行准备工作。
（4）接通声激励后的第20土1秒读取当量表指针摆动的中间值（dB）（5）将话机断电，然后重复（3），，（4）款，共做三次，取三次读数（dB）的算术均值。30。客观接收参考当量JCD的测量：（1）测量共电、自动话机按图7a进行，测量磁石话机按图7b进行，频响显示仪
扫频信号
发生器
扫频信号
发生器
被測话机
被測话机
仿真耳及
敬大器
仿真耳及
效大器
参考类量表
频响显示仪
参考当量表
（2）共电、自动话机测试分两种状态：带用户线状态和不带用户线状态，按第28条要求连接。（3）测试时，手柄耳承应紧贴仿真耳，防止声泄漏，（4）读取当量表指针摆动的中间值（dB）31．客观侧音参考当量CCD的测量：（1）测量共电、自动电话机按图8a进行，测量磁石话机按图8b进行。GB 1492-79
扫频信号仿真明
发生馨及放大器
O tHHHo
被瓣话
型诺机
H线HH片
摘机状态
频响显示仪
参考当量表
扫题信号仿真哦
爱生器及薇天器
被测话机
同型话机
用产真线
（2）共电、自动话机测试分两种状态：频响显示仪
画参考当慧表
a。长线状态，应带用户仿真线按第28条（1）规定，仿真中继线为10km。b.短线状态：用户仿真线和仿真中继线均为零。（3）磁石话机仿真线不小于20km。（4）测试时手柄耳承应紧贴仿真耳，防止声泄漏。（5）按第27条进行准备动作。
（6）接通声激励后的第20±1秒，读取当量表指针摆动的中间值（dB）。b
（7）将话机断电，然后重复（5）、（6）款，共做三次，取三次读数（dB）的算术平均值。32．发送频率响应F～f的测量：（1）测量共电、自动话机按图6a进行，测量磁石话机按图6b进行。图中应接入频响显示仪或自动记录仪。
（2）测试时不带用户线。
（3）按第27条进行准备工作。
（4）接通声激励后的第20±1秒，将仿真嘴从“测参考当量状态（6条（5）款b项）转换为“测频响状态”（6条（5）款c项），此时，迅速描绘频率响应曲线。33。接收频率响应J～f的测量：（1）测量共电、自动话机按图7a进行，测量磁石话机按图7b所示方框图进行，图中应接入频响显示仪或自动记录仪。
（2）测试时不带用户线。
（3）测试时手柄耳承应紧贴仿真耳，防止声泄漏。（4）描绘频率响应曲线。
34。发送振幅特性ZF的测量
（1）测量共电、自动话机按图6a进行，测量磁石话机按图6b所示方框图进行。（2）测试时不带用户线。
（3）按第27条进行准备工作。
（4）接通声激励，激励10土1秒后，先把声激励调到-10dB，在第10±1秒读取当量表指针摆动的中间值，然后把声激励恢复到0dB，在第10土1秒读取当量表指针摆动的中间值，最后把声激励调到十10dB，在第10土1秒读取当量表指针摆动的中间值。（5）将话机断电，然后重复（3）、（4）款共做三次，取相应的三次读数（dB)的算术平均值。8
GB 1492-79
（6）振幅特性用1ZF，1为-10dB激励与0dB激励的当量表读数之差的绝对值：「ZF，1为十10dB激励与odB激励时当量表读数之差的绝对值。35。发送调制噪声电压Uz的测量：（1）测量共电、自动话机按图9a进行，测量磁石话机按图9b进行，在测试发送参考当量的同时进行本项测量时，则图中的600g负载应去除。扫额信号仿真嘴
发生器
放大器
被测话机债电桥气
5kC高通滤波器
被测话机点kC
1电压表
扫频信号仿真嘴及
“高通滤波器
p-e=有效值电压表 b
发生器
放太器
（2）按第27条准备动作。
（3）接通声激励后的第20±1秒读取毫伏表指示的最大值（mV）（4）将话机断电，然后重复（2）、（3）款，共做三次，取三次读数（mV）的算术平均值。即为调制噪声电压。
36.振铃声级SL，的测量：
（1）测量按图10进行。
振铃信号发生器
被测话机
声级计
（2）共电、自动话机用25Hz，磁石话机用20Hz的正弦信号.图中R等于话机的振铃频率输入阻抗的标称值Z，，E按下式计算：E=2VPR (V)
式中：P等于0.2W。
（3）桌机的测量：桌机置于高约80cm，桌面不大于40×40cm2，厚度不小于2cm，无共振腔体的桌子中央，话机四周2m不应有与测试无关的物体，将声级计（A计权）的传声器置于话机正前方，距话机的几何中心0.5m处，并与话机底板在同一平面上。（4）墙机的测量：墙机挂于距地面1.5m（以话机底板的儿何中心计）的砖墙上，声级计：（A计权）传声器置于距离话机底板正前方0.5m处。37．振鸣检查：
（1）将话机接入图11a、图11b。生。
被测话机
被测话韧
被测话机
直流电流表
GB 1492-79
同型话机（摘机状态）
同型话机（摘机状态）
仿真线
馈电桥
（2）按规定接通电源后，检查手柄在候机或持机状态以及手柄在挂机过程中，是否有振鸣现象发38。直流电阻R。的测量：
按图11c进行，用户仿真线长度按第28条（1）规定。手柄位置按25条规定，并按27条做准备工作。在不加声激励的状态下，读取电压U和电流，按下式计算：
39。通话状态阻抗Z，的测量：
（1）测量共电、自动话机按图12a进行，测量磁石话机按图12b进行。（2）测试时，话机应为通话状态。（3）标称测试频率为1000Hz，允许用产品技术条件中规定的率测试，但应在测试报告中注明。
（4）炭粒送话器应以相应的标称电阻R代替。（5）手柄耳承应以仿真耳为声负载。（6）调节电阻箱，并转换扳键K使1、2两端的电压读数均为0.775V，这时电阻箱之阻值即为通话状态阻抗。
代送话器的电阻
声频信号
发生器
被測话机
电阻箱
声频信号
发生器
声频电压籍2
中仿真耳
被测话机
电阻箱
仿真耳
电压表
代送话器的电阻
40.振铃状态阻抗Z.的测量：免费标准bzxz.net
GB 149279
（1）测试按图13进行。共电、自动话机用25Hz，磁石话机用20Hz。（2）调节信号发生器输出，从零逐渐增加到话机铃发出无中断的均匀铃声，读取电流表和电压表的有效值并按下式计算：
报铃信号
发生器
41．振铃功率灵敏度P，的测量：（1）按图13进行。
铃流虫流表
被测话机
铃流电压表
（2）振铃信号发生器在测试前处于零输出状态。o
（3）共电、自动话机用25Hz，磁石话机用20Hz。调节信号发生器的输出，从零逐渐增加到话机发出无中断的均勾的铃声（铃锤应敲击到两个铃碗或单铃碗的两边）。读取电压和电流的有效值：按下式计算：振铃功率灵敏度Pt=It·U（mVA）42。发电机功率P，的测量：
（1）按图14进行。
传动装置
被测发电机
（2）用传动装置驱动发电机，调节其转速，使发电机输出迅号频率保持20Hz。（3）输出功率按下式计算：
发电机功率P,=I\R（W）
注，R包括电流表内阻。
（4）负载特性曲线在500到3000Q范围测绘。43。发电机空载启动力矩M，的测量：将手摇发电机安上一专用摇臂，在摇臂的另一端挂一弹簧秤，使有效力臂为0.1m。在与摇臂垂直的方向上拉动弹簧秤，并逐渐增大压力，测出使手摇发电机起始转动的拉力下（kgf）启动力矩M，，用下式计算：M,=0.1×F（kgf·m）注：专用摇臂的垂力产生的附加力矩不得大于技术条件中所定启动力矩的1/10。44.拨号脉冲数M，速率C和断续比B的测量：（1）脉冲数可用任何能计算电路断开次数的仪器进行。检查读数是否与所拨数字相符。从1～0号每号拨5次，若出现错号则应将此号重拨10次，若仍出现-次错号，则判定号盘错号。GB 1492-79
（2）速率C和断续比B可使用任何能记录波形的仪器拨0进行。其误差不大于2%。（3）按波形计算B时，取每个脉冲断续比之算术平均值。（4）按波形计算C时，取脉冲断与续时间之总和T（毫秒）用下式计算：C
45．限幅（防喀声）性能的测量：（1）按图15进行。
声频信号6002
发生器
aB)Pul
×104（次/秒）
被测话机
（2）图中600Q为振荡器电阻，测试频率为1000Hz，调整电压表指示的电平Pu1，为-174，一8.7，0，+8.7，+17.4，+26.1dB，（0dB为0.775V）测量话机电路中受话器两端加限幅时的电平Ru2和不加限幅器时的电平Pu2，并按下式计算：衰减差值—Pu2—Pu2（dB）
46.耐压性能试验：
（1）试验在外线端子与其绝缘的导体之间进行（有保安装置的话机应去除保安装置）。（2）用有效值为500V、频率为50Hz的正弦电压试验1分钟。47.绝缘电阻R；的测量：
（1）在耐压试验之后进行绝缘电阻的试验应在温度为20±2℃，相对湿度为65土5%的环境下进行。
（2）试验部位同46条（1）款。（3）用直流电压250V的兆欧计。48.保安性能的测量：
（1）试验在外线端与地线间进行。（2）试验直流电压为310V时，应无放电现象，试验直流电压为580V时，应有放电现象。（3）试验完毕后，再用250V直流兆欧表测量保安器的绝缘电阻。49.环境试验应按寒冷试验—-干热试验——湿热试验顾序进行。50．寒冷试验：
寒冷试验分工作温度试验和贮存温度试验两种。（1）工作温度试验：
a。将话机置于正常大气条件下1～2小时。b．按第1条（1）、（2），第2条（4）、（5）、（7）款进行测量，并做外观检查。℃。话机不包装，不通电，放入试验箱内，箱内温度应与试验室温度相同。d。将箱内温度按不超过2℃/分（5分钟内平均值）的变温速度调到规定的温度，并保持8小时，试验持续时间从话机温度稳定后计算。e。将话机取出，尽快地（最长不超过15分钟）按b项进行测量，并作外观检查。f。话机在正常大气条件下恢复时，允许摇动吹风，以去掉水滴或采取其它催干措施。（2）贮存温度试验：
