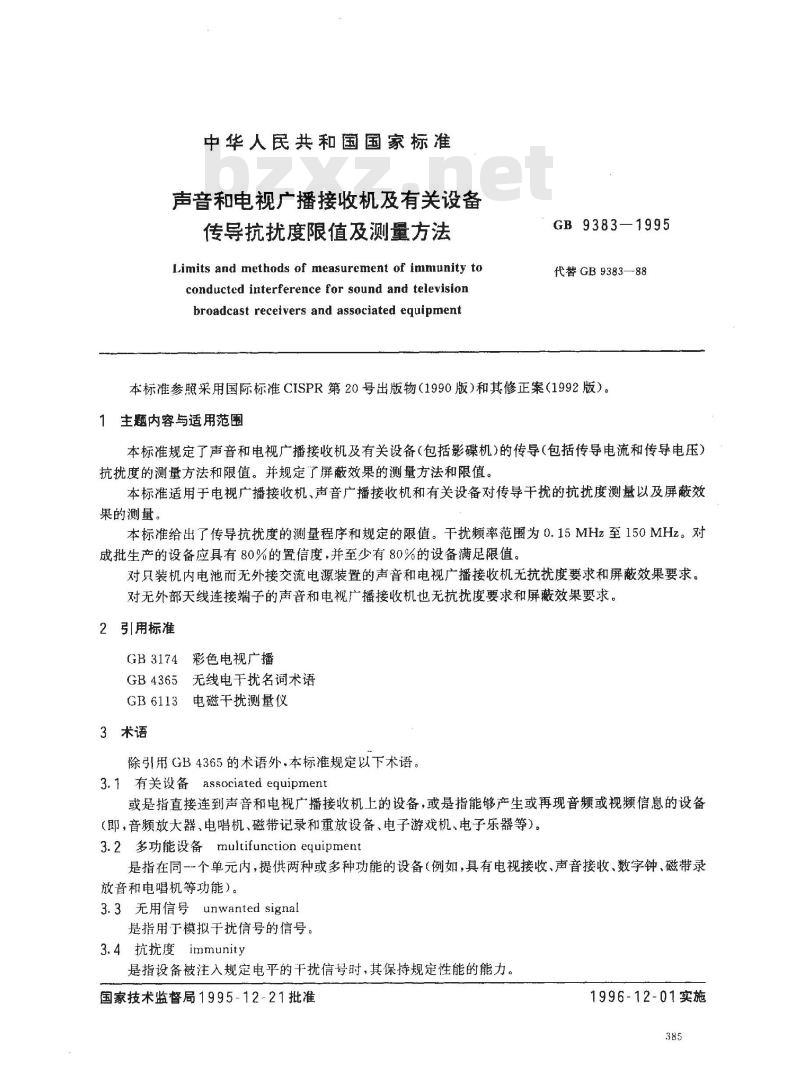

中华人民共和国国家标准
声音和电视广播接收机及有关设备传导抗扰度限值及测量方法
Limits and methods of measurement of immunity toconducted interference for sound and televisionbroadcast receivers and associated equipmentGB9383—1995
代替GB9383—88
本标准参照采用国际标准CISPR第20号出版物（1990版）和其修正案（1992版）。1主题内容与适用范围
本标准规定了声音和电视广播接收机及有关设备（包括影碟机）的传导（包括传导电流和传导电压）抗扰度的测量方法和限值。并规定了屏蔽效果的测量方法和限值。本标准适用于电视广播接收机、声音广播接收机和有关设备对传导干扰的抗扰度测量以及屏蔽效果的测量
本标准给出了传导抗扰度的测量程序和规定的限值。干扰频率范围为0.15MHz至150MHz。对成批生产的设备应具有80%的置信度，并至少有80%的设备满足限值。对只装机内电池而无外接交流电源装置的声音和电视广播接收机无抗扰度要求和屏蔽效果要求。对无外部天线连接端子的声音和电视广播接收机也无抗扰度要求和屏蔽效果要求。2引用标准
GB3174彩色电视广播
GB4365无线电干扰名词术语
GB6113电磁干扰测量仪
3术语
除引用GB4365的术语外，本标准规定以下术语。3.1 有关设备 associated equipment或是指直接连到声音和电视广播接收机上的设备，或是指能够产生或再现音频或视频信息的设备（即，音频放大器、电唱机、磁带记录和重放设备、电子游戏机、电子乐器等）。3.2多功能设备multifunction equipment是指在同一个单元内，提供两种或多种功能的设备（例如，具有电视接收、声音接收、数字钟、磁带录放音和电唱机等功能）。
3.3无用信号unwanted signal
是指用于模拟于扰信号的信号。3.4抗扰度immunity
是指设备被注入规定电平的干扰信号时，其保持规定性能的能力，国家技术监督局1995-12-21批准1996-12-01实施
GB 9383--1995

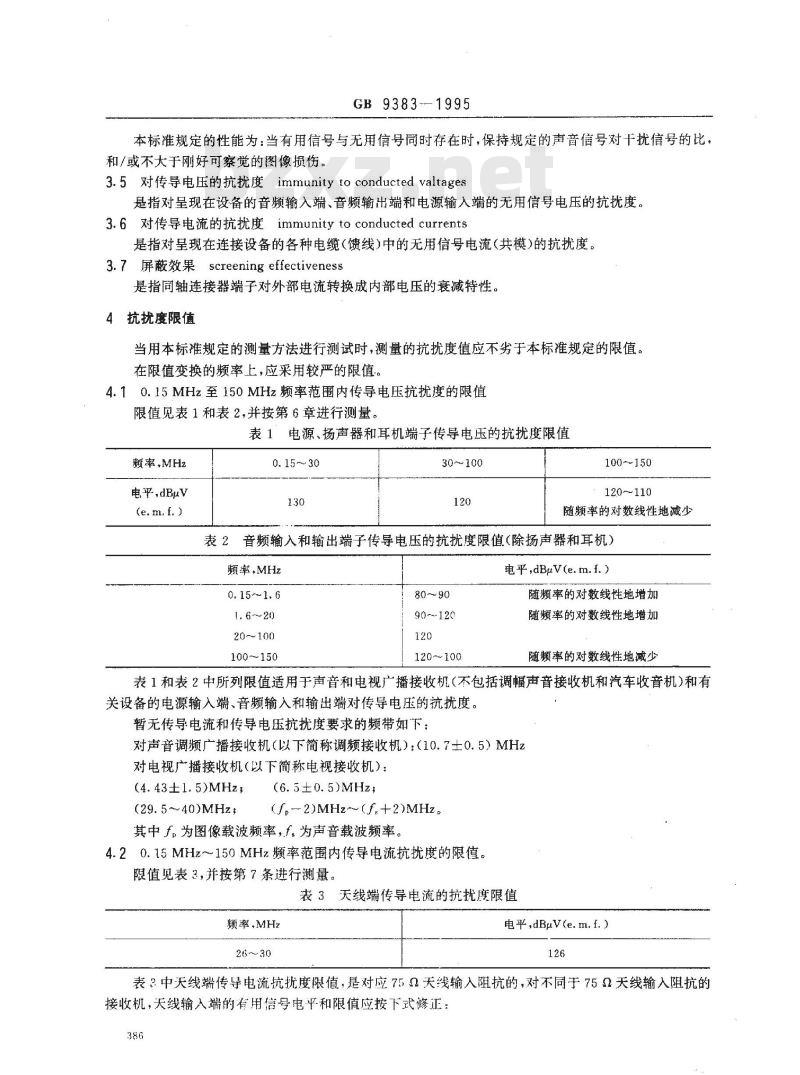

本标准规定的性能为：当有用信号与无用信号同时存在时，保持规定的声音信号对干扰信号的比：和/或不大于刚好可察觉的图像损伤。3.5对传导电压的抗扰度immunitytoconductedvaltages是指对呈现在设备的音频输入端、音频输出端和电源输入端的无用信号电压的抗扰度。3.6对传导电流的抗扰度immunity to conducted currents是指对呈现在连接设备的各种电缆(馈线)中的无用信号电流(共模)的抗扰度。3.7屏蔽效果 screening effectiveness是指同轴连接器端子对外部电流转换成内部电压的衰减特性。4抗扰度限值
当用本标准规定的测量方法进行测试时，测量的抗扰度值应不劣于本标准规定的限值。在限值变换的频率上，应采用较严的限值。4.10.15MHz至150MHz频率范围内传导电压抗扰度的限值限值见表1和表2，并按第6章进行测量。表1电源、扬声器和耳机端子传导电压的抗扰度限值颊率，MHz
电平，dBμV
30~100
100150
120～110
随频率的对数线性地减少
表2音频输入和输出端子传导电压的抗扰度限值（除扬声器和耳机）频率，MHz
20～100
100~150
80～90
90~120
120~100
电平,dBμV(e.m.f.)
随频率的对数线性地增加
随频率的对数线性地增加
随频率的对数线性地减少
表1和表2中所列限值适用于声音和电视广播接收机（不包括调幅声音接收机和汽车收音机）和有关设备的电源输入端、音频输入和输出端对传导电压的抗扰度。暂无传导电流和传导电压抗扰度要求的频带如下；对声音调频广播接收机（以下简称调频接收机）：（10.7士0.5）MHz对电视广播接收机（以下简称电视接收机）：(4.43±1.5)MHz;
(29. 5~40)MHz;
(6. 5± 0. 5)MHz;
(f,-2)MHz~(f.+2)MHz
其中为图像载波频率，f。为声音载波频率。4.20.15MHz～150MHz频率范围内传导电流抗扰度的限值。限值见表3，并按第7条进行测量。表3天线端传导电流的抗扰度限值频率,MHz
电平dBμV(e.m.f.）

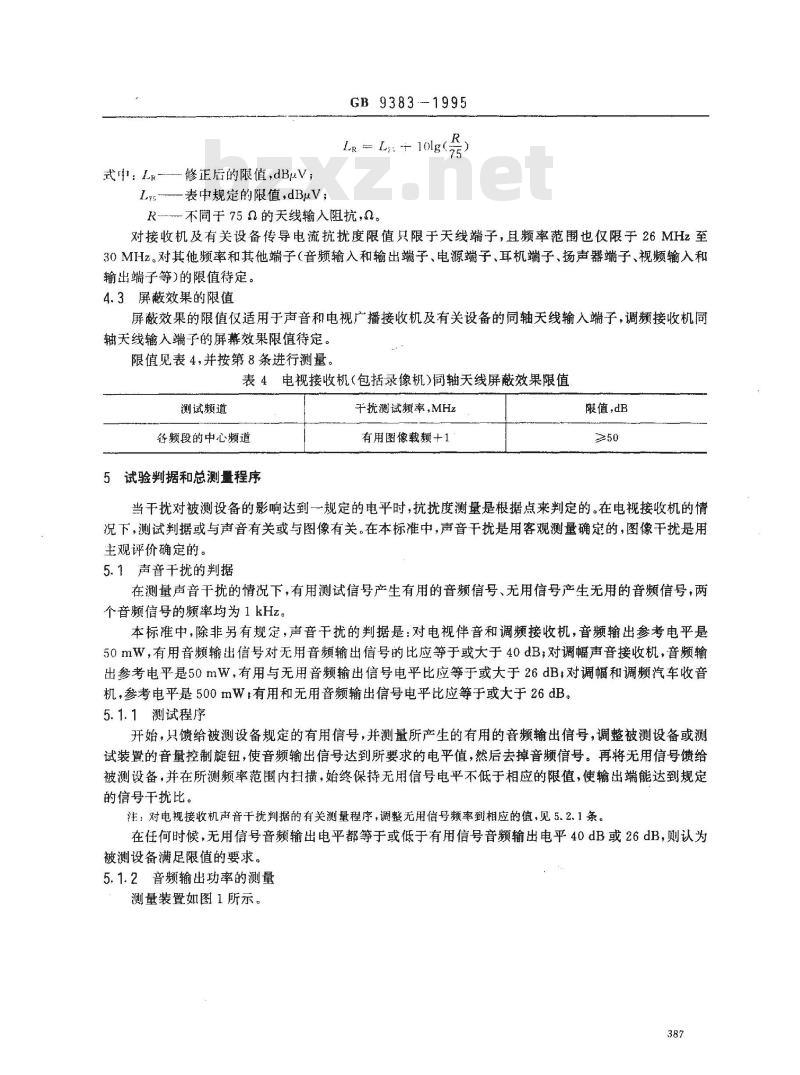

表？中天线端传导电流抗扰度限值，是对应750天线输入阻抗的，对不同于75Q天线输入阻抗的接收机，天线输入端的有用信号电平和限值应按下式修正：386
式中：Lr-—修正后的限值dBμV；Ln-表中规定的限值,dBuV；
GB9383-1995
Le= Lr:+ 10lg()
R-不同于750的天线输入阻抗，。对接收机及有关设备传导电流抗扰度限值只限于天线端子，且频率范围也仅限于26MHz至30MHz。对其他频率和其他端子（音频输入和输出端子、电源端子、耳机端子，扬声器端子、视频输入和输出端子等)的限值待定。
4.3屏蔽效果的限值
屏蔽效果的限值仅适用于声音和电视广播接收机及有关设备的同轴天线输入端子，调频接收机同轴天线输入端子的屏幕效果限值待定。限值见表4，并按第8条进行测量。表4电视接收机(包括录像机)同轴天线屏蔽效果限值测试频道
各频段的中心频道
5试验判据和总测量程序
干扰测试频率，MHz
有用图像载频+1
限值，dB
当干扰对被测设备的影响达到一规定的电平时，抗扰度测量是根据点来判定的。在电视接收机的情况下，测试判据或与声音有关或与图像有关。在本标准中，声音干扰是用客观测量确定的，图像干扰是用主观评价确定的。
5.1声音干扰的判据
在测量声音干扰的情况下，有用测试信号产生有用的音频信号、无用信号产生无用的音频信号，两个音频信号的频率均为1kHz。
本标准中，除非另有规定，声音干扰的判据是：对电视伴音和调频接收机，音频输出参考电平是50mW，有用音频输出信号对无用音频输出信号的比应等于或大于40dB；对调幅声音接收机，音频输出参考电平是50mW，有用与无用音频输出信号电平比应等于或大于26dB，对调幅和调频汽车收音机，参考电平是500mW：有用和无用音频输出信号电平比应等于或大于26dB。5.1.1测试程序
开始，只馈给被测设备规定的有用信号，并测量所产生的有用的音频输出信号，调整被测设备或测试装置的音量控制旋钮，使音频输出信号达到所要求的电平值，然后去掉音频信号。再将无用信号馈给被测设备，并在所测频率范围内扫描，始终保持无用信号电平不低于相应的限值，使输出端能达到规定的信号干扰比。
注：对电视接收机声音干扰判据的有关测量程序，调整无用信号频率到相应的值，见5.2、1条。在任何时候，无用信号音频输出电平都等于或低于有用信号音频输出电平40dB或26dB，则认为被测设备满足限值的要求。
5.1.2音频输出功率的测量

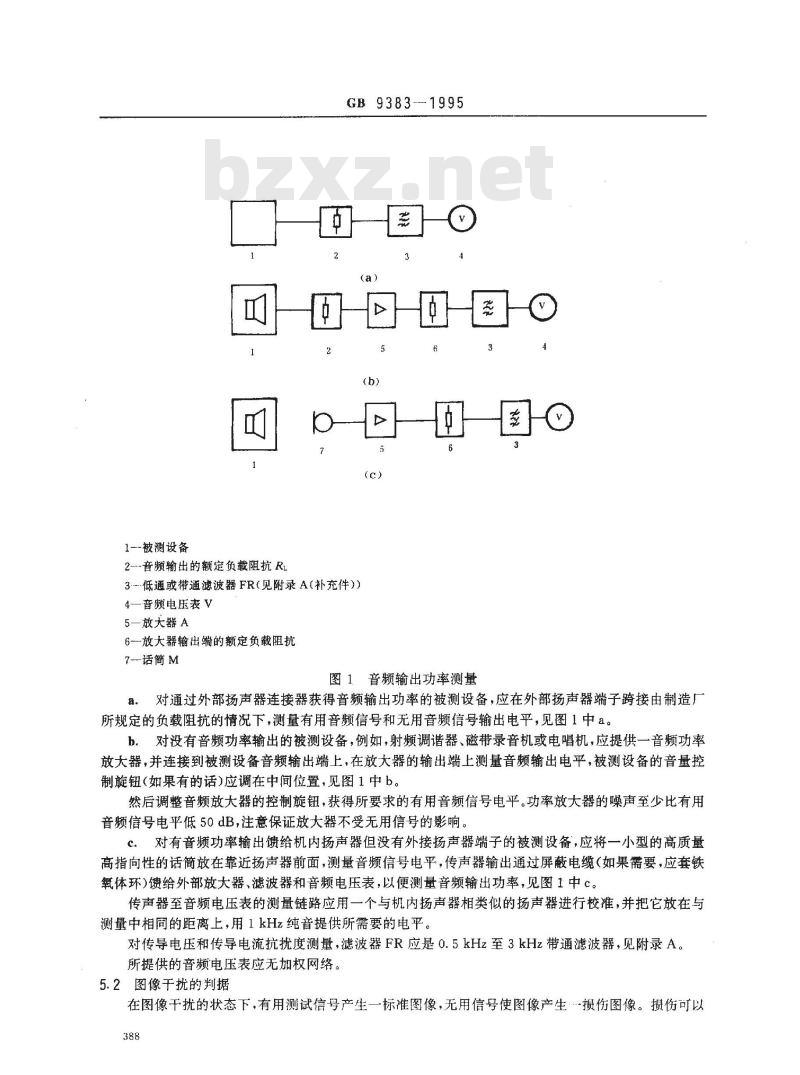

测量装置如图1所示。
1--被测设备
2-音频输出的额定负载阻抗RL
GB9383--1995
3-低通或带通滤波器FR（见附录A(补充件))4—音频电压表V
5一放大器A
6-放大器输出端的额定负载阻抗7-话简M
图1音频输出功率测量
对通过外部扬声器连接器获得音频输出功率的被测设备，应在外部扬声器端子跨接由制造厂所规定的负载阻抗的情况下，测量有用音频信号和无用音频信号输出电平，见图1中a。b．对没有音频功率输出的被测设备，例如，射频调谐器、磁带录音机或电唱机，应提供一音频功率放大器，并连接到被测设备音频输出端上，在放大器的输出端上测量音频输出电平，被测设备的音量控制旋钮(如果有的话)应调在中间位置，见图1中b。然后调整音频放大器的控制旋钮，获得所要求的有用音频信号电平。功率放大器的噪声至少比有用音频信号电平低50dB，注意保证放大器不受无用信号的影响。c．对有音频功率输出馈给机内扬声器但没有外接扬声器端子的被测设备，应将一小型的高质量高指向性的话简放在靠近扬声器前面，测量音频信号电平，传声器输出通过屏蔽电缆（如果需要，应套铁氧体环)馈给外部放大器、滤波器和音频电压表，以便测量音频输出功率，见图1中c。传声器至音频电压表的测量链路应用一个与机内扬声器相类似的扬声器进行校准，并把它放在与测量中相同的距离上，用1kHz纯音提供所需要的电平。对传导电压和传导电流抗扰度测量，滤波器FR应是0.5kHz至3kHz带通滤波器，见附录A。所提供的音频电压表应无加权网络。5.2图像干扰的判据
在图像干扰的状态下，有用测试信号产生一标准图像，无用信号使图像产生…损伤图像。损伤可以388
GB9383—1995

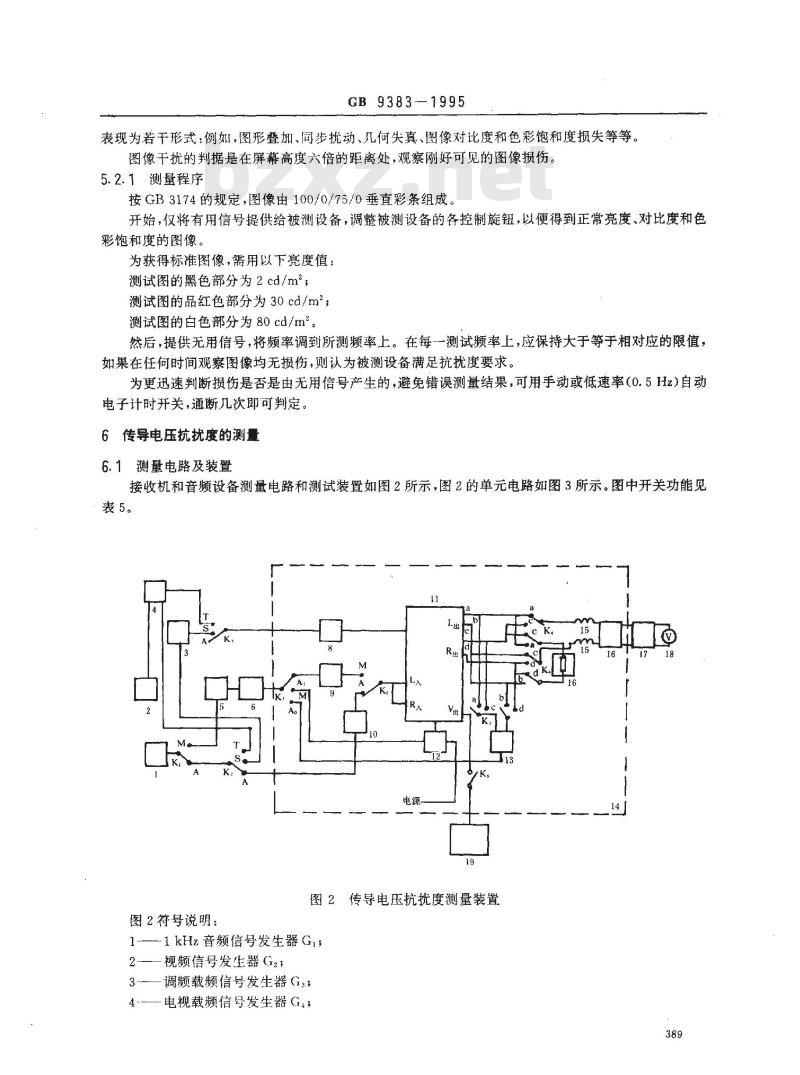

表现为若干形式：例如，图形叠加、同步扰动、几何失真、图像对比度和色彩饱和度损失等等。图像于扰的判据是在屏幕高度六倍的距离处，观察刚好可见的图像损伤。5.2.1测量程序
按GB3174的规定，图像由100/0/75/0垂直彩条组成。开始，仅将有用信号提供给被测设备，调整被测设备的各控制旋钮，以便得到正常亮度、对比度和色彩饱和度的图像。
为获得标准图像，需用以下亮度值：测试图的黑色部分为2cd/m2；
测试图的品红色部分为30cd/m，测试图的白色部分为80cd/m。
然后，提供无用信号，将频率调到所测频率上。在每一测试频率上，应保持大于等于相对应的限值，如果在任何时间观察图像均无损伤，则认为被测设备满足抗扰度要求。为更迅速判断损伤是否是由无用信号产生的，避免错误测量结果，可用手动或低速率(0.5Hz)自动电子计时开关，通断几次即可判定。6传导电压抗扰度的测量
6.1测量电路及装置
接收机和音频设备测量电路和测试装置如图2所示，图2的单元电路如图3所示。图中开关功能见表5。
图2传导电压抗扰度测量装置
图2符号说明：
-1kHz音频信号发生器G；
2———视频信号发生器G2;
3——调频载频信号发生器G3;
4-——电视载频信号发生器G
无用射频信号发生器Gs
100kHz高通滤波器HP：
7—开关K；
—去耦网络DN；
9-音频输入端的电容网络RC:
10———阻抗=R,Rc,3
其中：
R，一音频输入的额定源阻抗；
GB 9383—1995
Rc.=信号发生器G,的额定输出阻抗11-被测设备；
-电源阻塞滤波器MSF
用于音频输出的RC。网络，
2m×1m金属板Pl；
15-—100μH高频流圈（L）；
音频输出的额定负载阻抗RL；
带通滤波器BP；
18-音频电压表V，
19显示器。
电源上
电源线至被测设备EUT
屏蔽盒
电源阻塞滤波器（MSF）
图3b100kHz高通滤波器（HP）
无用信号
金属板P,
m= 1:1
Ra-G：或G：的额定输出阻抗（信号源内阻）R。被测设备的额定天线输人阻抗R
Rd-100×
来自K，
R=100 0-
C,=470 pF
GB9383--1995
图3c去耦网络
R，一信号发生器G：的额定输出阻抗或合适的高通滤波器的输出阻抗R,=音频输入的额定源阻抗
来自K，
R=100 α—
C,=470 pFbzxz.net
音频输入端的RC网络
至对称天线
输入端
金属板（P.）
至K，
金属板(P)
R一信号发生器G。的额定输出阻抗或合适的高通滤波器的输出阻抗图3e音频输出端的RC。网络
图2中的开关如下表：
开关K,
开关K
开关K：
开关K：
K．合
位于A
位于M
位于A
位于s
位于T
位于Ai
GB 9383—1995
表5开关的功能
调整音频参考输出功率
由GI提供给音频输入端1kHz音频信号由G，提供给G：调制输入的1kHz音频信号，将调制的有用射频信号提供给天线输入端由G提供给G的声音调制输入端的1kHz音频信号，将调制的有用射频信号提供给天线输人端
馈给音频输人端无用信号
馈给电源无用信号
位于M
位于Ao
位于L
位于R
馈给音频输出端无用信号
用于左通道 L 的调整与测量
用于右通道R的调整与测量
将无用信号馈给扬声器左(L)右(R)通道或馈给耳机输出端位于L.R
将录像机的视频输出提供给监视器或电视机由信号发生器Gi、Gz、G3和G提供有用测试信号。由信号发生器G5提供无用信号，并通过高通滤波器HP经开关K连接到被测端子上，插入截止频率为100kHz的高通滤波器，以便滤除影响测量结果的射频中的寄生音频分量。网络RC，用于匹配射频信号源与相应音频端子的输入阻抗，类似的网络(RC。)用于匹配输出端子。电源阻塞滤波器MSF用于注入电源端的无用信号，同时对来自电网的干扰信号起阻塞滤波器的作用。被测设备应放在尺寸为2m×1m金属接地板中心的绝缘支架上，支架的高度为10cm。电源线应捆成一捆，并用最短的路径连接到电源阻塞滤波器MSF上。接地金属板与音频输入端、音频输出端的射频电缆的屏蔽层之间的连接应尽可能地短。为了避免地环带来的问题(即哼声、高频耦合等），推荐用非接地形式的测量仪器（例如，音频功率表、信号发生器等）。对每台交流供电的仪器，可通过单独的隔离变压器供电。
连接唱机或磁带录音机的输入，应注意保证有效的屏蔽，避免电源的拾取。在信号发生器输出端的电缆、网络RC。、RC和阻塞滤波器MSF的地导体应连接到金属板上，电缆通常应是502同轴型的。不用的输入端、扬声器端和（或)耳机端或任何其他音颛输出端子应端接由制造厂或有关标准规定的合适的负载电阻。
对立体声设备，无用信号应馈给左(L)右(R)两个音频通道，并且分别地测量通道的输出端子。预先应进行检验测试，查看有无干扰信号直接进入测量设备。应按5.1.2条测量音频输入电平。6.2扬声器、耳机或电源端子的测量在表6中，给出声音和电视接收机以及音频设备的扬声器、耳机或电源端的测量条件，按照被测设备的工作方式规定有用信号，并由信号发生器G：和G、或G4和G2、或G，提供有用信号。392
设备的
工作方式
磁带录音机
调频接收机
电视接收机
录像机
GB9383--1995
表6各端子的测量条件
调整参考输出功率的有用信号
1kHz,500mV(e.m.f.),(压电晶体式)1kHz,5mV(e.m.f.),(电磁式),1kHz,0.5mV(e.m.f.),(动圜式)
1 kHz,500 mV(e.m.f.)
600dBV，阻抗75n
测试频率98MHz
调制频率1kHz，频偏40kHz
标准彩条信号.声音调制频率1kHz，频偏30kHz。电视信号载波电平70dBμV（750Q阻抗），声音调制载波电平为60dBμV。在每个频段（NN，NN）最低频道进行测量
具有接收电缆电视增补频道的接收机应在其增补频道的最低频道进行测量重放标准测试带（彩条）其高频部分与电视机相同无用信号为调幅信号，调制频率1kHz，调幅度80%，并由信号发生器G，提供。6.3音频输入和输出端子(除扬声器和耳机端子)的测量注人无用信
号的端子
扬声器
其他端子
在表6中规定了测量音频端子的测量条件（不包括扬声器和耳机端子），无用信号应用1kHz信号调制，调幅度为80%，并由信号发生器G，提供。6.4测量步骤
如下调整有用音频输出信号，将开关K（见图2）置于位置A（不提供无用信号），再将被测设备的音频选择开关放到所需工作方式，并将开关K，置于有用信号位置（对音频端子A、对收音功能S和对电视功能T）。除音量控制旋钮外，被测设备的控制旋钮均应调整到正常位置。调整音量控制旋钮，直到获得50mW音频参考输出功率（见5.1.2条对音频功率测量的布置）。对立体声设备，应调节平衡控制旋钮，使左右两个声道均获得50mW的输出功率。对被测端子提供无用信号是将音频信号发生器G，连接到高频信号发生器G：的调幅输入端（开关K，位于位置M），将调幅度调到80%。然后用开关K，将无用信号提供给被测端子。测量步骤应按5.1和5.2条进行。对电视接收机，应在每个接收频段的最低频道上进行测量。6.5与声音和电视接收机有关的设备的测量6.5.1概述
本条所包括的设备，尽管可以单独出售，但它们通常设计成与其他单元（设备）相连接而作为一个工作系统。对每个设备应作为一个单元进行评价，而对组合的系统，则无需作为单一体进行评价。测量各种设备的装置和电路如6.1条所述，并如图2所示。任何输入和输出端子在不用期间，均应端接标准或制造广规定的合适的负载电阻。设备的音量控制旋钮应按后面测量程序的说明进行调整。其他控制钮应调到正常或平均的位置。在0.15MHz至150MHz频率范围内，在抗扰度值最小的那些规定的频率上进行抗扰度的测量。应按照5.1.1条测量音频信号。
对立体声设备应对左右两个通道同时提供信号。注：如果被测设备连接到附加的控制设备上（例如，录像机连接到电视机或调制器上，录音机或调谱器连到辅助音频放大器上），那么，附加设备应作为测量设备的一部分来考虑，并注意保证附加设备不被注入干扰。所以，当断开被测设393
GB9383—1995
备电源时，干扰影响应消失。如果干扰影响仍然存在，应隔离附加设备进行测量（例如，屏蔽电缆的附加接地、屏蔽附加设备、电缆中插人射频滤波器和在连接电缆上套铁氧体管等）。录像机作为电视接收机用，其传导抗扰度测量方法同电视接收机的有关测量方法。6.5.2音频放大器
测量布置如图2和图3所示。
为校准放大器，将1kHz音频信号馈给放大器输入端，根据制造厂的规定，将输入电平调整到相应音频通道的规定值。然后，调整音量控制旋钮获得参考输出电平，测量期间保持旋钮位置不变。校准后接通干扰信号发生器，并在150kHz至150MHz频率范围内扫描，输出电平应足够高。以便用监听的办法，确定抗扰度最小的频率点。在找出的每个频率点上，调整干扰信号发生器输出电平，并保证无用音频信号电平比校准时的参考电平低40dB，记下无用信号源的电平。6.5.3记录状态的录音机
第一步校推录音机：
a，有手动录音电平控制的录音机采用录有1kHz纯音的标准磁带（例如，国际标准推荐的带速为19cm/s、9.5cm/s和4.25cm/s的磁带）。
当走带时测量录音机或功率放大器（对无功放的录音机)的输出功率。并调整音量控制旋钮，以便获取规定的参考输出功率。
按表6规定的电平馈给录音机输入端1kHz纯音信号。在较宽电平范围内，以已知的步进，改变录音电平控制，记录磁带。重放时，是根据参考输出功率，找出合适的录音电平，并将录音电平控制旋钮定于该位置上。
b，无手动录音电平控制的录音机按表6规定的电平馈给录音机输入端1kHz纯音信号，并且记录磁带。然后，重放该磁带，测量输出功率，调整音量控制旋钮，直至获取参考功率。所有控制旋钮均调在校准时的位置上。第二步接通无用信号开关K，馈给录音机被测端子无用信号。将录音机调在记录状态，在测试频率范圖内扫描无用信号发生器的频率，无用信号电平应足够高，用监听录音信号的声音，确定抗扰度最小的频率点。在所确定的每个频率上，从预先所用的高电平开始，以1dB的步进，并在一个较宽的无用电平范围上记录磁带。
然后，在同一台录音机.上，重放所录制的磁带并且测量输出功率。按照规定的音频输出信号/干扰比，确定记录磁带的步进。并记下所测干扰源电动势。6.5.4放音状态的录音机或单放机以及电唱机除校准外，对两种设备的测量步骤是相同的。单放机和重放状态的录音机按5.1条所给方法进行电唱机是用录有1kHz纯音唱片进行校准。测量电唱机的输出功率时，应调整音量控制旋钮到输出功率为50mV的位置，测量期间保持该位置不变。
单放机或重放状态的录音机应用空白的低噪声磁带检验本机噪声的大小，在无唱片的状态下，检验电唱机。
将无用信号发生器连接到被测端子，并按6.5.2条所述方法测量。6.5.5重放状态的录像机
对录像机的视频部分的测量，应采用以下步骤：用一辅助视频设备（例如，视频监视器或电视接收机)，并用录有垂直彩条的标准磁带进行重放。标准磁带见录像机的有关标准。394
GB9383—1995
当走带时，将录像机的输出连至辅助视频设备上（所有的控制旋钮应调在正常或平均的位置上）。辅助设备的旋钮应调在平均的位置上，调整录像机的手动控制旋钮（如果有），获得正确的图像。对仅带自动控制的录像机，无需进行校准，仅辅助放大器的控制旋钮放在平均位置上。接通无用信号发生器，然后按照5.1.1条和5.2.1条进行测量。注：在录像机中，装有射频电规输入端子（被用于录制状态），这些端子应考虑可能作为无用信号输人端子，但不能认为是有用信号输人端子。
6.5.6记录状态的录像机
待定。
6.6多功能设备
应依次对设备的每种功能进行抗扰度测试评价。测量方法见6.2条至6.5条。7传导电流抗扰度测量方法
测量的一般原理如图4所示，通常是通过合适的耦合单元向设备的连接端子注入电流，来模拟实际条件下感应到设备连接端的干扰信号的影响。在非屏蔽线的情况下，无用电流是以共模注入导体的。在同轴电缆或电缆的情况下，无用电流是注入到外导体或电缆的屏蔽层。该电流流经被测设备，通过被测设备的地电容和通过连接耦合单元的负载阻抗，返回到信号发生器。1009
L-离电感
C，和C-低射频阻抗电容（如果允许交-直流条件，C,和C，可以短路）R+R, 150 α
1-被测设备
2--有用信号发生器
3--无用射频信号发生器
4-连接电缆
5金属板
6--冏轴电缆、双芯电缆或多芯电缆7用于电源、扬声器等端接1500耦合单元的其他电缆图4电流注入法的一般原理图
7.1耦合单元
耦合单元包括高频扼流圈和用于注入无用信号电流的阻性网络。无用信号电压源的阻抗和负载阻抗标准化为150Q，并由所设计的耦合单元提供这-一阻抗。395
GB9383—1995
要求提供规定频率、连接器和不同电缆的六种型式的耦合单元，耦合单元的性能检验和详细结构见附录A。
7.2测量装置
将被测设备放在尺寸为2m×1m金属接地板上方0.1m处，并将耦合单元分别接入各种电缆，连接耦合单元和被测设备的电缆应尽可能的短，特别是被测设备天线输入端的连接电缆应短于0.3m。如果不能剪断电源线的话，应将电源线按给定的0.3m长度捆起来，各种线与地板之间的距离应不小于0.3m，应按规定的布置固定电源线，并连同测试结果记录下来。在一项试验中，所用耦合单元的最大数目为6个。对多于6个测试端子的被测设备，如果有的话，至少对下述的每种型式端子的一个要用耦合单元。其中具有最低规定输入电平的射频输入、电源、两路扬声器输出（如果是立体声的话）、视频输入和音频输入端子。
7.3测量电路
测量电路如图5所示。
音频入/出
图5符号说明：
被测设备；
2—2 mX1m金属板;
3有用信号发生器G
4无用信号发生器G
5-—频道滤波器FC；
一衰减器 T,、T2、T3;
.-开关 S ;
图5传导电流抗扰度测量原理图
