【国家标准(GB)】 机床夹具零件及部件 定向键

1主题内容
中华人民共和国国家标准
机床夹具零件及部件
The parts and units of jigs and fixture8Directional key
本标准规定了规格为18~60mm的定向键。2引用标准
GB699优质碳素结构钢技术条件
GB/T2259机床夹具零件及部件技术要求3尺寸

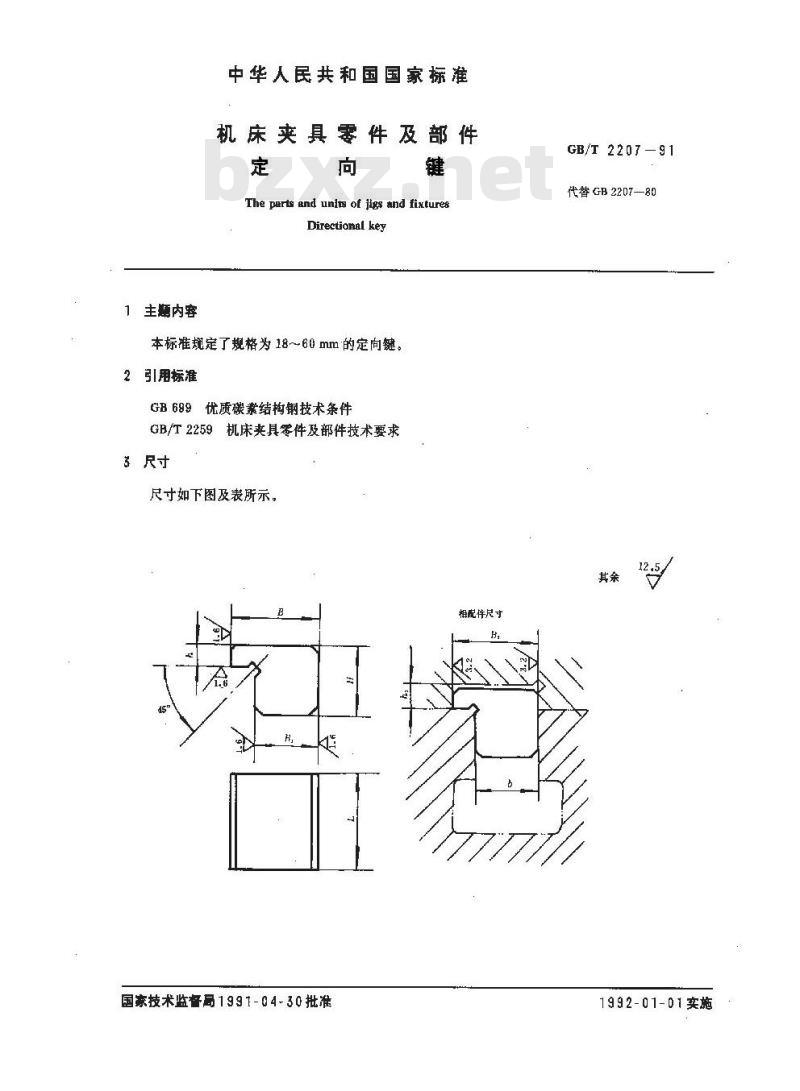

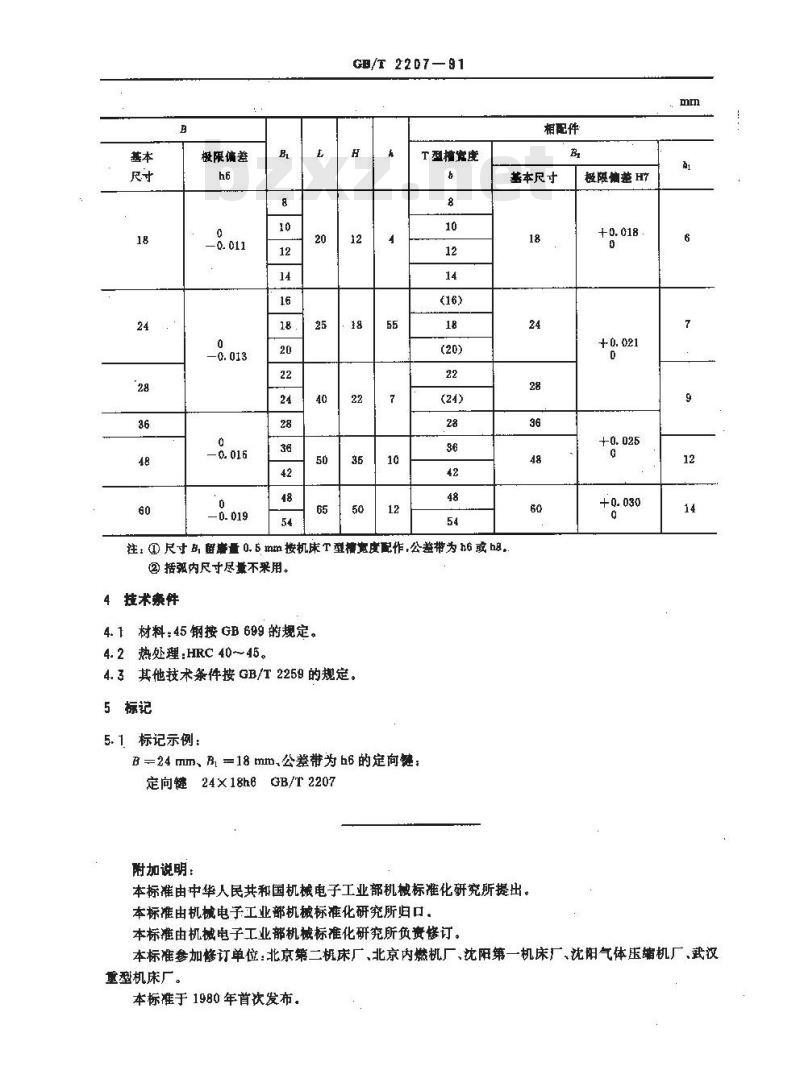

尺寸如下图及表所示。
相配件尺寸
国家技术监督局1991-04-30批准GB/T220791
代替GB2207—80
1992-01-01实施
极限信差
GE/T 2207—91
T型植资度
相配件
基本尺寸
注: ① 尺寸 B, 留素量 0. 5 m护 按机床 T 型搏意度配作,公差带为 h6 或 b8。②括弧内尺寸尽量不采用。
4挂术察件
4. 1材料：45钢按 GB 699的规定。4.2热处理：HRC40~45。
4.3其他技术条件按GB/T2259的规定。5标记
5.1、标记示例：
B=24mm、Bl=18mm.公差带为h6的定向键：定向键24×18hBGB/T2207
附加说明：
本标准由中华人民共和国机械电子工业部机械标准化研究所提出。本标准由机械电子工业部机械标准化研究所归口。本标准由机械电子工业部机械标准化研究所负资修订。极限响整 H7wwW.bzxz.Net
本标准参加修订单位：北京第二机床厂、北京内燃机厂、沈阳第一机床厂、沈阳气体压缩机厂、武汉重型机床厂。
本标准于1980年首次发布。
