中华人民共和国国家标准
齿轮几何要素代号
Symbols for gear geometrical data本标准是参照国际标准IS0701—1976《齿轮标志一生题内容与适用范围
本标规定了齿轮和齿轮装置的儿何要素代号。本标准适用于齿轮和齿轮装置。2主代号
小写罗马字母（斜体）
中心距,标准中心距
直径分度圆直径
槽宽,分度圆槽宽，偏心距
齿高,全齿高
传动比
跨越齿数,跨越撸数(用于内齿轮）模数
齿距,分度圆齿距
蜗杆的直径系数
半径,分度圆半径
齿厚，分度圆齿厚
齿数比
线速度，分度圆上的线速度
径向变位系数
中心距变动系数
2.2大写罗马字母(斜体）
量柱或量球的测量距
锥距,外维距
公法线长度
国家技术监督局1992-09-22批准GB/T 2821—92
代替 GB 2821—81
一几何数据的代号》制订的。
1993-10-01实施
小写希腊字母（斜体）
压力角,齿形角，分度圆压力角
螺旋角，分度圆螺旋角
导程角，螺旋升角
锥角,分锥角
重合度
宽半角
与齿高有关的角度
曲率半径
齿距角，冠轮上的齿距角
作用角
齿厚半角
角速度
大写希腊字母（斜体）
轴交角
复合主代号
节圆真径
齿顶圆直径
基圆直径
齿根圆直径
工作高度
齿顶高
齿预高系数
弦齿高
刀具齿顶高
刀具齿顶高系数
固定弦齿高
齿根高www.bzxz.net
刀具齿高
α角的渐开线函数
齿轮副的法向侧
齿轮副的径向侧源
齿轮副的圆周侧源
内锥距
中心雉距
齿顶圆半径
基圆半轻
齿根圆半径
弦齿厚，分度圆弦齿厚
固定弦齿厚
切向变位系数
GB/T 2821—92
当量齿数
刀具齿数
节锥角
顶锥角
根锥角
端面重合度
纵向重合度
总重合度
齿项角
齿根角
端面作用角
纵向作用角
总作用角
GB/T 2821--92
角标(除特殊注明者外均标注在主代号的右下角)4.1
小写罗马字母(正体)
齿顾的，齿顶高的
基圆的,基圆柱的
常值的，固定弦的
外部的，大端的
齿根的，齿根高的
内部的，小端的
跨齿数的,跨槽数的
中点的，平均的
最大的
最小的
法向的，法面上的
半径的，径向的
齿厚的
切向的,端平面上的
背锥L的，当量圆柱齿轮上的
轴的，轴向的，轴平面上的
任意圆柱面上的，任意圆锥面上的，任意点的齿的,齿数的，螺旋线的
4.2大写罗马字母（正体）
左方的，左旋的
量柱测量距的(M尺寸的）
右方的，右旋的
4.3希腊字母（斜体）
端面重合的,压力角的，齿高方向的纵向重合的，螺旋角的，齿长方向的总重合的
4.4阿拉伯数字（正体）
轮的，期杆的
轮的，竭瑚
CB/T 2821-92
（星号）尺寸系数（尺寸和模数的比值,标注在主代号的右上角）工作的、唯合的，节圆的、节圃链的、节曲面上的（标注在主代号的右上角双面喵合的（标注在主代号的右上角）线）弦的（标注在主代号的正上方）2。切齿中心距
bl小轮齿宽
b，大轮齿宽
顶隙系数
GB/T 2821-92

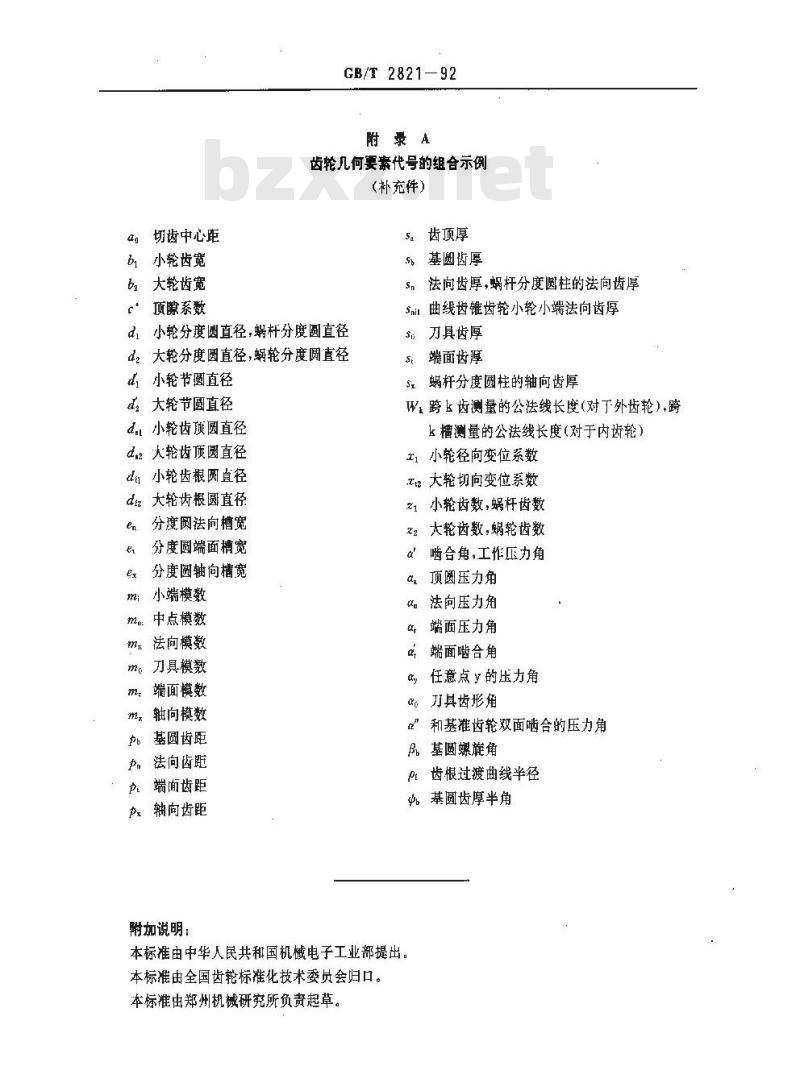

附录A
齿轮几何要素代号的组合示例
（补充件）
S齿顶厚
基圆齿厚
法向齿厚，蜗杆分度圆柱的法向齿厚Sm
Sni曲线齿锥齿轮小轮小端法向齿厚d小轮分度圆直径，蜗杆分度圆直径4，大轮分度圆直径，蜗轮分度圆直径d小轮节圆直径
d大轮节圆直径
d.小轮齿颠圆直径
dz大轮齿顶圆直径
de小轮齿根直径
diz大轮齿根圆直径
分度阅法向槽宽
分度圆端面梢宽
分度圆轴向摘宽
mi小端模数
ma中点模数
me法向模数
m。刀具模数
端面模数
m轴向模数
P基圆齿距
p。法向齿距
P端面齿距
po轴向齿距
附加说明：
刀具齿厚
端面齿厚
蜗杆分度圆柱的轴向齿厚
W，跨k齿测量的公法线长度（对丁外齿轮），跨k槽测量的公法线长度（对于内齿轮）1小轮径向变位系数
大轮切向变位系数
21小轮齿数,蜗杆齿数
z2大轮齿数，蜗轮齿数
α啮合角,工作压力角
顶圆压力角
法向压力角
端面压力角
端面啮合角
任意点y的压力角
α。力具齿形角
α”和基准齿轮双面啮合的压力角P基圆螺旋角
Pe齿根过渡曲线半径
基圆齿厚半角
本标准由中华人民共和国机械电子工业部提出。本标准由全国齿轮标准化技术委员会归口。本标准由郑州机械研究所负责起草。
