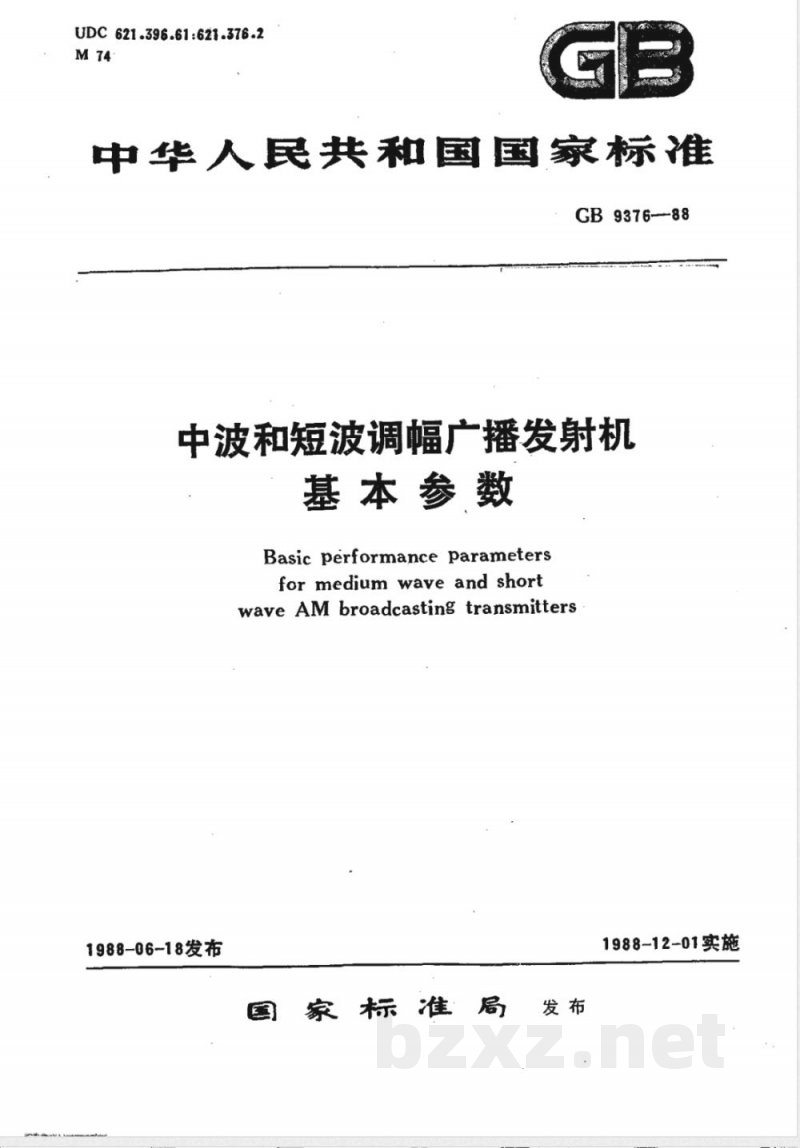

【国家标准(GB)】 中波和短波调幅广播发射机基本参数

UDC 621.396.61:621.376.2
中华人民共和国国家标准
GB 9376-88
中波和短波调幅广播发射机
基本参数
Basic performance parametersfor medium wave and short
wave AM broadcasting transmitters1988-06-18发布
国家标准局
1988-12-01实施
中华人民共和国国家标准
中波和短波调幅广播发射机
基本参数
Basic performance parametersfor medium wave and short
wave AM broadcasting transmittersGB9376--88
本标准规定了发射机类别为A3EGN广播发射机的基本参数。本标准适用于额定输出功率在1kW以上（含1kW）的中波和短波调幅广播发射机（简称中波和短波广播发射机，下同）。
注：A3EGN一一依据ITU1979年制定的“最后法案”“的规定：第一个符号一一主载波的调制方式：A为双边带；第二个符号一一调制主载波的（各种）信号的性质：3为模拟信息单信道：第三个符号—被发送的信息类型：E为电话（包括声音广播）；第四个符号一信号的详细说明：G为广播音质的声音（单声）：第五个符号-（各）复用性质：N为没有复用。2载波频率范围
2.1定义
载波频率范围是发射机能够工作的一个或多个频带。2.2载波频率范围
2.2.1中波广播发射机：531~1602kHz。2.2.2短波广播发射机：3.2~26.1MHz。注：按ITU关于频率划分的规定，我国处于第三区，中波广播频带为526.5～1606.5kHz，短波广摄频为3.2～26.1MHz，并分为13个频带，它们是：3200~3400kHz，3900~～4000kHz，475G～4995kHz，5005~5060kHz,5950~6200kHz7100~7300kHz，9500~9900kHz，11650~12050kHz，13600~13800kHz，15100~15600kHz，17550~17900kHz，21450~21850kHz，25670~26100kHz。②对具体型号的短波广播发射机载波频率范围，也可由制造厂与用户商定。3频率容限
3.1定义
频率容限是发射机的工作频率与指配频率之间的最大容许偏差。频率容限以百万分之几减以赫表示（也可用频率稳定度来表征符合规定的频率容限值）。3.2频率容限
3.2.1中波广播发射机频率容限为10Hz（小于及等于10kW的广播发射机不劣于2Hz／d，大于10kW的广播发射机不劣于2Hz／3d）。中华人民共和国电子工业部1988--04—26批准1988-12-01实施
3.2.2短波广播发射机频率容限
GB9376-88
a。额定输出功率大于10kW的产品为10Hz；b，额定输出功率小于或等于10kW的产品为15×10-6。额定输出功率
4.1定义
额定输出功率是发射机在规定的工作条件下，输出的标称载波功率。4.2额定输出功率
额定输出功率为1，10，50，150，500kW。其它功率的产品，由用户与制造厂商定。5毂波功率的输出能力
考虑到传输线和天线系统的损耗，发射机在规定的条件下，输出的载波功率不低于额定输出功率的105%。对于覆盖频率一个倍频程以上的发射机，对个别分频带，允许不低于额定输出功率的95%。6标称负载阻抗
6.1定义
标称负载阻抗是发射机输出额定功率时规定端接的射频阻抗标称值。6.2标称负载阻抗
6.2.1中波广播发射机
额定输出功率1kW的产品，为50α或230Q，不平衡式；额定输出功率小于或等于50kW的产品，为I50α或230α，不平衡式；额定输出功率大于50kW，小于或等于500kW的产品，为75或150α，不平衡式；d.
额定输出功率大于500kW的产品，为50Q或75品，不平衡式。6.2.2短波广播发射机
额定输出功率小于或等于10kW的产品，为300品或6002，平衡式；a.
额定输出功率大于10kW的产品，为50品，不乎衡式，或300，平衡式；额定输出功率为500kW的产品，为50，不平衡式，或240α,平衡式，或300α,平衡式（具体参数c.
由用户与制造方商订）。
d．标称试验负载阻抗为50品，不平衡式。7负裁阻抗的电压驻波比
发射机应具有对负载阻抗在一定范围内变化的适应能力，负载阻抗的实际值与标称值之间的偏离程度，可用电压驻波比来表示。
发射机按规定性能工作允许的最大电压驻波比：额定输出功率小于10kW的中波广播发射机为1.8；a.
b。额定输出功率等于或大于10kW的中波广播发射机为1.25；额定输出功率小于10kW的短波广播发射机为2；c.
d。额定输出功率等于或大于10kW的短波广播发射机为1.7；8
标称音频输入阻抗
8.1·定义
GB:937688
标称音频输入阻抗是发射机音频输入端（或多个音频输入端）呈现的阻抗标称值。8.2标称音频输入阻抗
6009平衡式。
9标称音频输入电平
9.1定义
标称音频输入电平是音频输入端（或多个音频输入端）上的电平标称值。这里指的是音频1kHz，调制系数m为1时的输入正弦信号电平，用dBm来表示。9.2标称音频输入电乎
odBm。
10音频输入电平范围Www.bzxZ.net
10.1定义
音频输入电平范围是音频输入端（或多个音频输入端）上的电平范围。在此范围内，对音频1kHz均可以达到调制系数m为1的调制。用高于或低于标称输入电平的分贝数来表示输入电平的上、下限。10.2音频输入电平范围
0±6dBm。
杂散发射
11.1定义
杂散发射：必要带宽之外的一个或多个频率的发射，其发射电平可以降低而不致影响相应信息的传递。杂散发射包括谐波发射、寄生发射、互调产物及变频产物，但带外发射除外。11.2可容许的最大杂散发射功率电乎发射机输出端任何杂散分量的平均功率不得大于50mW，但对于额定功率超过50kW，工作频率在30MHz以下，频率范围接近或超过一个倍频程的发射机，不硬性规定要降到50mW以下，但要有60dB的最小衰减，并应当尽一切努力达到50mW的要求。对脉冲宽度或脉冲阶跃调制等类型的发射机，其脉冲频率的杂散发射规定，10kW以下的发射机不劣于-60dB，10kW以上的发射机不劣于—70dB。12.箱体辐射
按国家标准《无线电发射机设备安全要求》的规定。13环境条件
13.1定义
a，环境温度--发射机以及为保持发射机正常工作所需的辅助设备（如热交换器、冷却系统等)，在温度的上、下限内均能够：
（1）按规定性能工作：
（2）连续运行；
上述温度的上、下限应该用摄氏度（℃）来给定，还应该给出安装在发射机外的辅助设备的附加温度区域：
b． 相对湿度--—发射机在最大相对湿度下能够按规定性能工作，或者不论关机时间长短，均不造3
:GB9376--88
成危害，不损害零部件。最大相对湿度是以在给定温度下（℃）每单位重量空气所保持的水气量的百分数来表示：
C。海拨高度--—发射机位于最大高度时，能够按规定性能工作。用与高度相应的气压来表示，单位为于帕。
13.2参数值
准），
环境温度—1～40℃（安装在发射机外或无取暖房间内的发射机辅助设备，应符合其相应标b.相对湿度一小于或等于90%（1～40℃）；c．气压不低于78kPa（约相当于海拨2000m）。14一次供电方式
按发射机额定输出功率分类：
a。额定输出功率小于或等于50k.W的产品：380V，三相四线制。
b．额定输出功率大于50kW的产品：低压：380V，三相四线制。
高压，10kV，三相三线制。
其中b项，允许用户与制造厂商定。15一次供电的电压和频率
发射机在下述电源特性和容差限度内，能够按规定性能工作。需要注明的有：电压标称值以及偏离标称值的最大正负容差，用占标称值的百分数来表示；a.
b．对三相电源电压的不平衡，可以用负序分量，零序分量最大均方根电压占正序分量均方根电压的百分数来表示，在不平衡程度不大时，亦可由三相电源电压振幅的不平衡度来表示。c。供电系统标称频率以及最大正负容差，都用赫表示。15.1参数值
a。发射机保证性能参数的供电电压容差限度：380V±2%，10kV±2%。
在电源电压偏离标称值时，载波输出功率相应偏离其规定值，在供电电压容差土2%上、下限的载波输出功率偏离限度规定为土4%。发射机安全工作的供电电压容差限度：380V±10%，10kV±10%。
b。三相电源电压的不平衡：小于或等于3%，或负序分量、零序分量小于或等于正序分量的1%。c、电源频率：
50±2Hz。
16功率消耗
16.1定义
发射机的功率消耗（或输入有功功率）是在规定的载波功率输出，并包括正常运行所的辅助设备所消耗的功率。用瓦或于瓦表示，也可以用相应的全机效率来表示。16.2.中波广播发射机全机效率
GB 9376-88
额定功率为1kW的产品，不小于35%；额定功率为10kW的产品，不小于45%；b.
额定功率为50kW的产品；不小于53%；c.
d。额定功率为150kW的产品，不小于58%；其它额定功率的产品，由用户与制造厂商定。e.
16.3短波广播发射机
相应于中波广播发射机全机效率降低3%。17功率因数
17.1定义
功率因数是输入有功功率与输入视在功率的比值。17.2功率因数
a。额定输出功率小于或等于10kW的产品，应大于0.85；b。额定输出功率大于10kW的产品，应大于o.92。18调制能力
调制能力是发射机在规定的音频调制频率与规定的调制系数下，在有限时间内持续工作的能力。音频调制频率范围
中波广播发射机为40～7000Hz；短波广播发射机为40~5000Hz
均能达到调制系数m为1的调制。b．中波广播发射以频率40、7000Hz，短波广播发射机以频率40、5000Hz调制到调制系数m为0.8时，应持续10min，对1kHz频率调制到调制系数m为1时，应持续15min。c。能在平均调制系数m为0.6的条件下，负荷24h。19载波振幅变化
19.1定义
载波振幅变化是未调制时与调制系数m为1时载波振幅的差值，对未调制时载波振幅的比值，用百分数来表示。
19.2最大载波振幅变化
发射机在恒定的电源电压下，调制频率为1kHz时，最大载波振幅变化应小于5%。频率特性
20振幅／音频—
20.1定义
振幅音频一-频率特性是在调制音频频带内，当输入信号电平固定时，相对于1kHz频率的解调信号的振幅随频率的变化。
20.2振幅/音频一—频率特性
在调制系数m为0.8时，中波广播发射机音频频率为40～7000Hz，短波广播发射机音频频率为40~5000Hz内，不劣于±1dB。
音频谐波失真
21.1定义
:.GB:9376-88
音频谐波失真是发射机引起的信号谐波成分的变化，用谐波失真系数来表示。谐波失真是解调器输出的二次和高次谐波的总均方根电压与基波和其余各次谐波总均方根电压的比值（正弦调制信号的频率在音频频带内），用百分数表示。在调制系数分别为0.5和0.9时，给出最大谐波失真系数。21.2音频谐波失真系数
在音频频率为50～5000Hz内，应不大于4%。22音频互调*
22.1定义
二阶（三阶）互调电平指的是解调器输出的二阶（三阶）互调分量的均方根电压与全部分量总均方根电压的比值，用百分数来表示。二阶（三阶）互调电平的最大值是两个调制频率中较高的调制频率的函数，该频率直至音频频率的上限。总互调系数是各阶互调电平的总均方根值。23调幅噪音电平
23.1定义
调幅噪音电平是在没有外加调制信号的情况下，解调器输出的交流分量均方根电压相对于1Hz调制系数m为1时输出电压作为参考电平的分贝数。23.2调幅噪音电平
a。中波广播发射机不劣于58dB；b。短波广播发射机不劣于56dB。换频时间
24.1定义
发射机由第一个工作频率换到第二个工作频率，直到在第二个工作频率工作正常所需的时间叫换时间。
24.2换频时间
由制造厂在其产品技术条件（产品标准）中规定。25可繁性
25.1定义
产品在规定的条件下和规定的时间内，完成规定功能的能力叫产品的可靠性。25.2可靠性指标
可靠性参数由用户与制造厂商定。·音频互调参数对单声发射机，暂不作规定。附加说明：
