【国家标准(GB)】 塑料 氯乙烯均聚和共聚树脂水萃取液pH值的测定

GB/T9350—2003/ISO1264:1980

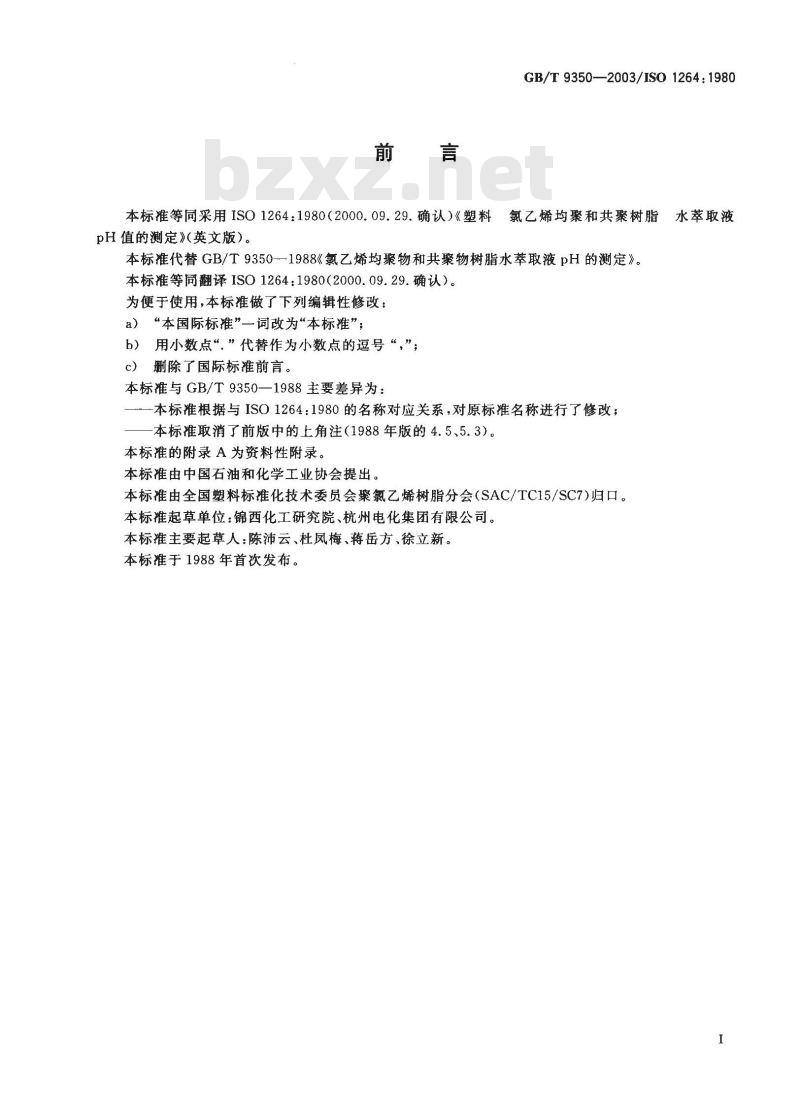

本标准等同采用ISO1264：1980（2000.09.29.确认）《塑料氯乙烯均聚和共聚树脂水萃取液pH值的测定》(英文版）。
本标准代替GB/T9350--1988《氯乙烯均聚物和共聚物树脂水萃取液pH的测定》。本标准等同翻译ISO1264：1980（2000.09.29.确认）。为便于使用，本标准做了下列编辑性修改：a）“本国际标准”一词改为“本标准”；b）用小数点“。”代替作为小数点的逗号“，”；c）删除了国际标准前言。
本标准与GB/T9350—1988主要差异为：本标准根据与ISO1264：1980的名称对应关系，对原标准名称进行了修改；本标准取消了前版中的上角注（1988年版的4.5、5.3）。本标准的附录 A为资料性附录。本标准由中国石油和化学工业协会提出。本标准由全国塑料标准化技术委员会聚氯乙烯树脂分会（SAC/TC15/SC7)归口。本标准起草单位：锦西化工研究院、杭州电化集团有限公司。本标准主要起草人：陈沛云、杜凤梅、蒋岳方、徐立新。本标准于1988年首次发布。

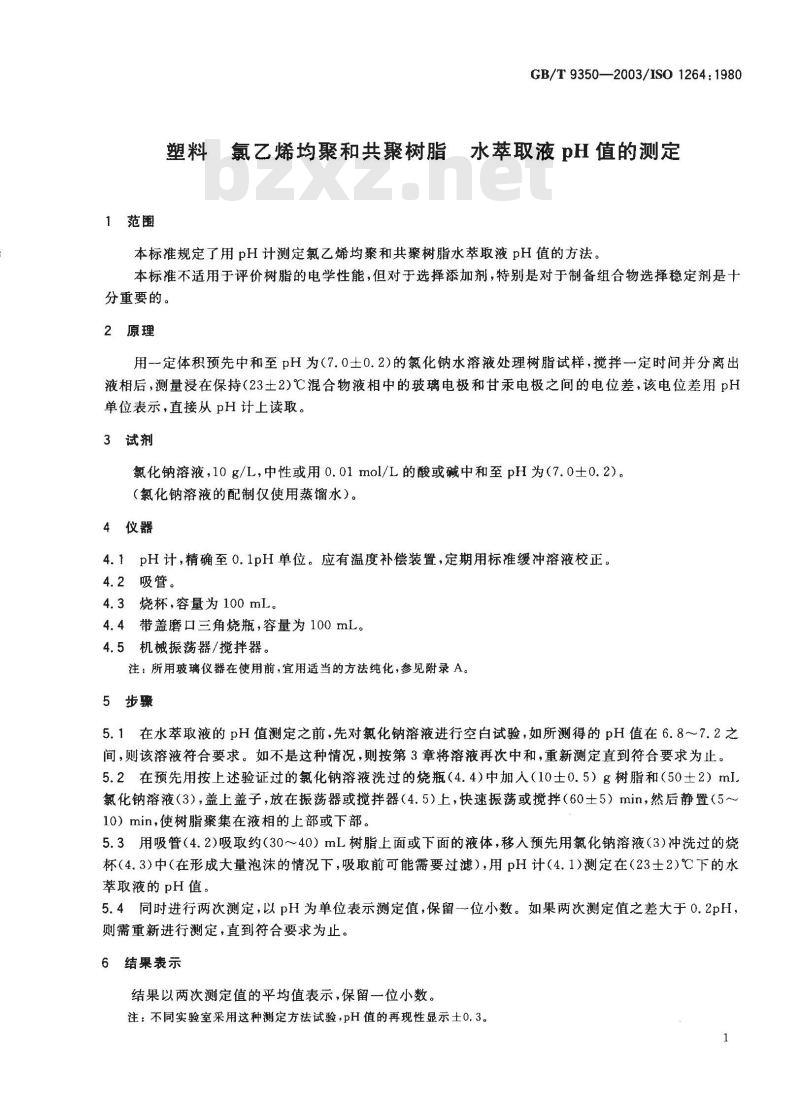

1范围
GB/T 9350—2003/ISO 1264:1980塑料氯乙烯均聚和共聚树脂水萃取液pH值的测定本标准规定了用pH计测定氯乙烯均聚和共聚树脂水萃取液pH值的方法。本标准不适用于评价树脂的电学性能，但对于选择添加剂，特别是对于制备组合物选择稳定剂是十分重要的。
2原理bzxZ.net
用-定体积预先中和至pH为(7.0士0.2)的氯化钠水溶液处理树脂试样，搅拌-定时间并分离出液相后，测量浸在保持（23土2)℃混合物液相中的玻璃电极和甘汞电极之间的电位差，该电位差用pH单位表示，直接从pH计上读取。3试剂
氯化钠溶液，10g/L，中性或用0.01mol/L的酸或碱中和至pH为（7.0士0.2)。（氯化钠溶液的配制仅使用蒸馏水）。4仪器
4.1pH计，精确至0.1pH单位。应有温度补偿装置，定期用标准缓冲溶液校正。4.2吸管。
4.3烧杯，容量为100mL。
4.4带盖磨口三角烧瓶，容量为100mL。4.5机械振荡器/搅拌器。
注：所用玻璃仪器在使用前，宜用适当的方法纯化，参见附录A。5步骤
5.1在水萃取液的pH值测定之前，先对氯化钠溶液进行空白试验，如所测得的pH值在6.8～7.2之间，则该溶液符合要求。如不是这种情况，则按第3章将溶液再次中和，重新测定直到符合要求为止。5.2在预先用按上述验证过的氯化钠溶液洗过的烧瓶（4.4）中加人（10土0.5）g树脂和（50土2）mI氯化钠溶液（3），盖上盖子，放在振荡器或搅拌器（4.5）上，快速振荡或搅拌（60士5）min，然后静置（5~～10）min，使树脂聚集在液相的上部或下部。5.3用吸管（4.2)吸取约（30～40）mL树脂上面或下面的液体，移人预先用氯化钠溶液（3）冲洗过的烧杯（4.3）中（在形成大量泡沫的情况下，吸取前可能需要过滤），用pH计（4.1）测定在（23士2）℃下的水萃取液的pH值。
5.4同时进行两次测定，以pH为单位表示测定值，保留一位小数。如果两次测定值之差大于0.2pH，则需重新进行测定，直到符合要求为止。6结果表示
结果以两次测定值的平均值表示，保留一位小数。注：不同实验室采用这种测定方法试验，pH值的再现性显示土0.3。1

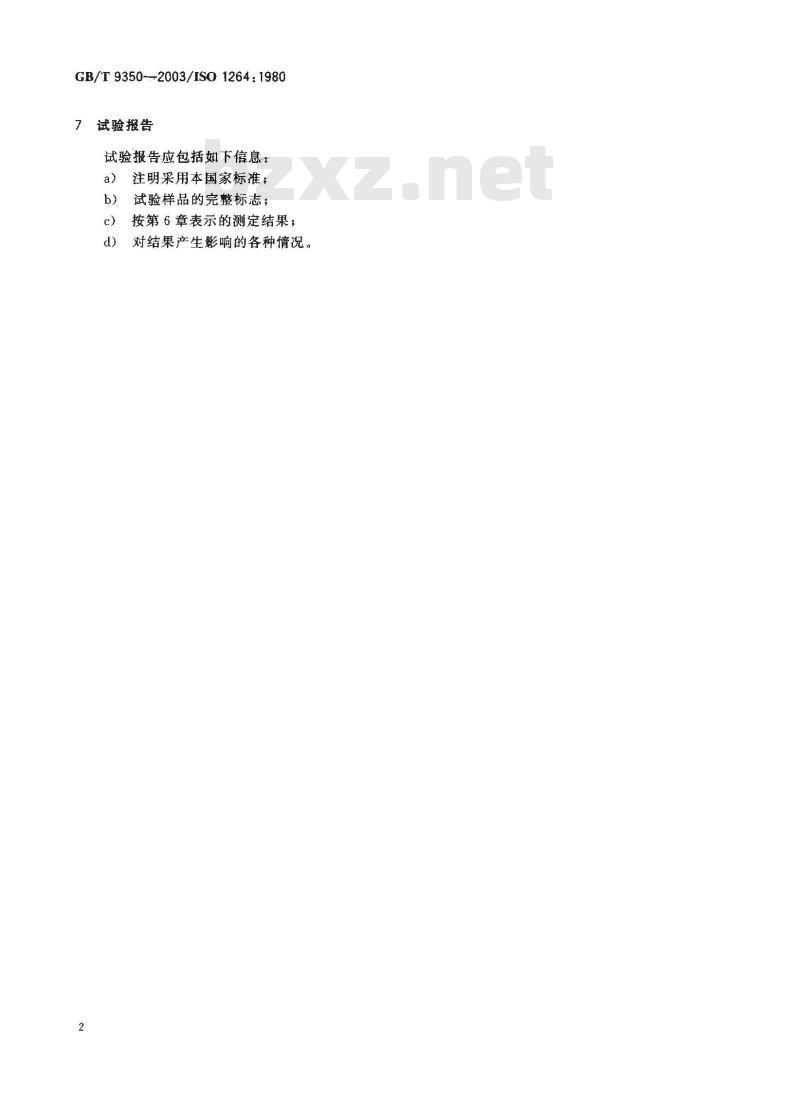

GB/T 9350--2003/IS0 1264: 19807
试验报告
试验报告应包括如下信息
注明采用本国家标准；
试验样品的完整标志；
按第6章表示的测定结果；
对结果产生影响的各种情况

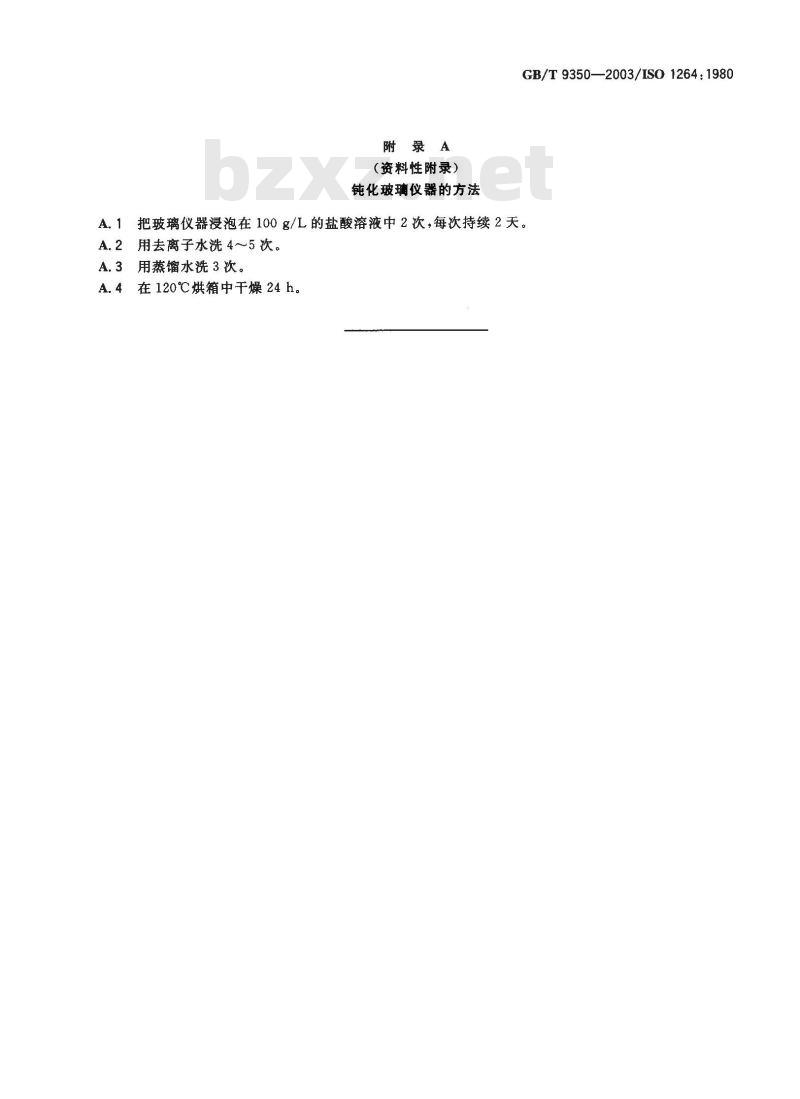

附录A
（资料性附录）
钝化玻璃仪器的方法
GB/T9350—2003/IS01264：1980把玻璃仪器浸泡在100g/L的盐酸溶液中2次，每次持续2天。用去离子水洗4～5次。
3用蒸馏水洗3次。
在120℃烘箱中干燥24h。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
