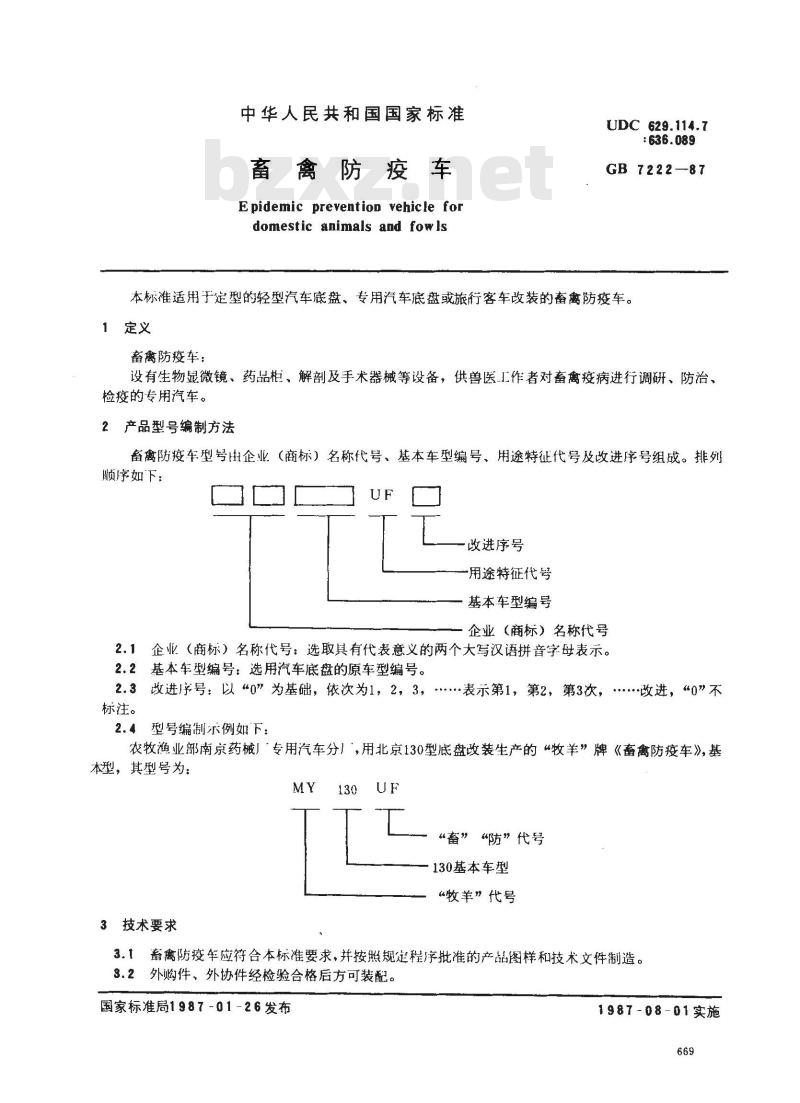

【国家标准(GB)】 畜禽防疫车

中华人民共和国国家标准
畜禽防疫车
Epidemicpreventionvehiclefordomestic animals and fowls
UDC 629.114.7
：636.089
GB 7222-87
本标准适用于定型的轻型汽车底盘、专用汽车底盘或旅行客车改装的畜禽防疫车。定义
畜禽防疫车：
设有生物显微镜、药品柜、解剖及手术器械等设备，供兽医工作者对畜禽疫病进行调研、防治、检疫的专用汽车。
2产品型号编制方法
畜禽防疫车型号出企业（商标）名称代号、基本车型编号、用途特征代号及改进序号组成。排列顺序如下：
改进序号
用途特征代号
基本车型编号
企业（商标）名称代号
2.1企业（商标）名称代号：选取具有代表意义的两个大写汉语拼音字母表示。2.2基本车型编号：选用汽车底盘的原车型编号。2.3改进序号：以“0”为基础，依次为1，2，3，…表示第1，第2，第3次，改进，“0”不标注。
2.4型号编制示例如下：
农牧渔业部南京药械」专用汽车分」，用北京130型底盘改装生产的“牧羊”牌《畜禽防疫车》，基本型，其型号为：
3技术要求
“畜”“防”代号
130基本车型
“牧羊”代号
3.1畜禽防疫车应符合本标准要求，并按照规定程序批准的产品图样和技术文件制造。3.2外购件、外协件经检验合格后方可装配。国家标准局1987~01-26发布
1987-08-01实施

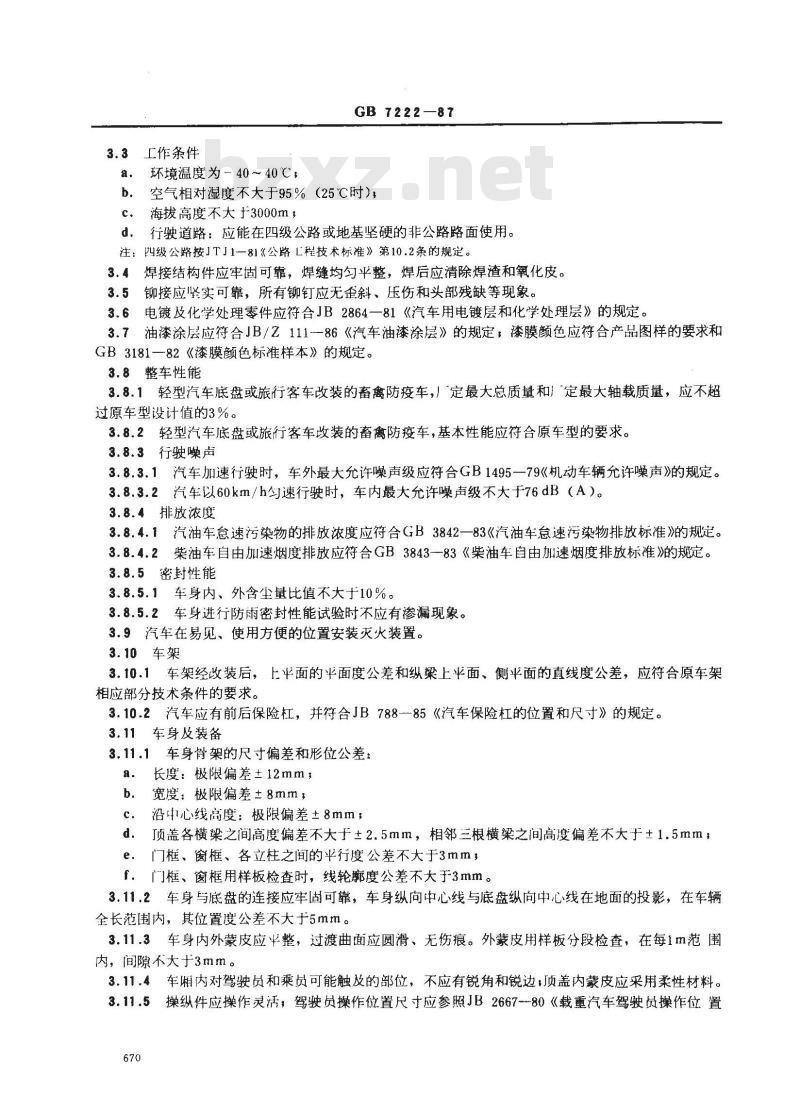

工作条件
环境温度为-40～40℃，
GB 7222—87
空气相对湿度不大于95%（25℃时），b.
海拔高度不大于3000m，
行驶道路：应能在四级公路或地基坚硬的非公路路面使用。d.
注：四级公路按JTJ1一81《公路L程技术标准》第10.2条的规定。3.4焊接结构件应牢固可靠，焊缝均匀平整，焊后应清除焊渣和氧化皮。铆接应坚实可靠，所有铆钉应无企斜、压伤和头部残缺等现象。3.5
3.6电镀及化学处理零件应符合JB2864一81《汽车用电镀层和化学处理层》的规定。3.7油漆涂层应符合JB/Z111--86《汽车油漆涂层》的规定；漆膜颜色应符合产品图样的要求和GB3181一82《漆膜颜色标准样本》的规定。3.8整车性能
3.8.1轻型汽车底盘或旅行客车改装的畜禽防疫车，！“定最大总质量和定最大轴载质量，应不超过原车型设计值的3%。
3.8.2轻型汽车底盘或旅行客车改装的畜禽防疫车，基本性能应符合原车型的要求。3.8.3行驶噪声
3.8.3.1汽车加速行驶时，车外最大允许噪声级应符合GB1495一79《机动车辆允许噪声》的规定。3.8.3.2汽车以60km/h速行驶时，车内最大允许噪声级不大于76dB（A）。3.8.4排放浓度
3.8.4.1汽油车怠速污染物的排放浓度应符合GB3842一83《汽油车急速污染物排放标准》的规定。3.8.4.2柴油车自由加速烟度排放应符合GB3843--83《柴油车自由加速烟度排放标准》的规定。3.8.5密封性能
3.8.5.1车身内、外含尘量比值不大于10%。3.8.5.2车身进行防雨密封性能试验时不应有渗漏现象。3.9汽车在易见、使用方便的位置安装灭火装置。3.10车架
3.10.1车架经改装后，上平面的半面度公差和纵梁上平面、侧平面的直线度公差，应符合原车架相应部分技术条件的要求。
3.10.2汽车应有前后保险杠，并符合JB788-85《汽车保险杠的位置和尺寸》的规定。3.11车身及装备
3.11.1车身背架的尺寸偏差和形位公差：a.长度：极限偏差土12mm；
b．宽度：极限偏差±8mm，
沿中心线高度：极限偏差±8mm，c.
顶盖各横梁之间高度偏差不大于±2.5mm，相邻三根横梁之间高度偏差不大于±1.5mmd.
门框、窗框、各立柱之间的平行度公差不大于3mmf．门框、窗框用样板检查时，线轮度公差不大于3mm。3.11.2车身与底盘的连接应牢固可靠，车身纵向中心线与底盘纵向中心线在地面的投影，在车辆全长范围内，其位置度公差不大于5mm。3.11.3车身内外蒙皮应平整，过渡曲面应圆滑、无伤痕。外蒙皮用样板分段检查，在每1m范围内，间隙不大于3mm。
3.11.4车厢内对驾驶员和乘员可能触及的部位，不应有锐角和锐边，顶盖内蒙皮应采用柔性材料。5操纵件应操作灵活，驾驶员操作位置尺寸应参照JB2667-80《载重汽车驾驶员操作位置3.11.5
尺寸》的规定。
GB 7222 --87免费标准下载网bzxz

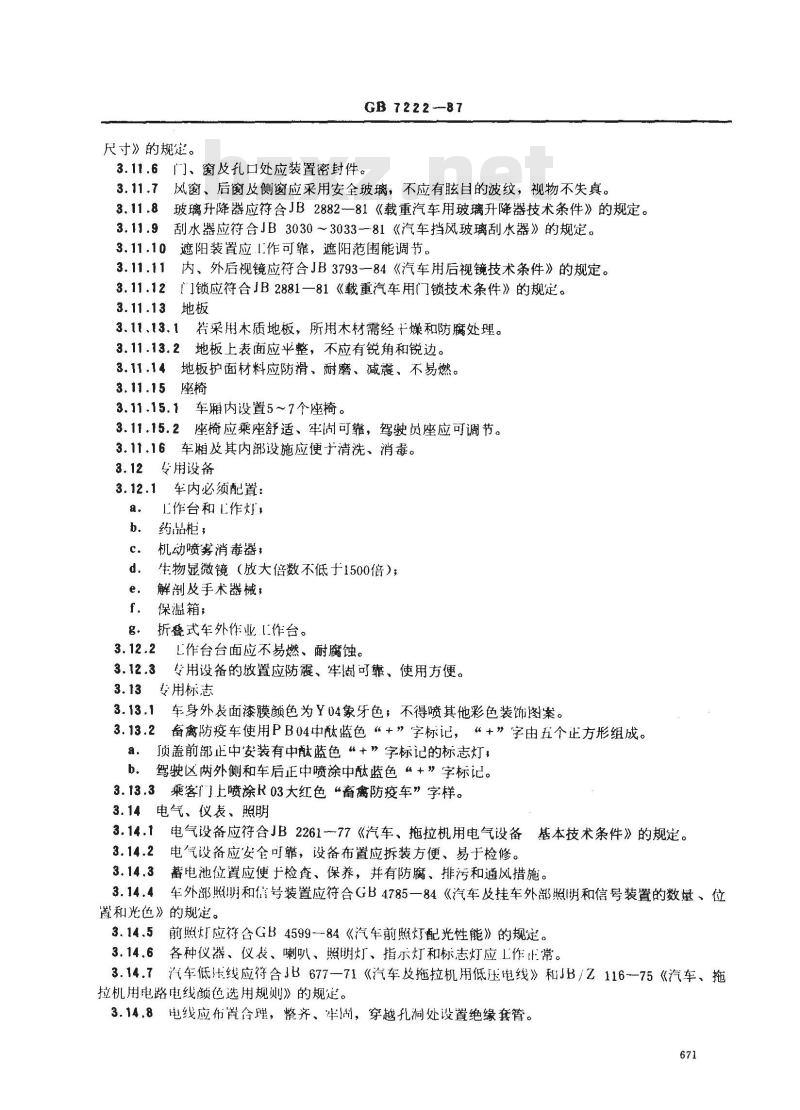

3.11.61门]、窗及孔口处应装置密封件。3.11.7风窗、后窗及侧窗应采用安全玻璃，不应有眩目的波纹，视物不失真。3.11.8
玻璃升降器应符合JB2882一—81《载重汽车用玻璃升降器技术条件》的规定。3.11.9刮水器应符合JB3030～3033--81《汽车挡风玻璃刮水器》的规定。3.11.10
遮阳装置应1作可靠，遮阳范围能调节。内、外后视镜应符合JB3793--84《汽车用后视镜技术条件》的规定。3.11.11
！1锁应符合JB2881一81《载重汽车用门锁技术条件》的规定。地板
若采用木质地板，所用木材需经十燥和防腐处理。3.11.13.12
地板上表面应半整，不应有锐角和锐边。3.11.13.23
3.11.14地板护面材料应防滑、耐磨、减震、不易燃。3.11.15座椅
3.11.15.13
车厢内设置5～7个座椅。
3.11.15.2座椅应乘座舒适、牢固可靠，驾驶员座应可调节。3.11.16车厢及其内部设施应便于清洗、消毒。3.12专用设备
车内必须配置：
1作台和工作灯，
药品柜，
机动喷雾消毒器，
生物显微镜（放大倍数不低于1500倍）；d.
解剖及手术器械，
保温箱；
折叠式车外作业作台。
L作台台面应不易燃、耐腐蚀。
专用设备的放置应防震、牢固可靠、使用方便。3.13专用标志
车身外表面漆膜颜色为Y04象牙色，不得喷其他彩色装饰图案。3.13.2
畜禽防疫车使用PB04中酞蓝色“+”字标记，“+”字由五个正方形组成。顶盖前部正中安装有中酞蓝色“+”字标记的标志灯，a.
驾驶区两外侧和车后正中喷涂中蓝色“+”字标记。3.13.3
乘客门上喷涂R03大红色“畜禽防疫车”字样。3.14电气、仪表、照明
3.14.1电气设备应符合JB2261-~77《汽车、拖拉机用电气设备基本技术条件》的规。3.14.2
电汽设备应安全可靠，设备布置应拆装方便、易于检修。蓄电池位置应便于检查、保养，并有防腐、排污和通风措施。车外部照明和信号装置应符合GB4785一84《汽车及挂车外部照明和信号装置的数量位置和光色》的规定。
3.14.5前照灯应符合GB4599-84《汽车前照灯配光性能》的规定。3.14.6各种仪器、仪表、喇叭、照明灯、指示灯和标志灯应L作正常。3.14.7汽车低压线应符合JB677-71《汽车及拖拉机用低压电线》和JB/Z116--75《汽车、拖拉机用电路电线颜色选用规则》的规定。3.14.8电线应布置含理，整齐、半闹，穿越孔洞处设置绝缘套管。671

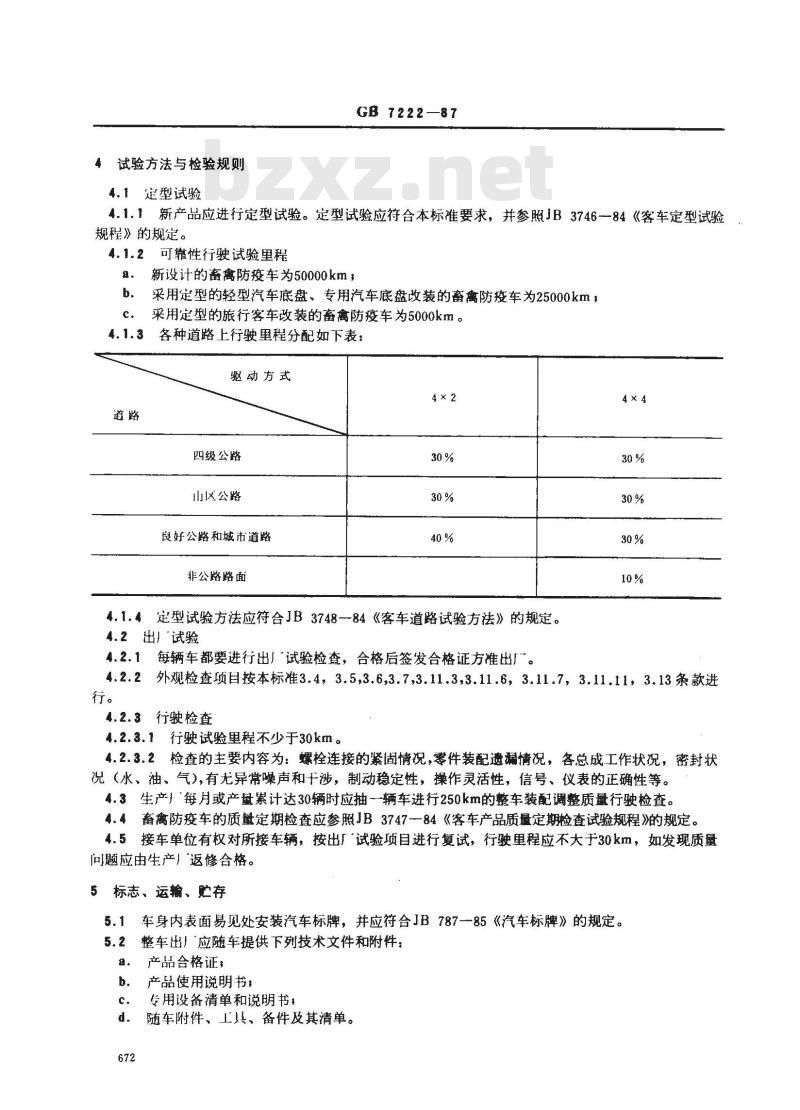

4试验方法与检验规则
4.1定型试验
GB 7222—87
4.1.1新产品应进行定型试验。定型试验应符合本标准要求，并参照JB3746--84《客车定型试验规程》的规定。
4.1.2可靠性行驶试验里程
新设计的畜禽防疫车为50000km
采用定型的轻型汽车底盘、专用汽车底盘改装的畜禽防疫车为25000km，b.
采用定型的旅行客车改装的畜禽防疫车为5000km。c.
4.1.3各种道路上行驶里程分配如下表：驱动方式
四级公路
山区公路
良好公路和城市道路
非公路路面
4.1.4定型试验方法应符合JB3748-84《客车道路试验方法》的规定。4.2出」‘试验
4.2.1每辆车都要进行出厂试验检查，合格后签发合格证方准出厂。4×4
4.2.2外观检查项日按本标准3.4，3.5,3.6,3.7,3.11.3,3.11.6，3.11.7，3.11.11，3.13条款进行。
4.2.3行驶检查
4.2.3.1行驶试验里程不少于30km。4.2.3.2检查的主要内容为：螺栓连接的紧固情况，零件装配遗漏情况，各总成工作状况，密封状况（水、油、气），有尤异常噪声和干涉，制动稳定性，操作灵活性，信号、仪表的正确性等。4.3生产」每月或产量累计达30辆时应抽辆车进行250km的整车装配调整质量行驶检查。4.4畜禽防疫车的质量定期检查应参照JB3747-84《客车产品质量定期检查试验规程》的规定。4.5接车单位有权对所接车辆，按出厂试验项目进行复试，行驶里程应不大于30km，如发现质量问题应由生产」返修合格。
标志、运输、贮存
5.1车身内表面易见处安装汽车标牌，并应符合JB787-85《汽车标牌》的规定。5.2
整车出」‘应随车提供下列技术文件和附件：a.
产品合格证：
产品使用说明书：
专用设备清单和说明书：
随车附件、工具、备件及其清单。5.3运输
GB722287
产品用行驶方法运输时，应遵守新车行驶的规定，用铁路或水路运输时应遵守有关的规定。5.4此存
长期停用的产品，应按照产品使用说明书的规定并停放在通风、防潮、防曝晒及有消防设施的场所。
6其他
产品出」‘后，用户在遵守“产品使用说明书”的条件下，从发货之日起，在年内且行驶里程不超过25000km，产品因制造质量不良而损坏或不能正常工作，并有记录可查时，制造厂应负责免费为用户修理或更换零件（不包括易损件）。附加说明：
本标准由中华人民共和国农牧渔业部提出，由农牧渔业部畜牧局归口。本标准由农牧渔业部畜牧兽医专用改装汽车质量检测中心负责起草。本标准主要起草人易启云。
