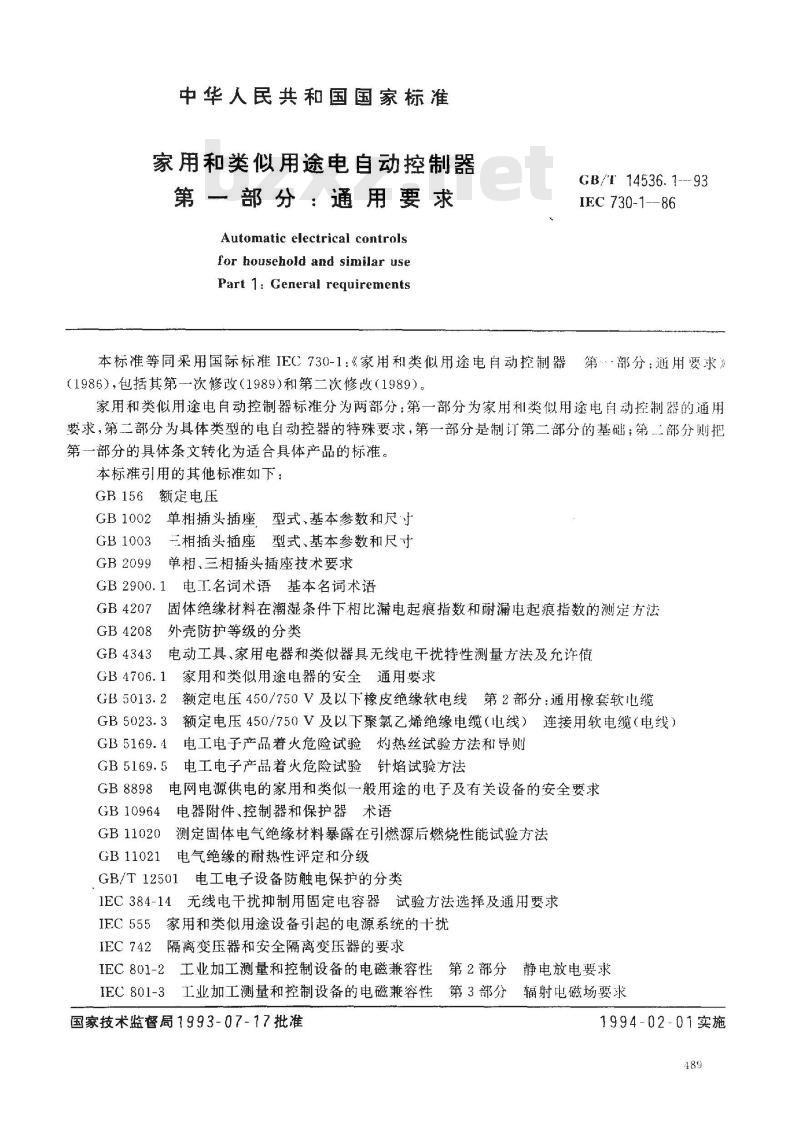

中华人民共和国国家标准
家用和类似用途电自动控制器
第一部分：通用要求
Automatic electrical controlsfor household and similar usePart 1: General requirementsGB/T14536.7---93
IEC 730-1--86
本标准等同采用国际标准IEC730-1：《家用和类似用途电自动控制器第·部分：用要求（1986），包括其第一次修改（1989）和第二次修改（1989）。家用和类似用途电自动控制器标准分为两部分：第一部分为家用利类似用途电自动控制器的通用要求，第二部分为具体类型的电自动控器的特殊要求，第一部分是制订第二部分的基础；第二部分则把第一部分的具体条文转化为适合具体产品的标准。本标准引用的其他标准如下：
GB156额定电压
GB1002单相插头插座型式、基本参数和尺寸GB1003
GB 2099
三相插头插座型式、基本参数和尺寸单相、三相插头插座技术要求
GB 2900.1
电工名词术语基本名词术语
GB4207
GB4208
GB 4343
固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法外壳防护等级的分类
电动工具、家用电器和类似器具无线电干扰特性测量方法及允许值GB 4706. 1
GB 5013. 2
GB 5023. 3
家用和类似用途电器的安全通用要求额定电压450/750V及以下橡皮绝缘软电线第2部分：通用橡套软缆额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）连接用软电缆（电线）GB 5169.4[
电工电子产品着火危险试验灼热丝试验方法和导则GB5169.5电工电子产品着火危险试验针焰试验方法GB8898电网电源供电的家用和类似一般用途的电子及有关设备的安全要求电器附件、控制器和保护器术语GB 10964
GB11020
测定固体电气绝缘材料暴露在引燃源后燃烧性能试验方法GB11021
电气绝缘的耐热性评定和分级
GB/T12501电工电子设备防触电保护的分类1EC384-14无线电干扰抑制用固定电容器试验方法选择及通用要求IEC555家用和类似用途设备引起的电源系统的十扰IEC742隔离变压器和安全隔离变压器的要求工业加工测量和控制设备的电磁兼容性IEC 801-2
IEC801-3工业加工测量和控制设备的电磁兼容性国家技术监督局1993-07-77批准第2部分
第3部分
静电放电要求
辐射电磁场要求
1994-02-01实施

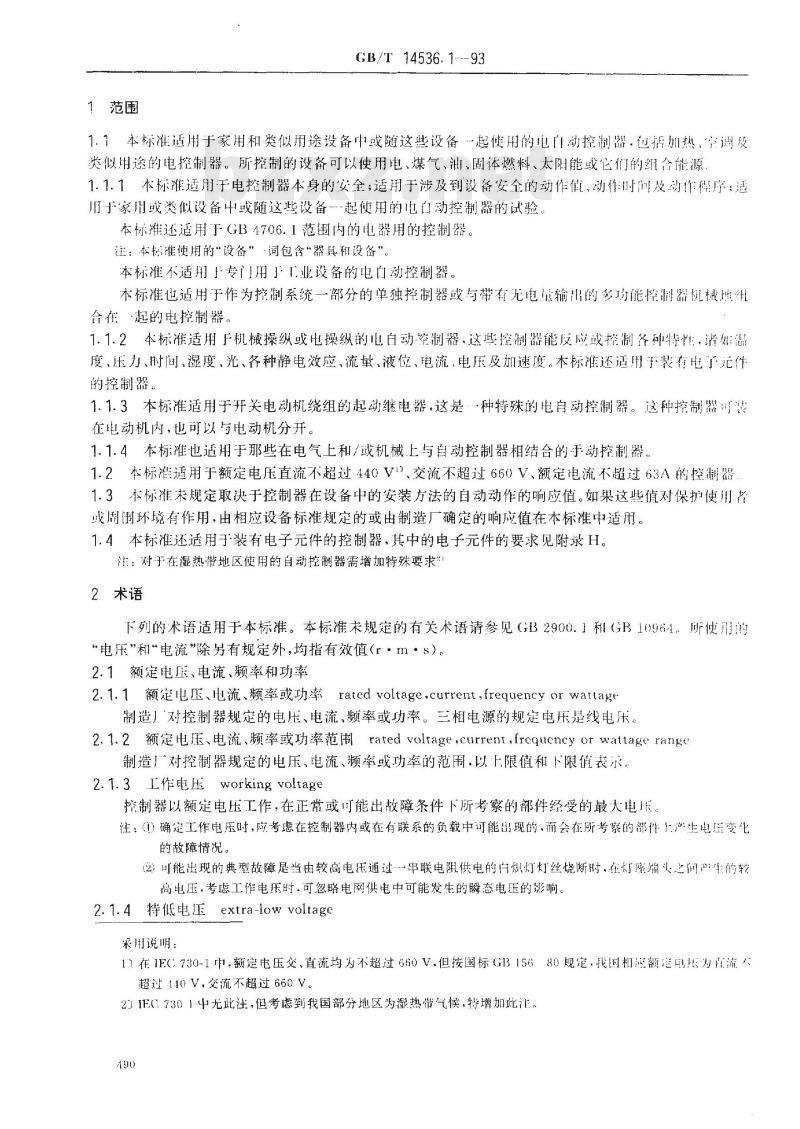

1范围
GB/T14536.1---93
1.1本标准适用于家用和类似用途设备中或随这些设备一起使用的电自动控制器·他括加热、宝调及类似用途的电控制器。所控制的设备可以使用电、煤气、油、固体燃料、太阳能或它们的组合能源1.1.1本标准适用于电控制器本身的安全；适用于涉及到设备安全的动作值，动作时间及动作释序：适用于家用或类似设备中或随这些设备一起使用的电自动控制器的试验本标准还适用于GB4706.1范围内的电器用的控制器。注：本标准使用的“设备”·词包含“器具和设备”。本标准不适用专门用于业设备的电白动控制器。本标准也适用于作为控制系统一部分的单独控制器或与带有无电量输出的多功能控制器机械地组合在起的电控制器。
1.1.2本标准适用于机械操纵或电操纵的电白动空制器，这些控制器能皮应或控制各种特性、诺温度、压力时间、湿度、光、各种静电效应、流量、液位、电流、电压及加速度。本标准还适用于装有电于无件的控制器。
1.1.3本标准适用于开关电动机绕组的起动继电器，这是种特殊的电自动控制器。这种控制器可装在电动机内，也可以与电动机分开1.1.4本标准也适用于那些在电气上和/或机械上与自动控制器相结合的于动控制器。1.2本标准适用于额定电压直流不超过440V1、交流不超过660V、额定电流不超过63A的控制器1.3本标准未规定取决于控制器在设备中的安装方法的自动动作的响应值。如果这些值对保护使用者或周围环境有作用，由相应设备标准规定的或由制造厂确定的响应值在本标准中适用。1.4本标准还适用于装有电子元件的控制器，其中的电子元件的要求见附录H。注：对子在湿热带地区使用的自动控制器需增加特殊要求：2术语
下列的术语适用于本标准。本标准未规定的有关术语请参见GB2900.1利GB10964所使用的“电压\和电流”除另有规定外，均指有效值（r·m·s），2.1额定电正、电流、频率和功率2.1.1 额定电压、电流、频率或功率 rated voltage.current,frequency or wattage制造）对控制器规定的电压、电流、频率或功率。三相电源的规定电压是线电压。2.1.2额定电压、电流、频率或功率范用rated voltage，current，frequencyor wattagerangc制造厂对控制器规定的电压、电流、频率或功率的范用，以上限值和下限值表示2.1.3工作电压 working voltage控制器以额定电压工作，在正常或可能出故障条件下所考察的部件经受的最大电压，注：（0）确定工作电压时，应考惠在控制器内或在有联系的负载中可能出现的，而会在所考察的部件上产生电屋变化的故障情况。
②）可能出现的典型故障是当由较高电压通过一串联电阻供电的自炽灯灯丝烧断时，在灯座端头间产生的较高电压，考虑工作电压时，可忽略电网供电中可能发生的瞬态电压的影响。2.1.4特低电压extra-low voltagc采用说明：
11在1FC730-1中，额定电压交，直流均为不超过660V.但按国标GB15680规定，我国相总额追电为首流么超过410V，交流不超过660V。
2）IFC.7301中无此注，但考虑到我国部分地区为湿热带气候，特增加此注。490
GB/T 14536.193

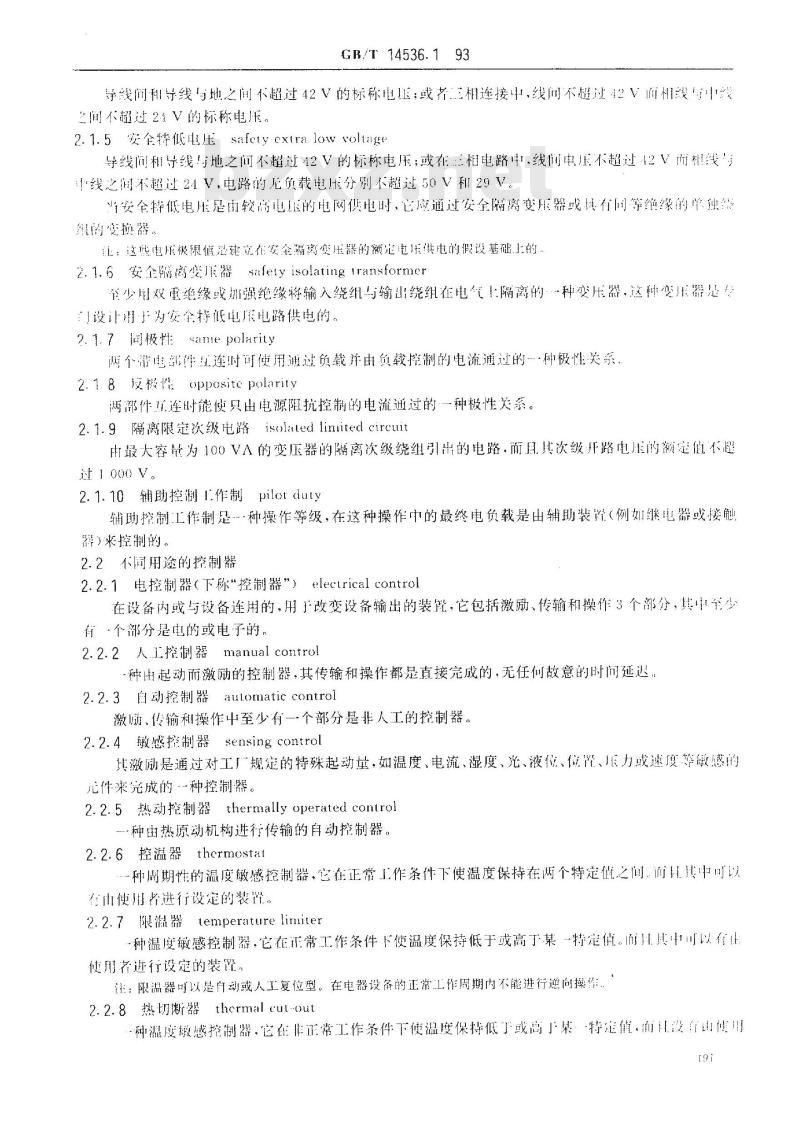

寻线问和导线与地之间不超过42V的标称电压；或若三相连接中线间不超过42V怕相线写中#间不超过21V的标称电压。
2.1.5安全特低电压safety extra low voltagt导线间租导线与地之间不超过12V的标称电压；或在相电路吨线间电压不超过12V而相线司中线之润不超过24V，电路的无负载电压分别不超过50V和29V。当安全特低电压是由较高电压的电网供电时，它应通过安全隔离变压器或其有间等绝缘的单独组的变换器。
注：这能电压极限值恶建立作安全漏离变压器的额是起瑶供电的假设基础上的2.1.6安全附离变器salety isolating 1ransformer牵少比双重绝缘或加强绝缘将输入绕组与输出绕组在电气上隔离的种变压器，这种变压器是专门设计用于为安全特低电廉电路供电的。2.1.7同极性same polarity
网个帮电部件！连时可使用通过负载并由负载控制的电流通过的·种极性关系2.1.8反极性opposite polarity满部件连时能使只出电源阻抗控制的电流过的种极性关系。2.1.9隔离限定次级电路isolated limitecd circuit由最大容量为100VA的变压器的隔离次级绕组引出的电路·而照其次级开路电压的额定值不超过1000V。
2.1.10辅助控制1作制pilot duty辅助控制工作制是种操作等级，在这种操作中的最终电负载是由辅助装置（例如继电器或接触器）来控制的。
2.2不同用途的控制器
2.2.1电控制器（下称“控制器”）εlectrical control在设备内或与设备连用的，用于改变设备输出的装筐，它包括激励、传输和操作3个部分，其中至少有·个部分是电的或电子的。
2.2.2人J控制器manual contro!种由起动而激励的控制器，其传输和操作都是直接完成的，无任何故意的时间延退，2.2.3自动控制器aulomatic control激励、传输利操作中至少有一个部分是非人工的控制器。2.2.4敏感控制器sensing control其激励是通过对工厂规定的特殊起动量，如温度、电流、湿度、光、液位、位置、力或速度等敏感的件来完成的种控制器。Www.bzxZ.net
2.2.5热动挖制器thermally operated control种由热原动机构进行传输的自动控制器。2.2.6控温器thermostat
种周期性的温度敏感控制器，它在正常工作条件下使温度保持在两个特定值之间。而其中可以有由使用者进行设定的装置。
2.2.7 限混器 temperature limiter种温度缴感控制器，它在正常工作条件下使温度保持低于或高了某一特定值。而川其中叫以有生使用者进行设定的装置，
注：限温器可以是自动或人工复位型。在电器设备的正常工作周期内不能进行遵向操作。2.2.8 热切断器 thermal culout种温度敏感搭制器·它在非正常工作条件下使温度保持低了或离子某：特定值，而出没有出便用19i
者设定的装。
GB/T 14536.1-93

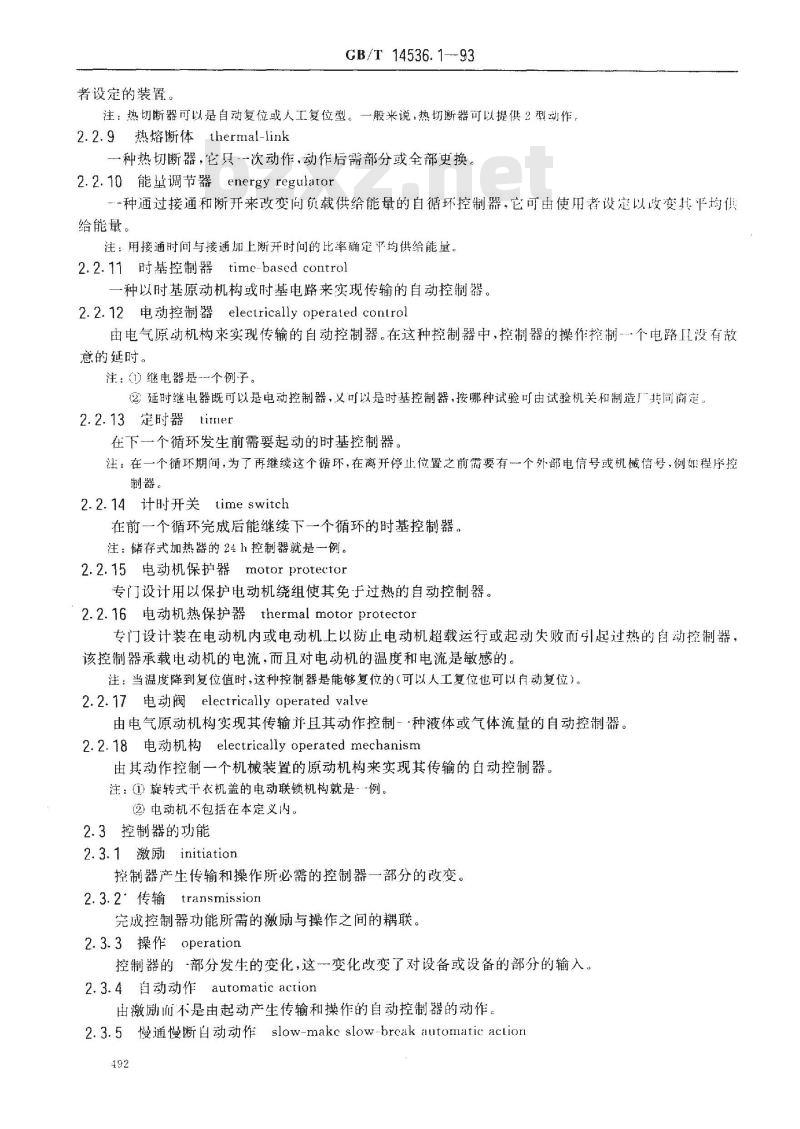

注：热切断器可以是自动复位或人工复位型。一般来说，热切断器可以提供2型动作。2.2.9热熔断体hermal-link　
一种热切断器，它只·一次动作，动作后需部分或全部史换。2.2.10能量调节器energyregulator种通过接通和断开来改变问负载供给能量的自循坏控制器，它可由使用者设定以改变其平均供给能量。
注：用接通时间与接通加上断开时间的比率确定平均供给能量。2.2.11时基控制器time-based control种以时基原动机构或时基电路来实现传输的自动控制器。2.2.12电动控制器electricallyoperaled conlrol由电气原动机构来实现传输的自动控制器。在这种控制器中，控制器的操作控制个电路工没有故意的延时。
注：)继电器是-一个例子。
②延时继电器既可以是电动控制器，义可以是时基控制器，按哪种试验可由试验机关和制造厂共同商定2.2.13定时器timer
在下-一个循环发生前需要起动的时基控制器。注：在一个循环期间，为了再继续这个循环，在离开停止位置之前需要有个外部电信号或机械信号，例如程序控制器。
2.2.14计时开关time switch
在前一个循环完成后能继续下一个循环的时基控制器。注：储存式加热器的24h控制器就是一例。2.2.15电动机保护器motorprotector专门设计用以保护电动机绕组使其免于过热的自动控制器。2.2.16电动机热保护器thermalmotorprotector专门设计装在电动机内或电动机上以防止电动机超载运行或起动失败而引起过热的自动控制器，该控制器承载电动机的电流，而且对电动机的温度和电流是敏感的。注：当温度降到复位值时，这种控制器是能够复位的（可以人工复位也可以自动复位）。2.2.17电动阀electrically operated valve由电气原动机构实现其传输并且其动作控制一·种液体或气体流量的自动控制器。2.2.18 电动机构 electrically operated mechanism由其动作控制一个机械装置的原动机构来实现其传输的自动控制器。注：（i）旋转式干衣机盖的电动联锁机构就是-例。②电动机不包括在本定义内。
2.3控制器的功能
2.3.1激励initiation
控制器产生传输和操作所必需的控制器一部分的改变。2.3.2*传输transmission
完成控制器功能所需的激励与操作之间的耦联。2.3.3操作operation
控制器的-部分发生的变化，这一变化改变了对设备或设备的部分的输入，2.3.4自动动作automatic action由激刷而不是由起动产生传输和操作的自动控制器的动作。2.3.5慢通慢断自动动作slow-makc slow-break automatic action492
GB/T 14536.1—93

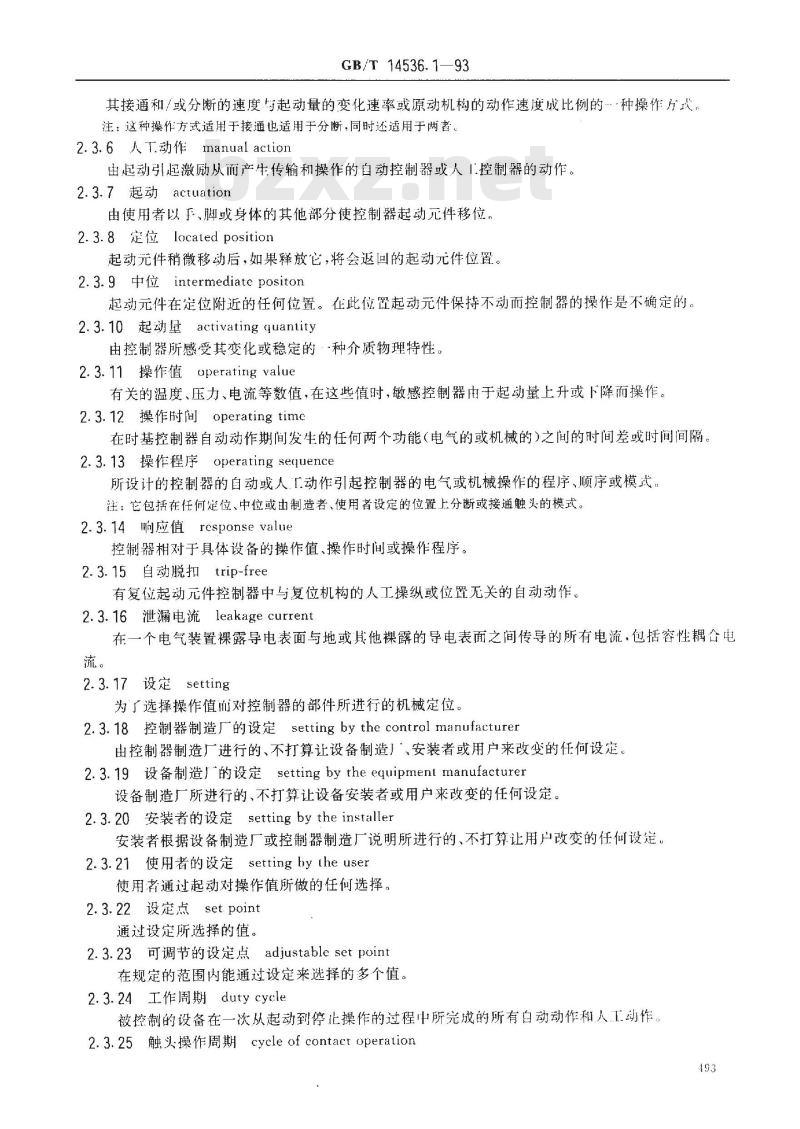

其接通和/或分断的速度与起动量的变化速率或原动机构的动作速度成比例的种操作片式注：这种操作方式适用于接通也适用于分断，同时还适用于两者。2.3.6人T动作 manual action
由起动引起激励从而产生传输和操作的自动控制器或人「控制器的动作。2.3.7 起动 actuation
由使用者以于、脚或身体的其他部分使控制器起动元件移位，2.3.8 定位located position
起动元件稍微移动后，如果释放它，将会返回的起动元件位置。2.3.9中位 intermediate positon起动元件在定位附近的任何位置。在此位置起动元件保持不动而控制器的操作是不确定的。2.3.10起动量activatingquantity由控制器所感受其变化或稳定的·-种介质物理特性。2.3.11操作值operating value
有关的温度、压力、电流等数值，在这些值时，敏感控制器由于起动量上升或下降而操作。2.3.12操作时间operating time在时基控制器自动动作期间发生的任何两个功能（电气的或机械的)之间的时间差或时间间隔。2.3.13操作程序operating sequence所设计的控制器的自动或人「动作引起控制器的电气或机械操作的程序、顺序或模式，注：它包括在任何定位、中位或由制造者、使用者设定的位置上分断或接通触头的模式。2.3.14响应值responsevalue
控制器相对于具体设备的操作值、操作时间或操作程序。2.3.15自动脱扣trip-free
有复位起动元件控制器中与复位机构的人工操纵或位置无关的自动动作。2.3.16泄漏电流leakage current在一个电气装置裸露导电表面与地或其他裸露的导电表面之间传导的所有电流·包括容性耦合电流。
2.3.17 设定 setting
为了选择操作值而对控制器的部件所进行的机械定位。2.3.18控制器制造厂的设定setting by the contral manufacturer由控制器制造厂进行的、不打算让设备制造」、安装者或用户来改变的任何设定。2.3.19设备制造厂的设定setting by theequipmenl manufacturer设备制造厂所进行的、不打算让设备安装者或用户来改变的任何设定。2.3.20安装者的设定setting by the installer安装者根据设备制造厂或控制器制造厂说明所进行的、不打算让用户改变的任何设定。2.3.21使用者的设定setting hy the user使用者通过起动对操作值所做的任何选择。2.3.22设定点set point
通过设定所选择的值。
2.3.23可调节的设定点adjustable setpoint在规定的范围内能通过设定来选择的多个值。2.3.24工作周期duty cycle
被控制的设备在一次从起动到停止操作的过程中所完成的所有白动动作和人工动作，2.3.25触头操作周期cycle of contact operation493
GB/T14536.1---93
次触头接通和触头分断动作或者是一次触头分断和触接通。，2.4断开和切断
某些控制器可以有：种以{:的电路断开或切断形式。2.4.1全极断开all-pole disconnection对于单相交流电器或直流电器，用个开关动作断开两根电源导线，面对于连接有两根以上也源导线的电器，是中…个开关动作断开除接地线以外的所有电源导线。注：接地保护线不是电源导线。2.4.2全断开full-disconnection除了接地以外的电源所有电极上的触头分离，以保证电网电源与要断开的那些部件之问的绝缘礼当于基本绝缘，
注：1）触头间隙有电气强度和尺寸的要求。②）如果控制器的极数等于所连接的电器的电源的极数时，全断开就提供『全极断开2.4.3 微断开 micro-disconnection至少在一个极上触头的足够的分离，以保证功能可靠。江：（1）触头间隙有电气强度要求但没有尺寸要求。(2）对于非敏感控制器，微断开确保断开所控制的功能可靠；对于敏感控制器，微断开确保在7.2条第36项中所规定的起动量范闹内可靠。
2.4.4微切断micro-interruption通过触头分离的周期动作或非周期动作使电路切断，不保证全断开或微断。注：触头间隙没有电气强度或尺寸要求。2.4.5OFF(断开)位置OFF position提供全断开或微断开显式或隐式指示的一种位置。2.5不间结构控制器
2.5.1整体式控制器integrated contro其功能与它在设备中正确安装和固定有关、随且它能和设备的有关部件连接在起试验的控制器。
注：整体挖制器还指作为更复杂的控制器（电的或非电的)的一部分的控制器。2.5.2装人代控制器incoperated conirol装在设备内或设备上用的控制器，但它可以单独进行试验。注：1）装入式控制器能单独进行试验并不意味着它不能装在设备内按4.3.1.1条进行试验，）装入式控制器还指作为一个更复杂的控制器（电的或非电的）中的一部分的控制器，2.5.3带线控制器in linccord control借助软线、器具插座或插座连接到电源和设备上的装在单独盒中的控制器，而目是人工起动的。2.5.4文式控制器free-slanding control立在桌面上或地板上的带线控制器，它可用手、脚或人体的其他部位来起动。2.5.5独立安装式控制器indcpendenlymounted control永久地接到固定布线上而且离开所控制的设备安装的控制器，它可以有下列3种形式：a.明装式；
b．暗装式；
c．面板安装式。
2.5.6拉线起动控制器pull-cord actuated control装在设备内或设备上、用拉线来起动的控制器2.62.5.7~2.5.10见附录H。
2.6.11型动作(ype1action
GB/T 14536.1---93
没规定其操作值、操作时间或操作程序的制造偏差和漂移的，而且按本标准试验的自动动作2.6.22型动作type 2action
规定了操作值、操作时间或操作程序的制造偏差和漂移的，而且按本标准试验的自动动作。注：2型动作的详细分类见6.4条的规定。2.7防触电保护
2.7.1带电部件livepart
触到它时足以引起触电的导电部件。2.7.20类控制器class 0 control依靠基本绝缘提供防触电保护的控制器、即没有任何措施将易触及的导电部件连到固定布线的保护导体上，当基本绝缘失效时其安全只依靠环境措施。注：（类控制器或者有个绝缘外壳形成基本绝缘的一部分或全部，或者有通过基本绝缘与带电部件隔开的金属外壳。如果绝缘材料外壳的控制器有一个将内部件接地的措施，那么就认为它是0「类或1类结构.（类挖制器川以有双重绝缘或加强绝缘的部件或在安全特低电压下动作的部件，只有为了连续性或功能性（而不是下保护的>目的时才允许有接地端子。
2.7.30类控制器class 0 I control至少具有宪备的基本绝缘、有接地端子和无接地导线的不可拆软线以及无接地插销的插头带线控制器，这种插头不能插人有接地插套的插座中。注：1类控制器可有双重绝缘或加强绝缘的部件，或可以有在安全特低电注下1作的部件。2.7.41类控制器class I control其防触电保护不仅依靠基本绝缘，而且还有将易触及的导电部件与电气设施中的固定布线的保扩（接地）导体连接起来，这样易触及的导电部件即使在基本绝缘损坏时也不会带电注：2.7.5.1和2.7.5.2条所述的两种类型组合的控制器。注：（）全绝缘1类控制器外壳可构成附加绝缘或加强绝缘的一部分或全部，如果双重绝缘或加强绝缘的控制器有接地端了或接地触头，则认为是0「类或「类结构。(②，『类控制器可以有在安全特低电压下「作的部件。2.7.6类控制器class Ⅲ control其防触电保护是依靠安全特低电压（SEI.V）供电，而月在控制器内的电压不会比安全特低电：高的控制器
注：只有为了连续性或功能性（而不是用于保护)的目的才允许有接地端子。2.7.7 拆卸件 detachable part当控制器按出常使用那样安装好后不用工具便可拆下的部件1.9:
GB/T 14536.1-93
2.7.8易触及的部件或表面　accessible part or surfac当控制器按正常使用安装好并拆去可拆卸的部件后，用图2所示的试验指能够触及到的部件或表面。
2.7.91作性绝缘
operational insulation
在有不同电位的带电部件之间保证控制器或所控设备的正确操作必要的绝缘（L-L）。注：在27.6到27.12条中使用下述缩写1
带电部件；
易触及部件（导电表面或绝缘表面）；中间部件
2.7.10基本绝缘basic insulation加到带电部件上提供防触电基本保护的绝缘（L-A或L-I）。它包括带电部件与下述部件间的绝缘：一中间导电部件或包在中间绝缘表面上的金属箔（I类情况）；易触及的导电部件（0类、0I类或1类情况）；一与易触及的导电部件连接的导电部件（O类、O「类、「类情况）；一易触及的绝缘表面上的金属箔（0类情况）。2.7.11附加绝缘supplementary insulation在基本绝缘失效的情况下提供防触电保护的、在基本绝缘基础上附加的独立绝缘（I-A）。它包括保护中间导电部件或包在中间绝缘表面上的金属与下述部件之间的绝缘：一易触及的导电部件（I类情况）；与易触及的导电部件连接的导电部件（1类情况）；一包在易触及绝缘表面上的金属箱（Ⅱ类情况）2加强绝缘reinforced insulation2.7.12
加在带电部件上的、提供的防触电保护程度相当于本标准规定条件下的双重绝缘的一种单独绝缘系统（L-（I)-A）。它包括带电部件与下述部件间的绝缘：一易触及的导电部件（Ⅱ类情况）；与易触及导电部件连接的导电部件（Ⅱ类情况）；包在易触及绝缘表面的金属箔（Ⅱ类情况）。注：“绝缘系统”术语并不意味必须是均勾连续的绝缘体，它可以由不能像附加绝缘和基本绝缘那样分开单独试验的几个绝缘层构成。
2.7.13双重绝缘double insulation由基本绝缘和附加绝缘两者组成的绝缘（Ⅱ类情况）。2.7.14见附录H
2.8控制器元部件
2.8.1敏感元件scnsing element展露在敏感控制器的自动动作响应的起动量下的控制器的部件。2.8.2分断装置switch head
除敏感元件以外的整个控制器。注：如果在结构上，分断装置与敏感元件之间不能区分开，则整个控制器就被认为是敏感元件。2.8.3起动元件actuating member通过人1地移动、拉动、旋动来引起控制器动作的或用于用户设定的部件。注：“起动元件”-一词不包括那些像制造厂用于设定的设定螺钉那样被旋得很紧以致于不能再旋动或要出制造厂才能设定的类似部件。
2.8.4起动装置actualing means496
GB/T 14536.1—93
把起动元件连接到控制器的机构上的任何部件。2.8.5拉线pull-cord
以拉起动的柔性起动元件。
2.8.6原动机构prime mover
产生自动控制器的传输所需机械能的机构，如电动控制器、电动阀、电动机构或时基控制器。注：它可以是机械贮能装置（如钟发条）电磁装臀（如电构机、多头螺线管）、电热装置（如能量调节器的加热充件）或产生机械能的其他机构。
2.8.7离合器clutch
-种机械装置，通过它起动元件可以控制原动机械或起动量，从而引起或结束动作。2.8.8盖或盖板coverorcoverplato按正常使用那样安装好后能触及的、而且只能用工具才能拆卸的、构成外壳一部分的部件，伯不需要专门的工具。
2.8.9无螺钉固定部件
screwless fixed part(or component)一种易触及部件，当将其装到设备或另一个部件中或者专门准备的支座上时，不是用螺钉而是通过其他有效措施将其保持在位的，其拆除或移位可以使用工具，工具可以直接作用在这种部件上也可以作用在保持装置上。
注：下面举儿个不属于无螺钉固定部件的例子：由铆钉、粘胶或类似措施永久地固定的部件；平推连接器；
无螺纹端了；
标准插头和插座：
标准器具耦合器：
绞扭接片结构；
摩擦配合结构。
2.9控制器的端子和端头类型
2.9.1柱型端子pillar terminal是将导线插入到孔或穴中，然后夹紧在一个或几个螺钉体下，夹紧压力可以直接通过螺钉体来施加，或由螺钉体将压力施加到中间夹紧件上间接施加的一种端子（见图11）。2.9.2 螺钉端子 screw terminal是把导线夹紧在螺钉头下的端下，夹紧压力可由螺钉头直接施加，也可通过如垫圈、夹紧板或防松部件等中间部件间接施加的种端子（见图10）。2.9.3　螺栓端子stud terminal是把导线夹紧在螺母下的端子，夹紧压力可通过合适形状的螺母直接施加，也训通过如垫圈、夹紧板或防松部件间接施加的一种端子（见图10）。2.9.4无螺纹端子screwlessterminal直接或间接地通过弹簧、楔子、偏心轮或锥体一类部件来连接导线的端子。注：下述不属于无螺纹端子：
在将导线接到端子之前要求在导线上固定一个专门部件的端子，例如平推式连接器；要求把导线缠绕的端子，例如带有缠绕接点的端子通过锐边或尖状物刺入绝缘构成与导线直接接触的端子。2.9.5平推连接器flatpush-on connector是一种插片和接套的组合件，它能使导线随意连接到控制器上或者使导线之间进行随意连接。2.9.6接套　receptacle
用于永久地与导线连接的平推连接器上与插片配合的部件（见图16）。2.9.7插片tab
GB/T 14536.1-—93
播入乎推连接器的插套中的部件（见图14和图15）。2.9.8带线插片in-line tab
永久地与导线连接的插片。
2.9.9形成控制器一部分的插片tab forming part of a control永久地与控制器连接或者为控制器的一个组成部分的插片。2.9.10端头termination
能将导线连接到控制器上的一一个部件，而且更换导线时需要特殊工具或按特殊工序或用特殊加工过端部的导线。
注：锡焊需要专门的工具，熔焊需要专门的工序，附到导线上的电缆接片是特殊加工过的导线端部。2.9.11焊接端子：solder terminal以机械措施将导线夹紧而以锡焊保证电路的连续性的端子。2.9.12鞍型端了saddle terminal由两个或更多的螺钉或螺母把导线夹紧在鞍形片下的端子（见图13a）。2.9.13接片端子lug terminal
接片端子设计为用螺钉或螺母夹紧电缆接片或汇流条的螺钉或螺栓端子（见图13b）。2.9.14式端子mantle terminal
用螺母将导线夹在螺栓槽的底座上的端子，导线是借助于螺母下的合适形状的垫圈夹在螺栓槽的底座上的，如果是帽式螺母就要借助于中心销或等效的措施将压力从螺母传到槽中的导线上（见图12)。
2.10控制器的连接
2.10.1外部导线　external conductor在带线控制器、独立安装控制器或装有控制器的设备外部的任何电缆、软线线芯或导线。江：这些导线可以是电源引线、设备中不同部分的互连软线或者是固定布线的一部分。2.10.2固定布线fixed wiring
水久地固定到建筑物结构上的外部导线，而且其布线的方法保证在导线进入设备或控制器人门不会受到应力作用。
注：将导线固定到建筑物结构中可以是将导线放入导管中、将电缆埋入墙内或者可靠地将电缆或软线固定到墙上或其他表面上。
2.10.3内部导线internal conducton既不是外部导线也不是整装导线的任何软缆、软线、线芯或导线2.10.4整装导线integrated conductor在控制器内部的导线或将控制器接线端子或端头永久五连的导线。2.10.5易拆软线detachable cord借助于器具插座、插头或插座组合板接到控制器或设备上的外部软线。2.10.6不易拆软线non-detachablecord按下述方法接到控制器上的外部软线。2.10.6.1X型接法type X attachment使用未特殊加工的标准软线、不需要专用工具即可换线的接线法。2.10.6.2 M 型接法 type M attachment不需要专用工具，但要使用特殊的软线才可换线的接线法，这些特殊的软线如带有模压软线扩套或者具有专门加工过的线端的软线。2. 10.6.3 Y型接法 type Y attac:hment只有用制造厂或其代理商才有的专用工具才能换线的接法。这种接法可用标准软线或专用软线198
2.10.6.4Z型接法type 7 attachmenlGB/T14536.1--93
！有破坏控制器的一部分才能换线的接线法。2.10.7引线flying lead
用于控制的连接的导线，其端由控制器制造厂永久地连在控制器上。2.112型动作的性能
2.11.1 制造偏差 manufacture deviation对制造厂提供的唯型号标志产品以同一方法按交付状态试验时，任何两台控制器测得的操作值、操作时问或操作程序的最人差值。注：如果15章相应条允许，这差值可认为是·个绝对值。2.11.2漂移drift
在本标准规定的条件下试验时任何·个试样的操作值、操作时间或操作程序的最大变化.注：如果15章中的相应条允许，这一变化可认为是·个绝对值，或与制造偏差合为个值。2.12爬电距离和电气间隙
2.12.1电气间隙:learance
两个导电部件之间或一个导电部件与一个绝缘材料表面的金属箔之问，穿过空气的最短距离、注：测量方法详见附录13和图17。2.12.2爬电距离creepage distance在两个导电部件之间或一个导电部件与易触及的绝缘材料表面的金属箔之间，沿着绝缘材料丧面的最短距离。
注：测量方法详见附录B和图17。2.12.3气密状态sealed situation所考虑的区间在抽真空或充惰性气体的永久密封的外壳内所具有的状态。2.12.4 密封状态 encapsulated situation所考虑的区间由密封胶、交联聚合物之类粘结，或由封装或模压外壳等措施防止水气或尘埃俊入时所具有的状态。
2.12.5清洁状态
clear situation
所考虑的区问不暴露在有灰尘沉积的条件下所具有的状态。注；例如在紧密配合外壳的情况下，这个外壳不必加垫圈或封胶。2.12.6 正常污染状态 normal pollution situation所考虑的区间暴露在通常家庭的以大气为主的环境中，而且只有当非导电物质松散沉积时所4有的状态。
2.12.7 脏状态 dirty situation所考虑的区间暴露在比正常污染有更多灰尘沉积，特别是其中部分为导电灰尘时所具有的状态2.12.8湿脏状态wet-dirty situation所考虑的区间暴露在潮湿加导电灰尘中所具有的状态。注：控制器安装在有洗涤剂和凝露的洗衣机内就是一例。2.13其他
2.13.1唯 -型号标准unique type referencc当完整地引用它时，制造厂可以提供在电气上、机械上、尺寸上和功能！与原来的完全川以换的控制器。
2.13.2 二具 tool
用来旋转螺钉、螺丹之类部件的螺丝旋具、扳手或其他物件。2.13.3 专用 具 special-purpose toolGB/T 14536.1 -93
是如内六角螺钉扳手等一般家庭不人可能有的工具。扳手，螺丝旋具和用于旋转厅型或六角螺母的扳手不算专用工具。
2.13.4正常使用normal use
对控制器或所连用的设备按设计的用途和制造广预定的方法使用。注：正常使用包括设备标准中规定的过载或非正常条件的操作，正常使用不包括保养控制器或使设备处于良好工作状态下所必须的任何程序，尽管这是可以由使用者按制造」的说明进行的。2.13.5　使用者保养user mainlenance使用格为保持控制器的良好状态而按制造广详细说明的方法进行的定期保养程序2.13.6维修servicing
由工能胜任的人员或电工或修理部进行的，为使控制器或设备处于良好工作状态所进行的必要维修程序，这包括更换软线，热熔断体或类似部件。2.13.7制造厂维修manufacturer servicing由制造厂或其指派的维修人员进行的维修程序，这是由于需要专用工具或专用仪器，制造厂维修包括制造厂的设定。
3一般要求
控制器的设计和构造应保证在正常使用中，即使由于粗心也不会对人身及周围环境产生危险。般来说，按本标准和相应的具体产品标准中规定的试验检查是否合格。4试验的一般说明
按照本标准进行的试验是型式试验。4.1试验条件
4.1.1除非标准中另有规定，试样应以按制造厂的规定安装好的交货状态进行试验，但当以最不利状态试验有意义时，则按最不利的状态进行试验4.1.2如果试验结果受室温影响，除非另有规定，室温应保持在20士5C，如果对试验结果有怀疑时，室温应保持在23士2C。
4.1.3除非具体章条另有规定，起动元件应定位在最不利位置，中间位置或由使用者设定的位置。4.1.4除非刃有规定，一般应按本标准的章条顺序进行试验。4.1.5在标准的试验中，除17.12和17.13条的中速试验以外，如果希望的话，控制器的起动可由试验设备完成。
4.1.6在本标准的试验中，除17.12条的试验外，如果制造厂没提供起动元件，可用起动机构起动控制器。
4.1.77.2条中规定的（见表7.2第37项）和用于第17章的温度变化速率（即α1、3,、α2和β.）的试验容差应为±12k/h。
4.1.8在所有的试验中，测量仪表或测量设备都不应明显地影响测量值。4.2试样要求
4.2.15章到11章和19章到23章的试验用-个试样余下的试验用--组3个试样。注：①如果有一个试样不符合12章到17章的试验，则用另·组同样的试样重复不合格的那项试验以及会影响该试验结果的以前的试验项目，所有重复的试验都应符合要求。②制造！\可与第一组试样同时提交组附加试样，以便在第··组试样中有个试样不合格时使用，这样试验。单位无需提出要求就可以对附加试样进行试验，而且只有再发生不合格时才判该批产品为不合格，如果不是同时提交附加试样组，则个试样一项不合格即判该批产品为不合格。4.2.2热熔断体需要组24个试样（见17.15条）500
