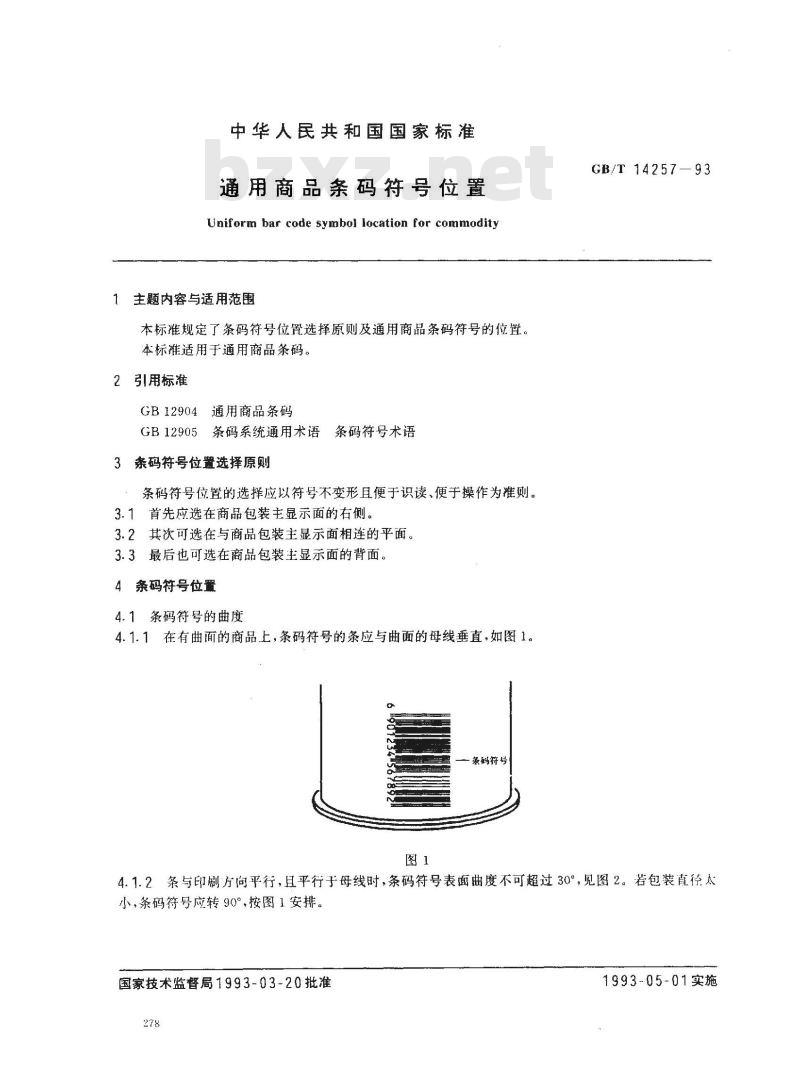

中华人民共和国国家标准
通用商品条码符号位置
Uniform bar code symbol location for commodity主题内容与适用范围
本标准规定了条码符号位置选择原则及通用商品条码符号的位置。本标准适用于通用商品条码。
引用标准
GB12904通用商品条码
GB12905
条码系统通用术语条码符号术语3条码符号位置选择原则
条码符号位置的选择应以符号不变形且便于识读、便于操作为准则。3.1首先应选在商品包装主显示面的右侧。3.2其次可选在与商品包装主显示面相连的平面。3.3最后也可选在商品包装主显示面的背面。4条码符号位置
4.1条码符号的曲度
4.1.1在有曲面的商品上，条码符号的条应与曲面的母线垂直，如图1。条码符号
GB/T 14257—93
4.1.2条与印刷方向平行，且平行于母线时，条码符号表面曲度不可超过30°，见图2。若包装直径太小，条码符号应转90°，按图1安排。国家技术监督局1993-03-20批准278
1993-05-01实施
GB/T14257-93
条码符号
甄品表面
条码符号

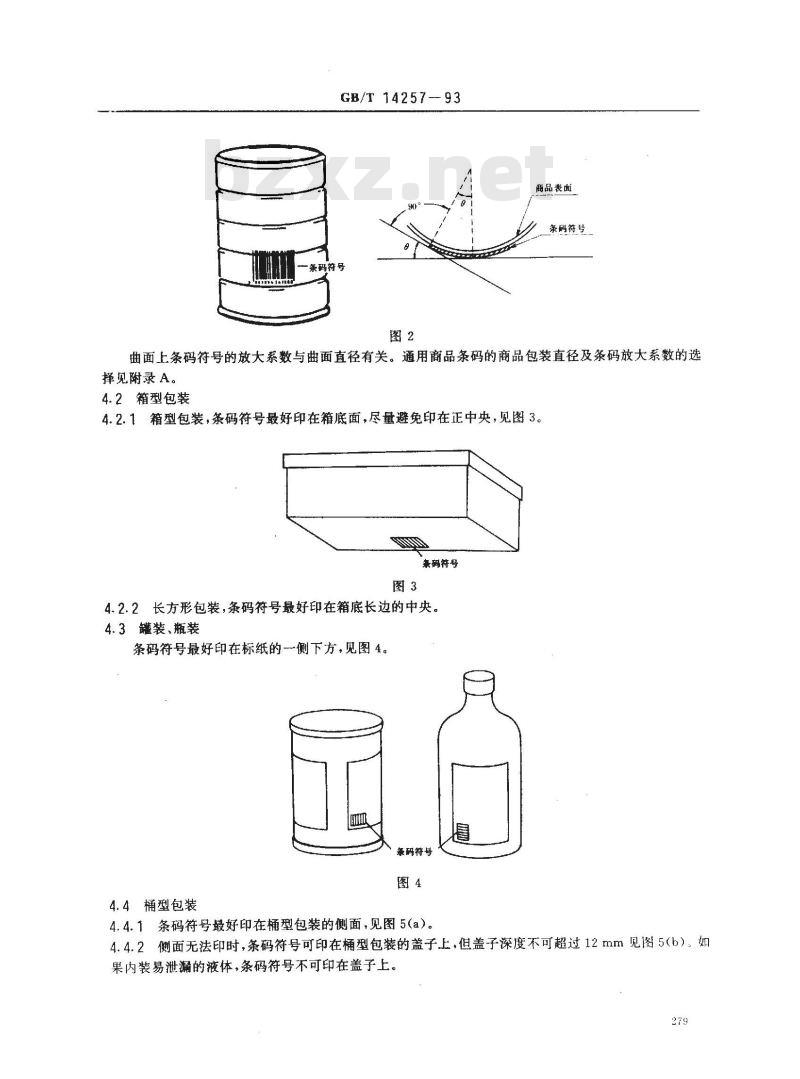

曲面上条码符号的放大系数与曲面直径有关。通用商品条码的商品包装直径及条码放大系数的选择见附录A。
4.2箱型包装
4.2.1箱型包装，条码符号最好印在箱底面，尽量避免印在正中央，见图3。条码符号
4.2.2长方形包装，条码符号最好印在箱底长边的中央。4.3罐装、瓶装
条码符号最好印在标纸的侧下方，见图4。条码符号
4.4桶型包装
4.4.1条码符号最好印在桶型包装的侧面，见图5（a）。4.4.2侧面无法印时，条码符号可印在桶型包装的盖子上，但盖子深度不可超过12mm见图5(b）。如果内装易泄漏的液体，条码符号不可印在盖子上。279

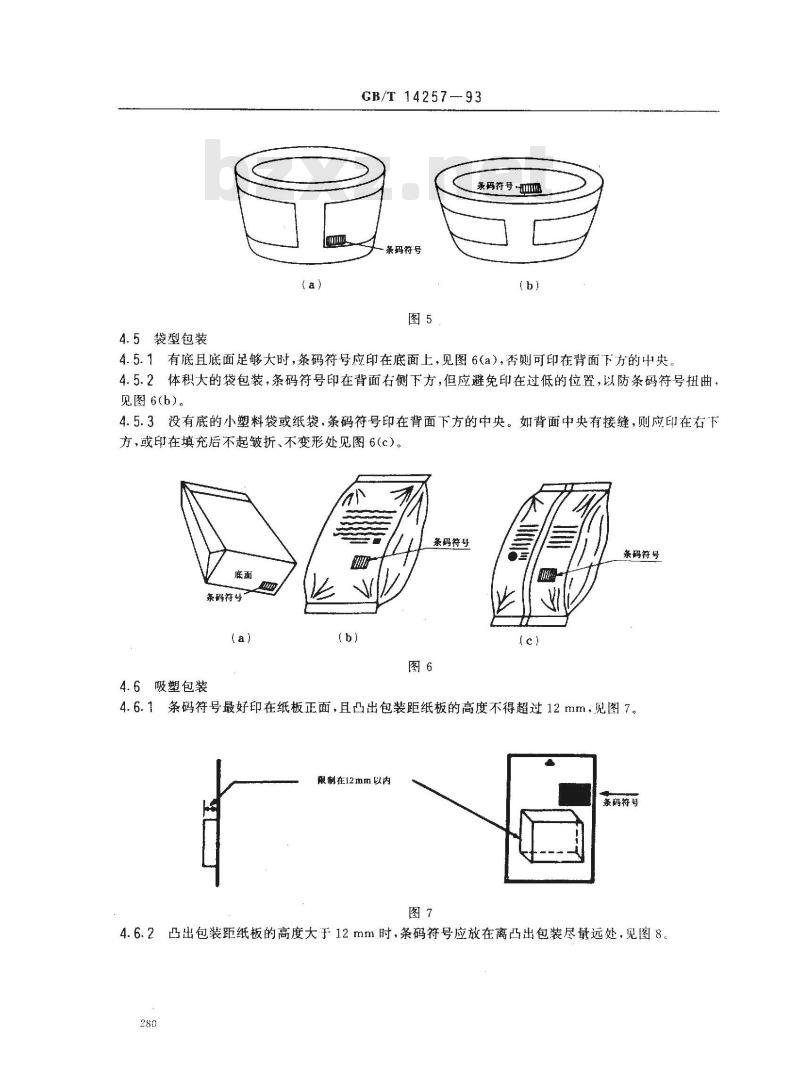

4.5袋型包装
GB/T14257—93
条码符号-
条码符号
4.5.1有底且底面足够大时，条码符号应印在底面上，见图6(a），否则可印在背面下方的中央。4.5.2体积大的袋包装，条码符号印在背面右侧下方，但应避免印在过低的位置，以防条码符号扭曲，见图6（b)。
4.5.3没有底的小塑料袋或纸袋，条码符号印在背面下方的中央。如背面中央有接缝，则应印在右下方，或印在填充后不起皱折、不变形处见图6(c)。条码符号
条码符号
4.6吸塑包装
条码符号
4.6.1条码符号最好印在纸板正面，且凸出包装距纸板的高度不得超过12mm，见图7。限制在12 和m 以内
条码符号
4.6.2凸出包装距纸板的高度大于12mm时，条码符号应放在离凸出包装尽量远处，见图8。280
尺寸超过12 mm

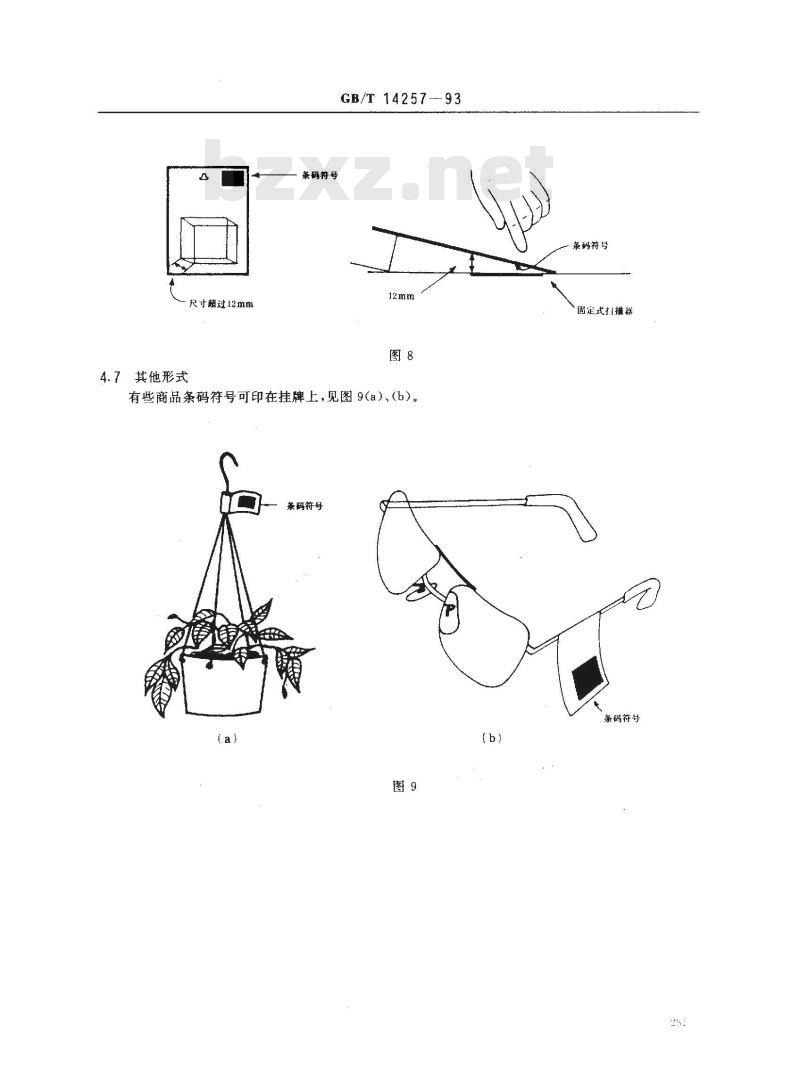

4.7其他形式
GB/T14257--93
条码符号
有些商品条码符号可印在挂牌上，见图9（a）、（b）。条码符号
条码符号
固定式打撒器
条码符号Www.bzxZ.net
GB/T14257-93

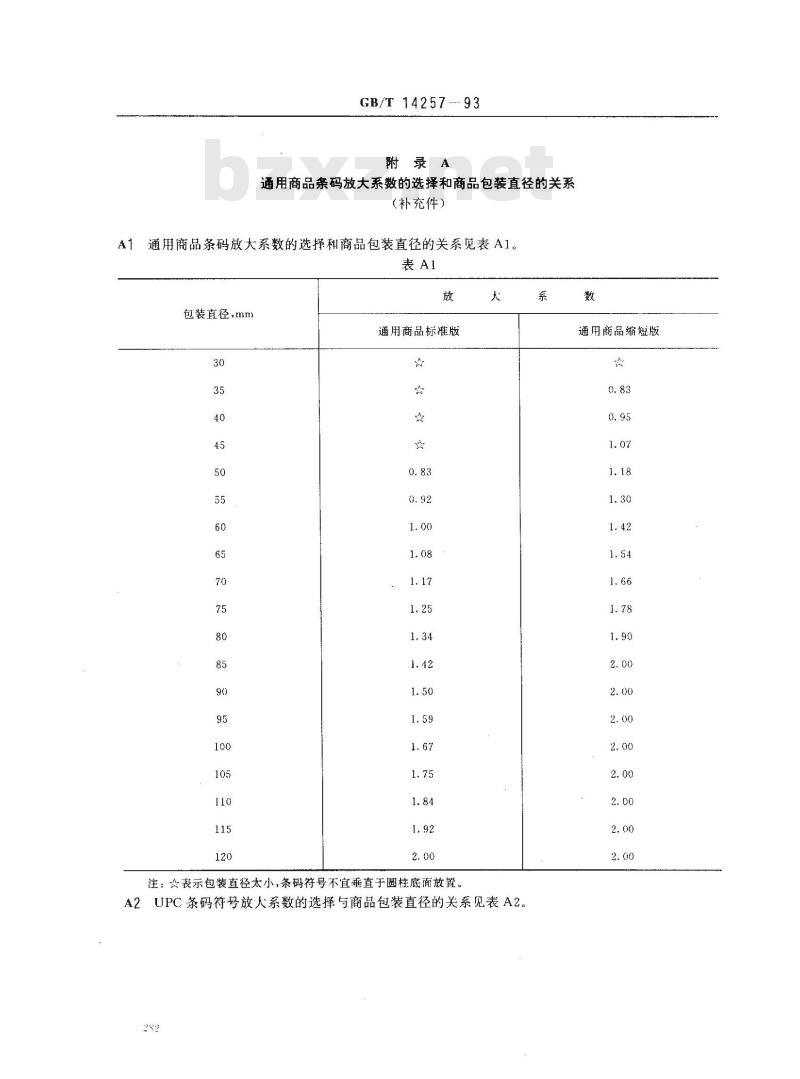

附录A
通用商品条码放大系数的选择和商品包装直径的关系（补充件）
通用商品条码放大系数的选择和商品包装直径的关系见表A1。A1
包装直径，mm
通用商品标推版
注：☆表示包装直径太小，条码符号不宜垂直于圆柱底面放置。大
A2UPC条码符号放大系数的选择与商品包装直径的关系见表A222
通用商品缩短版
包装直径，mm
GB/T14257—93
注：☆表示包装直径太小，条码符号不宜垂直于圆柱底面放置。附加说明：
本标准由中国物品编码中心提出。本标准由中国物品编码中心归口并负责起草本标准主要起草人胡嘉璋、吴海连。大
