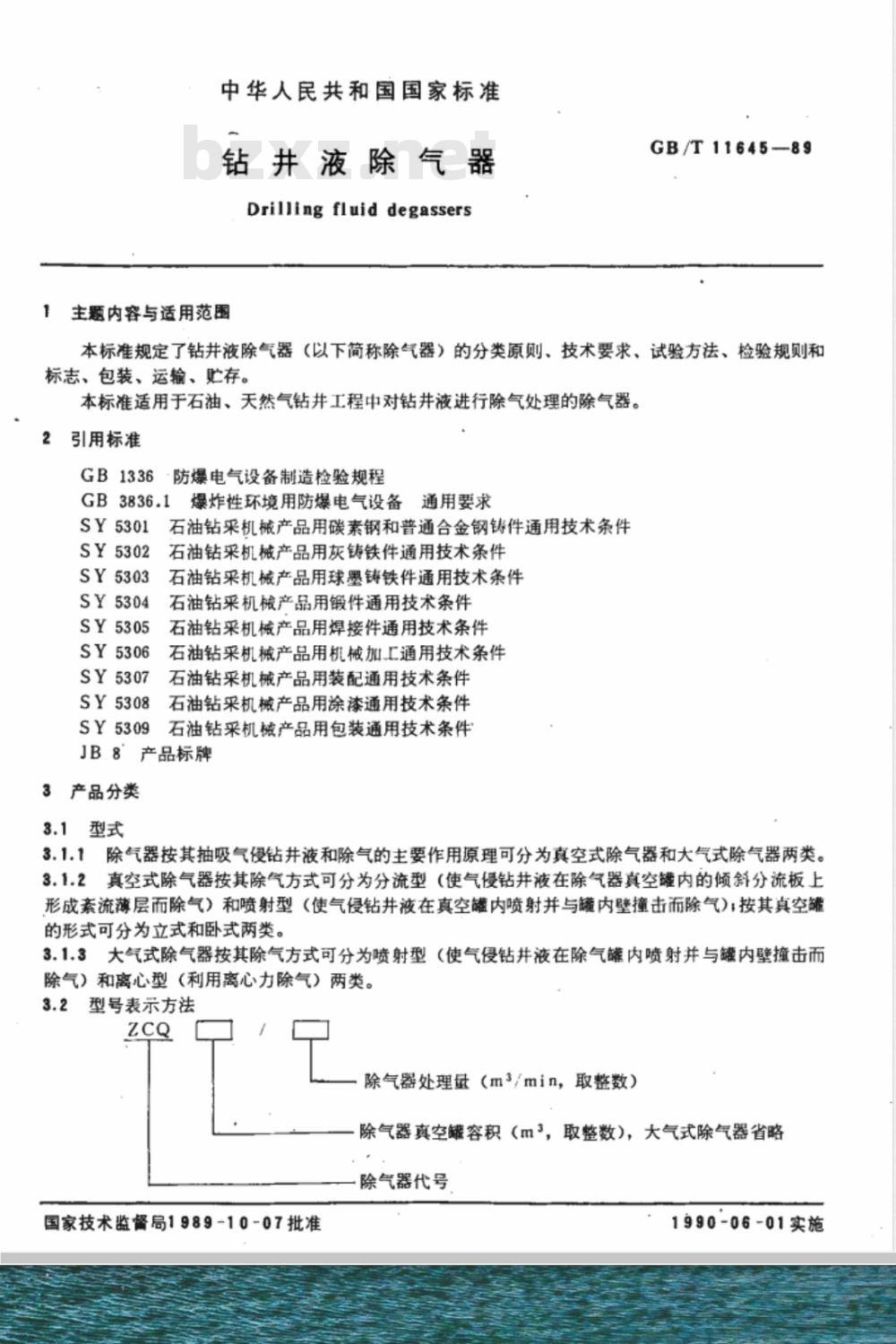

中华人民共和国国家标准
钻井液除气器
Drilling fluid degassers
主题内容与适用范围
GB/T11645-89
本标准规定了钻井液除气器（以下简称除气器）的分类原则、技术要求、试验方法、检验规则和标志、包装、运输、忙存。
本标准适用于石油、天然气钻井工程中对钻井液进行除气处理的除气器。2引用标准
GB1336·防爆电气设备制造检验规程GB3836.1爆炸性环境用防爆电气设备通用要求SY5301
1石油钻采机械产品用碳素钢和普通合金钢铸件通用技术条件SY5302
SY5303
SY5304
SY5305
SY5306
SY5307
SY5308
SY5309
石油钻采机械产品用灰铸铁件通用技术条件石油钻采机械产品用球墨铸铁件通用技术条件石油钻采机械产品用锻件通用技术条件石油钻采机械产品用焊接件通用技术条件石油钻采机械产品用机械加工通用技术条件石油钻采机械产品用装配通用技术条件石油钻采机械产品用涂漆通用技术条件石油钻采机械产品用包装通用技术条件JB8＇产品标牌
3产品分类
3.1型式
3.1.1除气器按其抽吸气侵钻井液和除气的主要作用原理可分为真空式除气器和大气式除气器两类。3.1.2真空式除气器按其除气方式可分为分流型（使气侵钻井液在除气器真空罐内的倾斜分流板上形成紊流薄层而除气）和喷射型（使气侵钻井液在真空罐内喷射并与罐内壁撞击而除气）；按其真空罐的形式可分为立式和卧式两类。3.1.3大气式除气器按其除气方式可分为喷射型（使气侵钻井液在除气罐内喷射并与罐内壁撞击而除气）和离心型（利用离心力除气）两类。3.2型号表示方法
ZCQ□
除气器处理量（m3/min，取整数）除气器真空罐容积（m3，取整数），大气式除气器省略·除气器代号
国家技术监督局1989-10-07批准1990-06-01实施

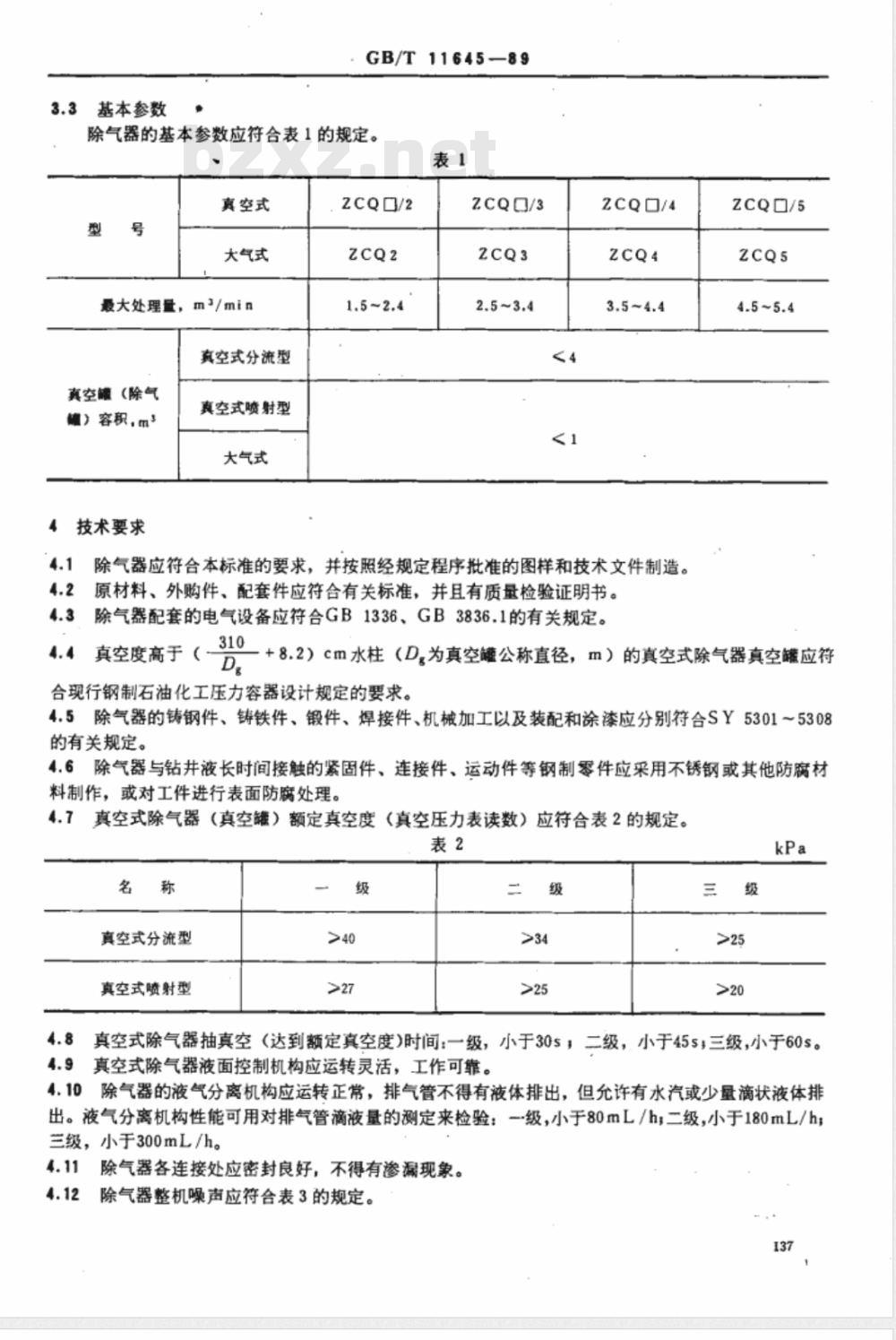

3.3基本参数
GB/T11645—89
除气器的基本参数应符合表1的规定。，
真空式
大气式
m3/min
最大处理量，
氮空式分流型
真空罐（除气
罐）容积，m3
技术要求
真空式喷射型
大气式
ZcQ口/3
2CQ□/4
除气器应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造。原材料、外购件、配套件应符合有关标准，并且有质量检验证明书。除气器配套的电气设备应符合GB1336、GB3836.1的有关规定。真空度高于（
+8.2）cm水柱（D，为真空罐公称直径，m）的真空式除气器真空罐应符合现行钢制石油化工压力容器设计规定的要求。4.5除气器的铸钢件、铸铁件、锻件、焊接件、机械加工以及装配和涂漆应分别符合SY53015308的有关规定。
4.6除气器与钻井液长时间接触的紧固件、连接件、运动件等钢制零件应采用不锈钢或其他防腐材料制作，或对工件进行表面防腐处理。4.7
真空式除气器（真空罐）额定真空度（真空压力表读数）应符合表2的规定。表2
真空式分流型
真空式喷射型
真空式除气器抽真空（达到额定真空度)时间：一级，小于30s，二级，小于45s;三级，小于60s。真空式除气器液面控制机构应运转灵活，工作可靠。4.10除气器的液气分离机构应运转正常，排气管不得有液体排出，但允许有水汽或少量滴状液体排出。液气分离机构性能可用对排气管滴液量的测定来检验：一级，小于80mL/h，二级，小于180mL/h；兰级，小于300mL/h。

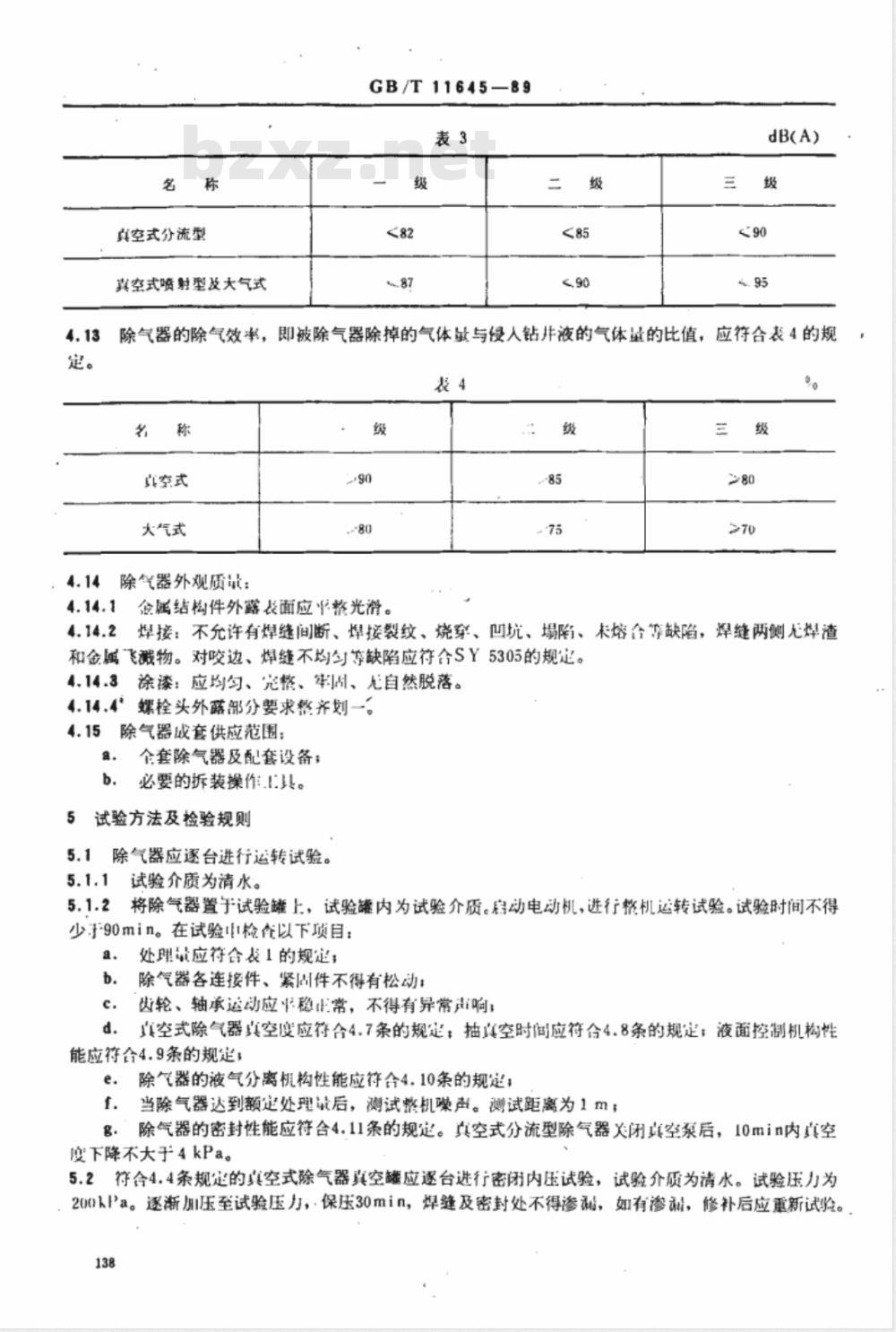

除气器各连接处应密封良好，不得有渗漏现象。除气器整机噪声应符合表3的规定。137
真空式分流型
真空式喷射型及大气式
GB/T11645—89
除气器的除气效率，即被除气器除掉的气体量与侵人钻井液的气体量的比值，应符合表4的规4.13
真空式
大气式
4.14除气器外观质量：
金属结构件外露表面应整光消。表4
焊接：不允许有焊缝间断、焊接裂纹、烧穿、凹坑、塌陷、未熔合等缺陷，焊缝两侧无焊渣4.14.2
和金属飞溅物。对咬边、焊缝不均匀等缺陷应符合SY5305的规定。4.14.3涂漆：应均匀、完整、周、尤自然脱落。4.14.4°媒栓头外露部分要求整齐划一。4.15除气器成套供应范围：
全套除气器及配套设备；
必要的拆装操作具。
试验方法及检验规则
除气器应逐台进行运转试验。
试验介质为清水。
将除气器置于试验罐上，试验罐内为试验介质。房动电动机，进行整机运转试验。试验时间不得少于90min。在试验检食以下项目：处理量应符合表1的规定；
除气器各连接件、紧周件不得有松动：b.
齿轮、轴承运动应稳正常，不得有异常声响；c.
真空式除气器真空度应符合4.7条的规定：抽其空时间应符合4.8条的规定；液面控制机构性能应符合4.9条的规定，
e：除气器的液气分离机构性能应符合4.10条的规定f.
当除气器达到额定处理款后，测试整机噪声。测试距离为1m；g．除气器的密封性能应符合4.11条的规定。真空式分流型除气器关闭其空泵后，10min内真空度下降不大于4kPa。
5.2符合4.4条规定的真空式除气器真空罐应逐台进行密闭内压试验，试验介质为清水。试验压力为200kPa。逐渐加压至试验压力，保压30min，焊缝及密封处不得渗漏，如有渗漏，修补后应重新试验。，138
GB/T11645—89

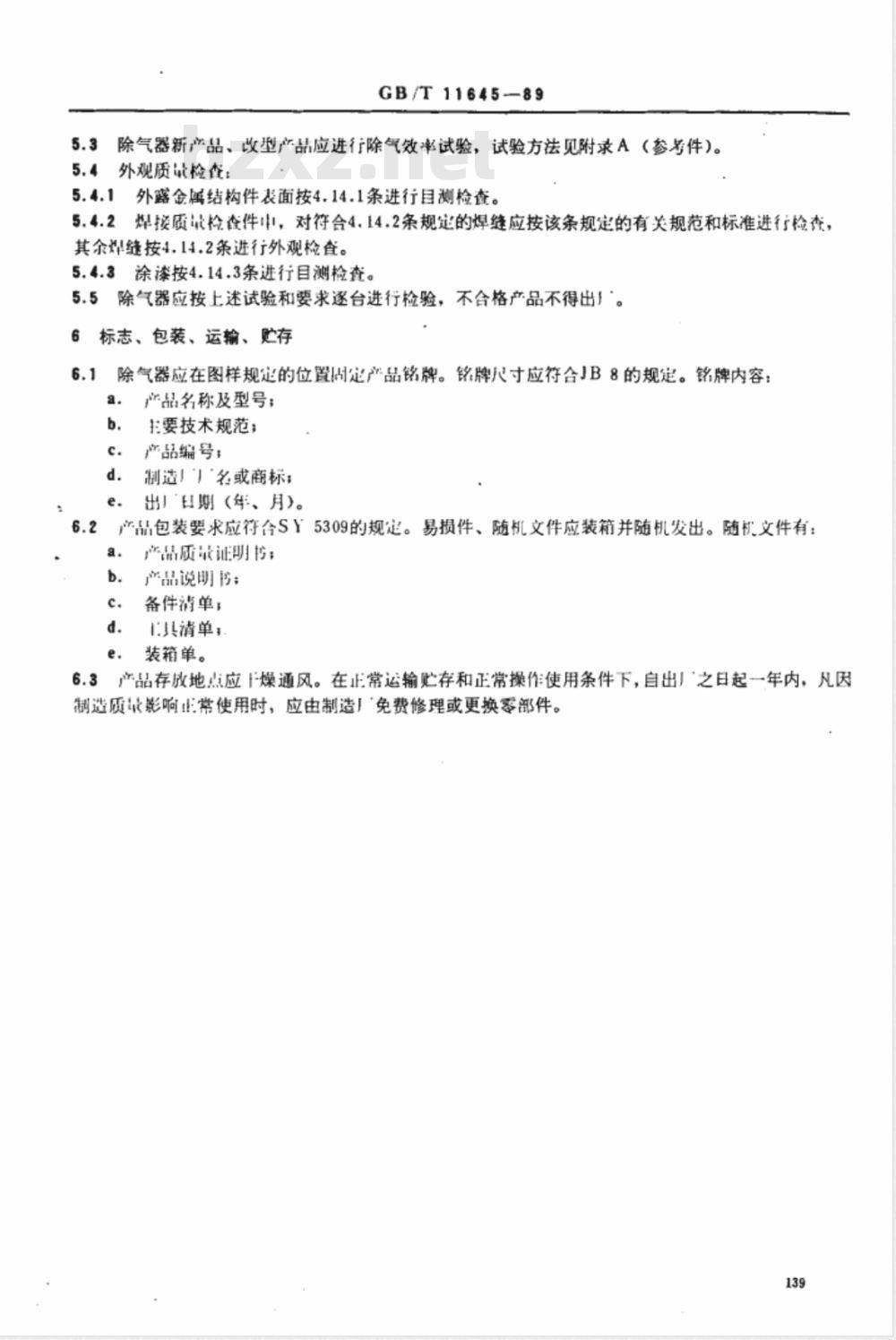

除气器新产品、改型产品应进行除气效率试验，试验方法见附录A（参考件）。5.3
5.4外观质款检查：
5.4.1外露金属结构件表面按4.14.1条进行目测检查。5.4.2焊接质检查件中，对符合4.14.2条规定的焊缝应按该条规定的有关规范和标准进行检查，其余焊缝按4.14.2条进行外观检查。5.4.3涂漆按4.14.3条进行目测检查。5.5除气器应按上述试验和要求逐台进行检验，不合格产品不得出」。标志、包装、运输、贮存
除气器应在图样规定的位置固定产品铭牌。铭牌尺寸应符合JB8的规定。铭牌内容：a.
产品名称及型号：
括要技术规范；
产品编号：
制造！」“名或商标；
出！“日期（年、月)。
产品包装要求应符合SY5309的规定。易损件、随机文件应装箱并随机发出。随机文件有：a.
产品质录证明书；
产品说明书；
备件清单：
1\具清单，
装箱单。
6.3产品存放地点应1燥通风。在正常运输贮存和正常操作使用条件下，自出」之日起一年内，凡因制造质最影响出常使用时，应由制造」免费修理或更换零部件。139

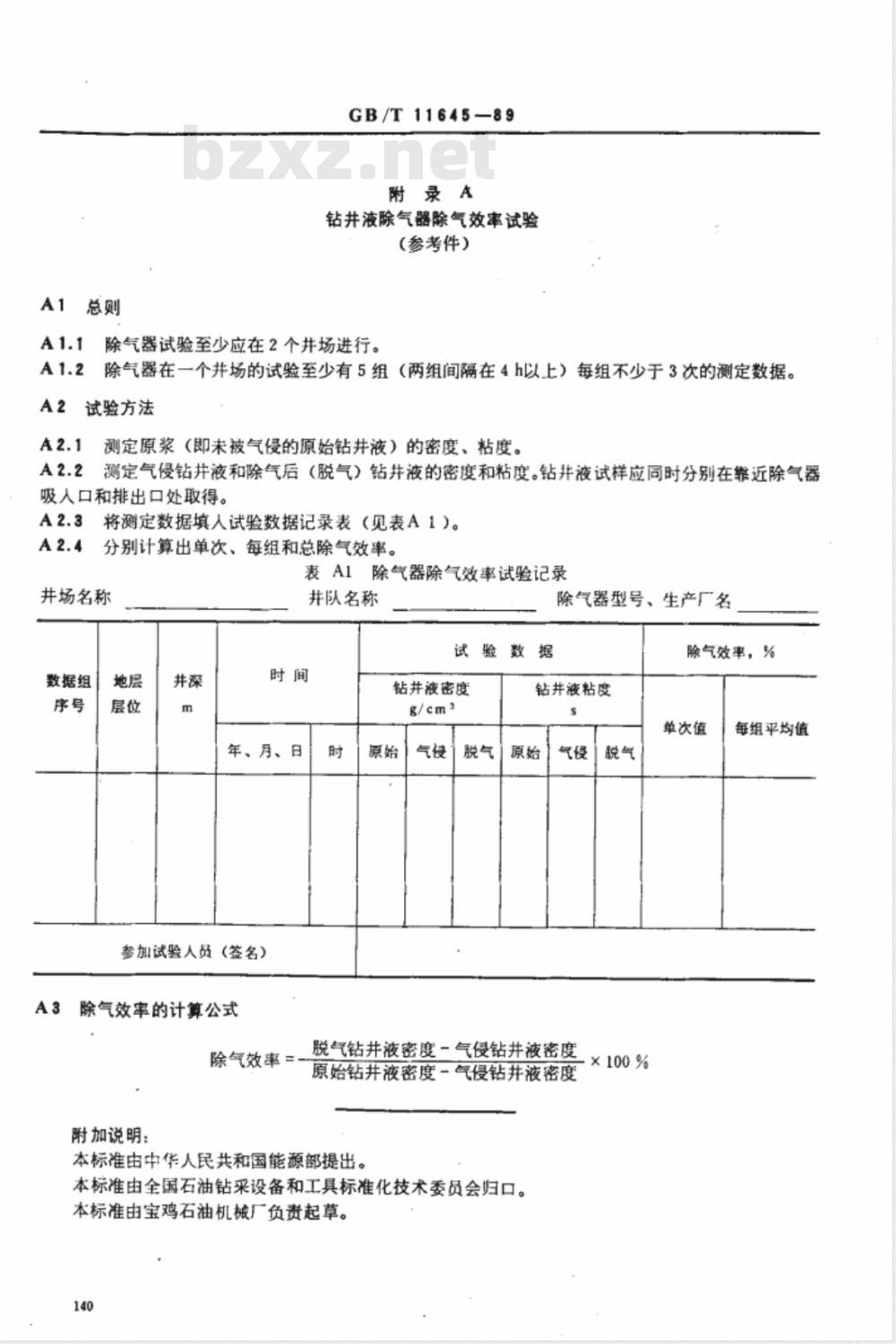

A1总则
GB/T11645—89
附录A
钻井液除气器除气效率试验
(参考件）
除气器试验至少应在2个井场进行。除气器在一个井场的试验至少有5组（两组间隔在4h以上）每组不少于3次的测定数据。A2试验方法
测定原浆（即未被气侵的原始钻井液）的密度、粘度。测定气侵钻井液和除气后（脱气）钻井液的密度和粘度。钻并液试样应同时分别在靠近除气器A2.2
吸人口和排出口处取得。
A2.3将测定数据填人试验数据记录表（见表A1）。A2.4
分别计算出单次、每组和总除气效率。井场名称
数据组bzxZ.net
表AI除气器除气效率试验记录
并队名称
除气器型号、生产厂名
年、月、日
参加试验人员（签名）
A3除气效率的计算公式
除气效率：
附加说明：
试验数据
钻井液密度
钻井液粘度
脱气钻井液密度－气侵钻井液密度原始钻井液密度-气侵钻井液密度本标准由中华人民共和国能源部提出。本标准由全国石油钻采设备和工具标准化技术委员会归口。本标准由宝鸡石油机械厂负贵起草。140
×100%
除气效率，%
单次值
每组平均值
