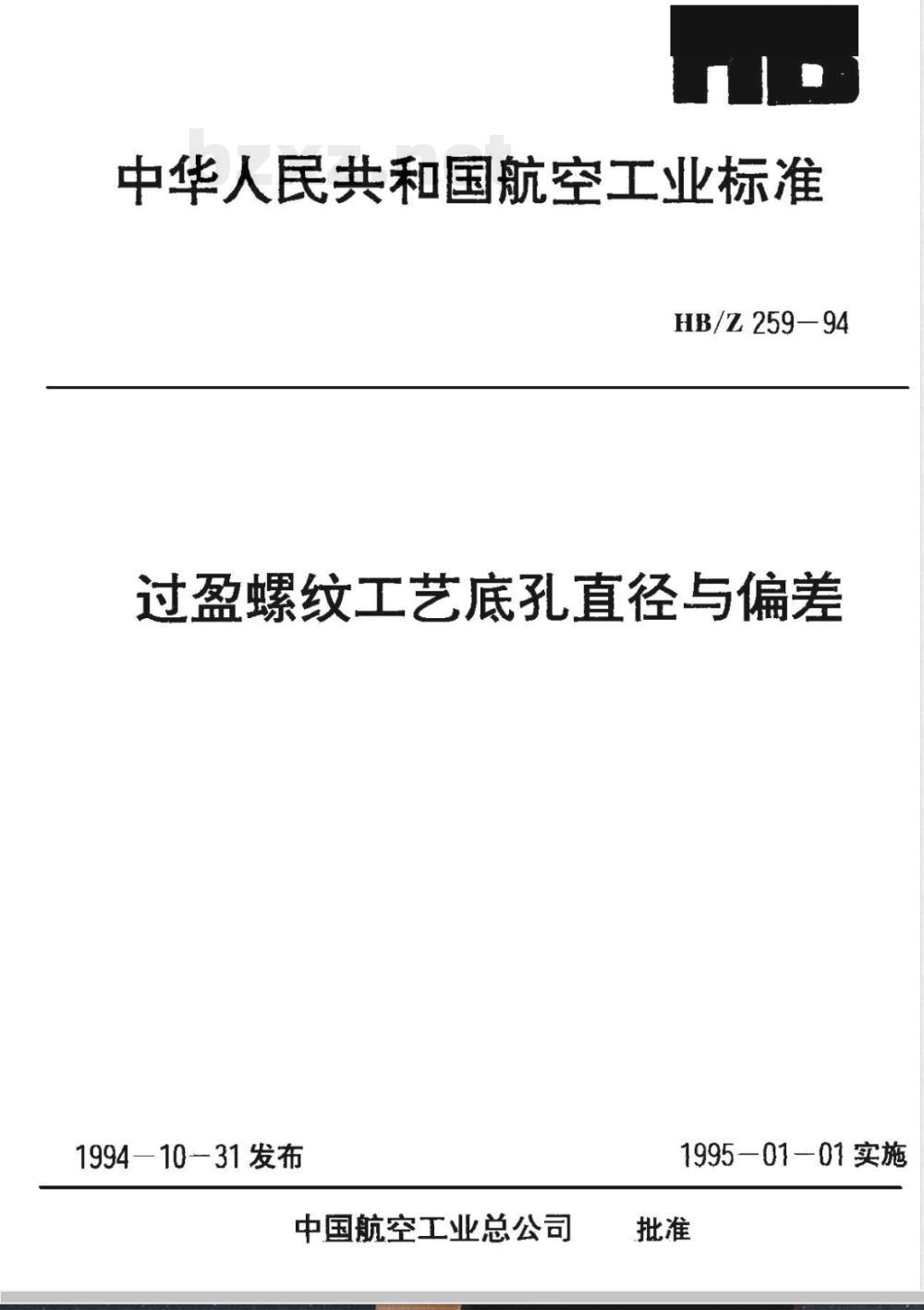

中华人民共和国航空工业标准
HB/Z259-94
过盈螺纹工艺底孔直径与偏差
1994—10-31发布
中国航空工业总公司
1995-01-01实施

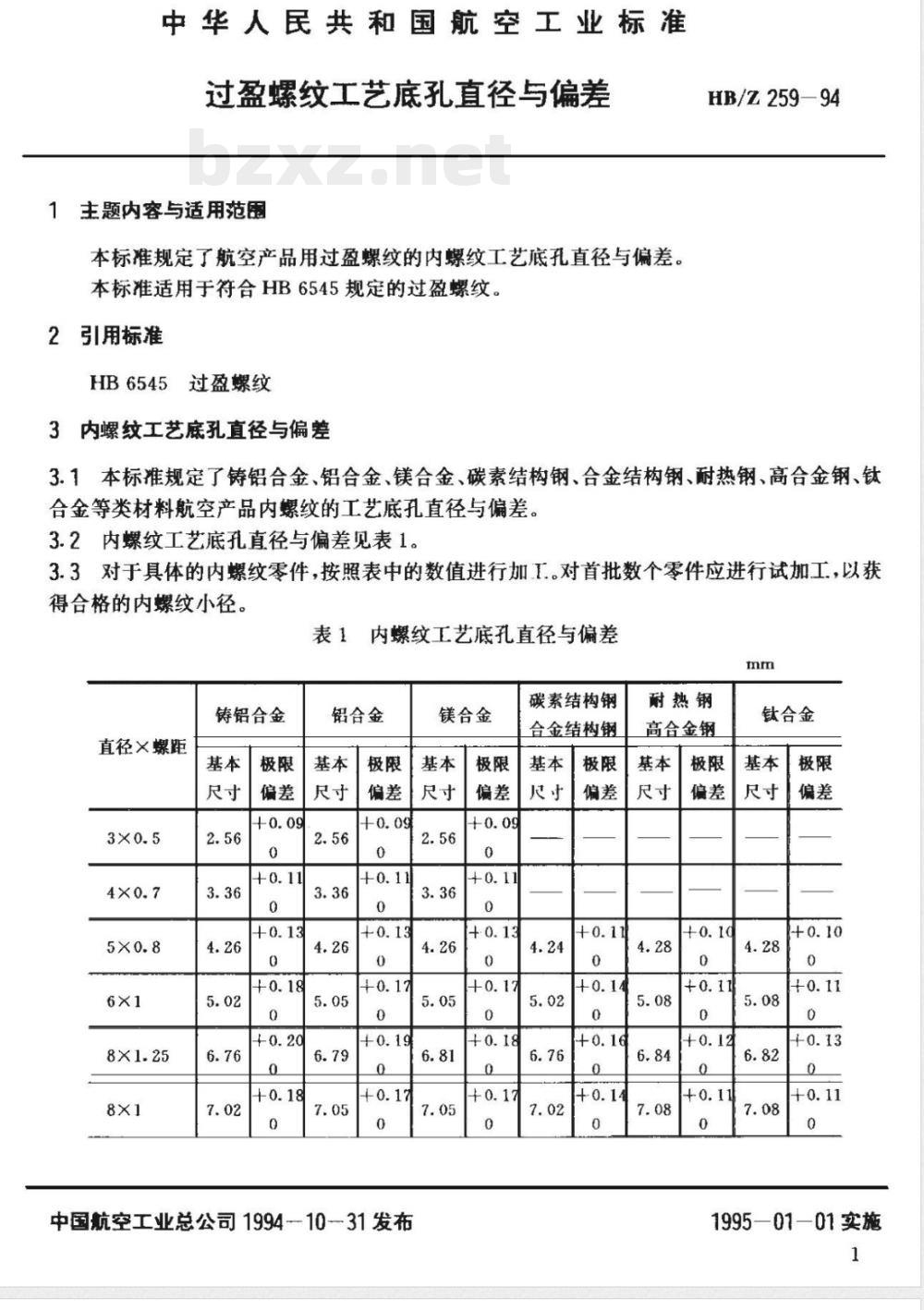

中华人民共和国航空工业标准
过盈螺纹工艺底孔直径与偏差
主题内容与适用范围
本标准规定了航空产品用过盈螺纹的内螺纹工艺底孔直径与偏差。本标准适用于符合HB6545规定的过盈螺纹。2引用标准
HB6545过盈螺纹
3内螺纹工艺底孔直径与偏差
HB/Z259—94
3.1本标准规定了铸铝合金、铝合金、镁合金、碳素结构钢、合金结构钢、耐热钢、高合金钢、钛合金等类材料航空产品内螺纹的工艺底孔直径与偏差。3.2内螺纹工艺底孔直径与偏差见表1。3.3对于具体的内螺纹零件，按照表中的数值进行加I.对首批数个零件应进行试加工，以获得合格的内螺纹小径。

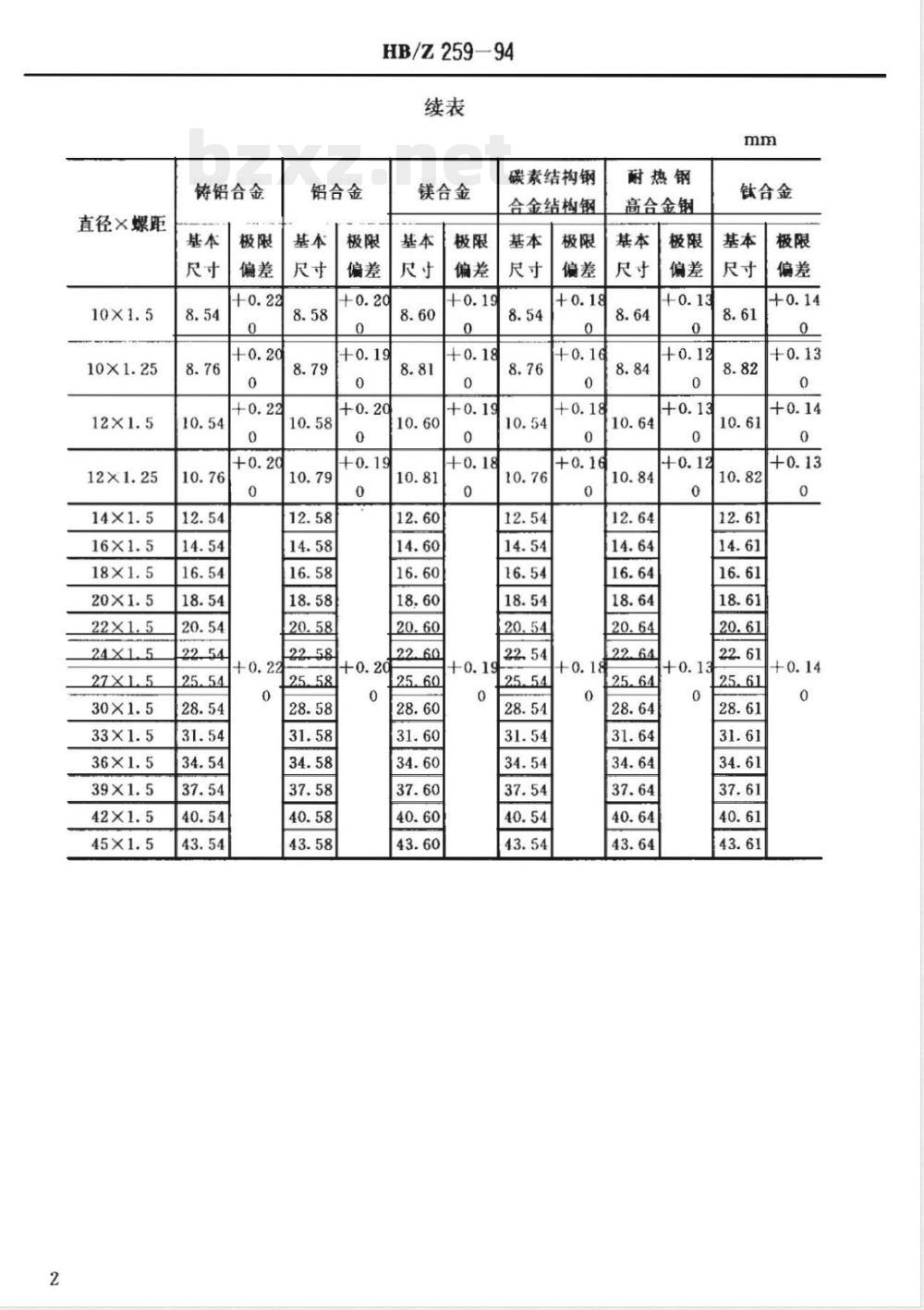

表1内螺纹工艺底孔直径与偏差
铸铝合金
直径×螺距
铝合金
中国航空工业总公司1994-10-31发布镁合金
碳素结构钢
合金结构钢
耐热钢
高合金钢
钛合金
1995—01—01实施
直径×螺距
铸铝合金
铝合金
HB/Z259—94
镁合金
碳素结构钢
合金结构钢
耐热钢
高合金钢
钛合金
HB/Z259—94
附录A
过盈螺纹工艺底孔直径与差计算公式(参考件）
A1当螺距P=0.5～0.8mm时，过盈螺纹工艺底孔直径与偏差（见图A1)Domin=D+EI+A
Domax=Di+EI+TD,
TD,=Domax —Domin
式中：D一内螺纹小径基本尺寸，mm；EI-内螺纹小径基本偏差，mm；
TD,一内螺纹小径公差，mm；
A一过盈螺纹牙顶增量直径值，mm：Domin一内螺纹工艺底孔最小极限尺寸，mmDomax一内螺纹工艺底孔最大极限尺寸，mm；TD。一内螺纹工艺底孔公差，mm。A2当螺距P=12mm时，过盈螺纹工艺底孔直径与偏差（见图A2）Domin - D, +EI+A
Domax=D,+EI+TD,+A/2
TDo=Domax - Dormin
A3过盈螺纹内螺纹材料牙顶增量A图A2
A3.1低韧性材料的铸铝合金、碳素结构钢、合金结构钢A值见表A1。3
HB/Z259-94

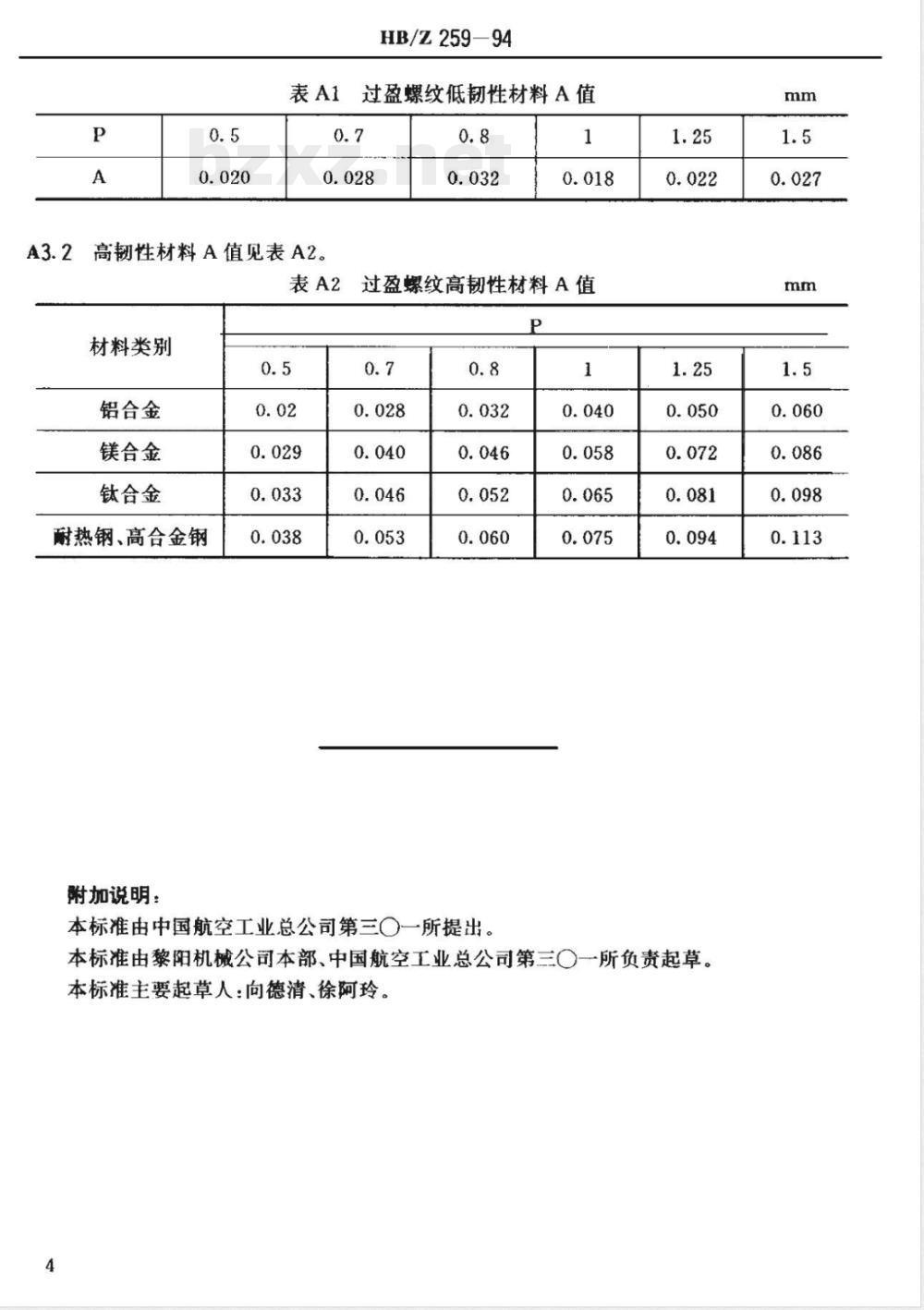

表A1过盈螺纹低韧性材料A值
高韧性材料A值见表A2。
材料类别
铝合金
镁合金
钛合金
耐热钢、高合金钢
附加说明：
过盈螺纹高韧性材料A值
本标准由中国航空工业总公司第三〇一所提出0.040
本标准由黎阳机械公司本部、中国航空工业总公司第三一所负责起草。本标准主要起草人：向德清、徐阿玲4
