【国家计量标准(JJ)】 常用电学计量名词术语(试行)

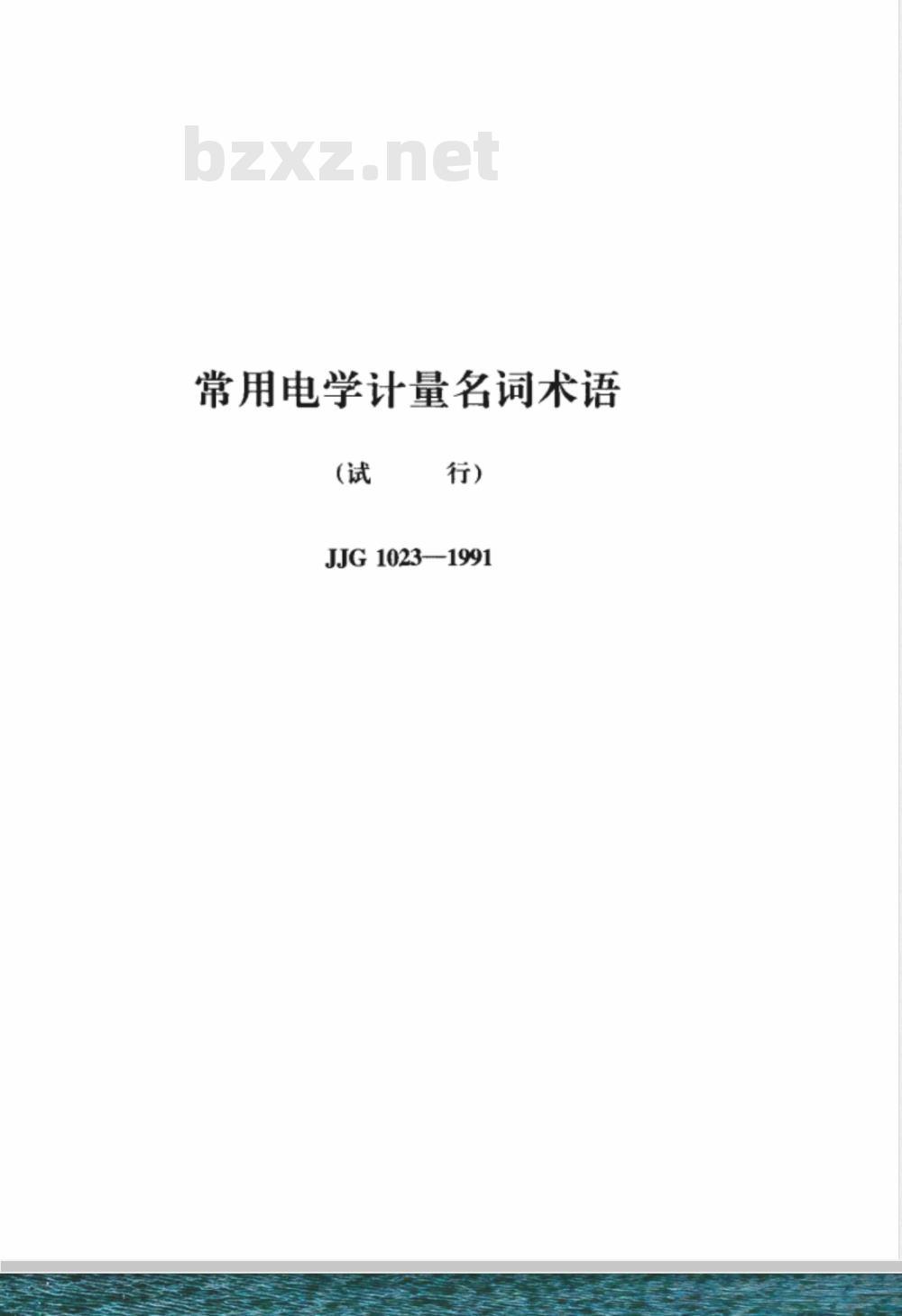

常用电学计量名词术语
JJG1023-1991

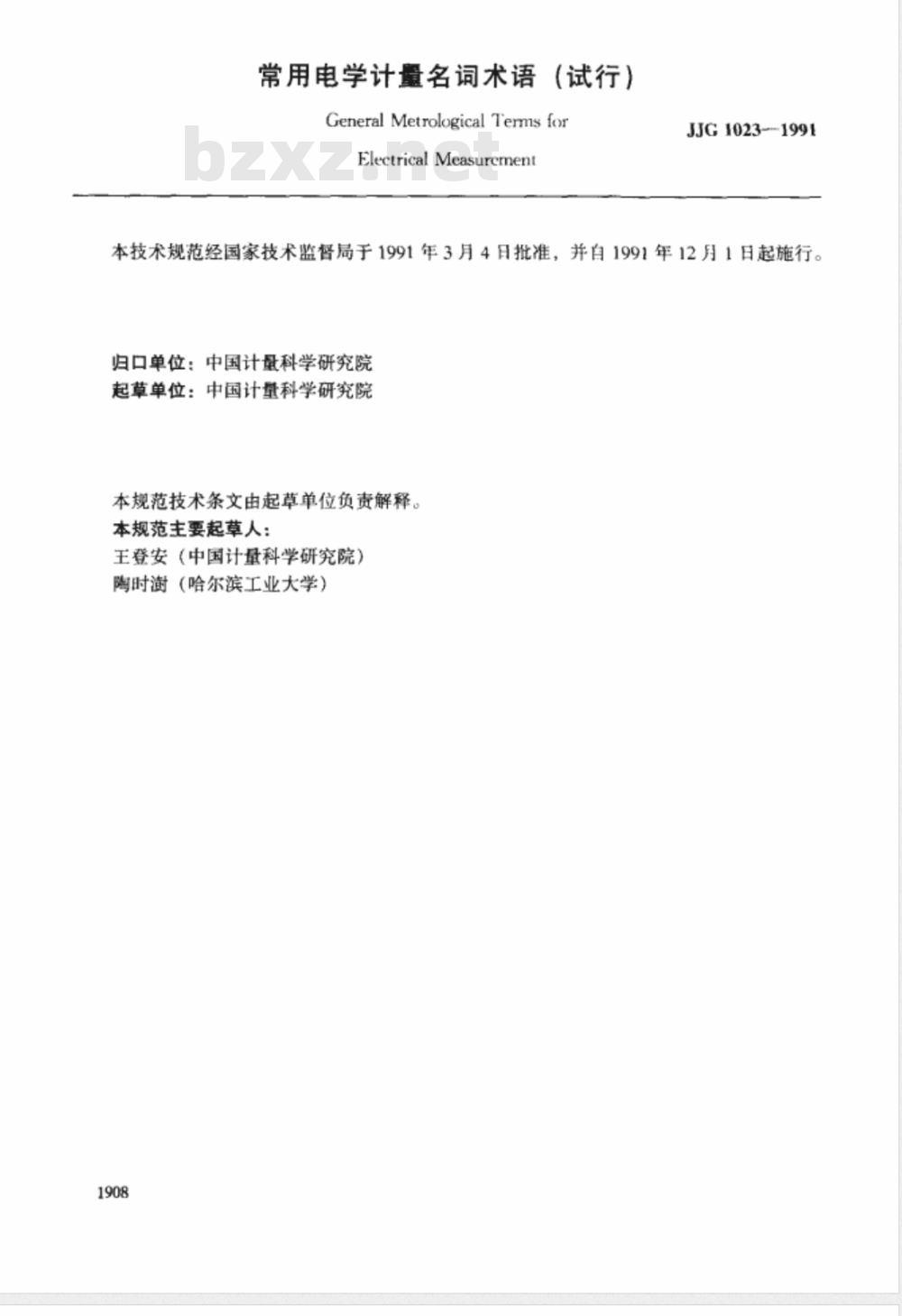

常用电学计量名词术语（试行）General Metrological Tems forElectricalMeasurement
JJG10231991
本技术规范经国家技术监督局于1991年3月4月批准，并自1991年12月1日起施行。归口单位：中国计量科学研究院起草单位：中国计量科学研究院本规范技术条文由起草单位负责解释本规范主要起草人：
王登安（中国计量科学研究院）陶时（哈尔滨工业大学）

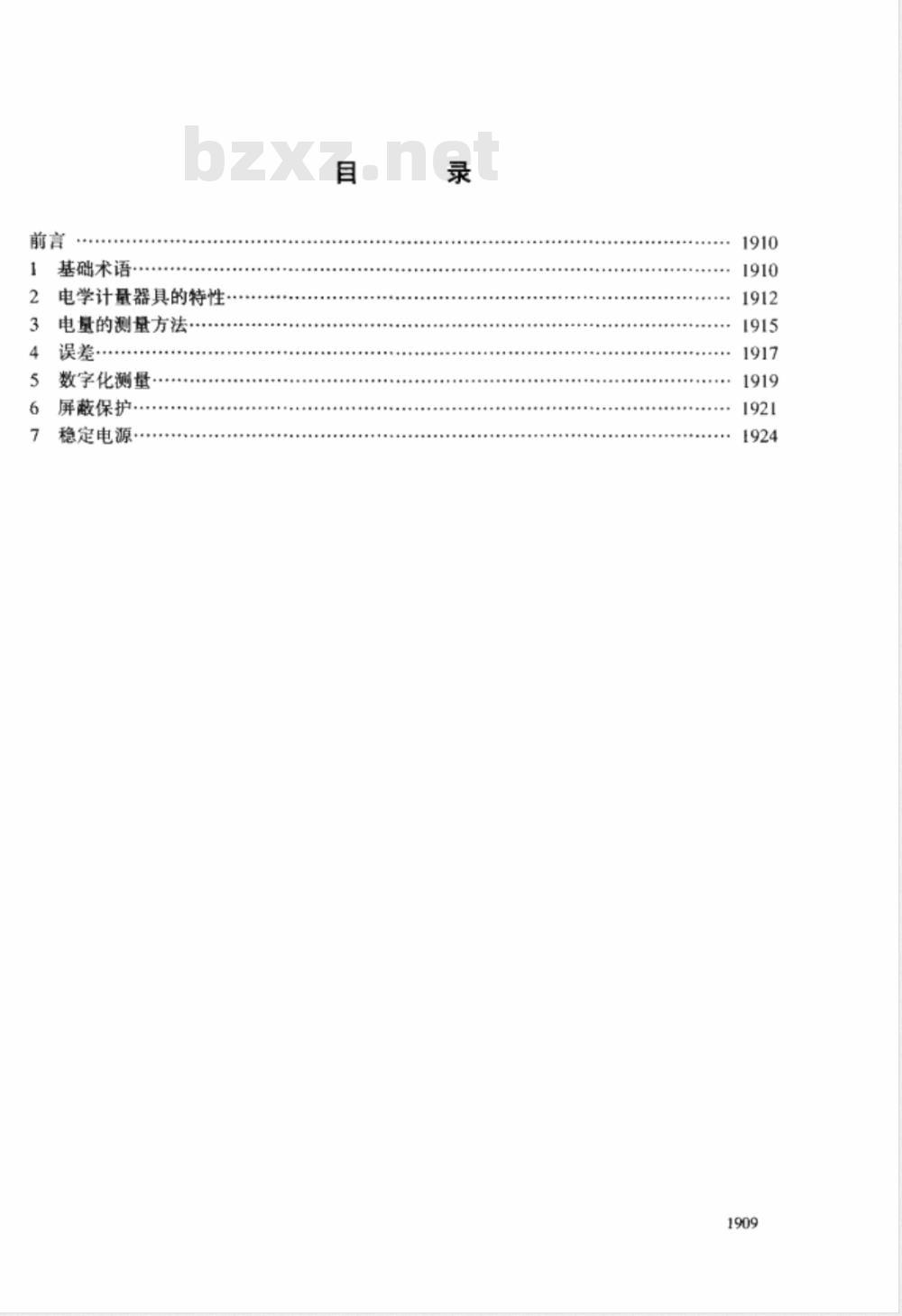

基础术语·
电学计量器具的特性·
电量的测量方法
数字化测量·
屏蔽保护.
稳定电源·
常用电学计量名词术语

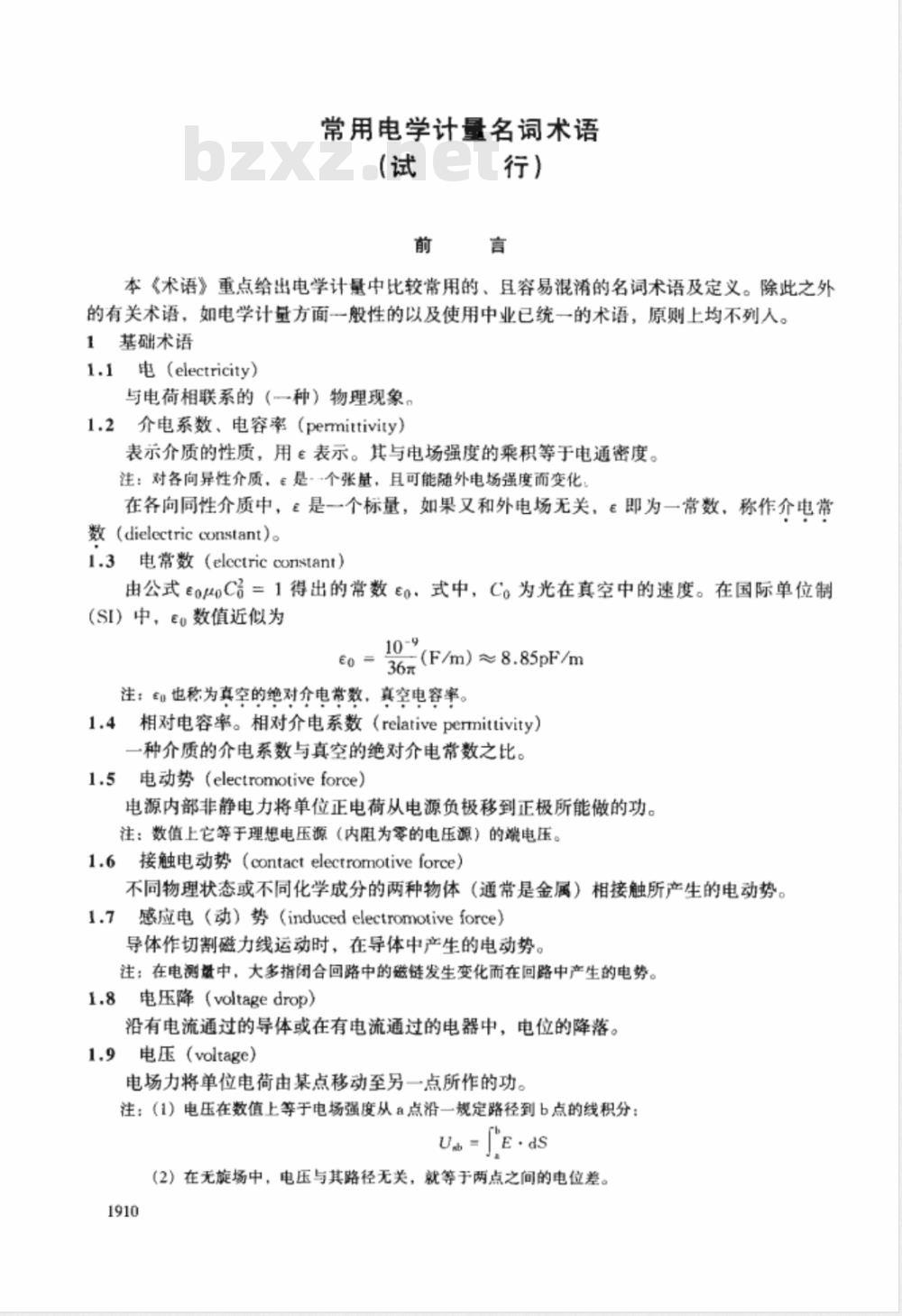

本《术语》重点给出电学计量中比较常用的、且容易混淆的名词术语及定义。除此之外的有关术语，如电学计量方面一般性的以及使用中业已统一的术语，原则上均不列人。1基础术语
1.1电（electricity）
与电荷相联系的（一种）物理现象。1.2介电系数、电容率（permittivity）表示介质的性质，用e表示。其与电场强度的乘积等于电通密度。注：对各向异性介质，是-·个张量，且可能随外电场强度而变化：在各向同性介质中，E是一个标量，如果又和外电场无关，ε即为一常数，称作介电常数（dielectric constant)。
1.3电常数（electric constant）由公式EoC二1得出的常数E0：式中，C。为光在真空中的速度。在国际单位制(SI）中，E数值近似为
E0=36元
（F/m）28.85pF/m
注：也称为真空的绝对介电常数，真空电容率。1.4相对电容率。相对介电系数（relativepermitivity）一种介质的介电系数与真空的绝对介电常数之比。1.5电动势（electromotiveforce）电源内部非静电力将单位正电荷从电源负极移到正极所能做的功。注：数值上它等于理想电压源（内阻为零的电压源）的端电压。1.6接触电动势（contactelectromotiveforce）不同物理状态或不同化学成分的两种物体（通常是金属）相接触所产生的电动势。1.7感应电（动）势（inducedelectromotiveforce）导体作切割磁力线运动时，在导体中产生的电动势。注：在电测量中，大多指闭合回路中的磁链发生变化而在回路中产生的电势。1.8电压降（voltagedrop）
沿有电流通过的导体或在有电流通过的电器中，电位的降落。1.9电压（voltage)
电场力将单位电荷由某点移动至另一点所作的功。注：（1）电压在数值上等于电场强度从a点沿一规定路径到b点的线积分：JE·ds
(2）在无旋场中，电压与其路径无关，就等于两点之间的电位差。1910

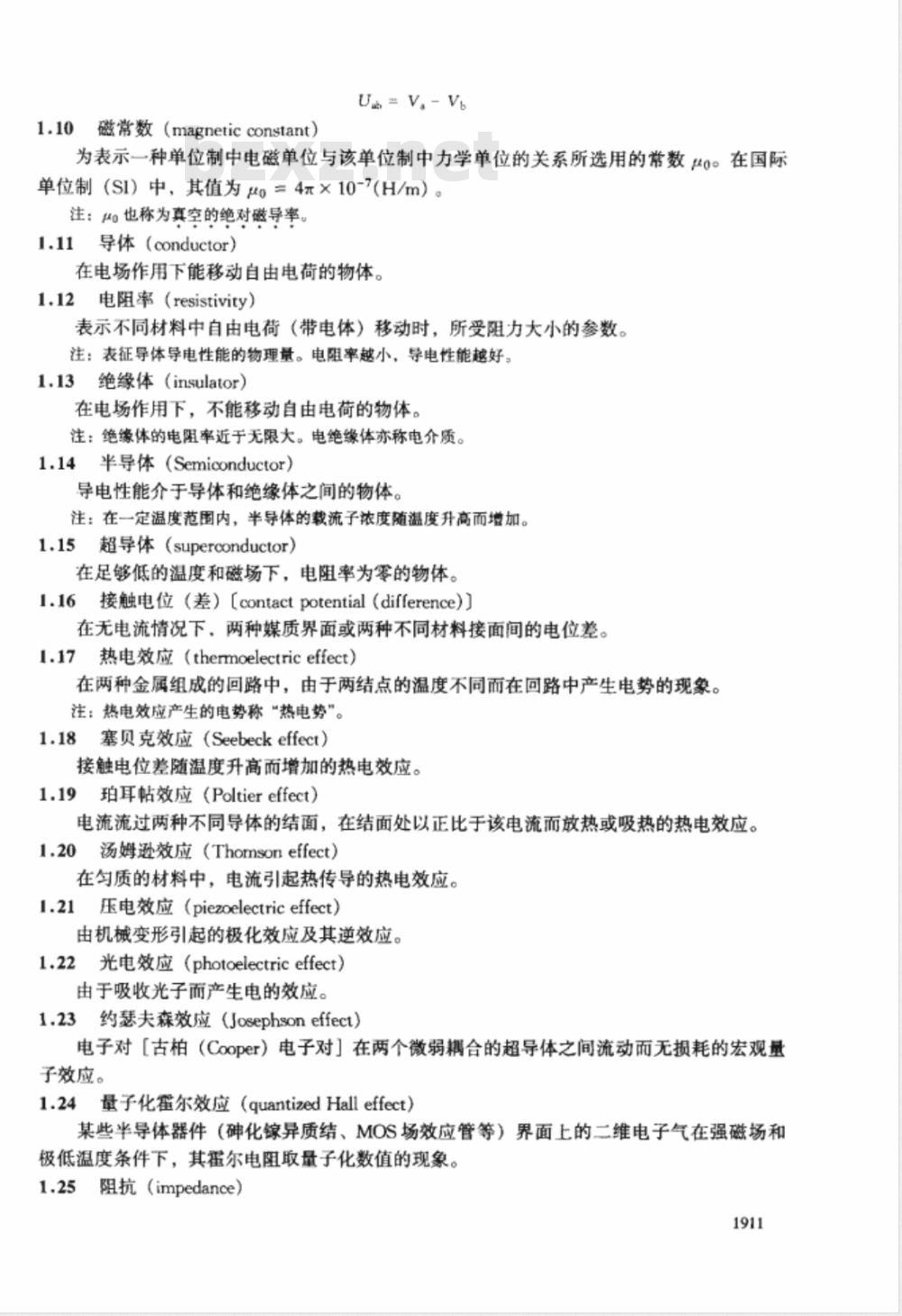

1.10磁常数（magneticconstant）Ua=V.-Vp
为表示一种单位制中电磁单位与该单位制中力学单位的关系所选用的常数0。在国际单位制（SI）中，其值为μo=4元×10-7（H/m）。注：也称为真空的绝对磁导率。1.11导体（conductor）
在电场作用下能移动自由电荷的物体。1.12电阻率（resistivity）
表示不同材料中自由电荷（带电体）移动时，所受阻力大小的参数。注：表征导体导电性能的物理量。电阻率越小，导电性能越好，1.13绝缘体（insulator）
在电场作用下，不能移动自由电荷的物体。注：绝缘体的电阻率近于无限大。电绝缘体亦称电介质。1.14半导体（Semiconductor）
导电性能介于导体和绝缘体之间的物体。注：在一定温度范围内，半导体的载流子浓度随温度升高而增加。1.15超导体（superconductor）在足够低的温度和磁场下，电阻率为零的物体。1.16接触电位（差）【contactpotential（difference)）在无电流情况下，两种媒质界面或两种不同材料接面间的电位差。1.17热电效应（thermoelectriceffect）在两种金属组成的回路中，由于两结点的温度不同而在回路中产生电势的现象。注：热电效应产生的电势称“热电势”。1.18塞贝克效应(Seebeckeffect）接触电位差随温度升高而增加的热电效应。1.19珀耳帖效应（Poltiereffect）电流流过两种不同导体的结面，在结面处以正比于该电流而放热或吸热的热电效应。1.20汤姆逊效应（Thomsoneffect）在匀质的材料中，电流引起热传导的热电效应。1.21压电效应（piezoelectriceffect）由机械变形引起的极化效应及其逆效应。1.22光电效应（photoelectriceffect）由于吸收光子而产生电的效应。1.23约瑟夫森效应（Josephsoneffect）电子对【古柏（Cooper）电子对]在两个微弱耦合的超导体之间流动而无损耗的宏观量子效应。
1.24量子化蜜尔效应（quantizedHalleffect）某些半导体器件（砷化镓异质结、MOS场效应管等）界面上的二维电子气在强磁场和极低温度条件下，其霍尔电阻取量子化数值的现象。1.25阻抗（impedance）
电路的端电压除以通过的电流。注：（1）此定义仅适用于正弦电流。（2）阻抗是复数。
1.26电信号的解时值（instantaneousvalueof anelectricsignal）电信号的可变量在给定瞬间的值。1.27电信号的峰值（peakvalueofanelectricsignal）电信号的周期变化量，在一周期内的最大值。1.28电信号的峰-峰值（p-pvalueofanelectricsignal）在电信号的一个周期内，正、负最大值的代数差。1.29周期量的平均值（meanvalueofaperiodicquantity）电信号的周期量在一周期内的平均值。1.30周期量的方均根值【R.M.S（effective）valueofaperiodicquantity】周期量的平方在一周期内的平均值的平方根。注：当提到交流电压或电流的大小而无其他说明时、即指其方均根值（亦称有效值)1.31交流电阻时间常数（timeconstantofacresistor）由于存在分布参数，在给定的频率下，交流电阻可以等效为一个电阻Rs与电感Ls串联，或等效为一个电阻Rp与电容Cp并联的电路。交流电路的时间常数定义为Ls/Rs或Rp·Cp，其单位为“秒\。
1.32介电强度（dielectricstrength）材料能承受而不致遭到破坏的最高电场强度。1.33绝缘电阻（insulationresistance）用绝缘材料隔开的两个导电体之间，在规定条件下的电阻。1.34交流-直流转换（AC-IDCconversion）将交流电量变成等效的直流电量的过程。注：“等效”是指交、直流电量的电效应相同，当以有效值表示交流电量的大小时，交流电量的计量单位和直流的相同（例如电压均为伏特，电流均为安培）。1.35交流-直流转换器（AC-DCconverter）将交流电转换成等效直流电量的器件。1.36交流-直流比较仪（AC-DCcomparator）将交流电量转换成等效的直流电量，通过测量直流电量而间接测出交流电量的仪器。1.37热电变换器（thermalconverter）用热电偶制成的交、直流转换器，注：热电变换器有单元的、多元的、真空的及空气的等多种型式。2电学计量器具的特性
2.1约定真值（conventionaltruevalue）与一个量的真值近似的值，两者之差可以忽略，可代替真值使用。注：（1）“约定真值”即是“实际值”，（2）一般是用标准仪表或标准量具来给出一个量的“约定真值\。（3）在多次测量中可以“算术平均值”、“加权平均值”、“中位数”等作为“约定真值”。2.2
（电计量器具的）基值（fiducialvalue）为确定“引用误差”（4.3）而明确规定的标准值。1912
注：（1）也称“引用值”。
(2）基值可以是测得值、标度尺范围上限或其他某个明确规定的值。2.3额定值（ratedvalue）
由制造厂赋予的、用来规定仪器和设备工作条件的量值。注：额定值即“额定工作条件”（2.9）中所规定的那些值（见2.9的注）2.4标称值（nominalvalue）
为计量仪器、仪表或附件的使用所规定的量值。注：（1）又称“名义值\。
(2）“标称值”可以是有关特性的舍人值，且带带是由标准复现的近似值、（3）仪表和附件的特性值也是“标称值\。（4）本术语用来标明器件的特性并指导其使用。2.5影响量（influencequantity）不属于测量的对象但影响被测量值或测量仪器示值的量。注：（1）影响量可以是设备的外部量，也可以是设备的内部量。(2）一个性能特性值在其测量范围内变化时，可能影响另一性能特性的误差。（3）测得量或其他的参量，其自身也可能起影响量作用。例如：环境温度、被测交流电压的频率。2.6参考条件（referenceconditions）带有参考值（2.7）及其允许偏差和参考范围（2.8）的适当的一组响量（2.5）和仪器性能特性，根据这一组影响量和性能特性来规定基本误差（4.4)。注：（1）也称作“标准条件”、“标准状态”、“参比条件”等。（2）参考条件一般规定出影响量的参考值及参考范围。（3）参考条件是为使测量结果及性能试验结果能相互对比而规定的仪器条件。2.7参考值（referencevalue）
在电计量器具中，一组参考条件（2.6）中的一个规定值。注：（1）又称为“标准值”、“参比值”。(2）一般参考值都给出允许偏差。2.8参考范围（referencerange）在电计量器具中，一组参考条件（2.6）中各个值的规定范围。注：也称作“标准值范围”、“标准范围”、“参比值范围”。2.9额定工作条件（ratedoperatingconditions）对于性能特性是一组规定的测量范围（2.11)，对于影响量是一组规定的工作范围(2.10）。在此条件下，规定和测定计量仪器、仪表的改变量（4.6）或工作误差（4.7)。注：（1）也称作“额定操作条件”、“额定使用条件”、“正常工作条件”等。(2）额定工作条件一般规定出被测量及影响量的额定值（2.3)。规定的工作范围（specifiedoperatingrange）2.10
额定工作条件中，一个影响量（1.5）的值的范围。注：“规定的工作范围”就是“标称使用范围”（IEV302一08一04）、“额定使用范围”（IEC一359第-版）。
规定的测量范围（specifiedmeasuringrange）2.11
保证电计量仪器、仪表误差在规定极限内的一组被测量值。注：（1）也称“有效范围”。
（2）测量仪器、仪表可以有数个规定的测量范围，(3）规定的测量范围可能小于示值范围（例如兆欧表）。2.12极限条件（limitingconditions）工作中的电测量仪器、仪表可能耐受的极端条件。承受此条件后，在额定工作条件（2.9）下工作时，仪器无损坏且不降低计量特性。注：极限条件一般规定被测量和影响量的极限值。2.13贮存和运输条件（storageandtransportconditions）未工作的电测量仪器、仪表可能耐受的极端条件。承受此条件后，在额定工作条件（2.9）下工作时，仪器、仪表无损坏且不降低计量特性。4（电计量器具的）级别指数（classindex）2.14
标记准确度级别的数字。
注：（1）也称为“等级值”、“级别指标”、“等级指数”等，(2）级别指数既适用于基本误差（4.4）也适用于改变量（4.6）（3）对多量限及复用表可以有一个以上的级别指数。（4）级别指数的标记方法有两种：α%中的a；科学标记法。例：某仪表的引用误差为0.05%，可以记为(1）0.05级；
(2)5×10~4。
5（电测量仪表的）机械零位（mechanicalzero）2.15
无被测量时，仪器（表）的辅助电源断电（有辅助电源时），在机械反作用力矩的作用下，仪器（表）指示器规定停留的位置。注：（1）带有机械压缩零位的仪表其机械零位在标度尺的外面，例如流比计式兆欧表；（2）无机械反作用力矩的仪表机械零位是不固定的，例如磁通表2.16电零位（electricalzero）无被测量时，仪器（表）的辅助电源通电（有辅助电源时），仪器（表）指示器规定停留的位置。
注：（1）电零位和机械零位可以不重合；（2）电零位的改变主要是仪器中放大器零点不稳定造成的。2.17
（电测量仪表的）零值误差（zeroerror）仪器（表）的辅助电源接通（有辅助电源时），被测量亦接入，但被测量值等于零时仪器（表）指示的改变量。
注：零值误差是在机裁零位和电零位没有变化的情况下仪器（表）指示的改变量。例：仪器的筝电流（2.18）在被测量的电路内阻上产生电压引起的输出。B
（电测量仪表的）零电流（zerocurrent）2.18
由仪器（表）内部电路引起的、在被测电路中流过的电流。注：它等效于在输人电压为零时，使仪器的输出指示减小到零需给仪器输人端注人的方向相反的电流。2.19（电计量器具的）漂移（drift）测量仪器的计量特性随时间的缓慢变化。2.20（电计量器具的）零漂（zerodrift）当某个影响量（2.5）在其额定工作范围内相继取两个规定值、其他影响量均处在额定条件下并保持不变时，电零点的变化。1914
2.21（电计量器具的）死区（deadband）不引起测量仪器（表）响应变化的激励量（输人量）的变化范围。（电计量器具的）分辨力（resotution）2.22
电计量仪器（表）的指示器有意义的区分最邻近所示量值能力的定量表示。注：在数字仪表中经常用分辨力这一概念。2.23（电计量器具的）灵敏度（sensitivity）电测量仪器（表）输出值改变与相应的输人值改变的比率。注：（1）对指示仪表其单位为格/被测量单位：（2）对数字仪表其单位为个字/被测量单位：（3）单-一标尺的多量限仪表各量限的灵敏度不同。例：（1）某指示电流表的灵敏度为10格/mA；(2）某数字电压表的灵敏度为2000个字V。2.24
（电测量仪表的）仪表常数（instrumentconstant）电测量仪表的标度尺每分格（或数字仪表的每个字）代表的被测量的大小。注：（1）亦称转换系数；
（2）仪表常数是灵数度（2.23）的倒数；(3）仪表显示的格数（或字数）乘以仪表常数等于被测量：（4）有单一标尺的多量限仪表，每一量限有一个仪表常数，由仪表的量程转换开关转换。例：某检流计的电流常数为1×10-9A/mm。（电计量器具的）灵敏度阅（sensitivitythreshold）2.25
被测量仪器的响应（指示器的显示）产生一个可以感到的变化所需要的激励量（被测量）的变化。
注：（1）也称“鉴别力阔”。
(2）灵敏度阔的单位和被测量相同。量限（span）
测量仪器示值上、下限之间的代数差。例：某仪器的示值范围为-10V～+10V，则量限为20V。2.27基本量程（basicrange）
测量仪器不经过量程变换器（2.28）直接接入的量程。2.28量程变换器（range-changingdevice）将有效量程乘上个被称为“量程系数”（例如0.1）的装置。3电量的测量方法
3.1直接测量法（directmethodofmeasurement）无需测量与被测量有函数关系的其他量就能直接得到被测量值的测量方法。注：（1）测量器具需要通过图或表格来确定（读出）被测量的值时，这种测量也视为直接测量；(2）为了进行相应的修正，需要做补充测量来确定影响最的值时，这种测量也视为直接测量：(3）测量的对象和被测量一致。例：用电流表测量电流。
3.2间接测量法（indirectmethodofmeasurement）通过测量与被测量有函数关系的其他量，经过计算而得到被测量的测量方法。注：测量的对象和鼓测量不一致。1915此内容来自标准下载网
例：通过测量电压和电阻来测量电流。3.3组合测量法（combinationmethodofmeasurement）用直接或间接测量法测量一定数量的某一量值的不同组合，求解这些结果和被测量组成的方程组来确定被测量值的一种测量方法。注：（1）测量每一组合值时必须改变影响这些被测量值的数值的有关条件；（2）组合数必须大于或等于被测量的数。例：精密电阻与温度的关系为
R, = R2[1 + α(t - 20) + β( 20)2]若测量电阻温度系数a、β和t=20℃时的电阻值R20：必须在温度t=20℃、t=t，和t=t2（t1、t2为任意值）时测量R，得到一组方程组，可以解出R2n、α和β值。3.4基本测量法（fundamentalmethodofmeasurement）通过对一些基本量的测量确定被测量值的测量方法。注：（1）亦称“绝对测量法”、“基础测量法”；(2）基本量的单位应当是国际单位制中规定的7个基本单位。例：根据汤普逊-兰帕德定理，计算电容器单位长度的电容值C=1.953549043pF/m，只要测量出计算器的长度就可以计算出电容器的电容值。长度是基本量，单位是米（m）3.5比较测量法（comparisonmethcdofmeasurement）把被测的量同量值已知的量（或与其有函数关系的量）相比较，从而得到被测量量值的测量方法。
3.6零位测量法（nullmethodofmeasurement）被测量和已知量相比较时，使检测仪器等于零的测量方法。注：（1）也称“零位法”、“平衡法”、“完全平衡法\；(2）零值测量法是比较测量法的一种；(3）被测的量和调整的量可以不同类；（4）被测量和标准量属于同时间比较。例：用电位差计测量电压，指零仪指零时的测量方法。3.7微差测量法（differentialmethodofmeasurement）将被测的量与同它的量值只有微小差别的已知量相比较，测量出这两个量的差值，从而得出被测量量值的测量方法。
注：（1）亦称“差值法”、“微差法”、“不完全平衡法”；(2）微差法也是比较测量法的一种：(3）可以用准确度较低的仪表直读差值，差值越小，差值测量的准确度对被测量的测基准确度的彤响越小；
（4）属于同时间比较。
例：用标准电池比较仪检定标准电池。3.8替代测量法（substitutionmethodofmeasurement）将选定的且已知其值的量（标准量）替代被测的量，使两者在指示装置上效应相同的测量方法。
注：（1）也称“完全替代法”；(2）已知量是可调的标准量：
（3）是比较测量法的一种：
（4）属于不同时间比较
3.9不完全替代法（semi-substitutionmethodofmeasurement）将量值已知且与被测量的量值相近的量替代被测量，二者的差值由测量装置上显示出来的测量方法。
注：（1）亦称“差值替代法\；(2）已知量可以不可调：
(3）是比较测量法的一种；
（4）属于不同时间比较
直读测量法（directreadmethodofmeasurement）由仪器的显示器上直接读出测量结果的测量方法。例：用电压表测量电压。
3.11内插测量法（interpolationmethodofmeasurement）根据不同量值之间的相关法则和该量的两个已知的测得值，确定位于该两个已知值之间的待测量值的一种方法。
注：在测量装置灵敏度足够的条件下，采用此法测量结果可以增加一位读数。4误差
绝对误差（absoluteerror）
测定值和真值之间的代数差。
注：（1）一个量的“真值”是理想的概念，一般是不确知的。在不至于误解时，可以将“真值”理解为“约定真值”(2.1)。
（2）绝对误差是误差的一种表示方法，它表示误差本身的大小。(3）绝对误差有单位和符号（正、负），其单位与测定值相同。4.2相对误差（relativeerror）绝对误差与真值的比。
注：（1）在实际计算时，往往以约定真值代替真值；(2）相对误差是误差的另一种表示方法，它表示测量的准确程度：(3）相对误差通常以百分数表示。例：某电阻的实际值已被确定为R=100.012，其标称值（2.4）为R=100α，所以绝对误差为
4=100-100.01=-0.0102
相对误差为
=-0.0001= -0.01%
（电计量器具的）引用误差（fiducialerror）测量仪表的（绝对）误差（4.1）与仪表规定的基值（2.2）之比。注：（1）引用误差也是误差的一种表示方法，它表示仪器的优劣；（2）对指示仪表，以“用基值百分数表示的误差”来作为引用误差，在这些仪表中，通常以有效范的上限为基准。
4.4电计量器具的基本误差（intrinsicerrorofanelectricalmeasuringinstrument）电计量器具在参考条件（2.6）下使用时的误差。注：（1）又称固有误差；
(2）基本误差可用绝对（4.1）或相对误差（4.2）的形式表示；1917
