【国家计量标准(JJ)】 刀口形直尺检定规程

中华人民共和国国家计量检定规程JJG63-1994
刀口形直尺
Straight Edge
1994-09-19发布
1995-02-01实施
国家技术监督局发布
JJG63—1994
刀口形直尺检定规程
VerificationRegulationof
StraightEdge
JJG63-1994
代替JJG63—1983
本检定规程经国家技术监督局于1994年09月19日批准，并自1995年02月01日起施行。
归口单位：北京市技术监督局
起草单位：北京市计量科学研究所本规程技术条文由起草单位负责解释本规程主要起草人：
刘振福
张漫山
姜铁军
JJG63—1994
（北京市计量科学研究所）
（北京市计量科学研究所）
（北京市计量科学研究所）
检定项目和检定条件
检定要求和检定方法
检定结果处理和检定周期
JJG63—1994
......
JJG63--1994
刀口形直尺检定规程
本规程适用于新制造、使用中和修理后的刀口形直尺的检定。概述

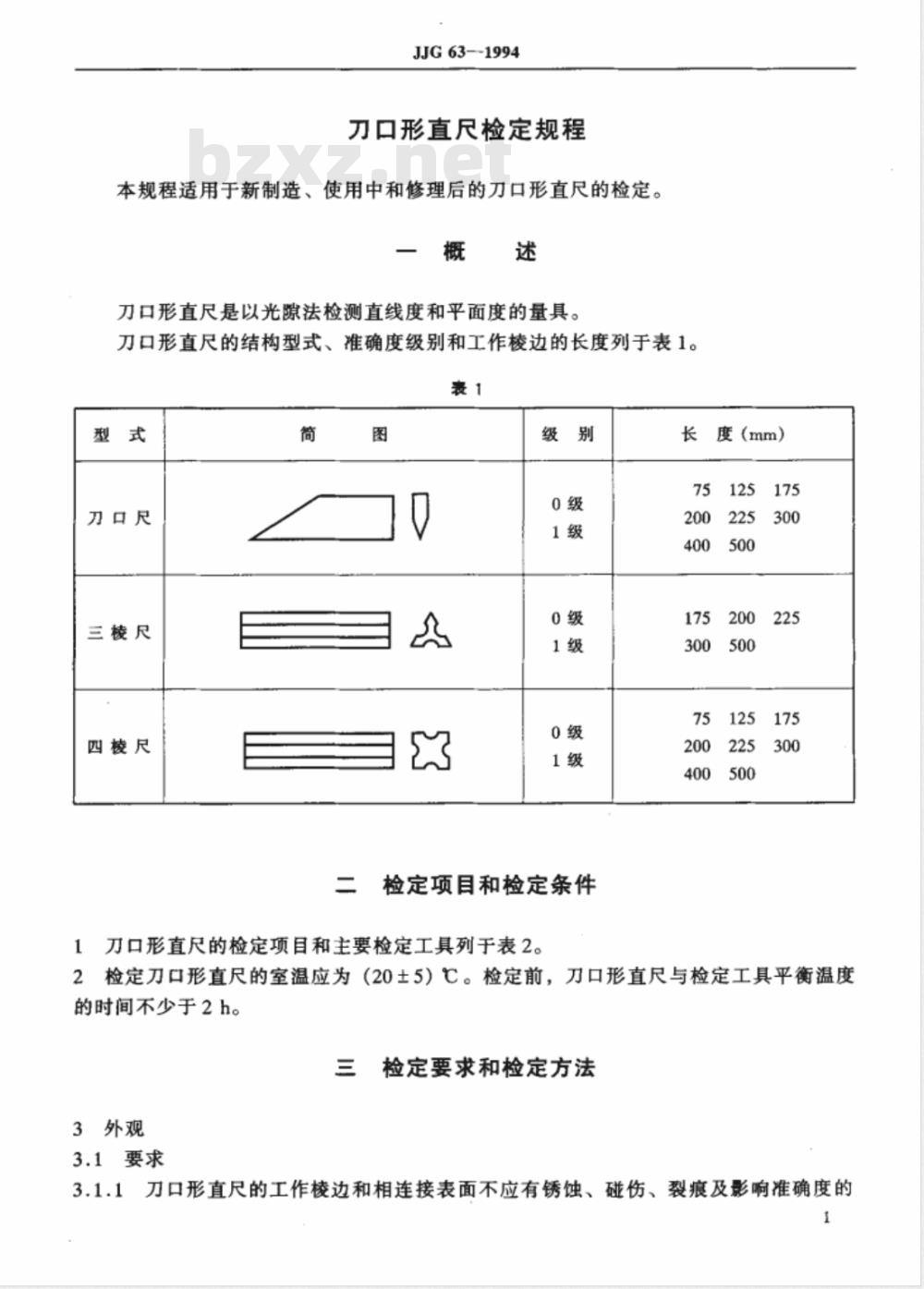

刀口形直尺是以光隙法检测直线度和平面度的量具。刀口形直尺的结构型式、准确度级别和工作棱边的长度列于表1。表1
刀口尺
三棱尺
四棱尺
检定项目和检定条件
刀口形直尺的检定项目和主要检定工具列于表2。长度（mm）
400500
检定刀口形直尺的室温应为（20土5）℃。检定前，刀口形直尺与检定工具平衡温度2
的时间不少于2 h。
检定要求和检定方法
3外观
3.1要求
3.1.1刀口形直尺的工作棱边和相连接表面不应有锈蚀、碰伤、裂痕及影响准确度的1
其他缺陷。
检定项目
表面粗糙度
工作棱边的直线度
JJG63—1994
主要检定工具
干涉显微镜、轮廓仪及表面
粗糙度比较样块
研磨面平尺、量块，0级刀
口尺、2级平晶
注：表中“+”表示应检定，“。”表示可不检定。新制的
检定类别
修理后
使用中
工作棱边的圆孤半径，新制的不应大于0.2mm；修理后的不应大于0.3mm。3.1.2
其他棱边应有倒角。
刀口形直尺应装有绝热板，三棱尺、四棱尺应带有手柄。刀口形直尺不应有磁性。
刀口形直尺应标有尺寸规格、准确度级别、制造厂名（或商标）及出厂编号等。3.1.6
使用中的刀口形直尺允许有不影响准确度的上述缺陷。3.2检定方法
观察和实验。
工作棱边圆弧半径的检定，可在工具显微镜的工作台上放置一个45°棱镜，将刀口尺紧靠棱镜平放在工作台上（见图1），用圆弧轮廓目镜比较检定。图
表面粗糙度
4.1要求
JJG63—1994
刀口形直尺工作棱边及相连接面的表面粗糙度应不低于表3规定。表3
表面粗糙度R，（um）
工作棱边
三棱尺
四棱尺
4.2检定方法
与工作棱边相连接面
用干涉显微镜或轮廓仪检定，也可以用表面粗糙度比较样块检定。5工作棱边的直线度
5.1要求
刀口形直尺工作棱边的直线度不应超过表4规定。表4
工作棱边
长度（mm）
75，125，175
200，225
300，400下载标准就来标准下载网
5.2检定方法
度（μm）
工作棱边的直线度，用有效长度不小于被检刀口形直尺工作棱边长度的研磨面平尺，以光隙法进行检定。
检定装置如图2所示。
检定时，研磨面平尺用等高块支承，支承位置为离研磨面平尺两端2/9长度处。灯光箱位于平尺后方。将被检刀口形直尺与平尺工作面轻轻接触，在不加压力情况下，以3
J.JG63--1994
工作棱边为轴线，前后摆动约15°，同时观察工作棱边与平尺工作面透光间隙大小。其值可用与标准光隙比较方法确定。对于长度等于或大于300mm的刀口尺，检定时，其手持位置应在距两端2/9长度处。观察者
图2刀口形直尺检定装置
1—研磨面平尺；2—被检刀口尺；3一毛玻璃；4—灯光箱；5日光灯管；6—平台；7—支承块标准光隙由0级刀口尺、专用量块和Φ60mm1级（或Φ80mm2级）平晶组成。如图3所示。
77777777777777777777
1专用量块；2—刀口尺；3—标准光隙；4—平晶专用量块尺寸、对应的标准光隙及其准确度列于表5。裹5
专用量块
标准光隙
标准光隙
准确度
1.00951.00901.00851.00801.00751.00701.00651.00600.5
JJG 63—1994
在保证标准光隙准确度情况下，允许使用其他尺寸量块四检定结果处理和检定周期
6经检定符合本规程要求的刀口形直尺，发给检定证书，不符合本规程要求的，发给检定结果通知书。
7刀口形直尺的检定周期，应根据使用情况确定，一般不超过1年。5
