【地方标准】 海水鱼工厂化循环水养殖池设计规范

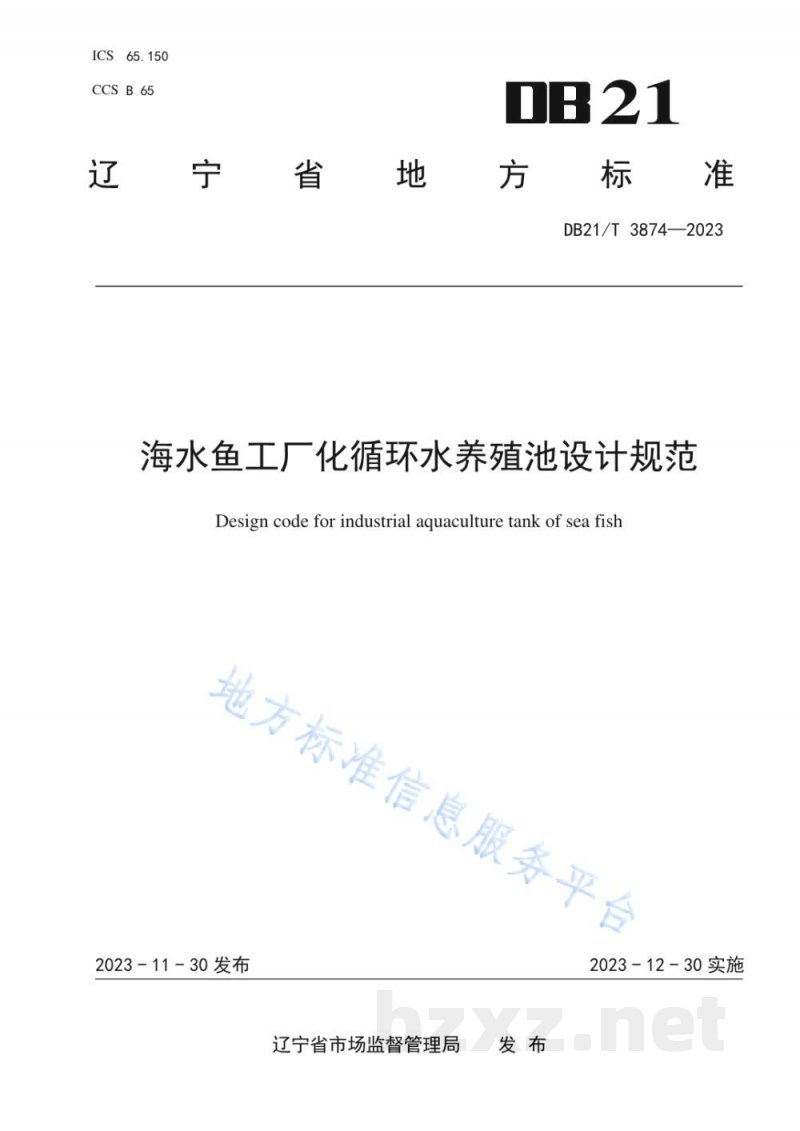

DB21/T3874—2023 海水鱼工厂化循环水养殖池设计规范 (Design code for industrial aquaculture tank of sea fish)

发布日期：2023-11-30
实施日期：2023-12-30
发布单位：辽宁省市场监督管理局
归口单位：辽宁省农业农村厅

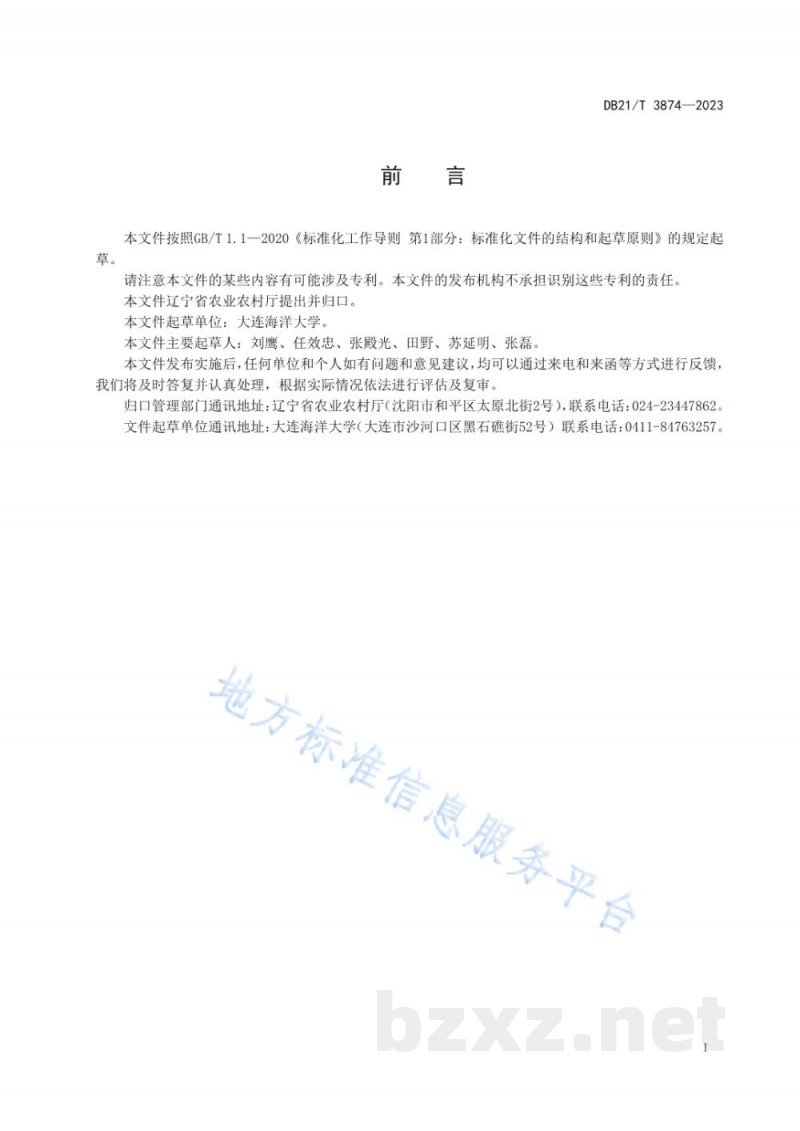

前言
本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草原则》的规定起草。
请注意，本文件的某些内容有可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
本文件由辽宁省农业农村厅提出并归口。本文件起草单位为大连海洋大学。主要起草人：刘鹰、任效忠、张殿光、田野、苏延明、张磊。
本文件发布实施后，任何单位和个人如有问题和意见建议，均可以通过来电和来函等方式进行反馈，我们将及时答复并认真处理，根据实际情况依法进行评估及复审。
归口管理部门通讯地址：辽宁省农业农村厅（沈阳市和平区太原北街2号），联系电话：024-23447862。
文件起草单位通讯地址：大连海洋大学（大连市沙河口区黑石礁街52号），联系电话：0411-84763257。

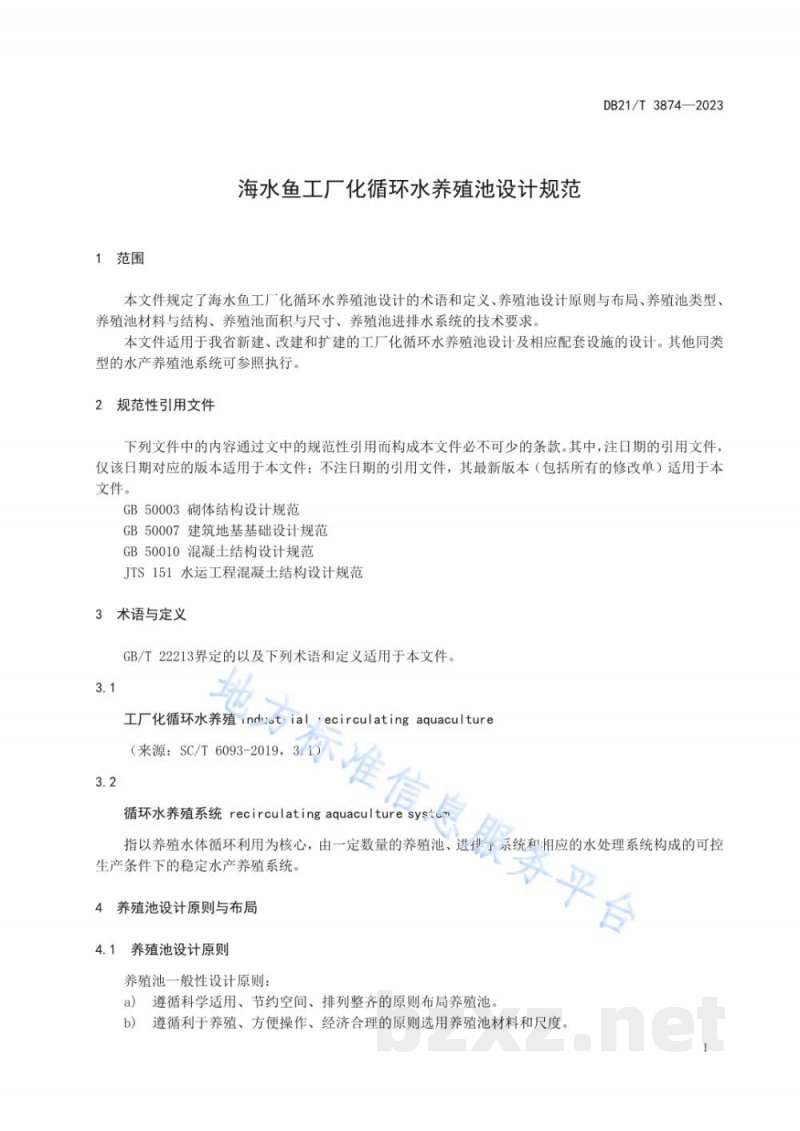

1 范围
本文件规定了海水鱼工厂化循环水养殖池设计的术语和定义、养殖池设计原则与布局、养殖池类型、养殖池材料与结构、养殖池面积与尺寸、养殖池进排水系统的技术要求。本文件适用于我省新建、改建和扩建的工厂化循环水养殖池设计及相应配套设施的设计。其他同类型的水产养殖池系统可参照执行。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50003 砌体结构设计规范
GB 50007 建筑地基基础设计规范
GB 50010 混凝土结构设计规范
JTS 151 水运工程混凝土结构设计规范

3 术语和定义
GB/T 22213 界定的以及下列术语和定义适用于本文件。
3.1 工厂化循环水养殖 (Industrial recirculating aquaculture)：指以养殖水体循环利用为核心，由一定数量的养殖池、进排水系统和相应的水处理系统构成的可控生产条件下的稳定水产养殖系统。

4 养殖池设计原则与布局
4.1 养殖池设计原则
养殖池一般性设计原则：
a) 遵循科学适用、节约空间、排列整齐的原则布局养殖池；
b) 遵循利于养殖、方便操作、经济合理的原则选用养殖池材料和尺度；
c) 遵循结构耐久、经济合理的原则设计养殖池结构；
d) 在满足工厂化循环水养殖系统功能的前提下，宜提高养殖区在车间中的面积比例。当单套循环水养殖系统内并联多个养殖池时，每个养殖池宜设计为可单独排水或单独脱离循环水养殖系统；
e) 养殖池布置区与水处理区两大功能区宜设置隔离墙或隔离设施。

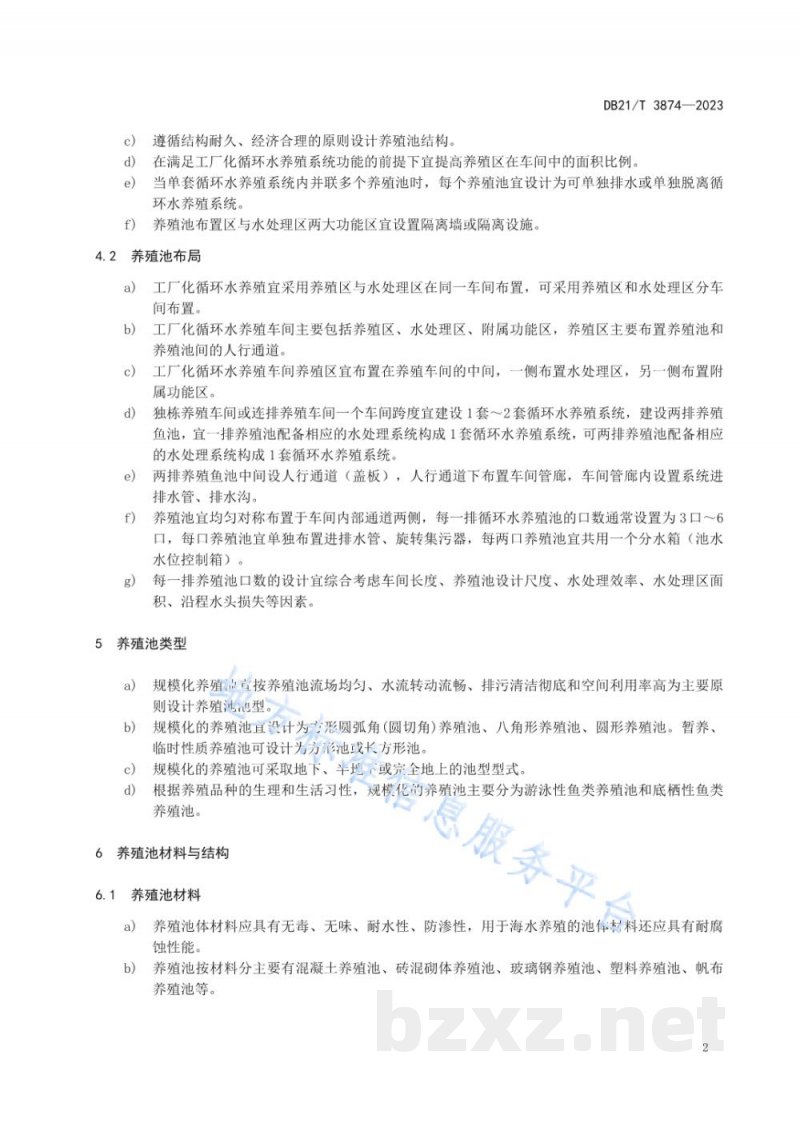

4.2 养殖池布局
a) 工厂化循环水养殖宜采用养殖区与水处理区在同一车间布置，可采用养殖区和水处理区分车间布置；
b) 工厂化循环水养殖车间主要包括养殖区、水处理区、附属功能区。养殖区主要布置养殖池和养殖池间的人行通道；
c) 工厂化循环水养殖车间养殖区宜布置在养殖车间的中间，一侧布置水处理区，另一侧布置附属功能区；
d) 独栋养殖车间或连排养殖车间，一个车间跨度宜建设 1 套～2 套循环水养殖系统。建设两排养殖池时，宜一排养殖池配备相应的水处理系统构成 1 套循环水养殖系统，也可两排养殖池配备相应的水处理系统构成 1 套循环水养殖系统。两排养殖池中间设人行通道（盖板），人行通道下布置车间管廊，车间管廊内设置系统进排水管、排水沟；
e) 养殖池宜均匀对称布置于车间内部通道两侧。每一排循环水养殖池的口数通常设置为 3 口～6 口，每口养殖池宜单独布置进排水管、旋转集污器，每两口养殖池宜共用一个分水箱（池水水位控制箱）；
f) 每一排养殖池口数的设计宜综合考虑车间长度、养殖池设计尺度、水处理效率、水处理区面积、沿程水头损失等因素。

5 养殖池类型
a) 规模化养殖池应按养殖池流场均匀、水流转动流畅、排污清洁彻底和空间利用率高的原则设计池型；
b) 规模化的养殖池且设计为圆弧角（圆切角）养殖池、八角形养殖池、圆形养殖池；暂养、临时性质养殖池可设计为方形池或长方形池；规模化的养殖池可采取地下、半地或完全地上的池型形式；
c) 根据养殖品种的生理和生活习性，规模化的养殖池主要分为游泳性鱼类养殖池和底栖性鱼类养殖池。

6 养殖池材料与结构
6.1 养殖池材料
a) 养殖池体材料应具有无毒、无味、耐水性、防渗性，用于海水养殖的池体材料还应具有耐腐蚀性能；
b) 养殖池按材料主要分为混凝土养殖池、砖混砌体养殖池、玻璃钢养殖池、塑料养殖池、帆布养殖池等；
c) 混凝土养殖池或砖混砌体养殖池内壁及池底须做防水处理，且使用的环氧涂料或油漆需具有耐水浸泡、耐腐蚀、抗菌防藻、防霉无味及健康环保性能；材料还应不脱落、易洗易洁、不对水体产生污染，对养殖鱼类无毒性；
d) 规模化养殖池建池材料宜选用经济材料，育苗、暂养、观赏、运输、科研等特殊需求可按需选用其它材质；
e) 养殖桶可采用无毒、平整、易清洗、耐腐蚀的玻璃钢、PP（聚丙烯）等材料建成。养殖桶的壁厚应根据口径、容积和材质确定，并考虑设施的耐用性与安全性。

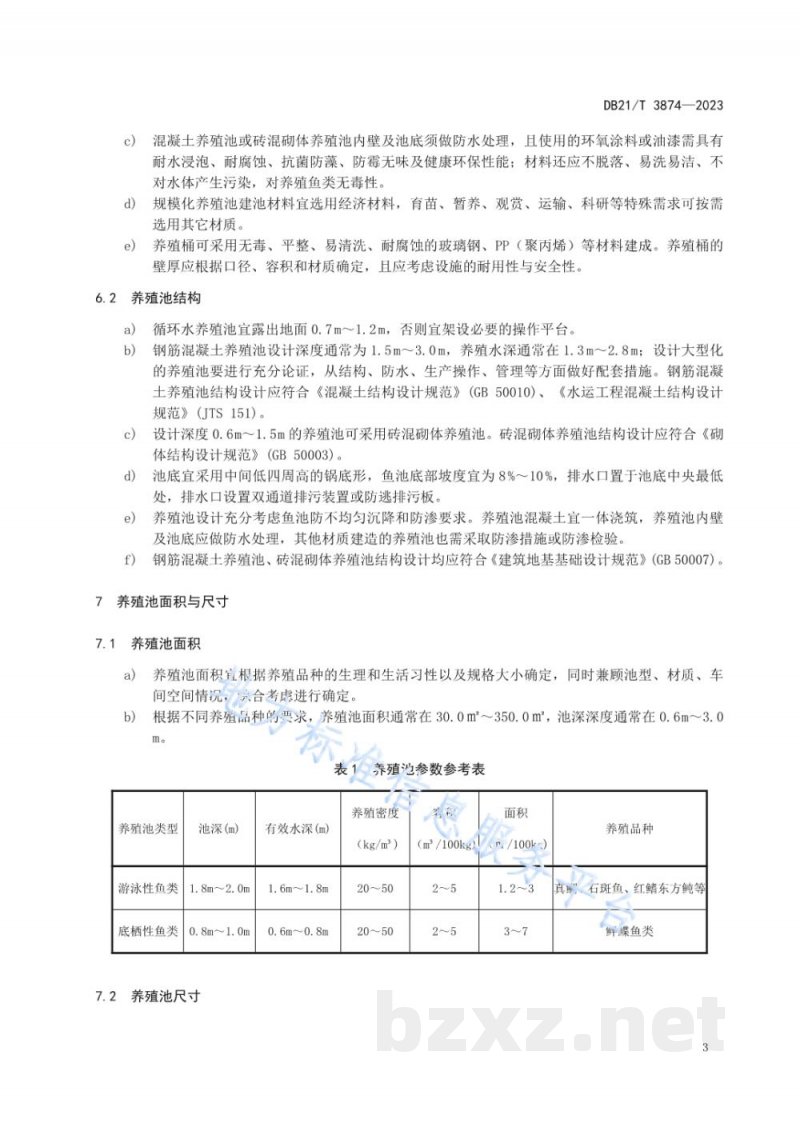

6.2 养殖池结构
a) 循环水养殖池宜露出地面 0.7m～1.2m，否则宜架设必要的操作平台；
b) 钢筋混凝土养殖池设计深度通常为 1.5m~3.0m，养殖水深通常在 1.3m~2.8m；设计大型化的养殖池要进行充分论证，从结构、防水、生产操作、管理等方面做好配套措施。钢筋混凝土养殖池结构设计应符合 GB 50010、JTS 151 等标准；
c) 设计深度 0.6m~1.5m 的养殖池可采用砖混砌体养殖池。砖混砌体养殖池结构设计应符合 GB 50003；
d) 池底宜采用中间低四周高的锅底形，鱼池底部坡度宜为 8%～10%，排水口置于池底中央最低处，排水口设置双通道排污装置或防逃排污板；
e) 养殖池设计应充分考虑鱼池防不均匀沉降和防渗要求。养殖池混凝土宜一体浇筑，养殖池内壁及池底应做防水处理，其他材质建造的养殖池也需采取防渗措施或防渗检验；
f) 钢筋混凝土养殖池、砖混砌体养殖池结构设计均应符合 GB 50007。

7 养殖池面积与尺寸
7.1 养殖池面积
a) 养殖池面积宜根据养殖品种的生理和生活习性以及规格大小确定，同时兼顾池型、材质、车间空间情况，综合考虑进行确定。
b) 根据不同养殖品种的要求，养殖池面积通常在 30.0m²～350.0m²，池深通常在 0.6m~3.0m。

【养殖池参数参考表】
1. 游泳性鱼类：池深 1.8m~2.0m，有效水深 1.6m~1.8m，养殖密度 20~50kg/m³，面积/100kg 2~5m²，典型品种：石斑鱼、红鳍东方鱼等。
2. 底栖性鱼类：池深 0.8m~1.0m，有效水深 0.6m~0.8m，养殖密度 20~50kg（kg/m³），面积/100kg 3~7m²，典型品种：鲜蝶鱼类等。
