【国家标准(GB)】 石英玻璃折晶性能试验方法

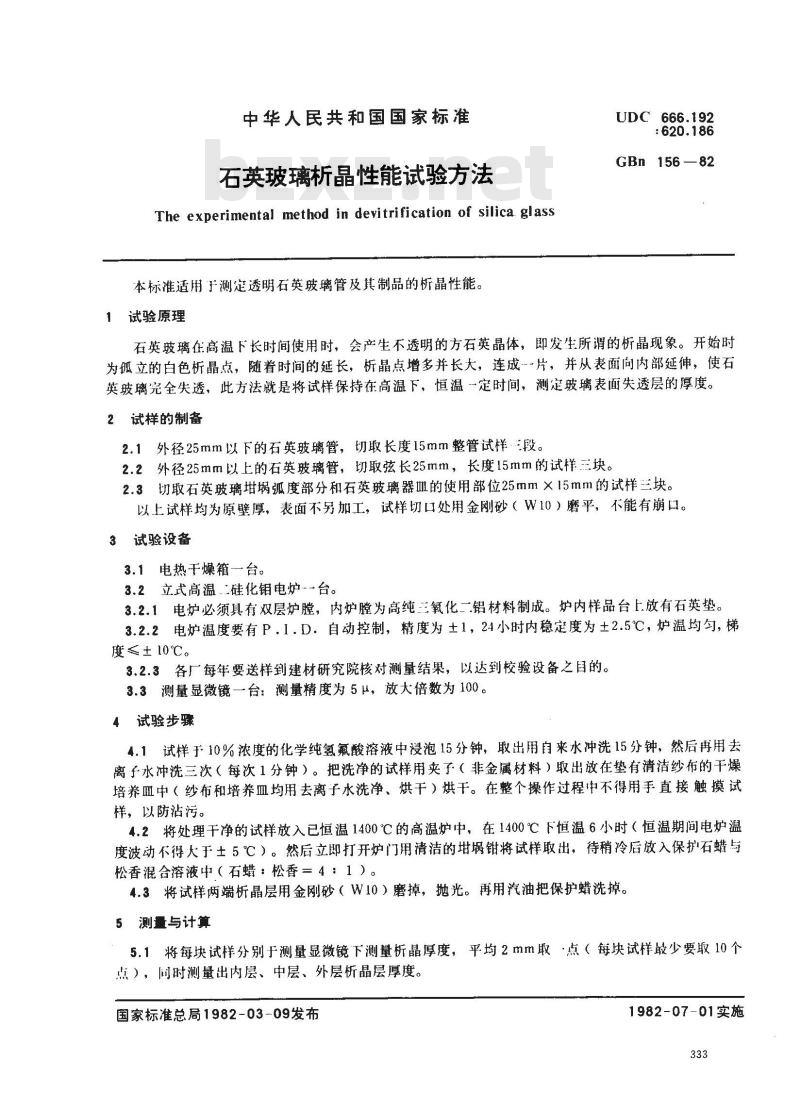

中华人民共和国国家标准
石英玻璃析晶性能试验方法
The experimental method in devitrification of silica glass本标准适用于测定透明石英玻璃管及其制品的析晶性能。1试验原理
UDC 666.192
GBn 156—82
石英玻璃在高温下长时间使用时，会产生不透明的方石英晶体，即发生所谓的析晶现象。开始时为孤立的白色析晶点，随着时间的延长，析晶点增多并长大，连成片，并从表面向内部延伸，使石英玻璃完全失透，此方法就是将试样保持在高温下，恒温一定时间，测定玻璃表面失透层的厚度。2试样的制备
2.1外径25mm以下的石英玻璃管，切取长度15mm整管试样段。2.2外径25mm以上的石英玻璃管，切取弦长25mm，长度15mm的试样三块。2.3切取石英玻璃埚弧度部分和石英玻璃器Ⅲ的使用部位25mm×15mm的试样三块。以上试样均为原壁厚，表面不另加工，试样切口处用金刚砂（W10）磨平，不能有崩口。3试验设备
3.1电热干燥箱一台。
3.2立式高温.硅化钼电炉~台。
3.2.1电炉必须具有双层炉膛，内炉膛为高纯三氧化二铝材料制成。炉内样品台上放有石英垫。3.2.2电炉温度要有P1.D，自动控制，精度为土1，24小时内稳定度为土2.5℃，炉温均勾，梯度≤±10℃。
3.2.3各厂每年要送样到建材研究院核对测量结果，以达到校验设备之目的。3.3测量显微镜一台：测量精度为5μ，放大倍数为100。4试验步骤
4.1试样于10%浓度的化学纯氢氟酸溶液中浸泡15分钟，取出用自来水冲洗15分钟，然后再用去离子水冲洗三次（每次1分钟）。把洗净的试样用夹子（非金属材料）取出放在垫有清洁纱布的干燥培养Ⅲ中（纱布和培养皿均用去离子水洗净、烘干）烘干。在整个操作过程中不得用手直接触摸试样，以防沾污。
4.2将处理干净的试样放入已恒温1400℃的高温炉中，在1400℃下恒温6小时（恒温期间电炉温度波动不得大于士5℃）。然后立即打开炉门用清洁的埚钳将试样取出，待稍冷后放入保护石蜡与松香混合溶液中（石蜡：松香=4：1）。4.3将试样两端析晶层用金刚砂（W10）磨掉，抛光。再用汽油把保护蜡洗掉。5 测量与计算
5.1将每块试样分别于测量显微镜下测量析晶厚度，平均2mm取·点（每块试样最少要取10个点），同时测量出内层、中层、外层析晶层厚度。国家标准总局1982-03-09发布
1982-07-01实施

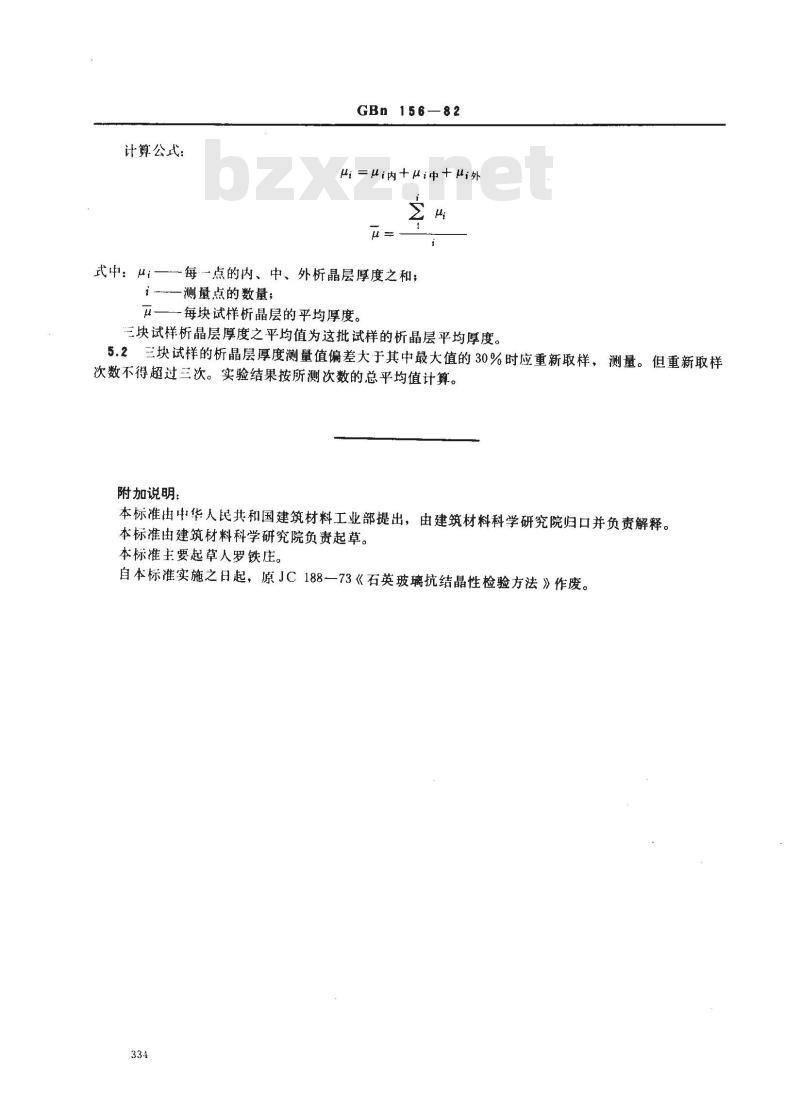

计算公式：
式中： ui—
GBn 156—82
μ=μi内+μi中+μi外
-每一点的内、中、外析晶层厚度之和；i
一测量点的数量；
每块试样析晶层的平均厚度。
三块试样析晶层厚度之平均值为这批试样的析晶层平均厚度。5.2三块试样的析晶层厚度测量值偏差大于其中最大值的30%时应重新取样，测量。但重新取样次数不得超过三次。实验结果按所测次数的总平均值计算。附加说明：Www.bzxZ.net
本标准由中华人民共和国建筑材料工业部提出，由建筑材料科学研究院归口并负责解释。本标准由建筑材料科学研究院负责起草。本标准主要起草人罗铁庄。
自本标准实施之日起，原JC188一73《石英玻璃抗结晶性检验方法》作废。334
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
