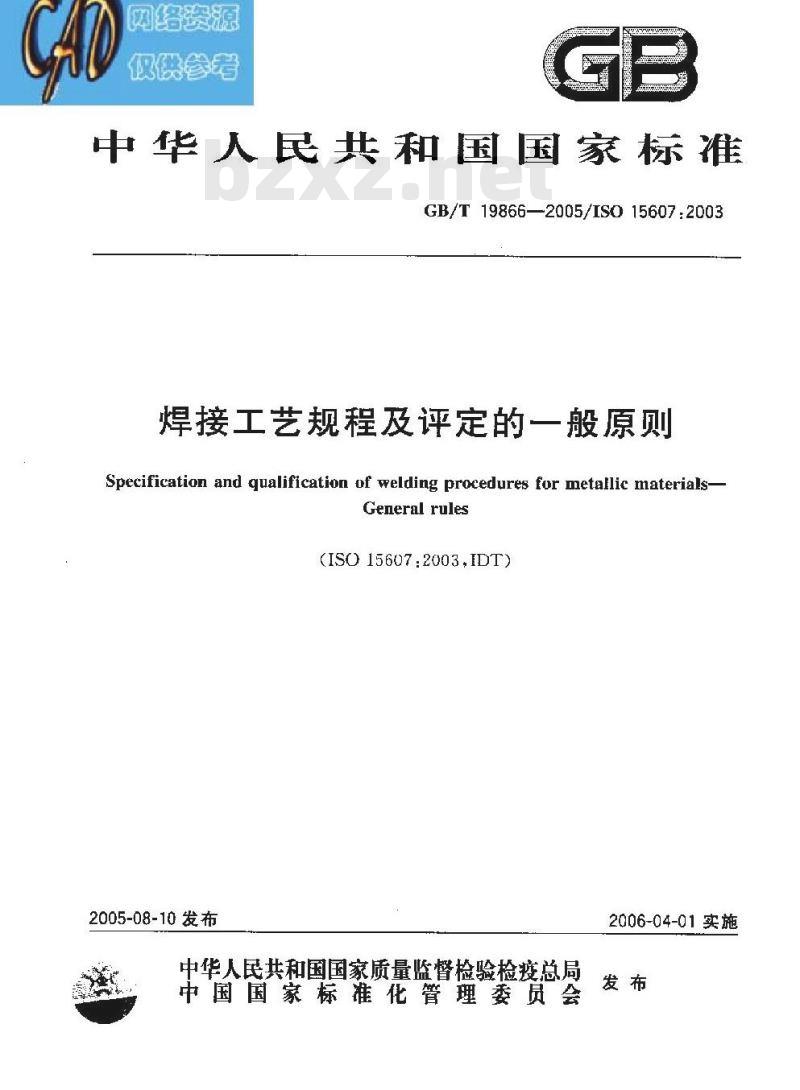

中华人民共和国国家标准
GB/T19866—2005/ISO15607:2003焊接工艺规程及评定的一般原则Specification and gualification of welding procedures for metallic materials-General rules
(ISO 15607:2003,IDT)
2005-08-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-04-01实施
网络资源
仅供参者

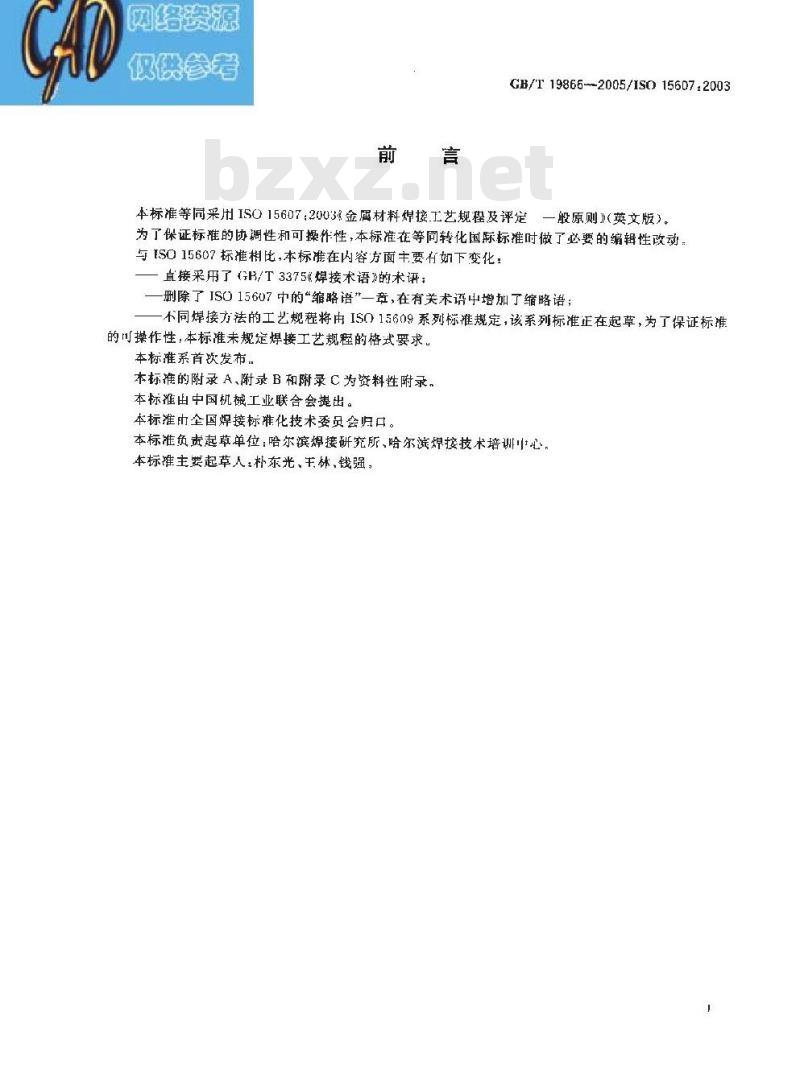

GB/T19866--2005/ISO15607.2003本标准等同采用ISO15607：2003金属材料焊接.工艺规程及评定一般原则”（英文版）。为了保证标准的协调性和可操作性，本标准在等同转化国际标准时做了必要的编辑性改动！与ISO15607标准相比，本标准在内容方面丰要有如下变化：一直接采用了（GB/T3375《焊接术语》的术评；—删除了ISO15607中的“缩略语”一章，在有关术语中增加了缩略语；不同焊接方祛的工艺规程将由IS015609系列标准规定，该系列标准正在起草，为了保证标推的操作性，本标准未规定焊接工艺规程的格式要求。本标准系首次发布..
本标准的附录 A、附录 B 和附录 C为资料性附录。本标准出中国机械工业联合会捷出。本标准由全国焊接标准化技术委员会归口。本标准负责起草单位：哈尔滨焊接研究所、哈尔滨焊接技术培训中心，本标准主要起草人：朴东光、主林，钱强，CA
网络资源
仅供参者

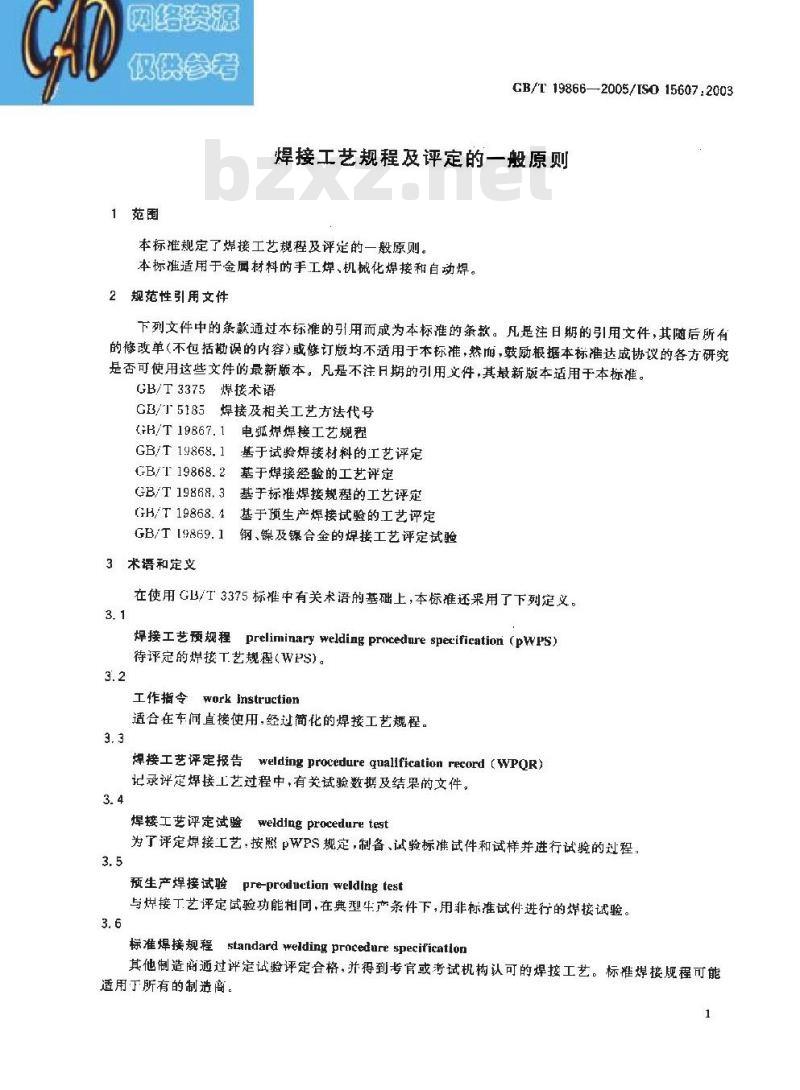

1范围
GB/T19866—2005/IS0 15607:2003焊接工艺规程及评定的一般原则本标准规定了焊接工艺规程及评定的一般原则。本标准适用于金属材料的手工焊、机械化焊接和自动焊。2规范性引用文件
下列文件中的条款通过本标推的引用而成为本标难的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘识的内容）或修订版均不适用于本标，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用干本标准。GB/T3375焊接术语
GB/T5185焊接及相关工艺方法代号GH/T19867.1电弧焊焊接工艺规租GB/T 19868. 1
基于试验焊接材料的工艺评定
GB/T 19868. 2
基于焊接经验的工艺评定
GB/T 19868,3
GH/T 19868. 4
基于标准焊接规程的工艺评定
基于预生产焊接试验的工艺评定GB/T 19869.1
钢、镍及镍合金的焊接工艺评定试验3术语和定文
在使用GL/I3375标准中有关术语的基础上，本标准还采用了下列定义。3. 1
焊接工艺预规程preliminaryweldingprocedure specification（pwPS）待评定的焊按T艺规程（WPS)。
工作指令workinstruction
道合在车问直接使用，经过简化的焊接工艺规程。3.3
焊接工艺评定报告weldingprocedurequallfication record（WPQR）记录评定焊接工艺过程中，有关试验数据及结果的文件。3.4
焊接工艺评定试验weldingproceduretegt为了评定焊接工艺，按照PWPS规定，制备、试验标准试件和试样并进行试验的过程：3.5
预生产焊接试验pre-produclian welding test与焊接工艺评定试验功能相同，在典型牛产条件下，用非标准试件进行的煤接试验。3.6
standard welding procedure specificatlon标准焊接规程
其他制造商通过评定试验评定合格，并得到考官或考试机构认可的焊接工艺。标准焊接规程可能适用于所有的制造商。
网络资源
仅供参者
：2003

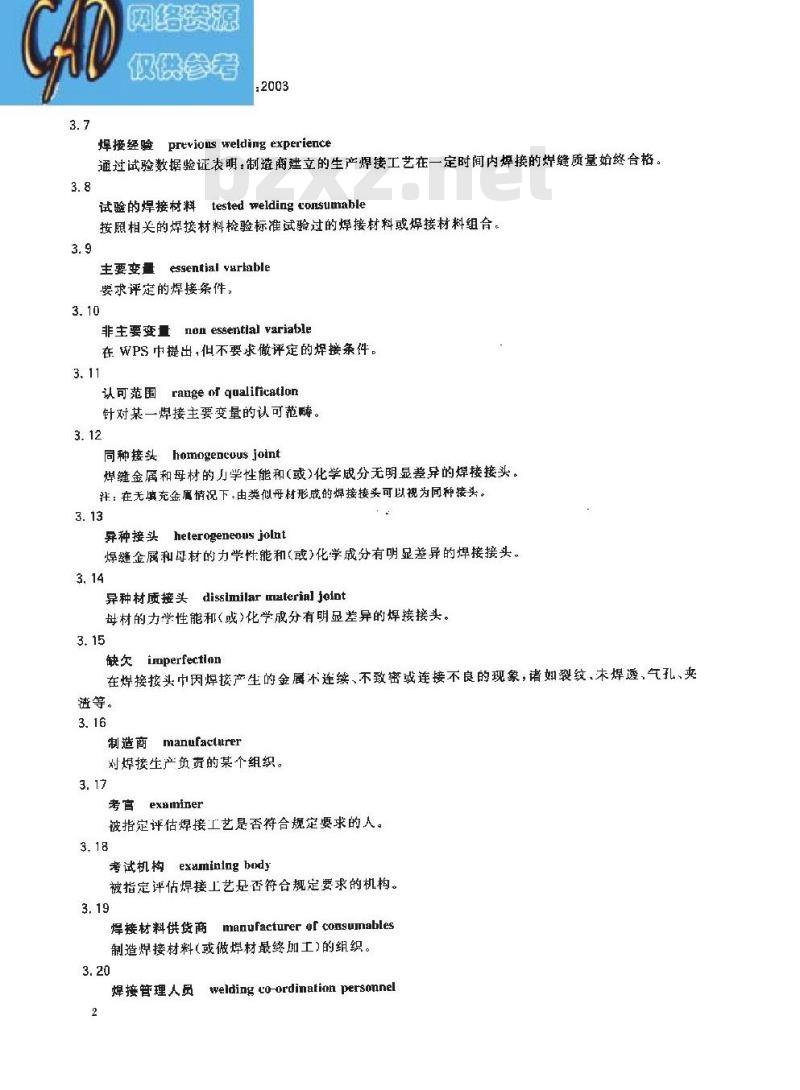

焊接经验previonsweldingexperience通过试验数据验证表明：制造商建立的生产焊接工艺在一定时间内焊接的焊缝质量始终合格。3.8
试验的焊接村料tested welding ronsumable按照相关的焊接材料检验标准试验过的焊接材料或焊接材料组合。3.9
essential varhable
主要变量
要求评定的焊接条件。
t non essentlal variable
非主要变量
在WPS中提出，不要求做评定的焊接条件。3. 11
认可范围ragenfqualificatlon
针对某一焊接主要变量的认可范畴。3.12
同种接头homogeneuusjoint
焊缝金属和母材的力学性能和(或)化学成分无明显差异的焊接接头。注：在无填充金属情况下，由类似母材形成的焊接接头可以视为同种接头。3.13
异种接头heterogeneous jolnt
焊缝金属和母材的力学性能和(或)化学成分有明显差异的焊接接头。3.14
异种材质接头dissimilar material joint母材的力学性能和（或）化学成分有明显差异的焊接接头。3.15
缺欠imperfectilon
在焊接接头巾因焊接产生的金属不连续、不致密或连接不良的现象，诸如裂纹，末焊透，气孔、来等。
制造商manufacurer
对接生产负贡的某个组织。
examiner
被指定评估焊接工艺是否符合规定要求的人。3.18
考试机构exumininghady
被指定评估焊接工艺是否符合规定要求的机构。3.19
5manufacturer or consumables焊接材料供货商
制造焊接材料(或做焊材最终加工)的组织。3.20
焊接管理人员
welding co-ordination personnelCAO
网资源
仅供参者
GB/T 19866-—2005/ISO 15607:2003对焊接及相关活动负责的某个人，其能力和知识通过培训、教育及（或）有关制造经验得到了证实。焊接工艺规程主要内容
电弧焊焊接工艺规程的主要内容和具体格式参见GB/T19867.1标准。5编制焊接工艺及其评定
5.1概述
焊接工艺评定应在实际焊接生产之前进行。制造商应利用生产经验和焊接技术方面的基础知识编制PWPS，并确保其适合十实际工况。每个pWPS可采用表1列出的某种方法进行评定。表1评定方法
评定方法
焊按艺评定试验
焊接材料试验
焊接经验
标准烁接规程
预生产焊接试验
应州普遍。
应用说明
工艺评定试验不适于实际接头形状、拘束度，可达性的情况除外，仪限于使用焊接材料的那些焊接方法。焊接材料的试验应包括生产中使用的以材。有关材料和其他参数的更多限制由(1R/T 1986S.1 规定。限于过去用过的焊接工艺，许多焊缝在类项、接头和材料方面相似。其体要求参处GB/T19868.2.
与焊接工艺评定试验相仪.其限定范因参见GB/T19868.3。原则上可以经带使用，但要求在生产条件下制作试件。适合十批量4产具体要求参见GB/T19868.4。
如果评定涉及到试件的焊接，则试件应按照PWPS焊接。WPQR应包括所有变量（主要变量和非主要变量）以及相关标准规定的评定范围。制造商负在WPQR的基础上编制用于生产焊接的WPS(见附录B)5.2焊接工艺评定试验
该方法规定了如何通过标难试件的焊接和检验评定焊接工艺。当烁接按头的性能对应用结构具有关键影响时，一般应采用这种方法来进行焊接工艺的评定。GB/T19869.1标准规定厂钢、镍及镍合金的焊接工艺评定试验方法。5.3基于试验焊接材料的工艺评定该方法规定了如何使用试验的焊接材料评定焊接工艺，这种评定方法适用于焊接不会明显降低热影响区性能的那些丹材。（GH/T19868.1规定了果用试验焊接材料进行评定的方法。5.4基于焊接经验的工艺评定
该方法规定了如何过展示以前合格的焊接能力评定焊接工艺。制造商可以通过参照以前的经验评定焊接工艺，其条件是：有真实可信的文件证实其以前曾令人满意地焊制了相同的接头和材料种类。只有从以前经验中获知焊接工艺确实可靠时，才可用于这种场合。GB/T19868.2规定了利用以前经验进行评定的方法，5.5基于标准焊接规程的工艺评定该方法规定了如何使用标准焊接规程评定焊接！艺。3
网资源
仅供参者
7:2003
制造商编制的pWPS，如果其所有变量都处于某个标准焊接规程的允许范围内则可评定为合格。标准焊接规程应在按照相关标准的焊接工艺评定试验基础上，以WPS或pWPS的形式颁布为规程。标推焊接规程的颁布和修改应经过原考评考官或考试机构同意。标准焊接规程的位用也受使用者条件的约束。GB/T19868.3规定了利用标准焊接工艺进行评定的方法。5.6基于预生产焊接试验的工艺评定该方法规定了如何使用预牛产焊接试验评定焊接工艺。仪对某些焊缝性能在很大程度依靠某些条件（诸如：尺寸、拘束度、热传导效应的焊接工艺而言，这种方法是可辖的评定方法。
当标准试件的形状和尺寸无法适宜地代表实际焊接的接头（如薄壁管上的附件焊缝）时，可以使用预生产焊接试验做评定，在这种情况下，应制作一个或多个特殊试件以模拟生产接头的主要特征。试验应在生产之前并接生产条件进行。试件的试验和检验应按有关工艺评定试验标准进行.而且可以按接头性质用特殊试验补充或替代，GB/T19868.4规定了利用预生产焊接试验进行评定的方法。6有效性
除非另有规定，评定在认可范围内保持有效。CAD
网络资源
仅供参者
附录A
（资料性晰录）
GB/T 19866—2005/IS0 15607:2003焊接工艺规程及评定的国际标准体系表A，1提供了焊接工艺规程放评定方面的国际标准体系，这些标准将陆续颁布实施，并根据情况及时转化为我国的国家标准。
一般原则
分类指南
考核合格的焊材
以前的焊接经验
标准工艺
预生产焊接试验
焊接工艺bZxz.net
评定试验
[SO 15609-]
焊接工艺规程及评定方面的国际标准体系气焊
1S0/TR 15608
IS0 15609-2
IS15610
电子東焊接“
激光焊
1SO15607
ISO 15609-3
JS01561
ISO 15612
ISO15613
ISO15614:
-1钢/镍及镍
-2铅及铅
-3 铸铁
-4铸铝挞
-5钛,结及其
6铜及铜
-7堆焊
-吕管-板
9高压湿焊
-10高乐干焊
ISO15614
ISO15614：
1钢/镍及镍
-3铸铁
-f铜及铜
-7 堆焊
电限焊
螺栓焊
摩糜焊
ISO/TR15608
S015609-615015609-7
150 15609-4IS) 15609 5
ISO 15611
1SO 11555
1SO 15613
ISO 14555
ISO15614：
-12点焊。
-11 电子束焊接和激光焊,
缝焊和
-13 电阻对
150 14555
1SO15611
IS0 15620
ISO 15613
IS0 14555
ISO15620
网络资源
仅供参者
07:2003
附录B
(资料性附录)
焊按工艺规程的缩制
焊接工艺规程的编制过程参见表 B. 1。表B.1焊接工艺规程的编制和使用活
制订工艺
使用任一方法微评定
缔制焊接工艺
生产实施
以有关评定标准为基础的
WPQR(包措有效范围）
以上述WPQR为基础的WPS
WPS 或工作指令副本
涉及到的有关方
制造商
制造商
考言/考试机构(适用时)
制造商
制造商
网络资源
仅供参者
基于考核
埠材的
基于以前
经验的
附录C
（资料性附录）
制定和评定WPS的流程图
要求使用
有可用的
制定一个pWPS
按照要求评定pWPs
基于标准
工艺的
按照相关标准
GB/T19866—2005/ISO15607：2003无下步行动
磺生产焊
接试验
制造商或考官／考试构（要求时）制定WPQR制造商编制WPS
生产实施：制造商编制的WTS或工作指令（需娶时）评
