中华人民共和国国家标准

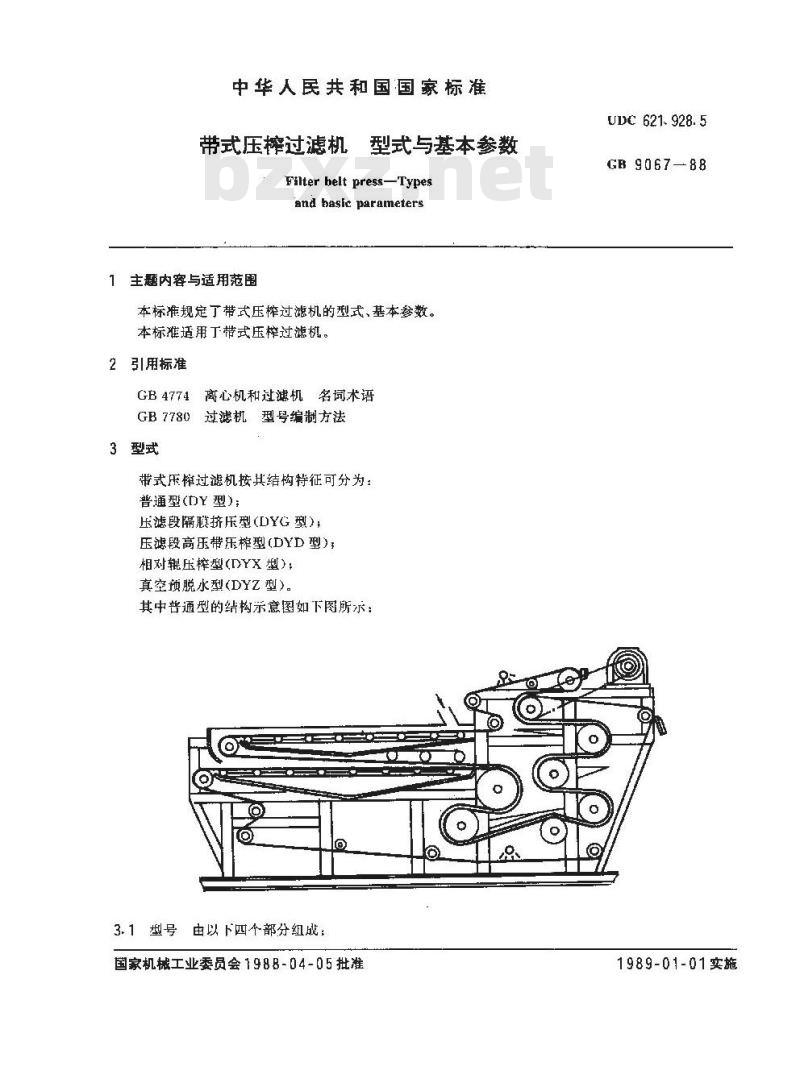

带式压榨过滤机
型式与基本参数
Filter belt press-Types
and basic parameters
主题内容与适用范围
本标准规定了带式压榨过滤机的型式、基本参数。本标准适用丁带式压榉过滤机。2引用标准
GB4774离心机和过滤机名词术语GB7780过滤机型号编制方法
3型式
带式压过滤机按其结构特征可分为：普通型(DY型)；
压滤段隔膜挤压型（DYG型);
压滤段高压带压榨型(DYD型);
相对辊压摔型(DYX型);免费标准下载网bzxz
真空预脱水型(DYZ型）。
其中普通型的结构示意图如下图所示；o
3.1型号由以下四个部分组成：
国家机械工业委员会1988-04-05批准o
UDC 621. 928. 5
GB 906788
1989-01-01实施
GB 9067—88

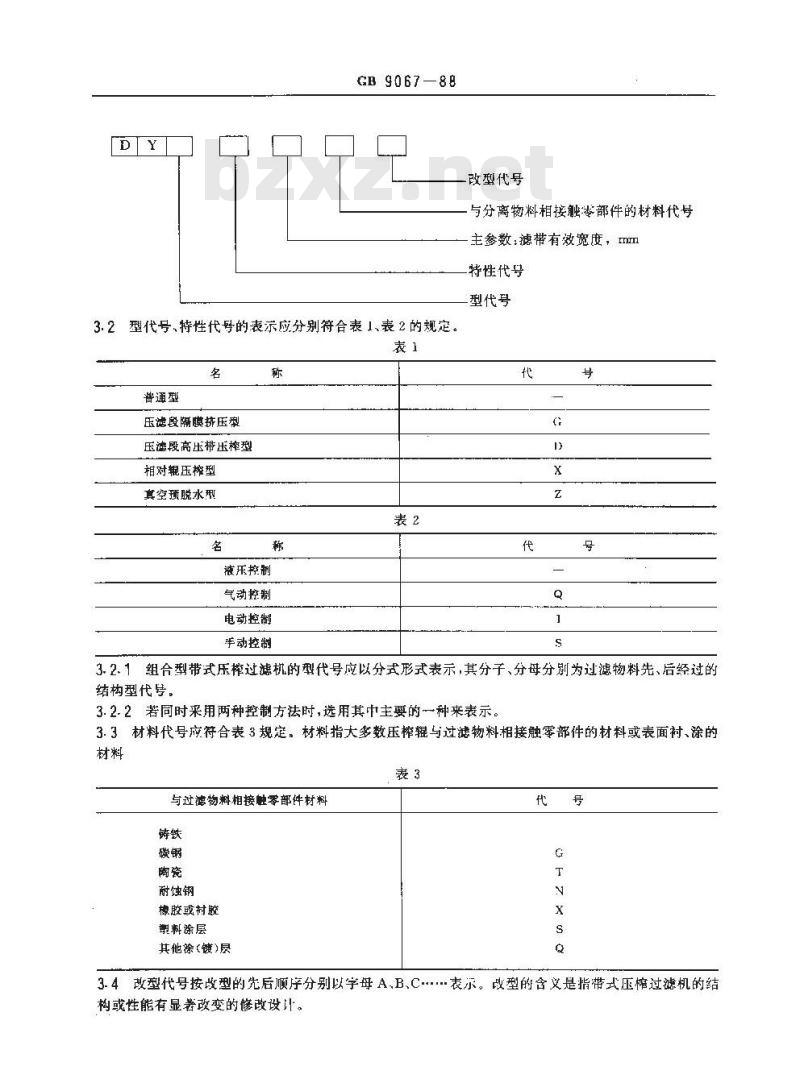

3. 2型代号、特性代号的表示应分别符合表1.表2的规定表1
普通型
压滤段隔膜矫压型
玉滤段高压带压摔型
相对辊压榨型
真空预脱水型
液乐控制
气动控制
电动控制
手动控制
改型代号
与分离物料相接触零部件的材料代号主参数：滤带有效宽度，mm
特性代号
型代号
3.2、1组合型带式压榨过滤机的型代号应以分式形式表示,其分子、分母分别为过滤物料先、后经过的结构型代号，
3.2.2若同时采用两种控制方法时，选用其中主要的一种来表示3.3材料代号应符合表3规定。材料指大多数压榨辑与过滤物料相接触零部件的材料或表面衬、涂的材料
与过滤物料相接触零部件材料
耐蚀钢
橡胶或村胶
塑料涂层
其他徐(镀)垦
3.4改型代号按改型的先后顺序分别以字母A,B.C..…表示。改型的含义是指带式压榨过滤机的结构或性能有显著改变的修改设计。4基本参数
GB 9067---88

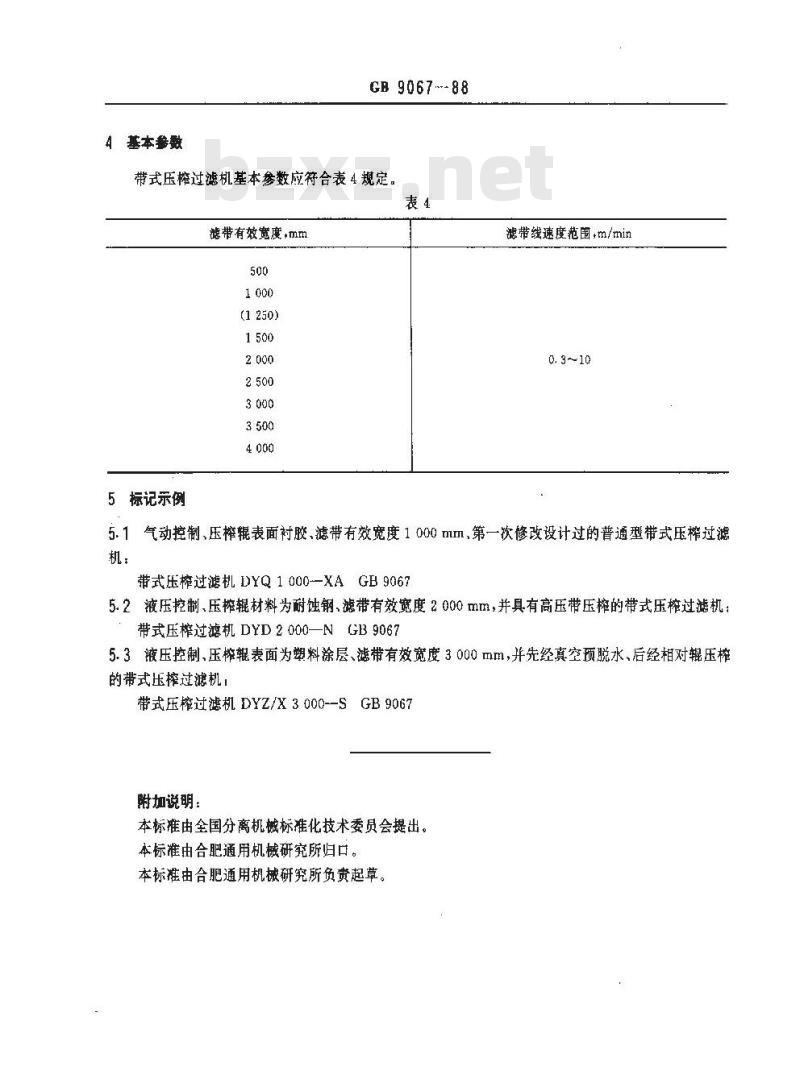

带式压榨过滤机基本参数应符合表4规定表4
滤带有效觉宽度，mm
(1250)
5标记示例
滤带线速度范围，m/min
5.1气动控制、压榨辊表面衬胶,滤带有效宽度1 000 mm、第一次修改设计过的普通型带式压榨过滤机，
带式压榨过滤机DYQ1000-XAGB90675.2液压控制、压榨辊材料为耐蚀钢,滤带有效宽度2 000mm，并具有高压带压榨的带式压榨过滤机：带式压榨过滤机DYD2000—NGB90675.3液压控制、压辊表面为塑料涂层、滤带有效宽度 3000 mm,并先经真空预脱水、后经相对辊压榨的带式压榨过滤机！
带式压榨过滤机DYZ/X3 000--SGB9067附加说明：
本标准由全国分离机械标准化技术委员会提出。本标准由合肥通用机械研究所归口。本标准由合肥通用机械研究所负责起草。
