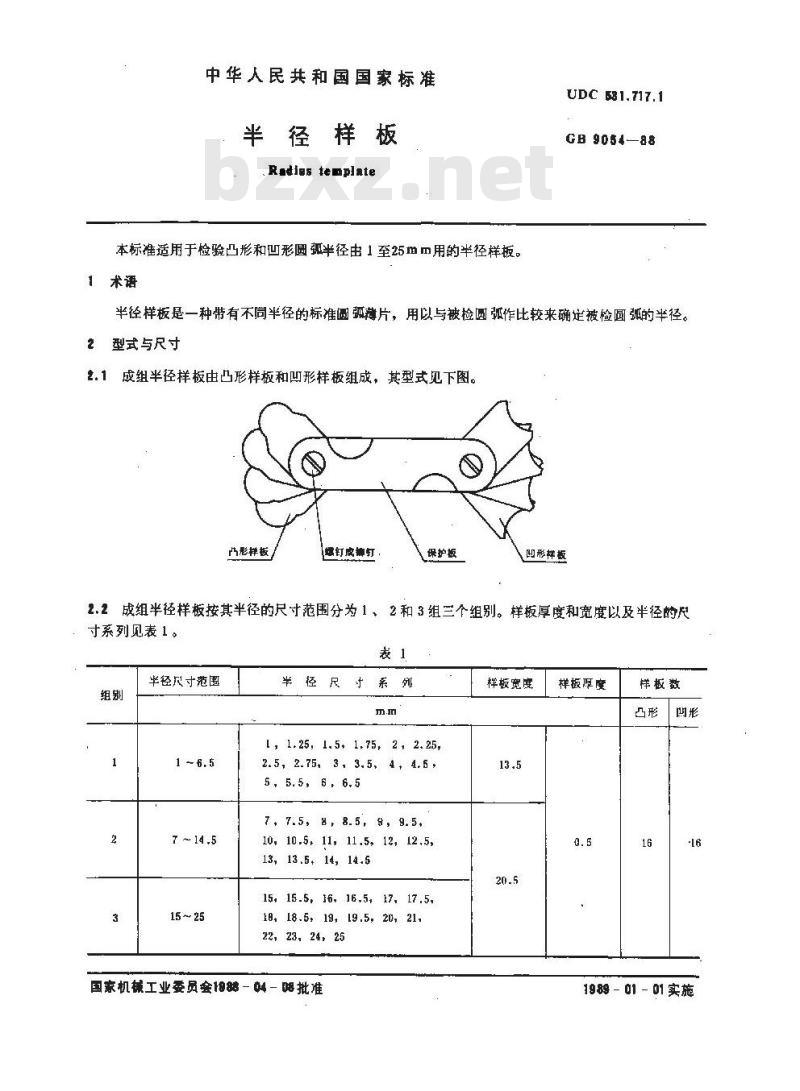

【国家标准(GB)】 半径样板

中华人民共和国国家标准wwW.bzxz.Net
半径样板
. Radigs template
本标准适用于检验凸形和凹形圆弧半径由1至25mm用的半径样板。1术语
UDC 581.717.1
CB 9054—88
半径样板是一种带有不同半径的标准圆孤薄片，用以与被检圆弧作比较来确处被检圆弧的半径。2型式与尺寸
2.1成组半径样板由凸形样板和凹形样板组成，其型式见下图。凸形样板，
螺钉成抑灯
保护板
凹形样板
2.2成组半径样板按其半径的尺寸范围分为1、2和3组三个组别。样板厚度和宽度以及半径的尺寸系列见表1。
毕径尺寸范围
15 ~25
半径尺
1，1.25,1.5，1.75,2，2.25,
2.5,2.753，3.544.5,
5, 5.5, 6, 6.5
7，7.5，8，8.5,9，9.5,
10,10.5,11，11.5,12,12.5,
13,13.5,14,14.5
15, 15.5, 16, 16.5, 17, 17.5.18, 18.5, 19, 19.5, 20, 21.
22, 23, 24, 25
国家机械工业委员会188－4—限批准样板宽度
样板厚度
样板数
1989 - 01 - 01实施
GB 9064—88

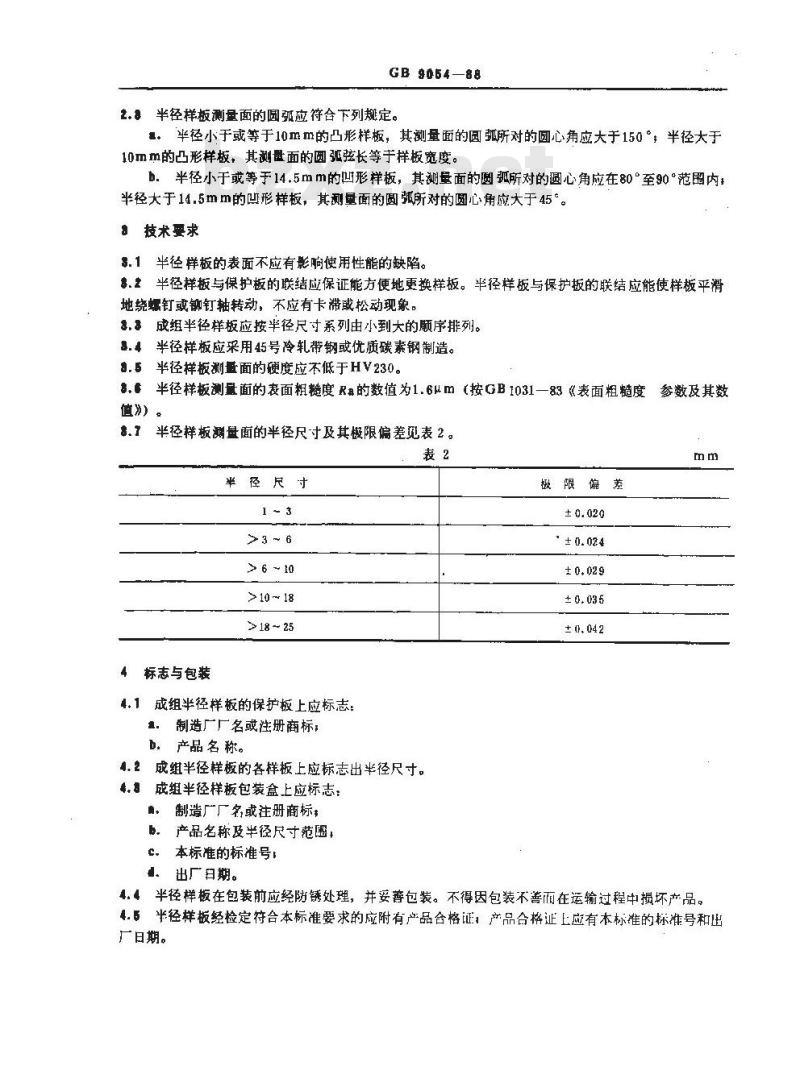

2.8半径样板测量面的圆弧应符合下列规定。1。半径小于或等于10mm的凸形样板，其测量面的圆弧所对的圆心角应大于150°，半径大于10mm的凸形样板，其测盘面的圆弧弦长等于样板宽度。b．半径小于或等于14.5mm的凹形样板，其测量面的圆弧所对的圆心角应在80°至90°范围内半径大于14.5mm的凹形样板，其测量面的圆弧所对的圆心角应大于45°。。技术要求
$.1半径样板的表面不应有影响使用性能的缺陷。.半径样板与保护板的联结应保证能方便地更换样板。半径样板与保护板的联结应能使样板平滑地绕螺钉或铆钉轴转动，不应有卡滞或松动现象。，3成组半径样板应按半径尺寸系列由小到大的顺序排列。.4半径样板应采用45号冷轧带钢或优质碳素钢制造。a.5半径样板测重面的硬度应不低于HV230。8.半径样板测量面的表面粗糙度Ra的数值为1.6um（按GB1031一83《表面粗糙度参数及其数
值》）。
半径样板测量面的半径尺寸及其极限偏差见表2。表2
半径尺寸
>3 ~ 6
> 6 ~ 10
>10 ~ 18
>18 ~ 25
标志与包装
4.1成组半径样板的保护板上应标志：制造厂厂名或注册商标；
b．产品名称。
4.2成组半径样板的各样板上应标志出半径尺寸。6.成组半径样板包装盒上应标志：，
制造广广名或注册商标
b。产品名称及半径尺寸范围，
c本标准的标准号：
。出厂日期。
极限偏差
± 0. 024
4.4半径样板在包装前应经防锈处理，并妥善包装。不得因包装不善而在运输过程中损坏产品。4.5半径样板经检定符合本标准要求的应附有产品合格证：产品合格证上应有本标准的标准号和出厂日期。
GB 9054—88

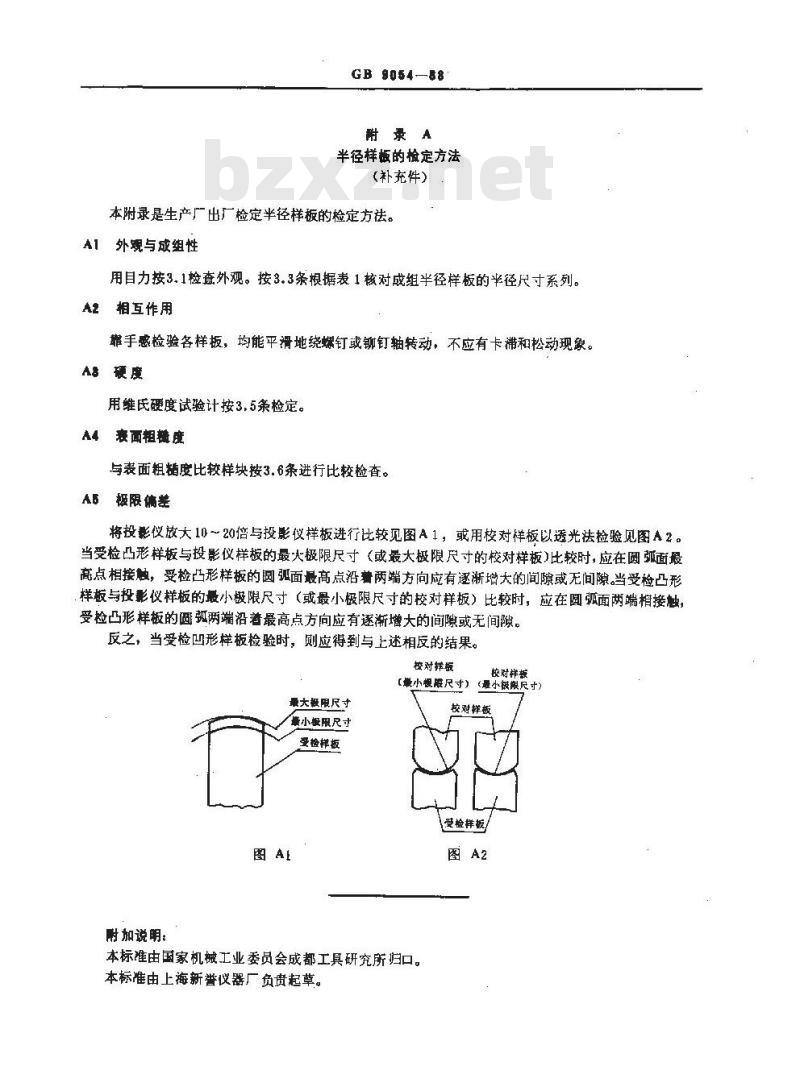

附录A
半径样板的检定方法
（补充件）
本附录是生产厂出厂检定半径样板的检定方法。A1 外观与成组性
用目力按3.1检查外观。按3.3条根据表1核对成组半径样板的半径尺寸系列。A2相互作用
靠手感检验各样板，均能平滑地绕螺钉或铆钉轴转动，不应有卡滞和松动现象。As硬度
用维氏硬度试验计按3.5条检定。A4衰面粗糖度
与表面粗度比较样块按3.6条进行比较检查。A5极限偏差
将投影仪放大10~20倍与投影仪样板进行比较见图A1，或用校对样板以透光法检验见图A2。当受检凸形样板与投影仪样板的最大极限尺寸（或最大极限尺寸的校对样板)比较时，应在圆弧面最高点相接触，受检凸形样板的圆弧面最高点沿着两端方向应有逐渐增大的间隙或无间隙。当受检凸形样板与投影仪样板的最小极限尺寸（或最小极限尺寸的校对样板）比较时，应在圆弧面两端相接触受检凸形样板的圆弧两端沿者最高点方向应有逐渐增大的间隙或无间隙。反之，当受检凹形样板检验时，则应得到与上述相反的结果。校对样板
嵌对样板
【嫩小根限尺寸】《最小极限尺寸）最大极限尺寸
掌小握限尺寸
受检样板
附加说明：
本标准由国家机械工业委员会成都工具研究所归口。本标准由上海新誉仪器厂负贵起草。校对样板
受检样板
