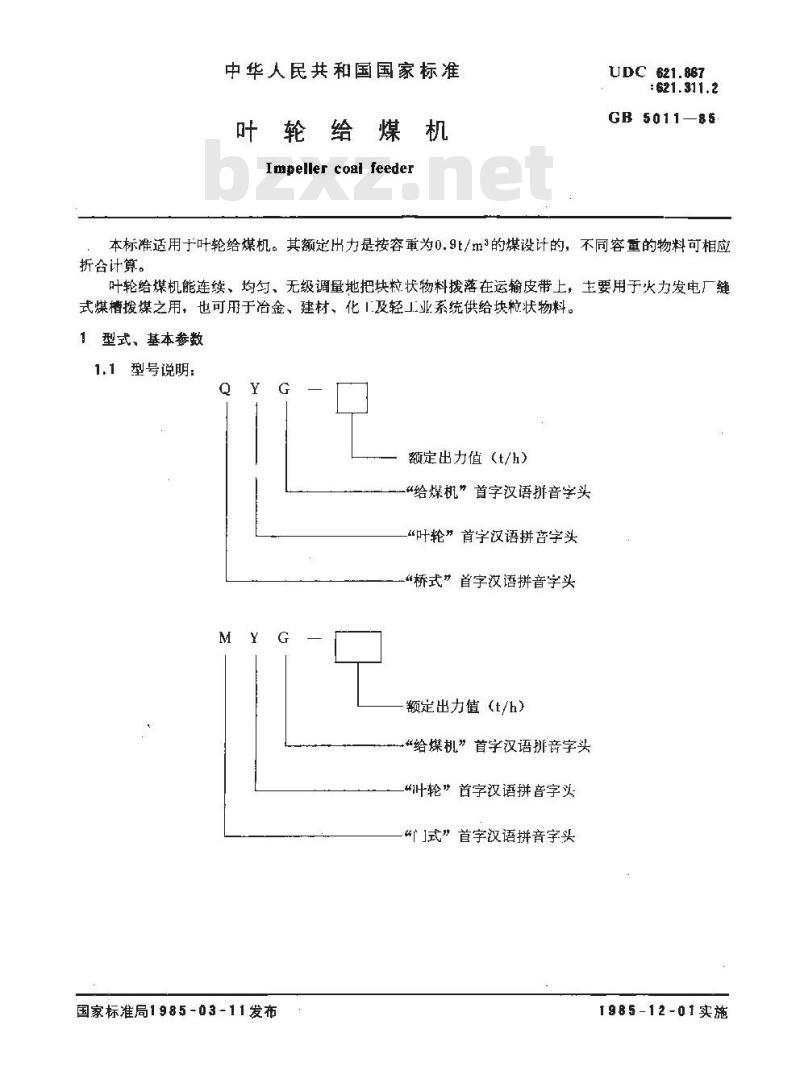

中华人民共和国国家标准
叶轮给煤机
Impeller coal feeder
UDC 621.887
: 621.311.2
GB 5011—85
本标准适用于叶轮给煤机。其额定出力是按容重为0.9t/m的煤设计的，不同容重的物料可相应折合计算。
叶轮给煤机能连续，均匀、无级调量地把块粒状物料拨落在运输皮带上，主要用于火力发电厂缝式煤槽拨煤之用，也可用于冶金、建材、化1及轻工业系统供给块粒状物料。1、型式、基本参数
1.1型号说明：
额定出力值（t/h）
“给煤机”首字汉语拼音字头
“叶轮”首字汉语拼音字头
“桥式”首字汉语拼音字头
国家标准局1985-03-11发布
额定出力值（t/h）
“给煤机”首字汉语排音字头
“叶轮”首字汉语拼音字头
“门]式”首字汉语拼音字头
1985-12-01实施

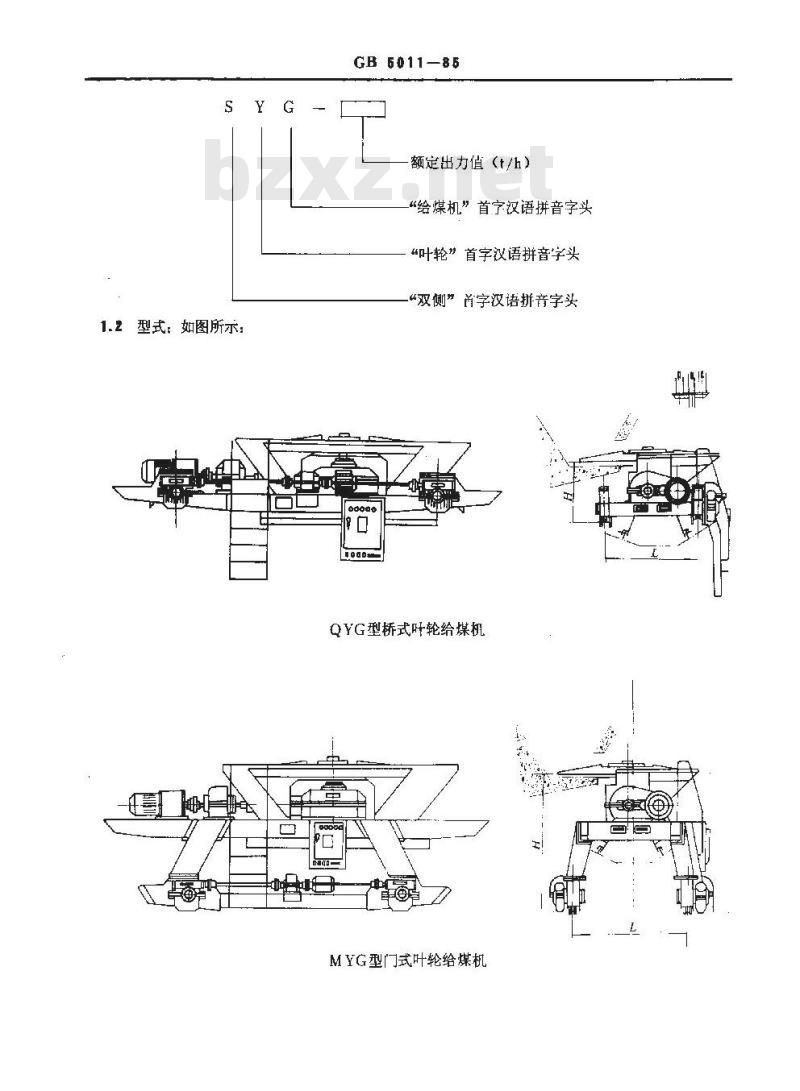

1.2型式：如图所示：
GB 5011—85
额定出力值（t/h）
“给煤机”首字汉语拼音字头
“叶轮”首字汉语拼音字头
“双侧”首字汉语拼音字头
QYG型桥式叶轮给煤机
MYG型门式叶轮给煤机

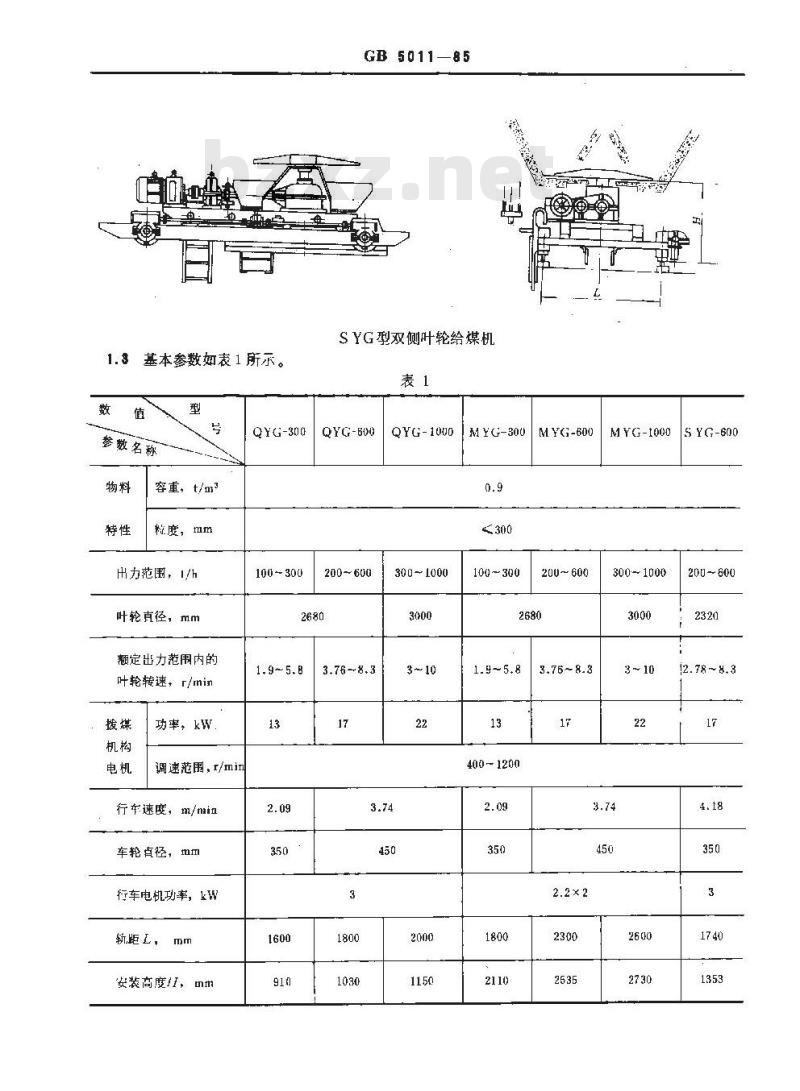

基本参数如表1所示。
数名称
容重，t/m2
粒度，mm
出力范围，1/h
叶轮直径，mm
颖定出力范用内的
叶轮转速，r/nin
功率，kw
调速范围，r/min
行车速度，m/min
车羚直径，mm
行车电机功率，kW
斩距L、
安装高度，nm
QYG-300
100-300
GB 5011—85
SYG型双侧叶轮给煤机
QYG-600
200~600
QYG-1000
300-1000
M YG-300
MYG-B0O
100～300
200～ 600
400-1200
MYG-1000
3001000
SYG-600
200～600
12.78~4.3

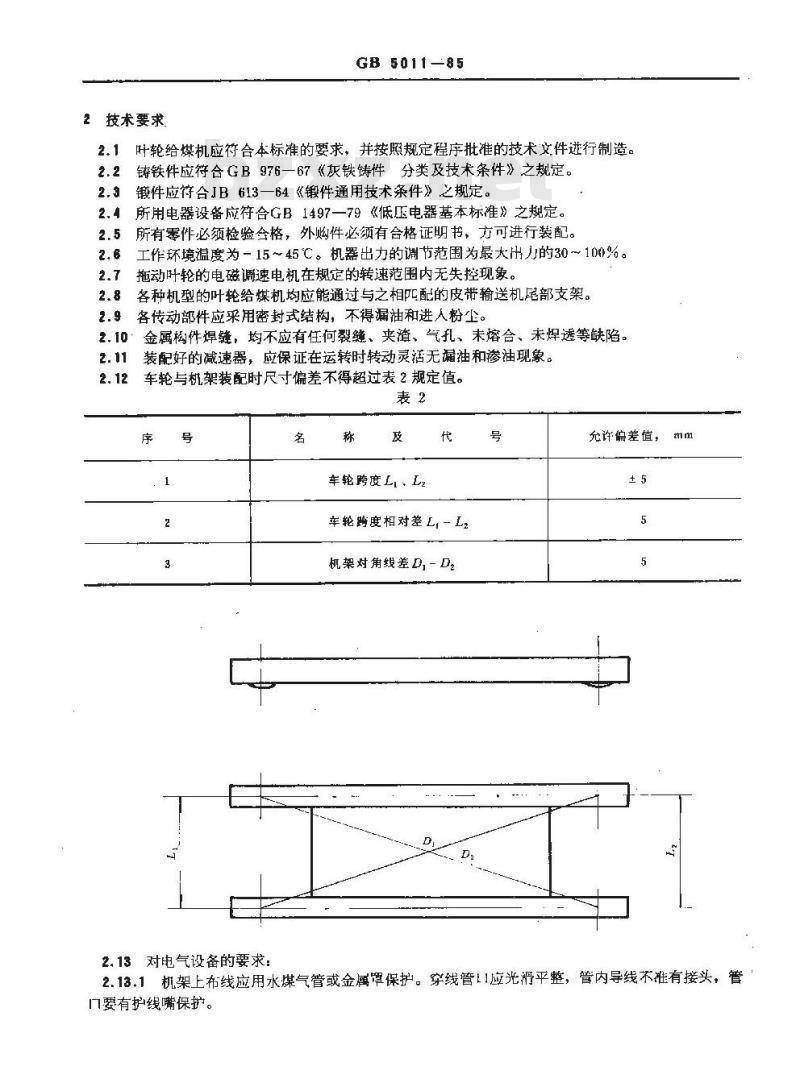

2技术要求
GB 501185
叶轮给煤机应符合本标准的要求，并按照规定程序批准的技术文件进行制造。2.1
2.2铸铁件应符合GB976一67《灰铁铸件分类及技术条件》之规定。锻件应符合JB613一64《锻件通用技术条件》之规定。2.9下载标准就来标准下载网
所用电器设备应符合GB1497一79《低压电器基本标准》之规定。2.
所有零件必须检验合格，外购件必须有合格证明书，方可进行装配。工作环境温度为-15～45℃。机器出力的调节范围为最大出力的30～100%。拖动叶轮的电磁调速电机在规定的转速范围内无失控现象。各种机型的叶轮给煤机均应能通过与之相匹配的皮带输送机尾部支架。各传动部件应采用密封式结构，不得漏油和进人粉尘。金属构件焊继，均不应有任何裂縫、夹渣、气孔、未熔合、未焊透等缺陷。2.10
装配好的减速器，应保证在运转时转动灵活无漏油和渗油现象。车轮与机架装配时尺寸偏差不得超过表2规定值。表2
车轮跨度L,L
车轮跨度相对差L，-L
机架对角线差D,-D
允许偏差值，
2.13对电气设备的要求：
2.13.1机架上布线应用水煤气管或金属罩保护。穿线管应光滑平整，管内导线不准有接头，管口要有护线嘴保护。
GB 5011—85

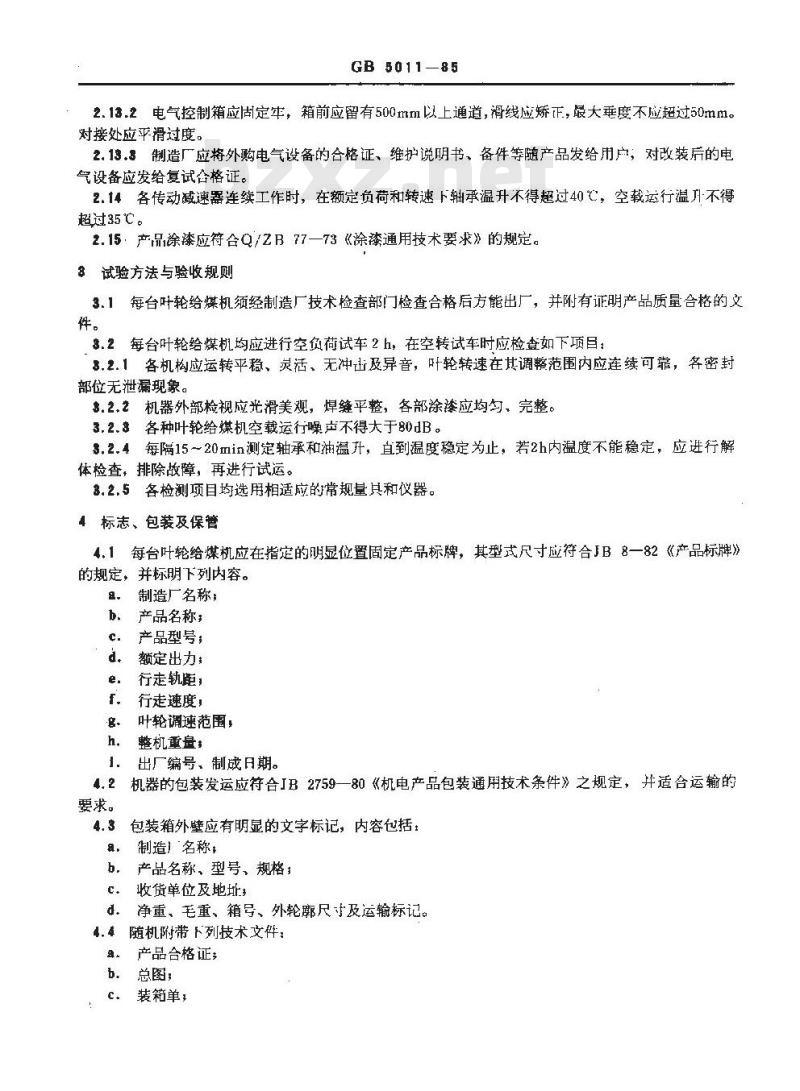

2.13.2电气控制箱应固定牢，箱前应留有500mm以上通道，滑线应矫正，最大垂度不应超过50mm。对接处应平滑过度。
2.13.3制造厂应将外购电气设备的合格证、维护说明书、备件等随产品发给用户，对改装后的电气设备应发给复试合格证。
2.14各传动减速器连续工作时，在额定负荷和转速下轴承温升不得超过40℃，空载运行温升不得超过35℃。
2.15·产品涂漆应符合Q/2B77一73《涂漆通用技术要求》的规定。8试验方法与验收规则
3.1每台叶轮给煤机须经制造厂技术检查部门检查合格后方能出厂，并附有证明产品质量合格的义件。
3.2每台叶轮给煤机均应进行空负荷试车2h，在空转试车时应检查如下项目：3..1各机构应运转平稳、灵活、无冲出及异音，叶轮转速在其调范围内应连续可靠，各密封部位无泄漏现象。
3.2.2机器外部检视应光滑美观，焊缝平整，各部涂漆应均匀、完整。3.2.3各种叶轮给煤机空载运行噪声不得大于80dB。3.2.4每隔15～20min测定轴承和油温升，直到温度稳定为止，若2h内温度不能稳定，应进行解体检查，排除故障，再进行试运。3.2.5各检测项目均选用相适应的常规量具和仪器。4标志、包装及保管
每台叶轮给煤机应在指定的明显位置固定产品标牌，其型式尺寸应符合JB8一82《产品标牌》的规定，并标明下列内容。
制造厂名称；
产品名称；
要求。
产品型号；
额定出力：
行走轨距，
行走速度，
叶轮谓速范围，
整机重盘
出厂编号、制成月期。
机器的包装发运应符合B2759一80《机电产品包装通用技术条件》之规定，并适合运输的4.3
包装箱外壁应有明显的文字标记，内容包括：a.
制造名称
产品名称，型号、规格，
收货单位及地址，
净重、毛重、箱号、外轮廓尺寸及运输标记。4.随机附带下列技术文件：
a产品合格证；
总图：
c．装箱单，
GB5011-85
本标准由中华人民共和国水利电力部提出。本标准由沈阳电力机械厂起草。本标准主要起草人徐志昭、潘光列！
