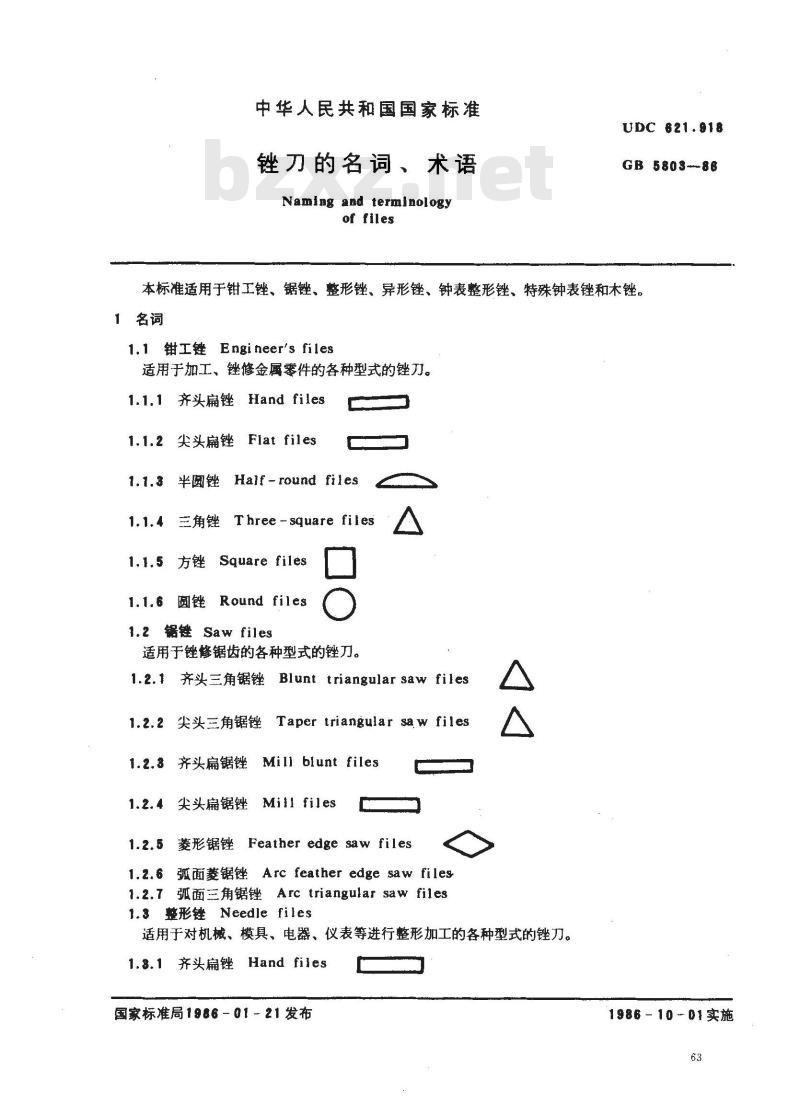

【国家标准(GB)】 锉刀的名词、术语

中华人民共和国国家标准
锉刀的名词、术语　
Naming and terminology
of files
UDC 621.918
GB 5803-86
本标准适用于钳工锉、锯锉、整形锉、异形锉、钟表整形锉、特殊钟表锉和木锉。1名词
1.1 钳工链 Engineer's files
适用于加工、锉修金属零件的各种型式的锉刀。1.1.1齐头扁锉Hand files
1.1.2 尖头扁锉 Flat files
1.1.3 半圆锉 Half -round files三角锉 Three-square files
Square files
Round files
1.2 锯锉 Saw files
适用于锉修锯齿的各种型式的锉刀。1.2.1
齐头三角锯锉
Blunt triangular saw files
1.2.2 尖头三角锯锉 Taper triangular saw files1.2.3齐头扁锯锉Mill bluntfiles1.2.4尖头扁锯锉Mi11files
1.2.5 菱形锯锉 Feather edge saw files1.2.6 弧面菱锯锉 Arc feather edge saw files1.2.7 弧面三角锯锉 Arc triangular saw files1.3 整形锉 Needle files
适用于对机械、模具、电器、仪表等进行整形加工的各种型式的锉刀。齐头扁锉 Hand files
国家标准局1986-01-21发布
1986-1001实施

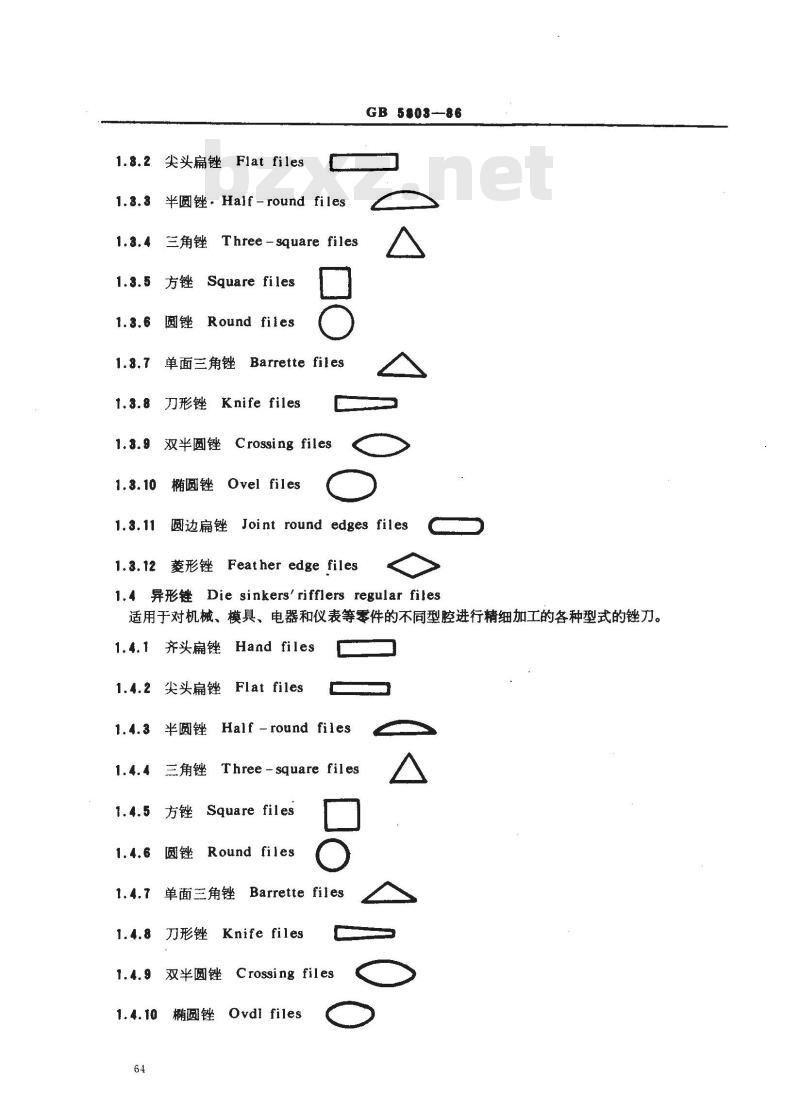

1.8.2尖头扁锉Flatfiles
半圆锉·Haif-round files
三角锉
Three -square files
Square fileswwW.bzxz.Net
Round files
单面三角锉
刀形锉
Barrette files
Knife files
双半圆锉
椭圆锉
Crossing files
Ovel files
圆边扁锉
菱形锉
GB 5803--86
Joint round edges files
Feather edge files
1.4异形锉
Diesinkers'rifflers regular files适用于对机械、模具、电器和仪表等零件的不同型腔进行精细加工的各种型式的锉刀。1.4.1
齐头扁锉Hand files
Flat files
尖头扁锉
Half -round files
1.4.3半圆锉
三角锉
Three - square files
Square files
Round files
单面三角锉
刀形锉
Barrette files
Knife files
双半圆锉
椭圆锉
Crossing files
Ovdl files

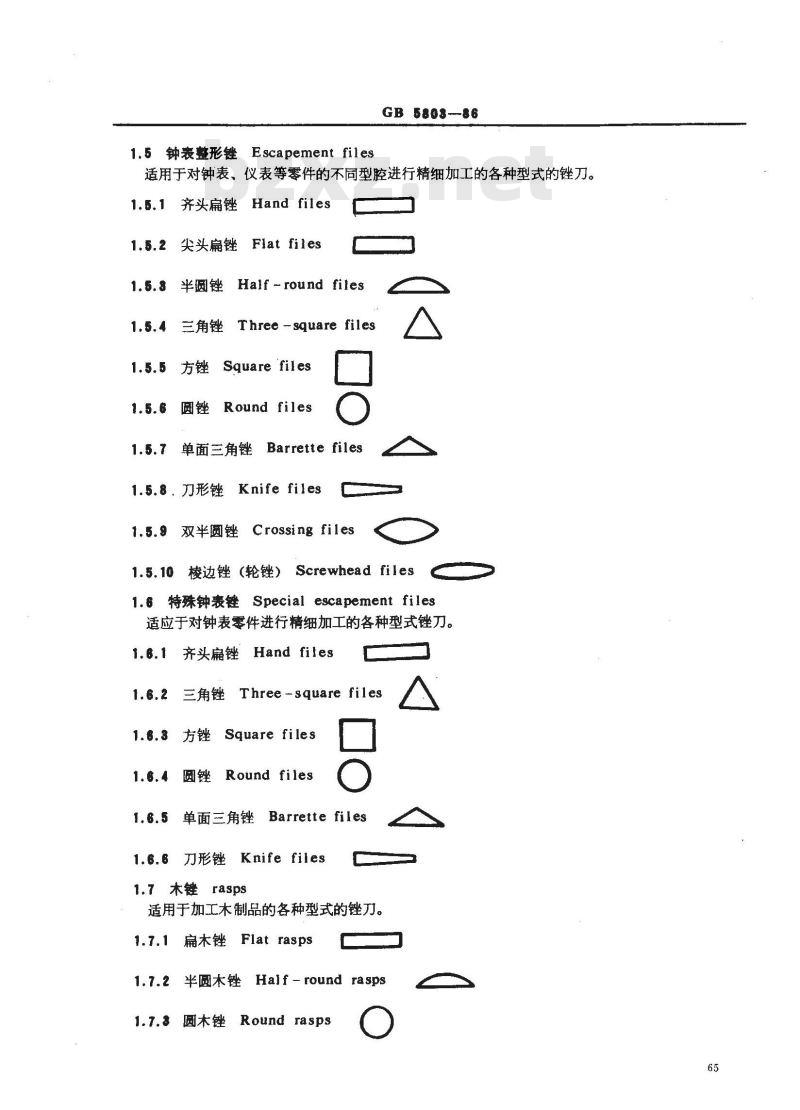

1.5钟表整形链Escapement filesGB 5803--86
适用于对钟表、仪表等零件的不同型腔进行精细加工的各种型式的锉刀。齐头扁锉Hand files
尖头扁锉
半圆锉
三角锉
Flat files
Half - round files
Three -square files
Square files
Round files
单面三角锉 Barrette files
1.5.8.刀形锉Knifefiles
双半圆锉
Crossing files
棱边锉(轮锉）
Screwhead files
1.6 特殊钟表链 Special escapement files适应于对钟表零件进行精细加工的各种型式锉刀。齐头扁锉
Hand files
Three -square files
三角锉
Square files
Round files
单面三角锉
刀形锉
1.7木锉
Barrette files
Knife files
适用于加工木制品的各种型式的锉刀。1.7.1
Flatrasps
扁木锉
Haif - round rasps
半圆木锉
圆木锉
Round rasps
GB 5803-86

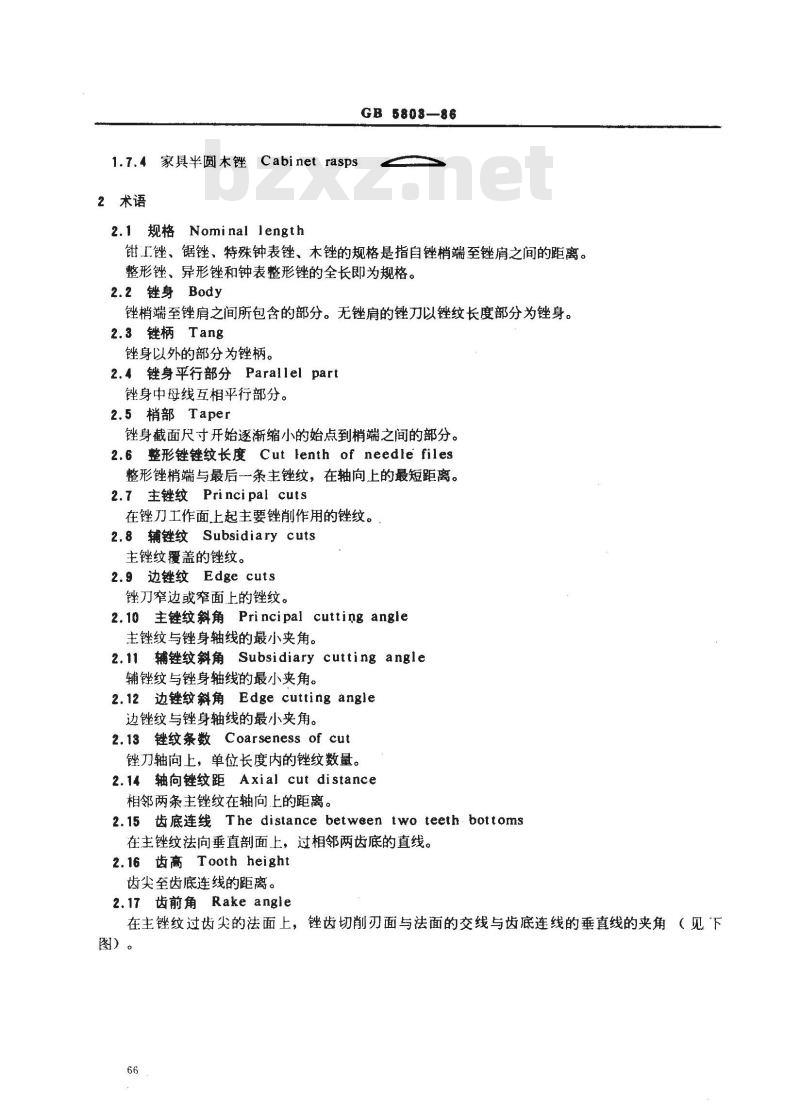

1.7.4家具半圆木锉Cabinet rasps2术语
2.1 规格 Nominal Iength
钳工锉、锯锉、特殊钟表锉、木锉的规格是指自锉梢端至锉肩之间的距离。整形锉、异形锉和钟表整形锉的全长即为规格。2.2 锉身 Body
锉梢端至锉肩之间所包含的部分。无锉肩的锉刀以锉纹长度部分为锉身。2.3锉柄 Tang
锉身以外的部分为锉柄。
2.4 锉身平行部分 Parallel part锉身中母线互相平行部分。
2.5梢部Taper
锉身截面尺寸开始逐渐缩小的始点到梢端之间的部分。2.6 整形锉锉纹长度 Cut lenth of needle files整形锉梢端与最后一条主锉纹，在轴向上的最短距离。2.7 主锉纹 Principal cuts
在锉刀工作面上起主要锉削作用的锉纹。2.8 辅锉纹 Subsidiary cuts
主锉纹覆盖的锉纹。
2.9 边锉纹 Edge cuts
锉刀窄边或窄面上的锉纹。
2.10主锉纹斜角Principal cutting angle主锉纹与锉身轴线的最小夹角。2.11 辅锉纹斜角 Subsidiary cutting angle辅锉纹与锉身轴线的最小夹角。2.12边锉纹斜角 Edge cutting angle边锉纹与锉身轴线的最小夹角。2.13 锉纹条数 Coarseness of cut锉刀轴向上，单位长度内的锉纹数量。2.14 轴向锉纹距 Axial cut distance相邻两条主锉纹在轴向上的距离。2.15 齿底连线 The distance between two teeth bottoms在主锉纹法向垂真剖面上，过相邻两齿底的直线。2.16 齿高 Tooth height
齿尖至齿底连线的距离。
2.17 齿前角 Rake angle

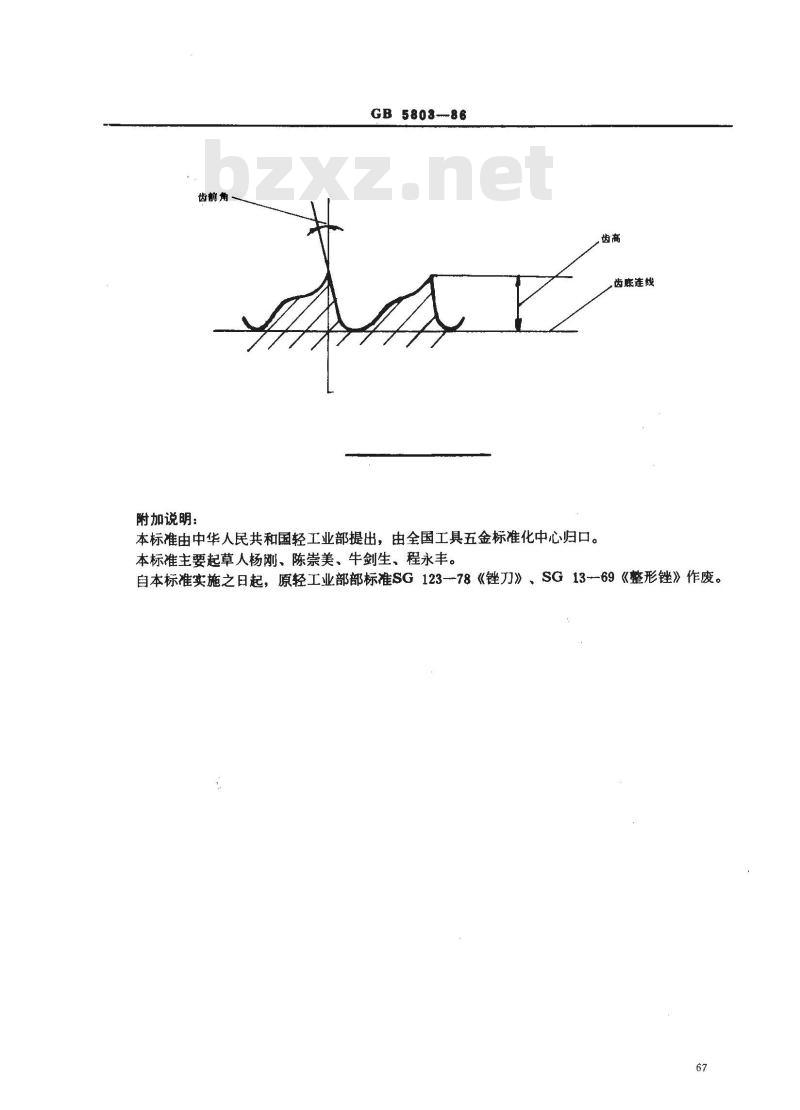

在主锉纹过齿尖的法面上，锉齿切削刃面与法面的交线与齿底连线的垂直线的夹角（见下图）。
齿前角
GB 5803---86
齿底连线
附加说明：
本标准由中华人民共和国轻工业部提出，由全国工具五金标准化中心归口。本标准主要起草人杨刚、陈崇美、牛剑生、程永丰。自本标准实施之日起，原轻工业部部标准SG123--78《锉刀》、SG13-69《整形锉》作废。67
