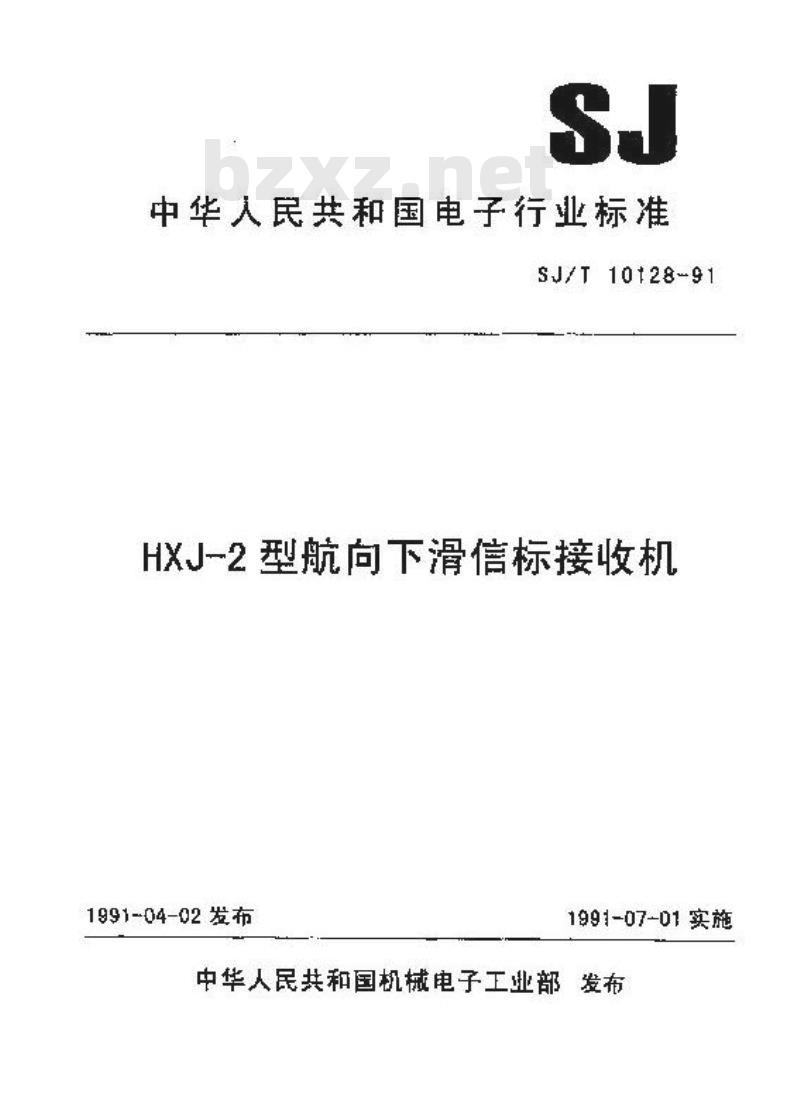

中华人民共和国电子行业标准
SJ/T10t28-91
HXJ-2型航向下滑信标接收机
1991-04-02发布
1991-07-01实施
中华人民共和国机械电子工业部发布3

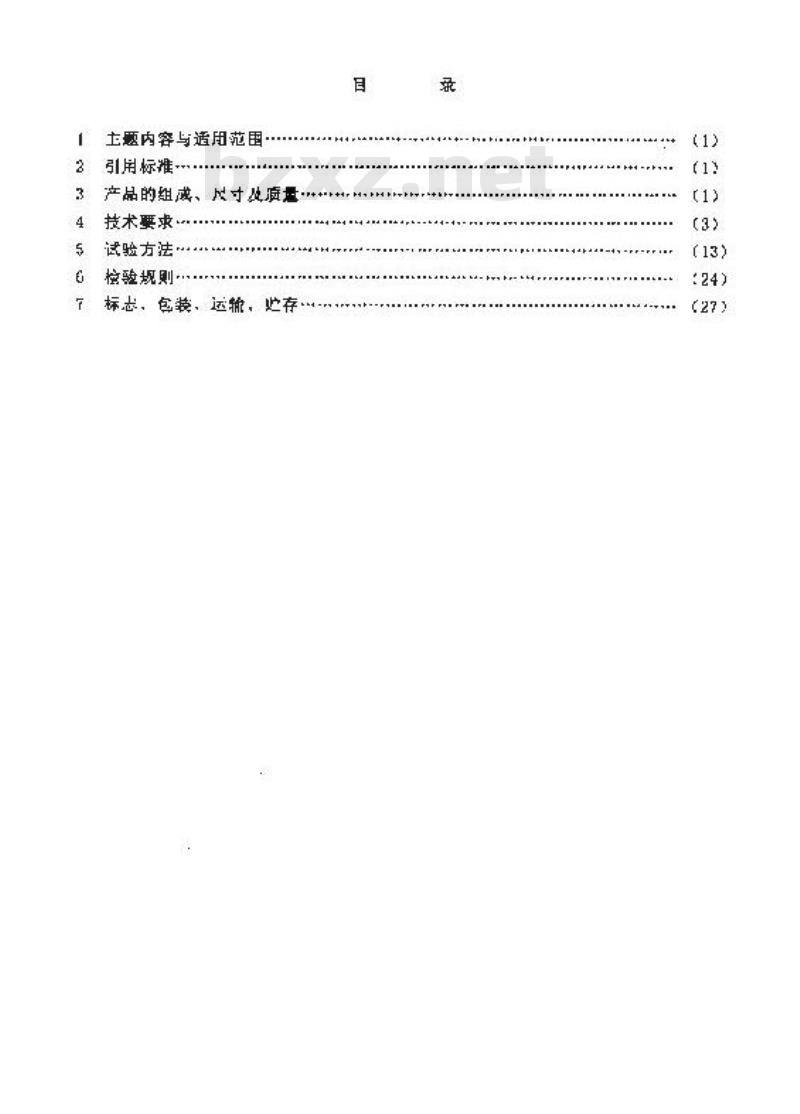

土题内容与适用范国.
引用标准-
产品的组感、及寸效质量
术要求：
试验方法
检验规则
标志，包装，运箍，些存

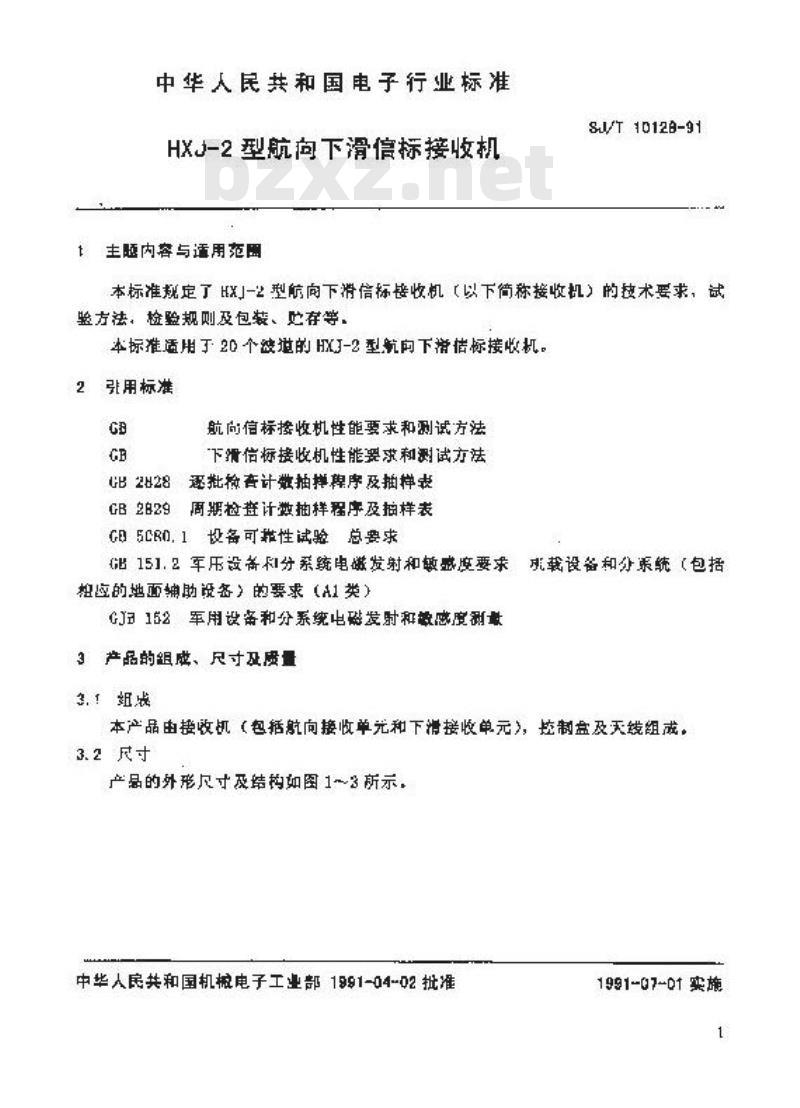

中华人民共和国电子行业标准
HXJ-2型航问下滑信标接收机
1主随内容与适用范围
Sa/T10128-91
本标准规定了X」-2型航向下消信标接收机【以下简称接收机）的技术要求，试验方法，检验规则及包装、贮存等，本标推质用于20个造的HXJ-2型航向下滑估标接收机。2引用标准
航尚信标接收机性能要求和测试方法下滑信标接收机性能要求和测试方法比2028逐批撤查计缴抽摔程序及抽样表GB2829周期检查计抽样程序及拍样表GE5CRO.1投各可靠性试验、总要求(151.2军压设备利分系统电磁发射和敏感度要求克载设备和分票统（包括粗应的地面辅助设备）的要求（A1类）心J715么军用设备和分系统电磁发时和故感度测量3产品的组成、尺寸及度量
本产品由接收机（包循航向接收单光和下滑接收单元），控制盘及天钱组或，3.2尺寸
产品的外形尺寸及结构如图1~3所示，中华人房共和国机械电子工业部1991-04-02批准1991-07-01实施
SJ/T10128-81
为重心

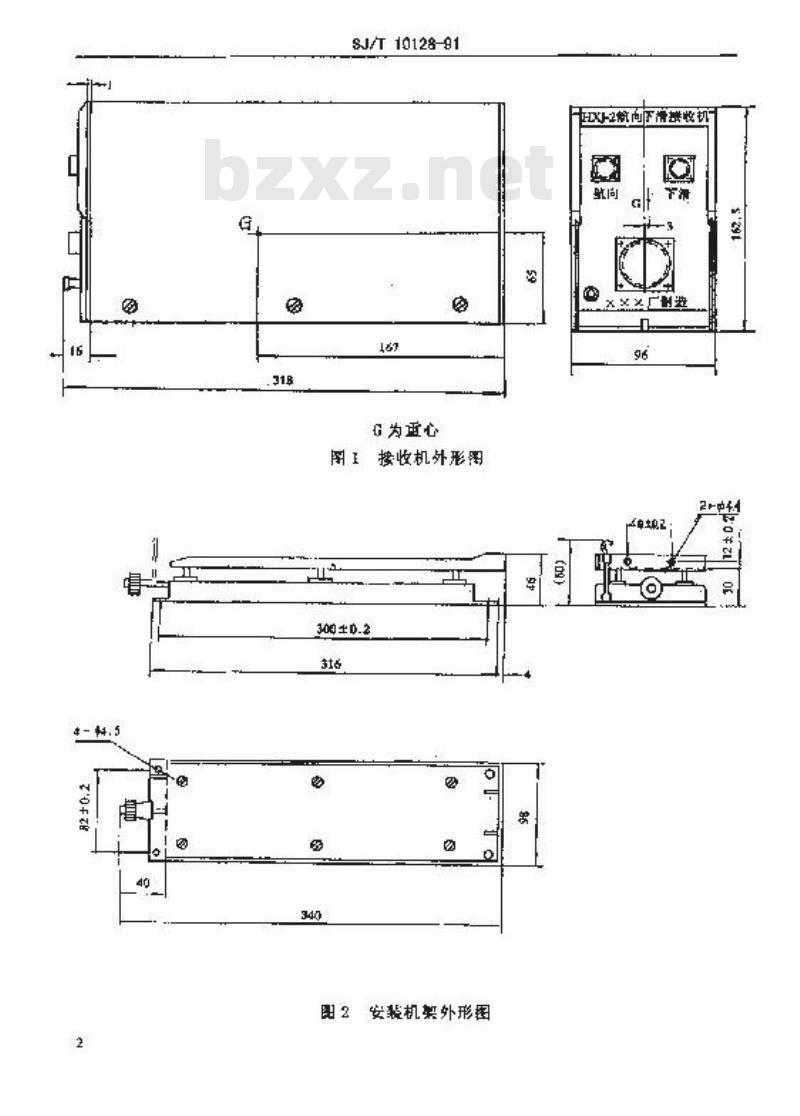

图接收机外形图
图2安装机架外形图
EXH2向下滑燃收机
XXX厂制券
3.3展钟
产品的质盘如下：
接收机，小于3.2kg：
控制：小于0.3kg：
SJ/T 10129-91
HXJ-21控制象
开孔尺寸

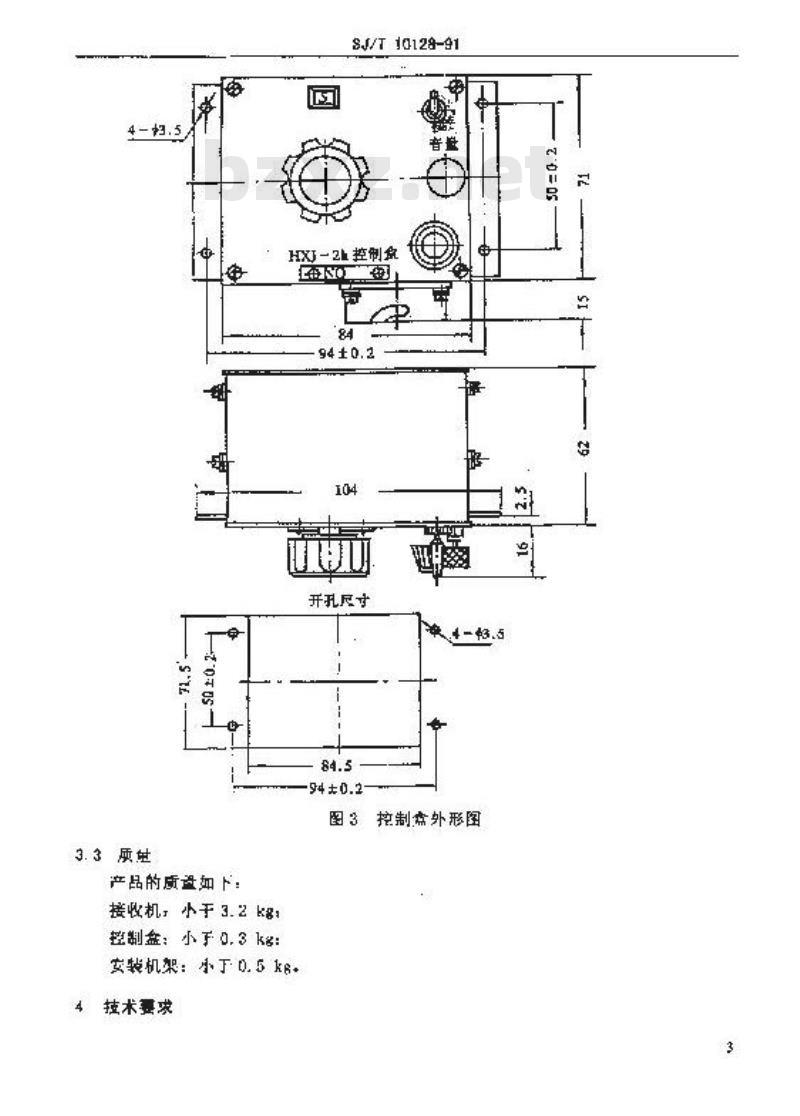

图3挖制外形图
室装机架：小下0.5k
4技术要求
4. 1一做要求
4.1.1控制离
$J/F10128-91
4.1.1.1预定在飞行期间使用的控制盘，无论采敢何种可能的组合形式和控制程序，均不应破坏接收机的工作性能，4.1.1.2存飞行期问不需要调节的控制盘，应设计成飞行员不导接近，4.1.1.3控制盒，5只显示1.作波道辣号、波淇编号与向下滑工作频率的配对应符合4.2.1. 1的规定。
4.1.2大线
4.1.2.1航向信标按收大线的注能应符合标准《航向信标接收机性能要求和测试方中4. 18~4.20条的规定。
4.1.2.2下滑信标接收天线的性能应符合标准《下滑信标接收机性能要求和测试方法中4.14~4.16条的规定，
4.1.3接口和布线
拷收机的拨口，布线规定如图4。4.2性能要求
4.2.1上您潮率及滤道
4.2.1.1工作波遵及频率配对
a.航刷信标接收单元工作在108.1-111.9划1x范围。共20个波道，波道间两200kHz。
b下清信标接改单元.工作在329.3~-335.0H2范网.共有20个被道，波道间隔为300kHz.。
HI-2 航向
下滑接收机
中海沙物心
SJ/T10128-91
航向天线
下满天线
语音/识别音整
+27V电氯输人
电源地
下滑领率控制
航向高电平告替
航向专警公共埔（地）
散面编电平告骨
联向高电平慎商
航向偏离公共端（地）
就闯年电平能高
据音/识刷（低阻）
落音/设期公共端(地)
语音/议测高险）
下滑高电平告暂
下情告雷公共增（地）
·下滑低电平告营
下滑赛鸣平伯高
下偏高公增（地）
下择梯电乎拍高
+12V电盈
-12V电源
飞疗指示：
，112-T5，为32k42F和032°42插头用，为2426\和Q2126*插头座，围4接口布线图
SJ/T10126-91
接收机的波造编专与频率配对表1：表1
4.2.1.2该道转换时间
被趣车配对表
标频平
航向信
波道的转换间应小于2.5点
4.2.2频率总定度
下信标频率
接收机的任意波道，其中心频率的频率毯定度应不大于75x10-\，4.2.3航道糖度
4.2.3.1在下列条件下，航向信标接收单元的航说特度应符仓以上要求：低平±5m;
商电平为50。
2.给航向信标接收单元输入1000的标准航向航逆值号，使其工作在不同递：
b，标雅航向航道信号的电平在50~10000uY范围变化，4.2.3.2在下条件下，上滑信标接收单元的航道精度放满足以下要求：低自乎为D5mY
高电平为0±50m：
SJ/T10128-91
H，给下滑信标接收单元输入700uV的标准下洲航道信号，使其工作在不同波h，标准下滑航道信号的电平在5010000V范围变化。4.2.3.3在下列条件下，航向借标接收单元的航道特度感满以下要求，低电平：
高中平为0=70mV
8标准向航过信导的燃波频率在f主15kEz范围变化注：为被选波均的费返却率【以下间》，h.给航向信标接改单元司时落加的标准航向航进信号和电为500uV高10μV，43dB)，调制频率150Hz、调制度为30%的第一邻近波遵十找信号，且频争在其各自的=15kHz范围变化，.治短间信标接收单元同时施加电平为10000V，调制频率为150日z、谢制度为30%的尤用信号和标准航向航过信号，且无用信号频率在108，心～112.0MHz（=141kH额段除外）范隔变化，标准航向航弹信号电半在30--10100V范函查化：
4给巅向悄标接收单元施加标谁航间语音/识别信号，使其调制频率在350~-3000Hz范围变化
e标准航向航信号的调制频率分别在S0Hz1.和15日1.范围同时变化：
，标准航向测试估号的调制度分别在1腾22%范围同时变化：客，电源电距在2了10%范需变化：l，在低温试验、满温试验。高流试验以及湿热试验期司。4.2.3.4在下承件下，上滑信杯援收单元的航适精度应满足以下要求：低电10V
B，标准下滑航消借号的载波频率在+30kHz范函变化：5：验F滑值标接收单元同时施相标准下滑航逆信和调制率为150H，调制度为30%、电平比标准下游航过信号大20B（但不超过10000）的光用信号，上标准下销航遵信号的电平在50~~10000V范两变化，无用信号频率在329.15-~335.心MHz（f133kHz段除外）范围变化：C：给F滑信标接收单元同时施加标准下滑航道信号和调制源率为150H*，调制应为30%，电平为7500V的无用信号，且便标推下将航道信号的电平在50～10000u范谢变化，无用信号的频累在329.15～335.0MHz（f±283kHz频段除外）范到变化：
SJ/T 10128-91
d，标准F滑航道信号的调制频率在90H+1.5%和150Hz±1.5%范因同时变化：心，标推下滑谢试信号拍调制度在37.5%~-412.5%范国同时变化：f，：电瀛电压在27±10%范南变化图，在低温试验、高温试验、高度试验以及恒定湿热期间。4.2.4偏转的自动增益特性
4.2.4，1向标接收单元
当输入航向信标接收单元的标准航向俯离信号电平在50-~1！000V范围变化时，偏转的变化逐在标准转的满范围内，4.2.4.2下滑信标接收单元
当输入下滑信标接收单元的标准下滑询高信号电平在75-10000uV范函变化时，偏转的变化应在标准偿转的20%范阔内：4.2.5偏转灵敏度
4.2.5.1航向信标接收单元
给航向信标接收单元施所1000的标准航向偏离信号，转灵敏度应满足以下要求：
低电平为90-V：
高电平为 1. 2±0. 50 Y。
4.2.6.2下滑信标接收单光
给下滑宿标接收单元施加700V的标准下滑偏离信号时，偏转灵敏度应满足以下要求：
低电乎为78±5mV
高电平1.00.0V。
4.2.6偏转线性
4.2.6.1航向信标接收单元免费标准下载网bzxz
给航向信标接收单元施50～10000Y的标准航问测试值号，在调制度差为0~±0.093范趣内，偏转应与调制度差战线性，裁性偏差为10%或标准偏转的5%（取其中较人者）
当谢制度差从0.093增加到0.4时，偏转不应减小。4.2.6.2下滑借标接收单元
给下指信标接收单元输入75～10000的标准下诱测试信号，在调微度差为0～0.175范固内，偏转应谢制度差成线性，线性偏差为10%或标准偏转的6%（取其中较大有》。
当调制度差从0.175增本到0.B时，偏转不应减小。4.2.7转响应
4.2.7.1航向信标接收单元
SJ/T10128-91
当标准航向测试信号的调制度差从等突然变化到7.155内的估意整值时，偏转指杀器的指针应在2≤内达到其规定转值的67%，指针的过冲量不大于5%：偏转出流应在0.6S内达到其量偏转的67%，电流过冲量不人于2%.4.2.7.2下游借标接收单元
当标准下清制试信号的调制度差从零突然变化到口.176内的在任数值时，偏离指示器的指针应在23内达到其规定偏转值的67%，指针过冲壁不大丁5%：偏离电流应生1.65内达划其最终偏转值的67%，电流逆冲量不人于2%4.2.E偏跨随调制频半变化的拖定性4.2.B.1航向信标接收单元
给脏向信标接收单元施加1DO的标准就向偏高信号，当谢制额率在9Hz=1.5%和150Hz±1.5%范固同时变化时，其编转指示离开标准转的变化盘不应大于15%。
4.2.8.2下滑信标接收单元
给下滑信标接收单元施加700μV的标准F滑离信号，当谢制频率在90T[z±1.5%和150月z土1.5%范同时变化时，其偏转持示离开标准偏转的变化量不应人于15%.4、2.9接收机灵敏度
4.2.9.1航向信标接收单元
日，在正常的试验大气件F，其灵敏度不劣于10以：3，在低温、高、离度及湿热试睦期间，其灵效度不劣丁15uV。4.2.9.2F滑信标接收单元
E，在正常的试验大气条件F，其灭敏度不劣于20V：b。在概温、高温、高度及湿热试验期间，其灵敏度不势于35uY。4.2.10选择性
4.2.10.1航向信标接收单元
-5掌宽，不小于40kHz：
-dB带宽，不大于130kHz
4.2.10.2下滑信标接收单元
-6带宽，不小于75：
-60GB带宽，不大于250kz.
4. 2. 11告警
4. 2, T1. 1告餐输出
4.2.11.1.1规向借探接收单光
在规定的负载土，其告警整出屯压为：低平为3000000指示有效：
商电平为1522V，人于3指示有效，4.2.11.1.2下谢信坏接收单元
SJ/T[0128-91
在规定的负上.其告警输出内压为：低电平为300～500mV，人于100V指示有效：高电平为15～22V，人于3V指示有效。4.2.11.2告警条件
4.2.11.2.1航问信标接收单元
当出现下列任一恬况时，航向信标接收单元的告警系统应能产生告警指示。8，无射频信号或无90H2和15011调聘信号：6.90z和15信号的调制度同时降为10%C，标准航向储离信号的电平产生50%或小于50%的标准编转。4.2.11.2.2下滑信标按收单元
当出魂下列任一情况时、下滑信标换收单元的告誉系统空能产生告替示。a.无射频信号或无90Hz和150Hz调制信号：b.90Hz和150Hz值专的调制度同时降为20%C。标推下滑偏离信号的电半产生50%或小于5%的标准偏转4.2.12语音/识别频输出
4.2.12.1语音/识别音频输出功率给航向信标接放单元施如20V的标准航向语/识别信号时、音频输出功率应不小下100m*，且信味比不于12B。在2010000V的射懒电平游用内，上速要求均意满是。
4.2.12.2语音/识别音频频率响应给航向信标接收单元输入000uV的标准航向诺音/识别信号，使语查/识别输出功率达到100m，面后在：350～3000Hz范用变化语音/识别信号的谢制频率，语音/识别音频输出功率的变化应不大±3。4.2.12.8语音/识别谱频先真
在航向话音/识别信号电平为50～1D000V及调低频率为850～3000Hz范围内，语音/识别音频输出的失真度应不大于1哗。4.2.12.4语音/认别音频轴出的自动增益特性当标准航向语音/识期借导的电平在50～1000μY范围变化时，语音/识音顺渐出功率的变化应不大于3。
4.2.13假信号应
4.2.13.1航向信标接收单元
在就尚信坏摘收单元的任一波道上，随加频事为90kHz~1000Hz107.8-J12.2Hz燃段除外）、调制频率150Hz、调制流为30%的射频情号，在整个频率范图内，提收机的响感至少低于其中心频率唤应60啦。ED
