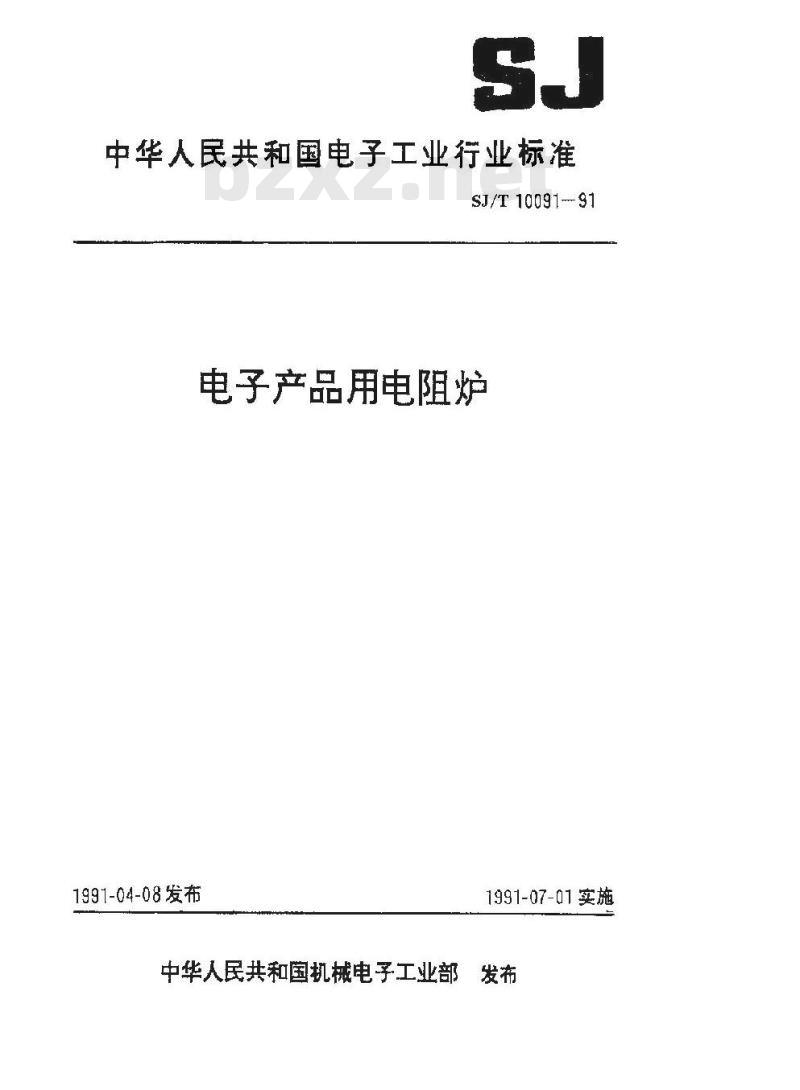

【电子行业标准(SJ)】 电子产品用真空电阻炉通用技术条件

中华人民共和国电子工业行业标准SJ/T10091--91
电子产品用电阻炉
1991-04-08发布
1991-07-01实施

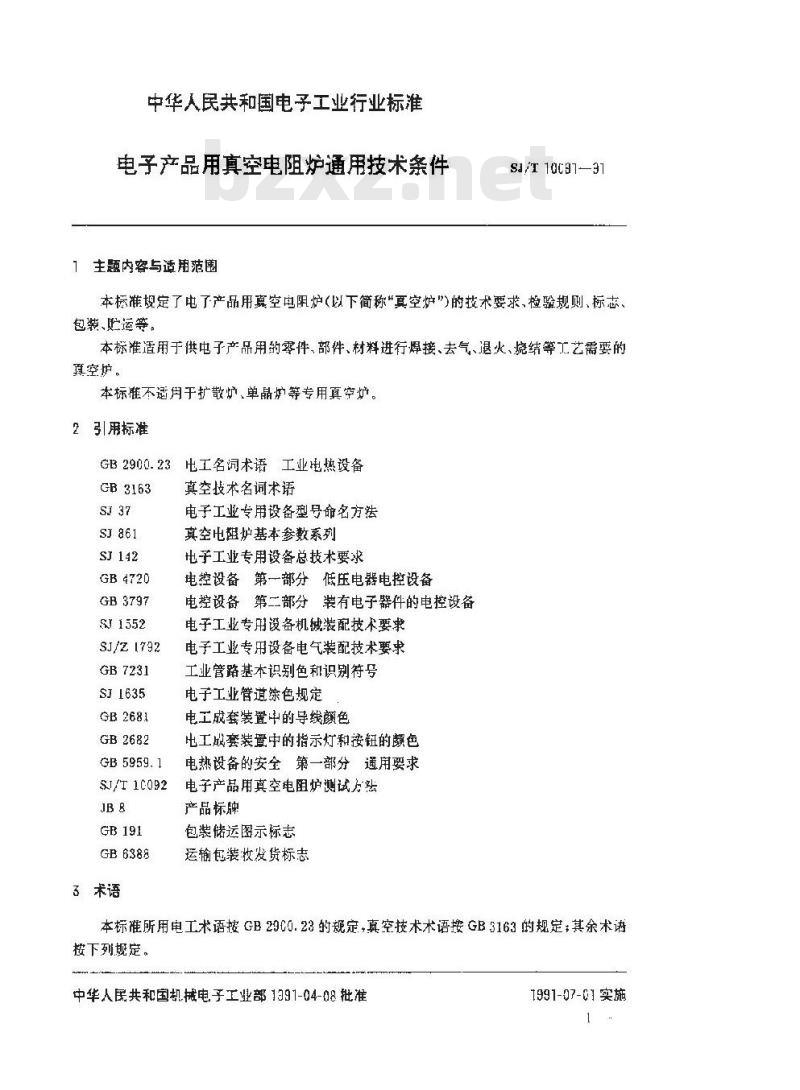

中华人民共和国机械电子工业部发布中华人民共和国电子工业行业标准电子产品用真空电阻炉通用技术条件1主题内容与适用范围
S/1009731
本标准规定了电了产品用真空电阻炉(以下简称\再空炉\)的技术要求,检验规则、标志包装、运等。
本标准适用于供电子产品用的零件、部件、材料进行焊接、去气、退火、烧结等工艺需要的真空炉。
本标准不适月于扩散炉、单晶炉等专用真空炉。2引用标准
GB 2900.23H
电工名词术语工业电热设备
GB3163
GB 4720
GB3797
SJ/Z[792
GB7231
SI1635
GB2681
GB2682
GB 5959.1
S1/T 1C092
GB6388
3术语
真空技术名词术语
电子工业专用设备型号命名方法真空电翘炉基本参数系列
电子工业专用设备总技术要求
电控设备第一部分低压电器电控设备电控设备第二部分装有电子器件的电控设备电子工业专用设备机械装配技术要求电子工业专用设备电气装配技术要求工业管路基本识别色和识别符号电子工业管道涂色规定
电工成套装置中的导线颜色
电工成套装罩中的指示灯和按钮的颜色电热设备的安全第一部分通用要求电子产品用真空电阻炉测试力弘产品标牌
包装储运图示标志
运输包装妆发货标志
本标准所用电工术语接 GB 29C0.23的规定,真空技术术语按 GB3163的规定；其余术谱按下列规定。
中华人民共和国机.械电子工业部1391-04-08批准1991-07-01 实施
3.1真空电阻炉
SI/110091—9
电流適过加热元纤所产生的热量、主要通过热辐射而使在真空坏境中的炉料间接加热的真空炉。
3.2额定功率
设计真空炉时规定的总入功率。3.3额定加热功率
设计真空炉时规定的、用于炉腹加热元件的最大输入功率。3.4量高度
设计真空炉时规定的、未装炉料时所能达到的最高炉温。3.5工作溢度
设计真空炉规定的带便用活度。工作温度通常靠··个温度范。3. 6最高工作温度
设计真空炉时规定的工作温度的最高允许值。3.7试验温度
试验温度是指在对真空炉某项指标进行试验时所规定的避度。当试验方法中未加明确规定时，试验温度即为最高工作温度。3.8恒滥区
恒湿区是指真空炉设计文件及产品标推中规庭的、完成工件主要加热工艺并满足给定的炉温均勾度要求的炉内空间。
3.9空炉升温时间
按产品技术文件中规定的升温程序，把未炉料的真空炉从环境温度加热到试验温度所需要的时间，
3.10空能耗
真空炉未装炉料时，从环境温度开始升至试验温度、并达到热稳定状态时所消耗的能量。
3.11炉摄均度
真空炉在试验温度下的热稳定状态时,炉内恒区的温度均匀程度。表示其在规定的各测溢点上测得的最高温度和最低温度之差。3. 12炉温稳楚度
真空炉在试验温度下的热稳定状态时，任一测温点温度的稳定程度。3.13表面温升
真空炉在试验温度下的热稳定状态时,炉体外表面指定范围内任意点的温度与环境温度之差。
3.14极限压力
真空炉在末未装炉料时的冷态条件下,其再空系统所能达到的趋于秘定的量低压力。3.15热慈真空度
真空炉在未装炉料、娜热至试验摄度、并达到热稳定状态时的炉髓内的压力。3.16压升率
真空炉炉體在冷态及规定真空度时的全封闭情况下，单位时闻内压力的升高率。3 17空炉抽气时间
SJ/T 10091 91

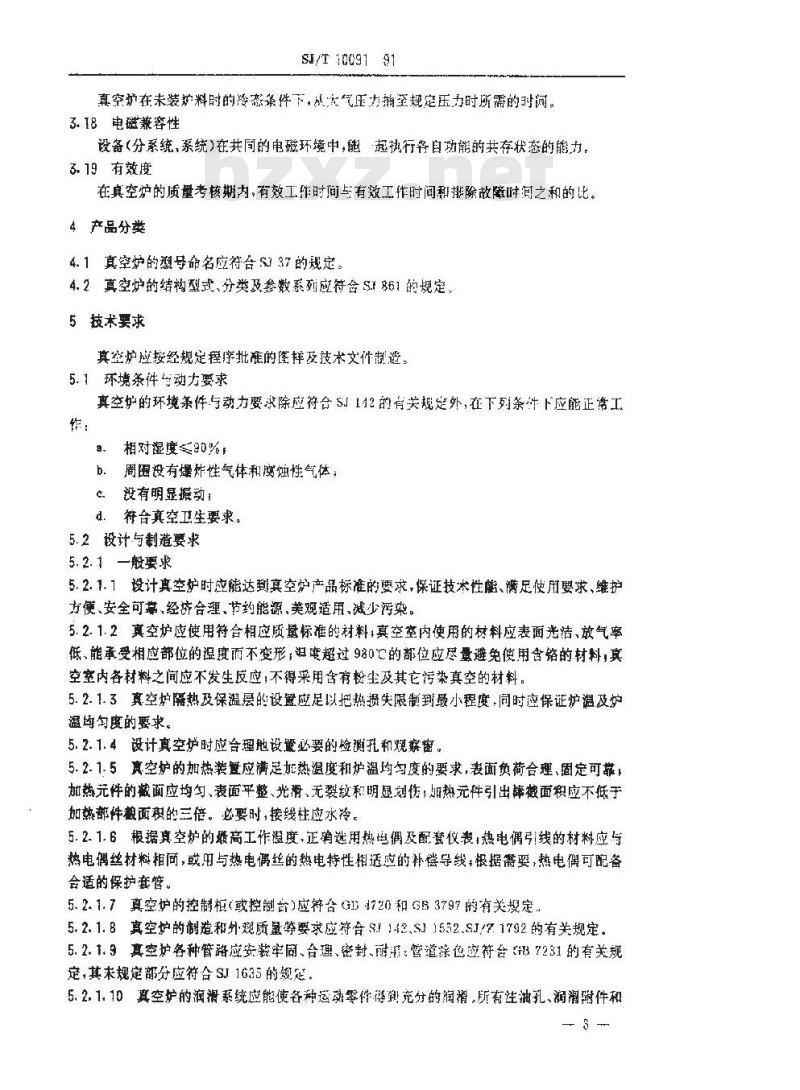

真空炉在未装炉料时的冷态条件下，从无气压力摘茎规定压力时所需的时间。3.18电磁兼客性
设备（分系统，系统）在共同的电磁环境中，起执行务自功能的共存状态的能力，3.19有效度
在真空炉的质量考核期内，有效工作时间与有效工作时间和排除故障时间之和的比。4产品分类
4.1真空炉的型号命名应符合S737的规定。4.2真空炉的结构型式、分类及参数系列应符合S861的规定，5技术要求
真空炉应按经规定程序批难的醛样及技术文件制造。5.1环境条件与动方要求
真空炉的环境条件与动力要求除应符台SJ112的有关规定外，在下列条件下应能正常工作：
a相对显度≤90%
b.周围没有爆炸性气体和腐蚀性气体：没有明显振动；
d、符合真空卫生要求。
5.2设计与制造要求
5.2.1一般要求
5.2.1.1设计真空炉时应能达到真空炉产品标准的要求，保证技术性能、满足使用要求、维护方便、安全可掌、经济合理、节约能源，美观适用、减少污染。5.2.1.2真空炉应使用符合相应质盘标准的材料，真空室内使用的材料应表面光洁、放气率低，能承受相应部位的湿度面不变形，温电超过980的部位应尽量避免使用盒铬的材料，真空室内各材料之间应不发生反应，不得采用含有粉尘及其它污染真空的材料。5.2.1.3真空炉隔热及保温层的设置应足以把热损失限制到最小程度，同时应保证炉温及炉温均匀度的要求。
5.2.1.4设计真空炉时应合理地设囊必要的验测孔和观察密。5.2.1.5真空炉的加热装应满足热温度和炉温均匀勾度的要求，表面负荷合理、固定可靠加热元件的面应均勾，表面平整、光滑，无裂纹和明显划伤，妇热元件引出罐截面积应不抵于如热部件面积的三倍。必要时，接线柱应水冷。5.2.1.6根据真空炉的最高工作温度，正确选用热电偶及配查仪表热电偶引线的材料应与热电偶丝材料相间，或用与热电偶丝的热电特性相适应的补偿导线，根据需要，热电偶可配备合适的保护套管。
5.2.1.7真空护的控制柜（或控制台）应符合G1)4720和6B3797的有关规定。5.2.1.8真空炉的制造和外观质显等要求应符合S142S11552.SJ/7.1792的有关规定。5.2.1.9真空护各种管路应安范牢固、合理、密封、融用：管道涤色应符合<7231的有关规定，其末未规定部分应符合SJ1635的规处。5.2.1.10真空炉的润滑系统应能使各种运动零件得塑充分的润滑，所有性油孔、润润附件和s
注油器盖都应安置在易于操作的郁位。SJ/T10091-91

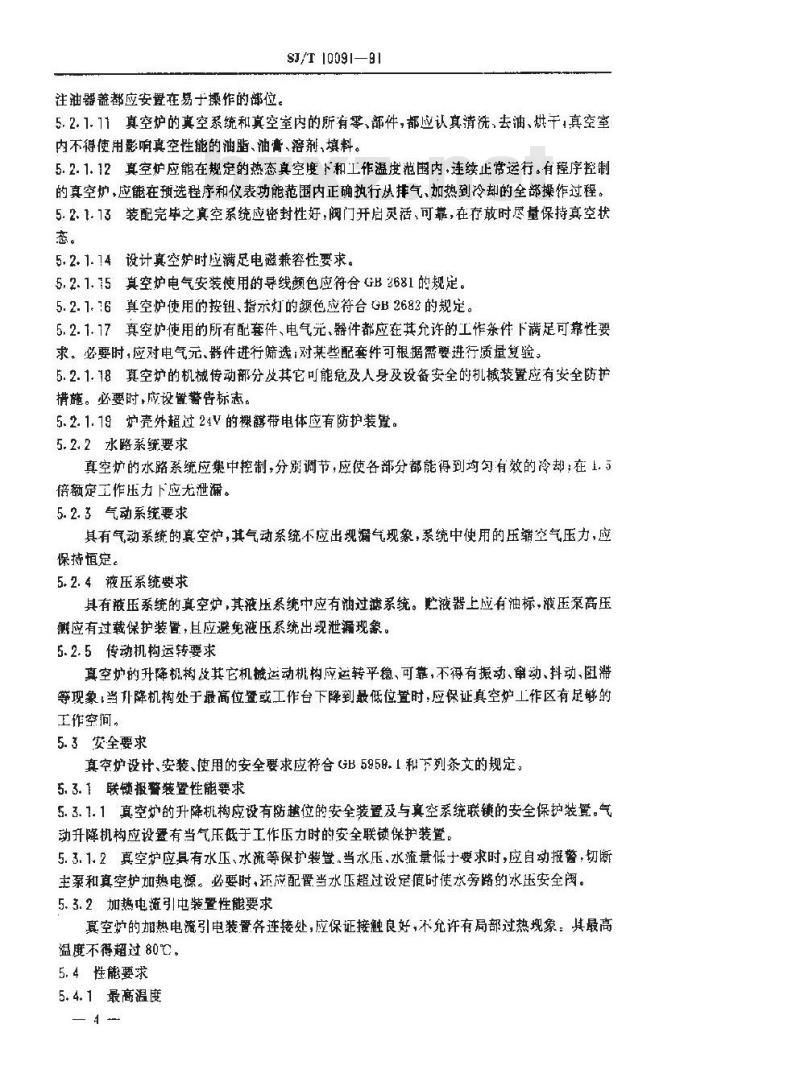

5.2.1.11真空炉的真空系统和真空室内的所有零、部件，部应认真清洗，去油、烘干，真空室内不得使用影响真空性能的油脂、油膏、溶剂,填料。5.2.1.12真空炉应能在规定的热态真空度下和工作温范内·连续止常运行。有程序控制的真空炉，应能在预选程序和仪表功能范围内正确执行从排气，加热到冷却的全部操作过程。5.2.1.13装配完毕之真空系统应密封性好，阀门开启灵活、可靠，在存放时尽量保持真空状态。
5,2.1.14设计真空炉时应满足电磁兼容性要求。5.2.1.75真空炉电气安装使用的导线颜色应符合GB2681的规定。5.2.1.76真空炉使用的按钮、指示灯的额色应符合GB2682的规定。5.2.1.17真空炉使用的所有配套件、电气元，器件都应在其允许的工作条件下满足可靠性要求。必要时，应对电气元.器件进行筛选;对某些配套件可根据需要进行质量复验。5.2.1.18真空炉的机械传动部分及其它可能危及人身及设备安全的机械装置应有安全防护横施。必要时，应设置馨告标志。5.2.1.19炉壳外超过24V的操露带电体应有防护装置。5.2.2水路系统要求
真空炉的水路系统应集中控制，分别调节，应使各部分都能得到均匀有效的冷却；在上.5倍额定工作压力下应无泄漏。
5.2.3气动系统要求
其有气动系统的真空炉，其气动系统不应出现漏气现象，系统中使用的压缩空气压力，应保持恒定。
5.2.4被压系统要求
具有液压系统的真空炉，其液压系统中应有油过滤系统。贮液器上应有油标，液压索高压应有过载保护装置，且应避免液压系统出现泄漏现象。5.2.5传动机构运转要求
真空炉的升降机构及其它机械运动机构应运转平稳、可靠，不得有振动、审动、抖动、阻滞等现象，当升降机构处于最高位昼或工作台下降到最低位置时，应保证真空炉工作区有足够的工作空间，
5.3安全要求
真空炉设计、安装、使用的安全要求应符合GB5959.1和下列条文的规定。5.3.1联锁报警装置性能要求
5.3.1.1真空炉的升降机构应设有防越位的安全装置及与真空系统联的安全保护装置。气动升降机构应设置有当气压低于工作压力时的安全联锁保护装置。5. 3.1.2真空炉应具有水压、水流等保护装管，当水压，水流量低于要求时，应白动报警，切断主泵和真空炉加热电源。必要时，还应配置当水压超过设定值时使水旁路的水压安全阀，5.3.2加热电引电装置性能要求
真空炉的加热电流引电装暨各连接处，应保证接触良好，不允许有局部过热现象：其最高温度不得超过80℃。
5.4：性能要求
5.4.1最高温度
SJ/T 10091-91
真空炉的最高温度应在产品标准中规定。5.4.2最高工作温度
真空炉的最高工作温度应符合S.1861的要求，并在产品标准中规定。5.4.3空炉升温时间
真空炉的空炉升温时间应在产品标推中规定。5.4.4炉温均匀度
真空炉的炉温均勾度应符合SJ861的要求，并在产品标准中规定。5.4.5炉温稳定度
真空炉的炉温稳定度应在产品标准中规定。5. 4. 6 表面温升
在最高工作湿度下，真空炉的炉体外表面温升不得超过30℃。5.4.7空炉能耗
真空炉的空炉能耗应在产品标推中规定，5.4.8水耗量
真空炉的水耗量应在产品标准中规定。5.4.9加热元件冷态直流电阻
真空炉加热元件冷态直流电阳应在产品标准中规定，用三相电源的加热元件，其三相冷态直流电亞应保持平衡，其偏差应不大于5为。5.4.10额定加热功率
真空炉的额定加热功率应在产品标准中规定。当温达到最高温度时，其实际加热功率应为额定加热功率的(85土5)%。wwW.bzxz.Net
5.4.11极限压力
真空炉的极限压力应在产品标准中规定。5.4.12热态真空度
真空炉在试验温度时的热稳定状态下，其热态真空度应符合SJ8E1和产品标准的规定。5.4.13空炉抽气时间
热态真空度为低真空的真室炉，在经干燥和除气的条件下，从大气压达到比规定的热态真空度高一数量级压力的时间不得超过2[min热态真空度为高真空的真空炉，在经干燥和除气的条件下，前级泵应在15m内使真空系统达到规定的预真空要求，主泵启动后，应在45min内达到比规定的热态真空度高一数量级压。
热态真空度为超高真空的真空炉，在经干燥和除气的条件下，前级泵应在15min内便真空系统达到预真空要求，主泵应在此时启动：同时，烘烤装置对真空系统进行不心于210mi的烘烤除气，烘烤结束后，5mln内到比规定的热态真空度高一数量级的压力。烘烤温度与要求在产品标准中规定。
5.4.14压升率
真空炉的压升率应在产品标准中规定，推荐采下列数值，低真空炉
高真空炉
压升率<0.7Pa/h；
压升率_10-pa/h。
5.4.15真空系统动密封
SI/T 10091---91
当真空护的真空案内处于热态真空度时，各动密封处经一小动作循环后，真空空内压力变化不轻耀过势态真空%。
5.4.16缘联
真空炉各相加热元件对护壳租各提相互间的绘缘电阻不得低于0.5M，控制电路对地（在电路不直接接您时）的绝缘电障应不保子1M)5.4.17绝缘耐压强
享空炉对在规定的试验条件和试验电压于保持min，而无闪终或击穿现象，试验电出应特合下装魏定
潮定电缴电压
（整流有效值或直流;4
604704 125
5.，18电藏
试电送
真空护的容控制电路位教通，出常工件。5.5靠性要求
额定统缘电压
（流在数值随流
1354250
2562053500
试验电旺
真空矿的可靠性用有效度指标表示。在符合本标准规定的环境条件及用产避守使出操作规程的情说下，算空的有效度不低于95为，有效考核期为·年5.8成套性要求
5.6，！嘉空的成套性要变应符台产品标推感找术文件的想定。5.6.2制造厂应向用户提供全套随机文件，包据产品合格证使用说明书、备附件清单、易损件图、安装图等，
5.6.3真空炉传用的所有配套件都应有合格证及本身附带的必要的说明文件，6试验方淘
6.1真空炉的试数方法应符合S//T10092和产品标准的规定，6.2真空炉如菌进行S5，T10092规定以外的补充检验项目时，其补充检验项月及基试验方法应在产品标难或技术协议中明确规定、7检验规
真空护的检验出制造厂质检部门主持进行。经检验确认产品质量合格后，方可签发质量台格证。真空护的检验分交收控验利定型验验。7.1交收险验
7.1、：奠举护的变收检验密遵自避行7.1.2交收检验的项国一般实包据：：一教要求格查
水璐深统检套
.商动系统检查
点。额压系统检育：
传动机构运转检查：
联锁报警装置检查：
加热电流引电装登检查
最高温度的量！
最商工作温度的测遣
空炉升温时间的测量；
表面温升的测量，
空炉能耗的测量，
水耗量的谢量1
s/1 10091--91
如热元件玲态直流电阻的测量：赖定加热功率的测量
极限压力的测量
热态真空度的测量；
空炉抽气附间的测量；
压升率的测量；
真空系统动密封检查，
绝缘电阻的测量；
绝缘耐压强度试验：
电路导通性试验
成套性检盘，
包装检查。
7. 2定型检验
7. 2. 1凡属下列情况之~者应进行定型检验：新产品定型时！
产品转广生产时；
当产品的设计、工艺或所用材料的改变影响到产品的质量时：c.
生产间隔三年或三年以上的产品再次生产时，d.
交收检验结果与上次定型检验有较大差异时，7.2-2定型检验的项目包括：
交收检验的所有项目：
炉温均勾度查，
炉温稳定度检查
d。可靠性检查。
7.2.5批量生产（超过5台)的产品应每满三年整试一次，撼试台数为：每批20台以下者,抽斌1台
每批21台50台·抽试2窗：
每批50台以上者，抽试3台。
7.2.4定型检验的样机应从出产检验合格的产品单猫职。当定型检验中发现有不合格项目时，应加倍抽样，对不合格项重新检啦，若仍有不合格项巨，则该批产品判定不合格。7.2.5根据需要，施型检验的部分项目可在工作现场进行检验。 7
SJ/T10091—91
7.2.6在遵守真空炉的运输、存、安装、使用等规定的条件下，从产品到港（站）日起，在12个月内，产品因制造不良或包装不善新发生损坏不能正常工作时，制造厂应负责免费为用户修理、更换零、部件，但产品使用说明书中规定的易损件不在此保证范围内。8标志，包装、运输、贮存
8.1，标志
8.1.1真空炉应设置字迹清晰的标牌,标牌应固定在明显的位暨。标牌应符合JB 8的规定。8.1.2标牌内容一般应包括：
真空炉型和名称：
高工作湿度
工作真空度1
额定功率：
制造广名：
f、产品编号：
g出！期。
8.1.3带有高真空系统或超高真空系统的真空炉，应设置真空系统图。化。1.4真空炉的配套件都应有各自的标牌。8.1.5真空炉的指示、控制、操作、特别是报警、紧急开关等部位应有醒归的标志。8.2包装
8.2. 1 真空炉的包装方法及要求,应符合 SJ 142的规定。有特殊要求时,应在产品标准中规定。
8.2.2真空炉装箱时应按成套性要求提供随机文件和装箱单，8.2.3包装箱外壁应标有符合GB191的规定的“向上”、“轻放”、“重心点”、“怕湿”等包装图示。
8.2.4包装箱外壁应标有品名、规格、数量、重量、收货地址及单位名称、运输号码等收发货标志。收发货标志应符合G邱B6388的规定。8.3 运输
8.3.1真空炉经要善包装后应能达到除远洋海运外的任何交通上具运输要求。8.3. 2真空护在运输过程中不得倒暨、侧放、冲击,并应采取防雨、防潮、防碰撞措箍。8.4贮存
经妥善包装的真空炉，应存放在相对湿度不大于90%，元腐蚀性介质和通风良好的仓库内，并按SJ142的规定进行定期捡查。加说明：
本标准由国营南光机器厂负资起草。
