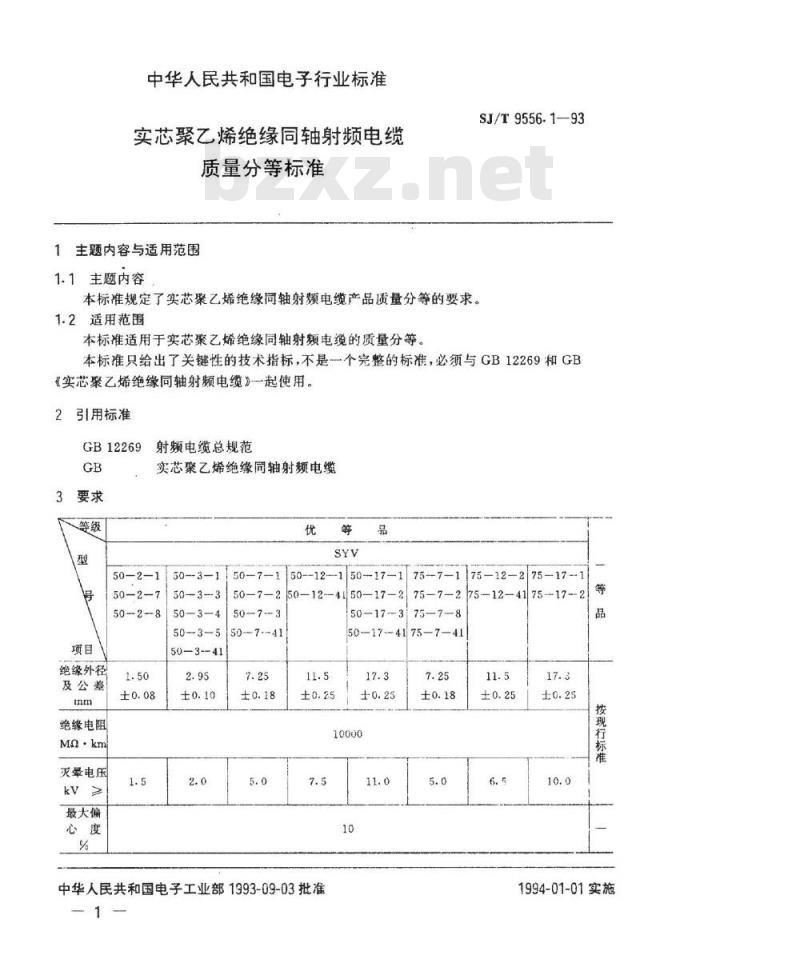

中华人民共和国电子行业标准
实芯聚乙烯绝缘同轴射频电缆
质量分等标准
1主题内容与适用范围
1.1主题内容
本标准规定了实芯聚乙烯绝缘同轴射频电缆产品质量分等的要求。1.2适用范围
本标准适用于实芯聚乙烯绝缘同轴射频电缆的质量分等。SJ/T9556.1—93
本标准只给出了关键性的技术指标，不是一个完整的标准，必须与GB12269和GB《实芯聚乙烯绝缘同轴射频电缆》一起使用。2
引用标准
射频电缆总规范
GB12269
绝缘外径
及公差
绝缘电阻
Ma·km
灭晕电压
最大偏
实芯聚乙烯绝缘同轴射频电缆
50-2-1
50-2-7
50-2-8
50--3-1
50-3-3
50-3-4
50-3-5
50-3--41
50-7-1
50--12--1
50-17-1
50-7—2
50-12--4150—17-2
50-7--41
75-12—275-17-1
75-7-275-12—4175-17--2
50-17-3
375-78
50174175-7—41
中华人民共和国电子工业部1993-09-03批准10
按现行标准
1994-01-01实施
SJ/T9556.1--93

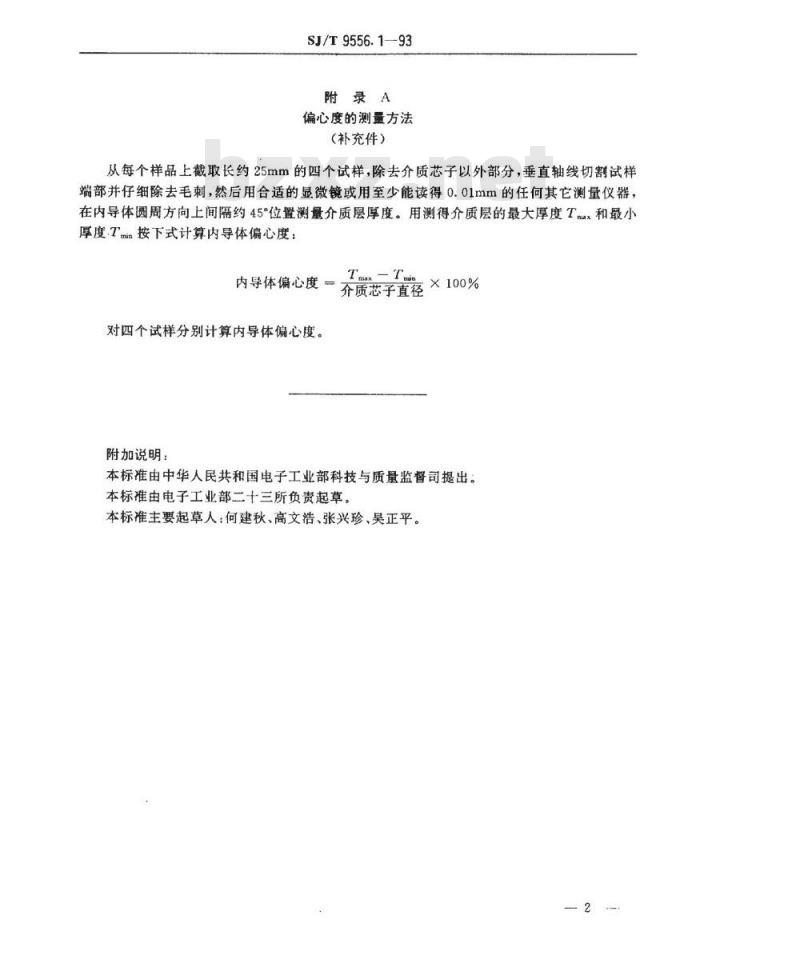

附录A
偏心度的测量方法免费标准bzxz.net
(补充件）
从每个样品上截取长约25mm的四个试样，除去介质芯子以外部分，垂直轴线切割试样端部并仔细除去毛刺，然后用合适的显微镜或用至少能读得0.01mm的任何其它测量仪器，在内导体圆周方向上间隔约45°位置测量介质层厚度。用测得介质层的最大厚度Tx和最小厚度T按下式计算内导体偏心度
内导体偏心度
对四个试样分别计算内导体偏心度。附加说明：
Tmax -Tin
介质芯子直径
本标准由中华人民共和国电子工业部科技与质量监督司提出：本标准由电子工业部二十三所负责起草。本标准主要起草人：何建秋、高文浩、张兴珍、吴正平。
