中华人民共和国电子行业军用标准矩形90°H面小半径弯波导组件详细规范Waveguide assemblies,rectangular90° H-plane, small radius benddetail specification for
SJ51783/194

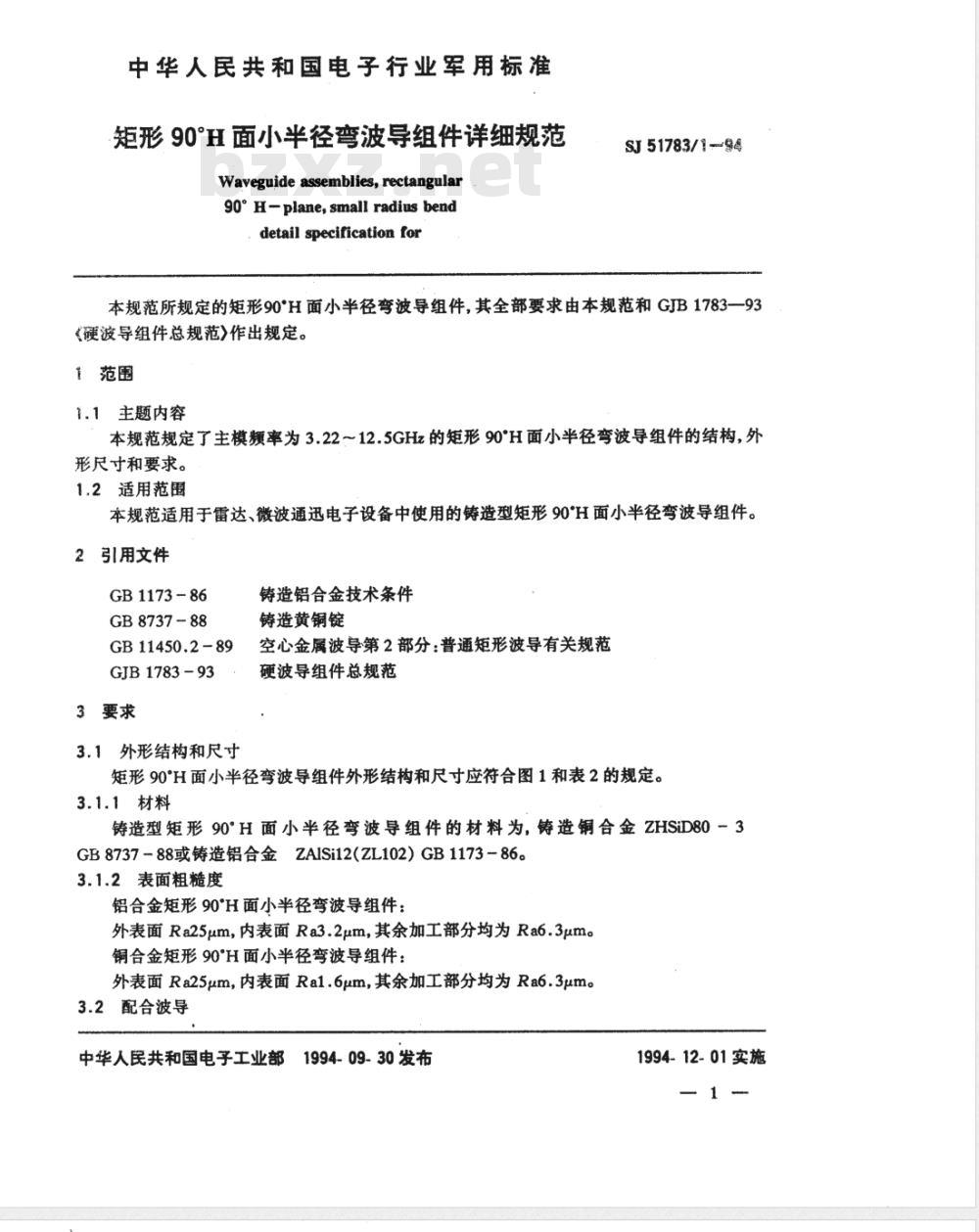

本规范所规定的矩形90°H面小半径弯波导组件，其全部要求由本规范和GJB178393硬波导组件总规范》作出规定。1范围
1.1主题内容
本规范规定了主模频率为3.22～12.5GHz的矩形90°H面小半径弯波导组件的结构，外形尺寸和要求。
1.2适用范围
本规范适用于雷达、微波通迅电子设备中使用的铸造型矩形90'H面小半径弯波导组件。2引用文件
GB1173-86Www.bzxZ.net
GB8737-88
GB11450.2-89
GJB1783-93
3要求
3.1外形结构和尺寸
铸造铝合金技术条件
铸造黄铜锭
空心金属波导第2部分：普通矩形波导有关规范硬波导组件总规范

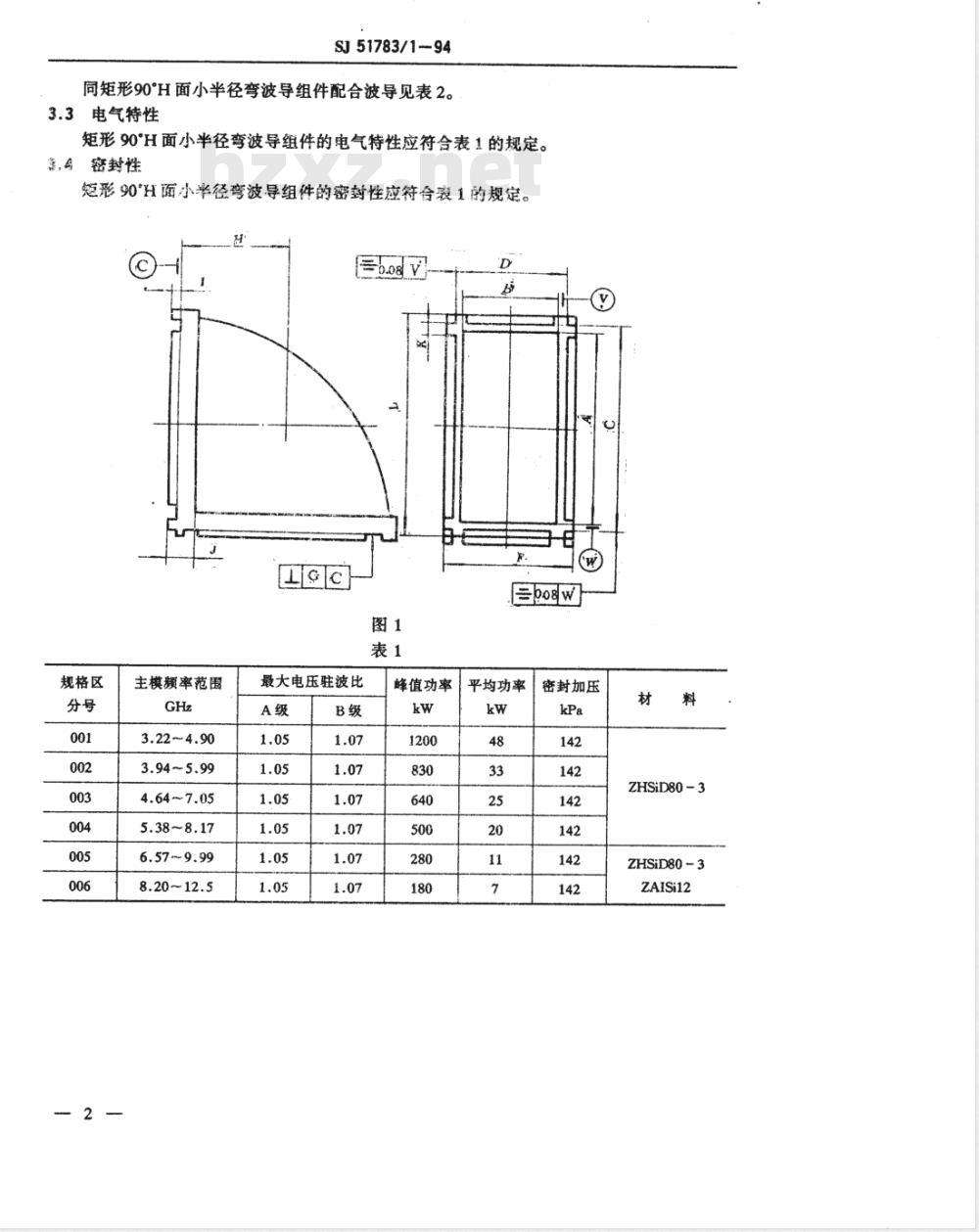

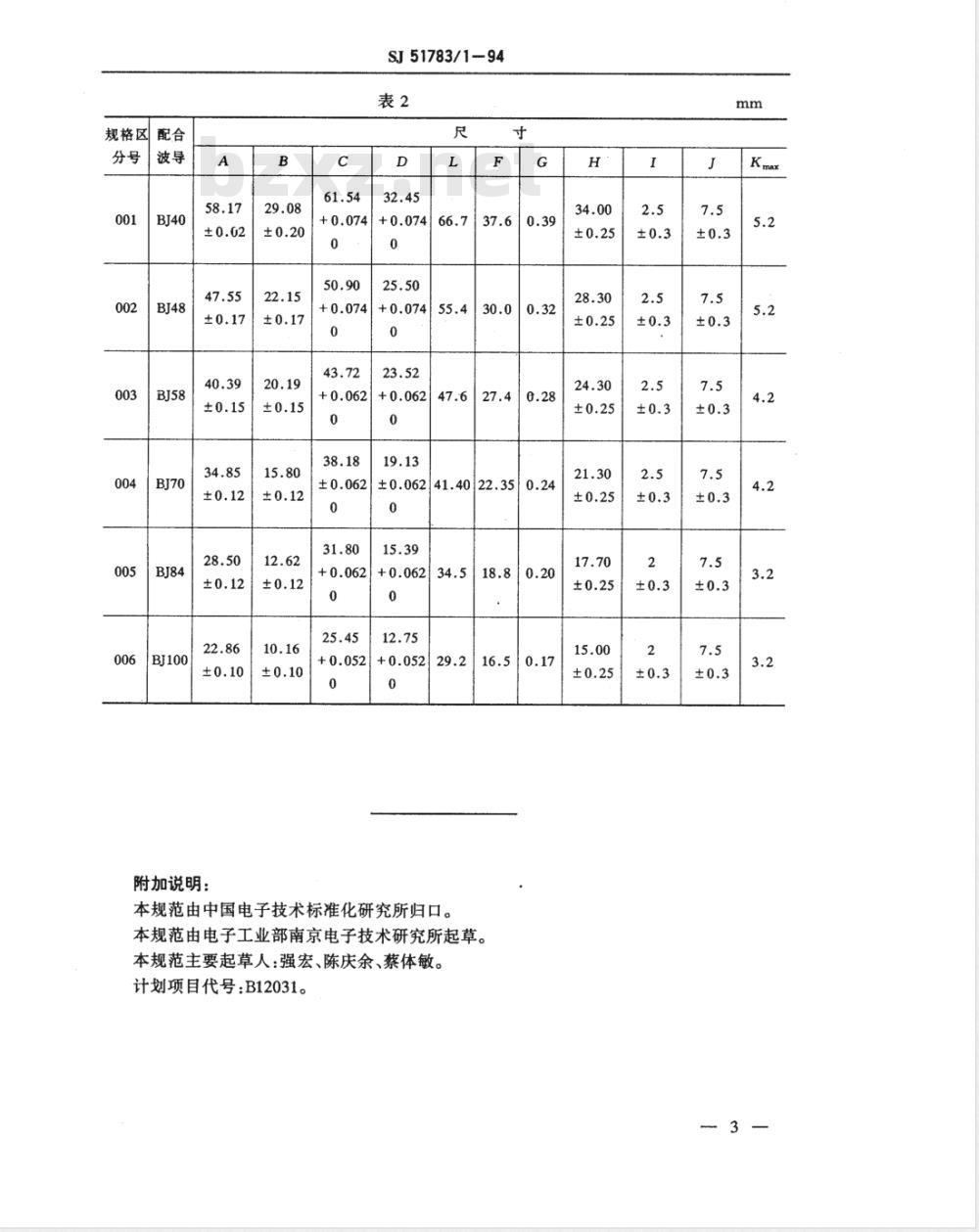

矩形90°H面小半径弯波导组件外形结构和尺寸应符合图1和表2的规定。3.1.1材料
铸造型矩形90°H面小半径弯波导组件的材料为，铸造铜合金ZHSiD80－3GB873788或铸造铝合金ZAISi12(ZL102）GB1173-86。3.1.2表面粗糙度
铝合金矩形90°H面小半径弯波导组件：外表面Ra25um，内表面Ra3.2μm，其余加工部分均为Ra6.3μm。铜合金矩形90H面小半径弯波导组件：外表面Ra25μm，内表面Ral.6μm，其余加工部分均为Ra6.3μm。3.2配合波导
中华人民共和国电子工业部1994-09-30发布1994-12-01实施
SJ51783/1-94
同矩形90°H面小半径弯波导组件配合波导见表2。3.3电气特性
矩形90°H面小半径弯波导组件的电气特性应符合表1的规定。3.4密封性
矩形90°H面小半径弯波导组件的密封性应符合表1的规定。bo8V
规格区
主模频率范围
3.22~4.90
3.94~5.99
4.64~7.05
5.38~8.17
8.20~12.5
最大电压驻波比
蜂值功率
平均功率
密封加压
ZHSiD80-3
ZHSiD80-3
ZAISi12
规格区
附加说明：
SJ51783/1-94
±0.06241.4022.350.24
本规范由中国电子技术标准化研究所归口。18.8
本规范由电子工业部南京电子技术研究所起草。本规范主要起草人：强宏、陈庆余、蔡体敏。计划项目代号：B12031。
