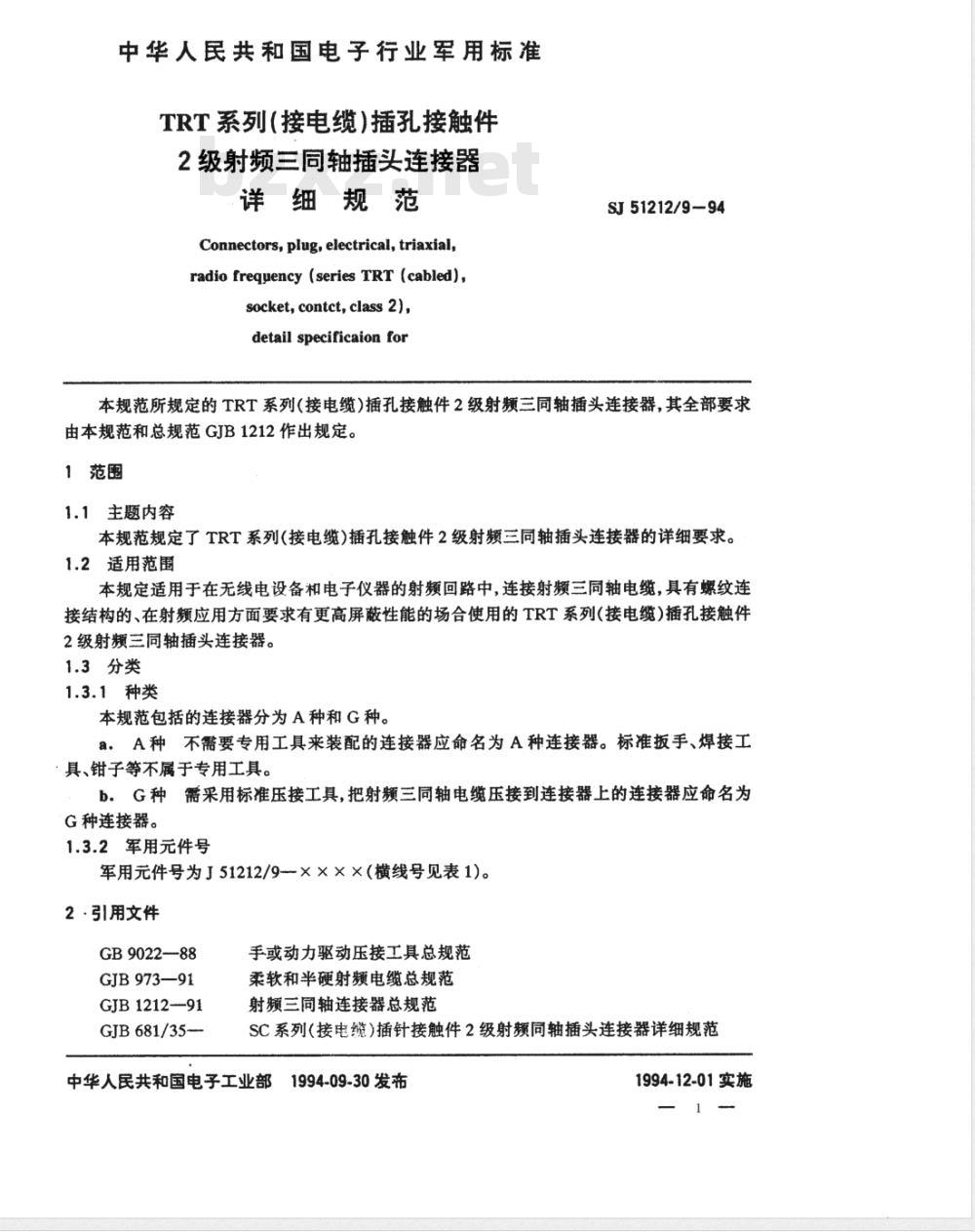

中华人民共和国电子行业军用标准TRT系列（接电缆）插孔接触件
2级射频三同轴插头连接器
详细规范
Connectors,plug,electrical,triaxial,radio frequency (series TRT (cabled)，socket,contct,class 2),此内容来自标准下载网
detail specificaion for
SJ51212/9—94
本规范所规定的TRT系列（接电缆）插孔接触件2级射频三同轴插头连接器，其全部要求由本规范和总规范GJB1212作出规定。1范围
1.1主题内容
本规范规定了TRT系列（接电缆）插孔接触件2级射频三同轴插头连接器的详细要求。1.2适用范围
本规定适用于在无线电设备和电子仪器的射频回路中，连接射频三同轴电缆，具有螺纹连接结构的、在射频应用方面要求有更高屏蔽性能的场合使用的TRT系列（接电缆）插孔接触件2级射频三同轴插头连接器。
1.3分类
1.3.1种类
本规范包括的连接器分为A种和G种。a：A种不需要专用工具来装配的连接器应命名为A种连接器。标准扳手、焊接工具、钳子等不属于专用工具。
b。G种需采用标准压接工具，把射频三同轴电缆压接到连接器上的连接器应命名为G种连接器。
1.3.2军用元件号
军用元件号为J51212/9-××××（横线号见表1）。2·引用文件
GB9022--88
GJB 973—91
GJB1212—91
GJB681/35-
手或动力驱动压接工具总规范
柔软和半硬射频电缆总规范
射频三同轴连接器总规范
SC系列（接电缆）插针接触件2级射频同轴插头连接器详细规范中华人民共和国电子工业部1994-09-30发布1994-12-01实施
SJ51212/7-94

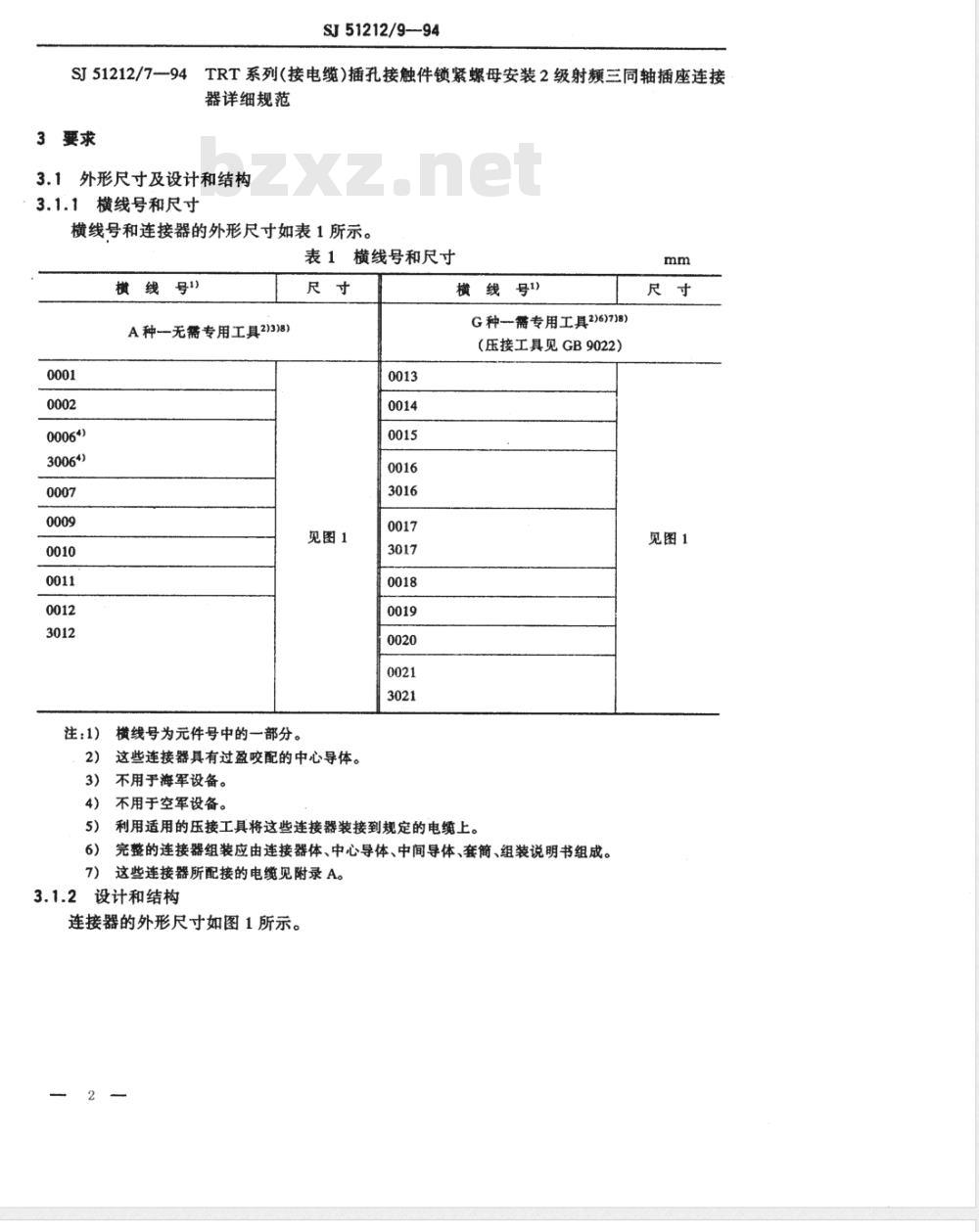

3要求
SJ51212/994
TRT系列（接电缆)插孔接触件锁紧螺母安装2级射频三同轴插座连接器详细规范
3.1外形尺寸及设计和结构
3.1.1横线号和尺寸
横线号和连接器的外形尺寸如表1所示。表1横线号和尺寸
横线号1)
A种无需专用工具2)3)8)
注：1)
横线号为元件号中的一部分。
见图1
这些连接器具有过盈咬配的中心导体。不用于海军设备。
不用于空军设备。
横线号1)
G种一需专用工具2)6)7)8)
（压接工具见GB9022）
利用适用的压接工具将这些连接器装接到规定的电缆上。完整的连接器组装应由连接器体、中心导体、中间导体、套简、组装说明书组成。6）
7）这些连接器所配接的电缆见附录A。3.1.2设计和结构

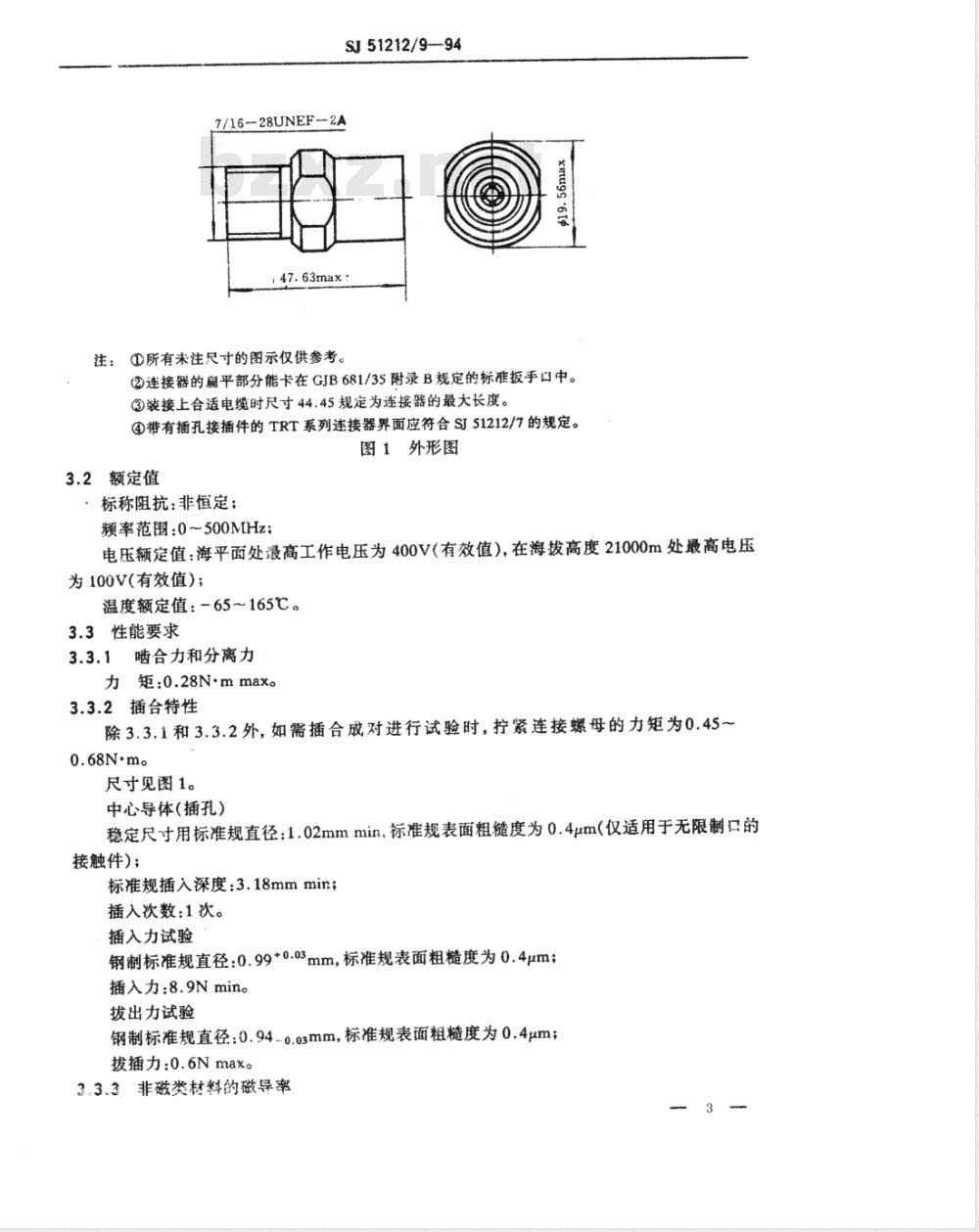

连接器的外形尺寸如图1所示。
见图1
SJ51212/9—94
7/16-28UNEF-2A
47.63max:
注：①所有未注尺寸的图示仅供参考。②连接器的扁平部分能卡在GJB681/35附录B规定的标准扳手口中。③装接上合适电缆时尺寸44.45规定为连接器的最大长度。④带有插孔接插件的TRT系列连接器界面应符合SJ51212/7的规定。图1外形图
3.2额定值
标称阻抗：非恒定；
频率范围：0500MHz:
电压额定值：海平面处慢高工作电压为400V（有效值），在海拔高度21000m处最高电压为100V(有效值）；
温度额定值：-65~165℃。
3.3性能要求
3.3.1啮合力和分离力
力矩：0.28Nmmax。
3.3.2插合特性
除3.3.1和3.3.2外，如需插合成对进行试验时，拧紧连接螺母的力矩为0.45~0.68N·m。
尺寸见图1。
中心导体(插孔）
稳定尺寸用标准规直径：1.02mmmin，标准规表面粗糙度为0.4um（仅适用于无限制扫的接触件)；
标准规插入深度：3.18mmmin；
插入次数：1次。
插入力试验
钢制标准规直径：0.99+0.03mm，标准规表面粗糙度为0.4μm；插入力：8.9Nmin。
拔出力试验
钢制标准规直径：0.94-0.03mm，标准规表面粗糙度为0.4μm；拔插力：0.6Nmax。
3.3.3、非磁类材料的磁导率
SJ51212/9—94

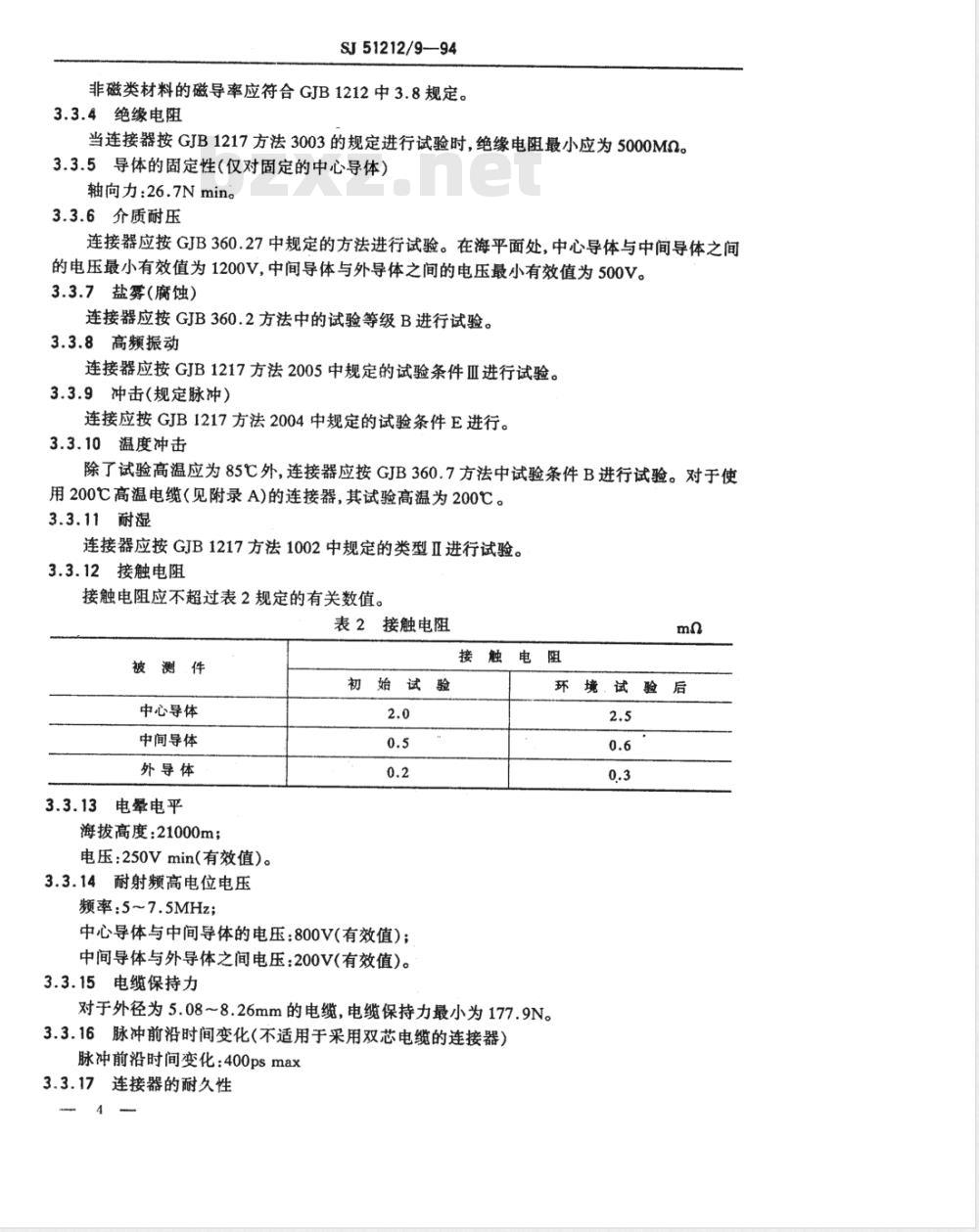

非磁类材料的磁导率应符合GJB1212中3.8规定。3.3.4绝缘电阻
当连接器按GJB1217方法3003的规定进行试验时，绝缘电阻最小应为5000MQ。3.3.5导体的固定性（仅对固定的中心导体）轴向力：26.7Nmin。
3.3.6介质耐压
连接器应按GJB360.27中规定的方法进行试验。在海平面处，中心导体与中间导体之间的电压最小有效值为1200V，中间导体与外导体之间的电压最小有效值为500V。3.3.7盐雾(腐蚀)
连接器应按GJB360.2方法中的试验等级B进行试验。3.3.8高频振动
连接器应按GJB1217方法2005中规定的试验条件Ⅲ进行试验。3.3.9冲击（规定脉冲）
连接应按GJB1217方法2004中规定的试验条件E进行。3.3.10温度冲击
除了试验高温应为85℃外，连接器应按GJB360.7方法中试验条件B进行试验。对于使用200℃高温电缆（见附录A)的连接器，其试验高温为200℃。3.3.11耐湿
连接器应按GJB1217方法1002中规定的类型Ⅱ进行试验。3.3.12接触电阻
接触电阻应不超过表2规定的有关数值。表2接触电阻
被测件
初始试验
中心导体
中间导体
外导体
3.3.13电晕电平
海拔高度：21000m；
电压：250Vmin（有效值）。
3.3.14耐射频高电位电压
频率：5~7.5MHz；
中心导体与中间导体的电压：800V(有效值)；中间导体与外导体之间电压：200V(有效值)。3.3.15电缆保持力
环境试验后
对于外径为5.08~8.26mm的电缆，电缆保持力最小为177.9N。3.3.16脉冲前沿时间变化（不适用于采用双芯电缆的连接器）脉冲前沿时间变化：400psmax
3.3.17连接器的耐久性
SJ51212/9—94

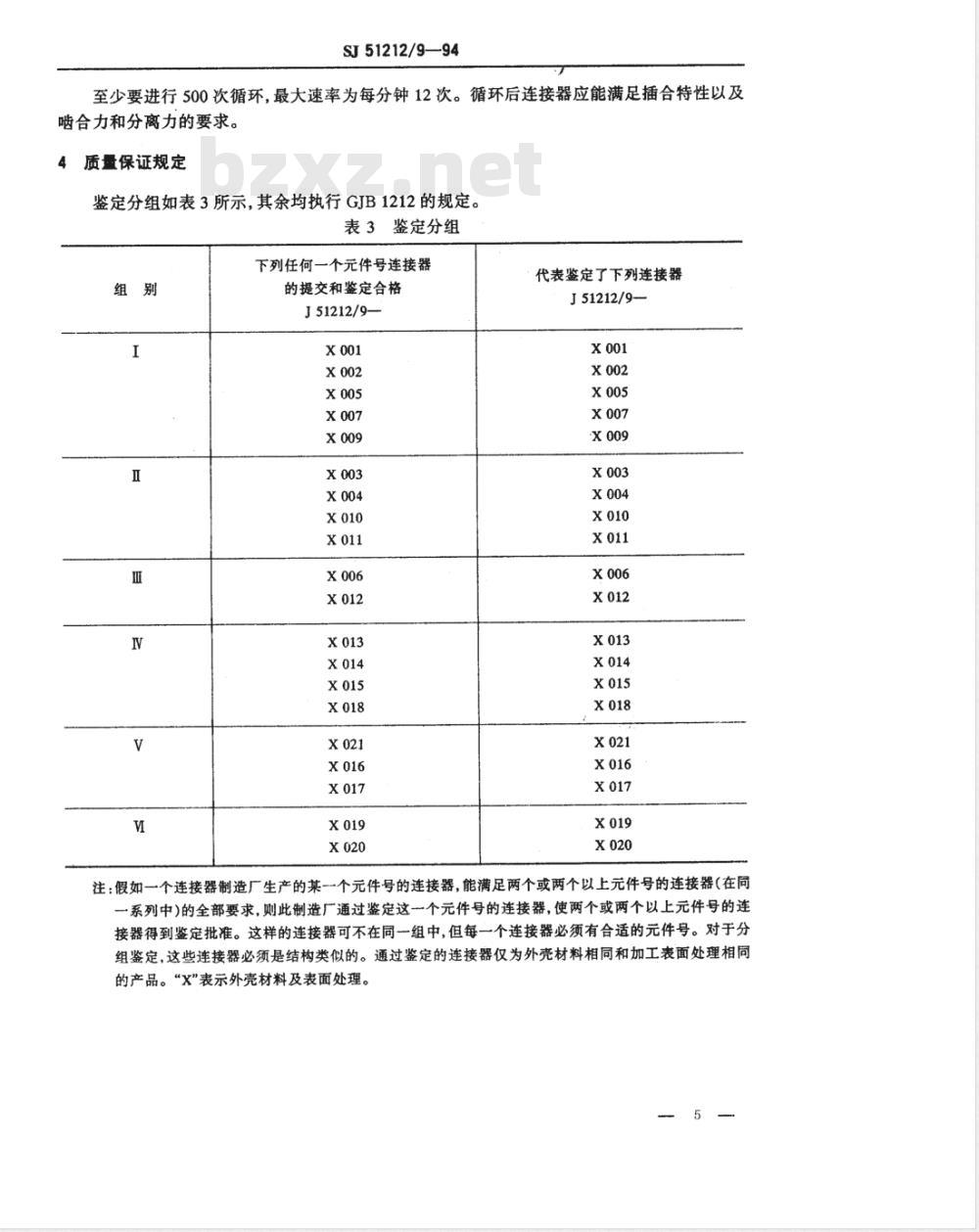

至少要进行500次循环，最大速率为每分钟12次。循环后连接器应能满足插合特性以及啮合力和分离力的要求。
质量保证规定
鉴定分组如表3所示，其余均执行GJB1212的规定。表3鉴定分组
下列任何一个元件号连接器
的提交和鉴定合格
J51212/9—
代表鉴定了下列连接器
J51212/9—
注：假如一个连接器制造厂生产的某-个元件号的连接器，能满足两个或两个以上元件号的连接器（在同一系列中)的全部要求，则此制造厂通过鉴定这一个元件号的连接器，使两个或两个以上元件号的连接器得到鉴定批准。这样的连接器可不在同一组中，但每一个连接器必须有合适的元件号。对于分组鉴定，这些连接器必须是结构类似的。通过鉴定的连接器仅为外壳材料相同和加工表面处理相同的产品。“x\表示外壳材料及表面处理。5
SJ51212/9-94
附录A
连接器与配接射频三同轴电缆对照表（补充件）
本附录给出了本规范规定的TRT系列（接电缆插孔接触件2级射频三同轴插座连接器所配接的射频三同轴电缴，如表A1所示。表A1连接器与配接射频三同轴电缆对照表横线号
注：1)
每种电缆的最新品种应适用。
GJB973电缆1）
SYPJ-50-3-52
SYPJ-50-3-51
SEEF-78-1-512)
SYFPY-75-4-51
SYPJ-50-3-52
SYPJ-50-3-51
SYFPY-75-4-51
SEYV-78-2-51
SEEF-78-1-512)
200℃温度冲击试验要用的电缆。2）
附加说明：
本规范由中国电子技术标准化研究所归口。相应的M1L标准电缆1）
134--00001
13400002
176-000022)
116—RG307
177—000012
178-00001
179--00001
M24643/33--01UM
134-00001
134-00002
116-RG307
45—RG108
176-000022)
177—000012)
178-00001
179-00001
M24643/33-01UN
本规范由上海无线电十六厂、中国电子技术标准化研究所起草。本规范主要起草人：王华冬、徐弟计划项目代号：B22019
